REXROTH電液換向閥4WEH16J7X/6EG24N9ETSK4/10B10，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

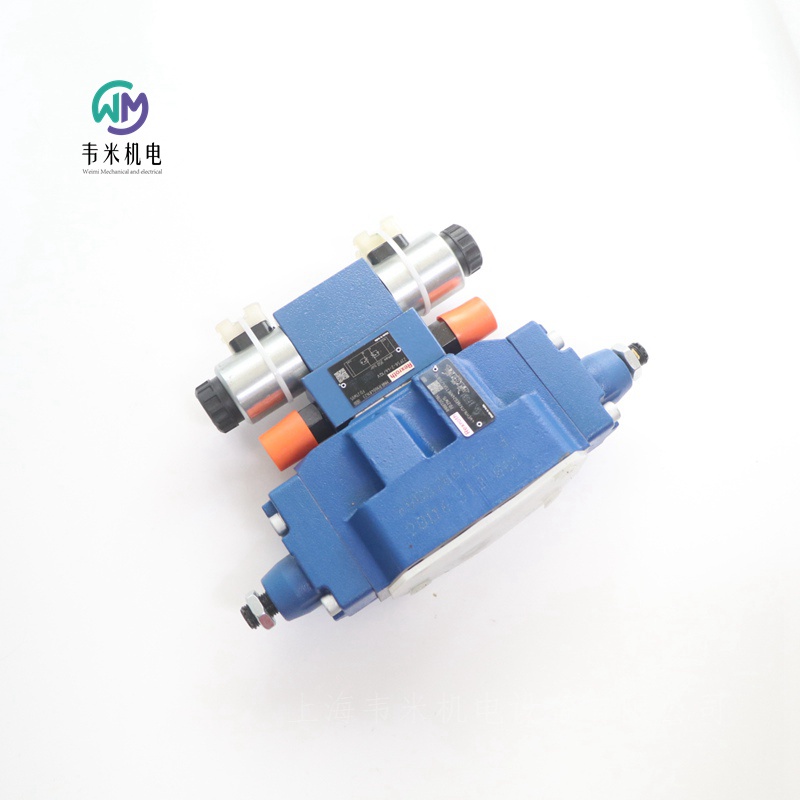

力士樂REXROTH電液換向閥R900720784
液壓方向短管閥 4WEH16J7X/6EG24N9ETSK4/10B10
公稱尺寸 16，符號 J，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
由伺服電動機控制的
內部先導油供應、內部先導油回油
產品屬性
連接圖 ISO 4401-07-07-0-05
產品系列 H-4W。H
工作壓力[bar] 280
流量[l/min] 300
滑閥符號 符號J
連接類型 底板安裝
大小 16
驅動類型 電磁閥驅動
端口數 4.
切換位置數量 3.
電源電壓 24伏直流電
電子連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg]11.25

力士樂REXROTH帶液壓或電動液壓啟動的先導式方向滑閥
WEH, WH...6H
規格 16 … 25
組件系列 1X
大工作壓力 350 bar
大流量 650 l/min
三位四通或二位四通換向閥
操作類型（內部或外部先導控制）：
– 電液（型號 WEH）
– 液壓（型號 WH）
用于底板安裝
油口安裝面符合 ISO 4401
彈簧定中，彈簧端位置
直流線圈
電氣連接作為單個連接
輔助操縱裝置
型號 WEH
WEH 是帶電液驅動的方向滑閥。該閥控制流動的開始、停止和方向。
該方向閥的基本構成為帶殼體的主閥、主控制閥芯、一個或兩個復位彈簧 和以及帶有一個或兩個磁鐵 "a"和/或 "b"的先導控制閥。
主閥中的主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。在初始位置，兩個彈簧腔和通過先導控制閥 在卸壓狀態下連接到油箱。通過控制油路對先導控制閥進行先導供油。供油可通過內部或外部進行（外部供油通過油口 X 實現）。對先導控制閥進行操作時（例如通過磁鐵 "a"），先導控制閥芯會移動至左側，從而對彈簧腔進行先導加壓。彈簧腔保持卸壓狀態。
先導壓力作用于主控制閥芯 的左側并使其克服彈簧 力移動。這樣就會使主閥中的油口 P 與 B 相連接，油口 A 與 T 相連接。
電磁鐵關閉時，先導控制閥芯復位至初始位置。彈簧腔卸載至油箱。
先導油回油可以（通過通道 T）內部實現或（通過通道 Y）外部實現。
可選手動應急操作可在線圈不通電的情況下移動先導控制閥芯。
注意：
彈簧腔和中的復位彈簧 和即使在垂直閥位置時也可在無先導壓力的情況下將主控制閥芯 保持在中心位置。
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。
型號 WH
閥類型 WH 是帶液壓操作的方向滑閥。該閥控制流動的開始、停止和方向。該方向閥的基本構成為閥體、主控制閥芯、閥中用于彈簧復位和彈簧對中的一個或兩個復位彈簧 和以及配流閥板。
主控制閥芯 直接由建壓驅動。主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。先導油供油和回油均在外部實現。
帶有控制閥芯彈簧對中的三位四通方向閥
在此型號中，主控制閥芯 通過復位彈簧 和保持在零位置。通過配流閥板 將彈簧腔連接到油口 Y 上，將彈簧腔連接到油口 X 上。
主控制閥芯 的兩個前側先導壓力中，在加載其中一個先導壓力的情況下，閥芯將移動到切換位置。在閥門中，所需的油口將以此方式連接。加壓控制閥芯區域卸壓時，相對側上的彈簧會將閥芯推回到零位置或初始位置。
型號 WH…
先導油通過通道 X 和 Y 實現 外部 供油和回油。
型號 WEH...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。
型號 WEH…E…
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。在底板中，油口 X 為關閉狀態。
型號 WEH...ET...
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 X 和 Y 為關閉狀態。
型號 WEH...T...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 Y 為關閉狀態。
注意：
先導油供油修改只能由經過授權的人員執行或返廠執行。
先導油 外部供油 X 或回油 Y：
必須遵守先導控制閥大允許工作參數。
大先導壓力：請遵守技術數據的要求！
先導油供油 內部 （型號“ET”和“E”）：
小先導壓力：請遵守技術數據的要求。
為避免出現異常高壓峰值，必須在先導控制閥的油口 P 提供 “B10”節流插件 。
節流插件
如果要限制先導控制閥通道 P 中的先導油供油，則需要使用節流插件。節流插件將插入到先導控制閥的通道 P 中。
德國力士樂REXROTH電液換向閥訂貨號和型號：
R900778744 4WEH10D47/6EG24N9K4/B10D3
R900556904 4WEH10J47/6EG24N9ETS2K4
R900926574 4WEH10J47/6EG24N9ETK4
R900932645 4WEH10J47/6EG24N9ETK4/B08
R900951655 4WEH10J47/6EG24N9TS2K4
R901209093 4WEH10JA47/6EG24N9ETK4/B10
R900923989 4WEH16D7X/6EG24N9K4
R900928833 4WEH16D72/6EG24N9TS2K4
R901108813 4WEH16D72/6HG24N9ETK4/B10
R900934054 4WEH16D7X/6EG24N9ETK4/B10D3
R901117456 4WEH16D7X/6HG24N9EK4/B10
R901127528 4WEH16E72/6HG24N9ETK4
R901108754 4WEH16E72/6HG24N9ETK4/B10
R901119649 4WEH16E72/6HG24N9K4/B10
R901144211 4WEH16E7X/6EW230N9ES2K4
R900925580 4WEH16J7X/6EG24N9K4
R900924819 4WEH16J7X/6EG24N9ETS2K4
R901108808 4WEH16J72/6HG24N9ETK4/B10
R901205061 4WEH16J72/6EG24N9ETS2K4/10B10
R900720784 4WEH16J7X/6EG24N9ETSK4/10B10
R901087110 4WEH16J72/6EW230N9ETK4/B10D3
R900922085 4WEH16J7X/6EG24N9ETK4
R900930431 4WEH16J7X/6EG24N9ETK4/B10
R900930431 4WEH16J72/6EG24N9ETK4/B10
R900926638 4WEH16J7X/6EG24N9ETK4/B10D3
R900702849 4WEH16J7X/6EW230N9ESK4
R983031300 4WEH16J7X/6EW230N9K4
R901142764 4WEH16Y7X/6EG24N9ETK4/B10D3
R900916452 4WEH22J7X/6EG24N9K4
R901025620 4WEH16D72/6EG24N9EK4/B10D3
R900924761 4WEH16D72/6EG24N9ETS2K4
R900774752 4WEH16D72/6EG24N9ETS2K4/B10
R900774752 4WEH16D7X/6EG24N9ETS2K4/B10
R901025621 4WEH16D72/6EG24N9K4/B10D3
R900960695 4WEH16D7X/6EW230N9ES2K4/B10
R900705858 4WEH16E72/6EG24N9ETK4/B12
R900970663 4WEH16J72/6EG205N9EK4/B10
R900927109 4WEH16J72/6EG24N9ETSK4/V
R901310402 4WEH16J7X/6EG24N9ETS2K4/B12
R900926378 4WEH16G72/6EG24N9K4
R901072797 4WEH16R72/6EW230N9ETS2K4
R900724411 4WEH16R72/6EW230N9ETS2K4/B10
R978910964 4WEH16T7X/6EW110N9K4
R900928371 4WEH22D76/6EG24N9EK4/B10
R901067556 4WEH22HD7X/OF6EG24N9ETS2K4/B10
R900943534 4WEH22E7X/6EG24N9ETK4/B10
R900957930 4WEH22E76/6EG24N9ETS2K4/B10
R901108960 4WEH22J76/6HG24N9ETK4/B10
R900909016 4WEH22J7X/6EW230N9ES2K4
R900940965 4WEH16J72/6EG24N9ETS2K4/B10D3
R900929900 4WEH16J72/6EG24N9ETS2K4/B10
R901506356 4WEH16E7X/6EW230N9ETK4/B10V
R900930093 4WEH16G7X/6EG24N9ETS2K4
R900912538 4WEH22EA7X/6EG24N9TK4
R901431540 4WEH25E68/6EG24N9ETK4/B10MH

力士樂REXROTH電液換向閥R901431540
液壓方向短管閥 4WEH25E6X/6EG24N9ETK4/B10MH
R901431540 4WEH25E68/6EG24N9ETK4/B10MH
公稱尺寸 25，符號 E，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
由伺服電動機控制的
內部先導油供應、內部先導油回油
產品屬性
連接圖 ISO 4401-08-08-05
產品系列 H-4W。H
工作壓力[bar] 280
流量[l/min] 700
滑閥符號 符號E
連接類型 底板安裝
大小 25
驅動類型 電磁閥驅動
端口數 4.
切換位置數量 3.
電源電壓 24伏直流電
電子連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HFC
密封 NBR
重量[kg] 17.86

力士樂REXROTH電液換向閥R901025620
液壓方向短管閥 4WEH16D7X/6EG24N9EK4/B10D3
公稱尺寸 16，符號 D，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
由伺服電動機控制的
內部先導油供應，外部先導油回油
產品屬性
連接圖 ISO 4401-07-07-0-05
產品系列 H-4W...H
工作壓力[bar] 280
流量[l/min] 300
滑閥符號 符號D
連接類型 底板安裝
大小 16
驅動類型 電磁閥驅動
端口數 4.
切換位置數量 2.
電源電壓 24伏直流電
電子連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 9.92

力士樂REXROTH電液換向閥R900940965
液壓方向短管閥 4WEH16J7X/6EG24N9ETS2K4/B10D3
公稱尺寸 16，符號 J，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
由伺服電動機控制的
內部先導油供應、內部先導油回油
產品屬性
連接圖 ISO 4401-07-07-0-05
產品系列 H-4W...H
工作壓力[bar] 280
流量[l/min] 300
滑閥符號 符號J
連接類型 底板安裝
大小 16
驅動類型 電磁閥驅動
端口數 4.
切換位置數量 3.
電源電壓 24伏直流電
電子連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg]11.33

力士樂REXROTH壓力傳感器
R901342034 HM20-22/400-H-K35
R901342034 HM20-2X/400-H-K35
壓力傳感器，帶模擬輸出 0.1 … 10 V，壓力范圍 0 … 400 bar，4 針設備插頭 M12x1，A 編碼
R901466598 HM 20-2X/400-H-K35-N
壓力傳感器，帶模擬輸出 0.1 … 10 V，壓力范圍 0 … 400 bar，4 針設備插頭 M12x1，A 編碼，節流元件
動態壓力控制的短信號上升時間<1 ms。所有與介質接觸的部件均由不銹鋼制成。測量精度高，小于0.5%FS。出色的過載性能。
薄膜測量池
模擬輸出0.1…10 V
液壓連接G1/4
壓力通道中的節流元件
連接器4極，M12x1，A編碼
產品屬性
連接圖 外螺紋G1/4
產品系列 HM20
壓力[bar] 400
輸出信號 0.1…10伏
電源電壓 24伏直流電
電氣連接器 接頭，4極，M12 x 1，編碼A
電氣連接說明 連接器，4極，M12 x 1，編碼A，符合EN 61076-2-101
符合性說明 CE–電磁兼容性2014/30/EURoHS指令2011/65/EU
液壓油 HL、HLP、HFC、氮氣（高300巴）
密封 NBR
重量[kg] 0.07



力士樂REXROTH壓力傳感器HM20-2X/100-H-K35-N
R901342025 HM20-22/100-H-K35
R901342025 HM20-2X/100-H-K35
R901342025 HM20-2X/100-H-K35-N
壓力傳感器，帶模擬輸出 0.1 … 10 V，壓力范圍 0 … 100 bar，4 針設備插頭 M12x1，A 編碼，節流元件
動態壓力控制的短信號上升時間<1 ms。所有與介質接觸的部件均由不銹鋼制成。測量精度高，小于0.5%FS。出色的過載和爆裂性能。
薄膜測量池
模擬輸出0.1至10 V
液壓連接G1/4
壓力通道中的節流元件
設備插頭4針，M12x1，A編碼
產品特性
連接尺寸 外螺紋G1/4
產品系列 HM20
壓力[bar] 100
輸出信號 0.1至10 V
電源電壓 24伏直流電
電氣插頭 設備插頭4針，M12 x 1，編碼A
電氣連接說明 設備插頭4針，M12 x 1，編碼A，符合EN 61076-2-101
符合性說明 CE，電磁兼容性2014/30/EURoHS，指令2011/65/EU
壓力流體 HL、HLP、HFC、氮氣（高300巴）
密封 NBR
重量[kg] 0.07


力士樂REXROTH壓力變送器HM 20-2X/100-C-K35-N
R901342024 HM20-21/100-C-K35
R901342024 HM20-2X/100-C-K35
R901342024 HM20-2X/100-C-K35-N
壓力變送器，模擬輸出4.20 mA，壓力范圍0.100 bar，設備插頭4針M12x1 A編碼，節流元件
動態壓力控制的短信號上升時間<1 ms。所有與介質接觸的部件均由不銹鋼制成。測量精度高，小于0.5%FS。出色的過載和爆裂性能。
薄膜測量池
模擬輸出：4至20mA
液壓連接G1/4
壓力通道中的節流元件
設備插頭4針，M12x1，A編碼
產品特性
連接類型 外螺紋G1/4
壓力[bar] 100
輸出信號 4至20毫安
電源電壓 24伏直流電
電氣插頭 設備插頭4針，M12x1，A編碼
電氣連接說明 設備插頭4針，M12 x 1，編碼A，符合EN 61076-2-101
符合性說明 CE，電磁兼容性2014/30/EURoHS，指令2011/65/EU
壓力流體 HL、HLP、HFC、氮氣（高300巴）
密封 NBR
重量[kg] 0.063

力士樂REXROTH壓力傳感器 HM20-2X/160-C-K35-N
R901381345 HM20-23/160-C-K35-N
壓力傳感器，帶模擬輸出 4 … 20 mA，壓力范圍 0 … 160 bar，4 針設備插頭 M12x1，A 編碼，節流元件
信號上升時間短 < 1 ms 用于動態壓力控制。所有與介質接觸的部件均由不銹鋼制成。測量精度高 < 0.5% FS。出色的過載和爆裂行為。
薄膜測量池
模擬量輸出：4 … 20 mA
液壓接口 G1 / 4
壓力通道內的節流元件
4 針設備插頭，M12x1，A 編碼
連接圖 外螺紋 G1/4
壓力 [bar] 160
輸出信號 4 … 20 mA
電源電壓 24 VDC
電插頭 4 針設備插頭，M12x1，A 編碼
指示 否
電氣連接說明 4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101
符合性說明 CE - 電磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液壓油 HL,HLP,HFC,氮氣（高達 300 bar）
密封元件 NBR
重量 [kg] 0.0606

力士樂REXROTH壓力傳感器 HM 20-2X/100-C-K35-N
R901342024 HM20-22/100-C-K35
R901342024 HM20-23/100-C-K35-N
壓力傳感器，帶模擬輸出 4 … 20 mA，壓力范圍 0 … 100 bar，4 針設備插頭 M12x1，A 編碼，節流元件
信號上升時間短 < 1 ms 用于動態壓力控制。所有與介質接觸的部件均由不銹鋼制成。測量精度高 < 0.5% FS。出色的過載和爆裂行為。
薄膜測量池
模擬量輸出：4 … 20 mA
液壓接口 G1 / 4
壓力通道內的節流元件
4 針設備插頭，M12x1，A 編碼
連接圖 外螺紋 G1/4
壓力 [bar] 100
輸出信號 4 … 20 mA
電源電壓 24 VDC
電插頭 4 針設備插頭，M12x1，A 編碼
指示 否
電氣連接說明 4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101
符合性說明 CE - 電磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液壓油 HL,HLP,HFC,氮氣（高達 300 bar）
密封元件 NBR
重量 [kg] 0.063

力士樂REXROTH壓力傳感器 HM 20-2X/050-C-K35-N
R901342022 HM20-2X/050-C-K35
R901342022 HM20-22/050-C-K35
壓力傳感器，帶模擬輸出 4 … 20 mA，壓力范圍 0 … 50 bar，4 針設備插頭 M12x1，A 編碼，節流元件
信號上升時間短 < 1 ms 用于動態壓力控制。所有與介質接觸的部件均由不銹鋼制成。測量精度高 < 0.5% FS。出色的過載和爆裂行為。
薄膜測量池
模擬量輸出：4 … 20 mA
液壓接口 G1 / 4
壓力通道內的節流元件
4 針設備插頭，M12x1，A 編碼
連接圖 外螺紋 G1/4
壓力 [bar] 50
輸出信號 4 … 20 mA
電源電壓 24 VDC
電插頭 4 針設備插頭，M12x1，A 編碼
指示 否
電氣連接說明 4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101
符合性說明 CE - 電磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液壓油 HL,HLP,HFC,氮氣（高達 300 bar）
密封元件 NBR
重量 [kg] 0.0605

力士樂REXROTH壓力傳感器R901342024 HM 20-2X/100-C-K35-N
壓力傳感器，帶模擬輸出 4 … 20 mA，壓力范圍 0 … 100 bar，4 針設備插頭 M12x1，A 編碼，節流元件
信號上升時間短 < 1 ms 用于動態壓力控制。所有與介質接觸的部件均由不銹鋼制成。測量精度高 < 0.5% FS。出色的過載和爆裂行為。
薄膜測量池
模擬量輸出：4 … 20 mA
液壓接口 G1 / 4
壓力通道內的節流元件
4 針設備插頭，M12x1，A 編碼
壓力 [bar]  100
輸出信號  4 … 20 mA
電源電壓  24 VDC
電插頭  4 針設備插頭，M12x1，A 編碼
指示  否
電氣連接說明  4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101
符合性說明  CE - 電磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液壓油  HL,HLP,HFC,氮氣（高達 300 bar）
密封 NBR
重量 [kg]  0.063




力士樂REXROTH二通方向控制功能插裝閥
LC（標準）
標準系列
規格 16 … 160
組件系列 6X, 2X, 7X
大工作壓力 420 bar
大流量 25000 l/min
帶或不帶衰減阻尼的閥架
2 個面積比
6 種不同的開啟壓力
二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋也是從功率單元控制側到先導控制閥的連接件。
通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性價比。
二通插裝閥通常由控制蓋 和安裝套件組成。控制蓋包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。
二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。
德國力士樂REXROTH插裝閥訂貨號和型號：
R900912566 LC16A05E7X/
R900912572 LC16A20D7X/
R900910269 LC16A20E7X/
R900912599 LC16B20D7X/
R900912573 LC16A40D7X/
R900934008 LC16A40E7X/V
R900928456 LC16A05E7X/V
R900909251 LC25A05D7X/
R900912580 LC25A20D7X/
R900912574 LC25A40E7X/
R900931131 LC25B40E74/-004
R900909245 LC32A05D7X/
R900912585 LC32A05E7X/
R900912589 LC32A20D7X/
R900906337 LC32A20E7X/
R900922978 LC32B20E7X/-004
R901131754 LC32B20D7X/V
R900912613 LC32B20E7X/
R900912617 LC32B40D7X/
R900912610 LC32B40E7X/
R900909662 LC32A40E7X/
R900929926 LC32A40E7X/V
R900909665 LC32A40D7X/
R900910270 LC25A20E7X/
R900927162 LC25A40D74/-004
R900935732 LC40A40D7X/
R900938000 LC40A20E70/
R900938000 LC40A20E7X/
R900923136 LC16A40D7X/-004
R900937995 LC40A05D7X/
R900937996 LC40A05E7X/
R900938021 LC50A05D7X/
R900951983 LC50A10D7X/
R900929935 LC50A40E7X/
R900710125 LC50A40E7X/V
R900928823 LC50B40E7X/
R900520967 LC80A20E6X/

力士樂REXROTH插裝閥R900951983
邏輯閥 LC50A10D7X/
公稱尺寸 50，雙向（A → B，B → A），液壓操作，活塞型 AD
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
高性能范圍內的工業液壓閥
根據液壓符號可靠切換油流方向
有重疊
環空面積B=50%
產品屬性
連接圖 ISO 7368
產品系列 LC
工作壓力[bar] 420
流量[l/min] 2950
滑閥符號 符號A10D
連接類型 插裝閥
大小 50
驅動類型 液壓驅動
切換位置數量 2.
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3

力士樂REXROTH插裝閥R900928823
邏輯閥LC50B40E7X/
公稱尺寸50，單向（A→B），液壓操作，活塞型BE
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
閥座
高性能范圍內的工業液壓閥
由伺服電動機控制的
根據液壓符號可靠切換油流方向
開啟壓力4 bar
無重疊
面積比7%
環空面積B=7%
產品屬性
連接圖
ISO 7368
產品系列 LC
工作壓力[bar] 420
流量[l/min] 3500
滑閥符號 符號B40E
連接類型 插裝閥
大小 50
驅動類型 液壓驅動
端口數 2.
切換位置數量 2.
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.04

力士樂REXROTH插裝閥R900912599
邏輯閥 LC16B20D7X/
規格 16，A → B，B → A，液壓操作
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
閥座
由伺服電動機控制的
開啟壓力2 bar
具有阻尼功能
產品屬性
連接圖
ISO 7368-06-1-1-16
產品系列 LC
工作壓力[bar] 420
滑閥符號 A→B，B→A
連接類型 插裝閥
標稱流量[l/min] 310
大小 16
驅動類型 液壓驅動
端口數 2.
切換位置數量 2.
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.21

力士樂REXROTH插裝閥R900909251
邏輯閥 LC25A05D7X/
R900909251 LC25A05D74/
公稱尺寸 25，雙向（A → B，B → A），液壓操作，活塞型 AD
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
具有阻尼功能
高性能范圍內的工業液壓閥
閥座
根據液壓符號可靠切換油流方向
由伺服電動機控制的
有重疊
開啟壓力0.5巴
環空面積B=50%
面積比50%
產品屬性
連接圖
ISO 7368
產品系列 LC
工作壓力[bar] 420
流量[l/min] 700
滑閥符號 符號A5D
連接類型 插裝閥
標稱流量[l/min] 700
大小 25
驅動類型 液壓驅動
端口數 2.
切換位置數量 2.
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.48

力士樂REXROTH插裝閥R900909245
邏輯閥 LC32A05D7X/
R900909245 LC32A05D74/
公稱尺寸 32，雙向（A → B，B → A），液壓操作，活塞型 AD
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
閥座
高性能范圍內的工業液壓閥
由伺服電動機控制的
根據液壓符號可靠切換油流方向
開啟壓力0.5巴
有重疊
面積比50%
環空面積B=50%
產品屬性
連接圖
ISO 7368
產品系列 LC
工作壓力[bar] 420
流量[l/min] 1130
滑閥符號 符號A5D
連接類型 插裝閥
大小 32
驅動類型 液壓驅動
端口數 2.
切換位置數量 2.
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.99

力士樂REXROTH邏輯閥
R900918159 LC100A00D6X/
公稱尺寸 100，雙向（A → B，B → A），液壓操作，活塞型 AD
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
高性能范圍內的工業液壓閥
根據液壓符號可靠切換油流方向
有重疊
環空面積B=50%
產品屬性
連接圖 ISO 7368
產品系列 LC
工作壓力[bar] 420
流量[l/min] 9200
滑閥符號 符號A0D
連接類型 插裝閥
尺寸 100
驅動類型 液壓驅動
切換位置數量 2.
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg]23.61

REXROTH電液換向閥4WEH16J7X/6EG24N9ETSK4/10B10
