AVENTICS精密調壓閥0821302513，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

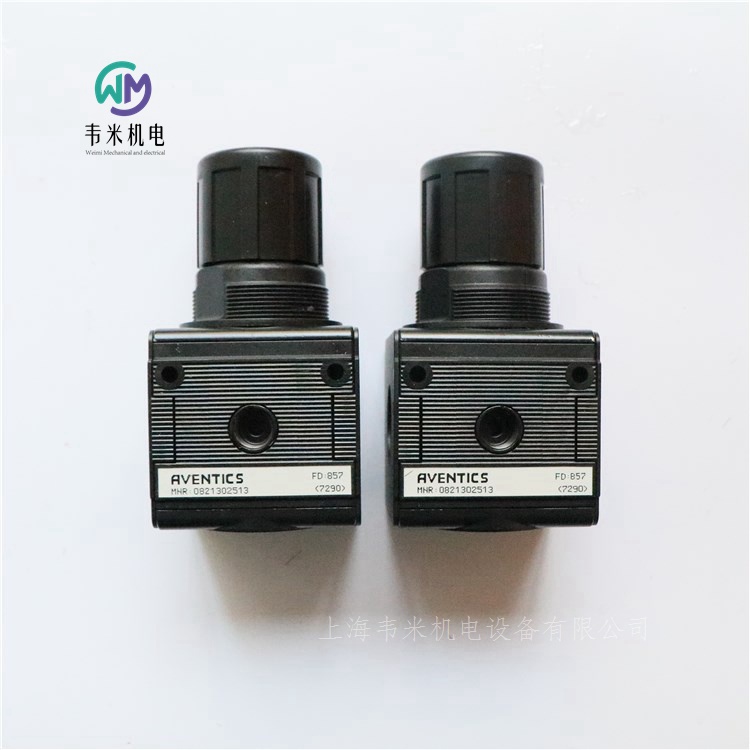

安沃馳AVENTICS精密調壓閥, 系列 NL4-RGP 0821302513
NL4-RGP-G012-GAN-MAN-100-SS
AVENTICS NL 系列氣源處理單元是適用于所有領域：作為單個部件或組氣源處理護單元，用于集中式或分散式壓縮空氣制備，緊湊型版本或強大型版本，用于高溫或低溫環境。該系列提供一套完整、可定制的壓縮空氣制備技術。包括將每個部件組合到產品系列中以實現所需功能的選項，可以根據應用要求調整部件。
規格
功能精密型壓力調節器
組成部分精密調壓閥
接口G 1/2
Qn =6000 l/min
安裝位置任意
調節器型號隔膜式調壓閥
壓力調節范圍 min.0.5 bar
壓力調節范圍 max.10 bar
小運行壓力0.5 bar
大運行壓力16 bar
低環境溫度-10 ?C
高環境溫度60 ?C
操作機械式
ATEX適合ATEX
合格證書適合ATEX
調整功能帶二次排氣
調節器型號可以組裝成塊
壓力輸送單的
自通風耗用量 qv 大2.6 l/min
介質壓縮空氣, 中性氣體
建議的初級過濾5 μm
介質溫度小值-10 ?C
介質溫度大值60 ?C
重量0.867 kg
材料：外殼壓鑄鋅

安沃馳AVENTICS二位三通換向閥, 系列 DO22-0820019990
操作元件 單線圈
復位型 帶彈簧復位
換向原理 3/2
結構特點 提動閥
外殼 壓鑄鋅
密封件材料 氟-樹膠
接口尺寸 B型 工業
Qn 1-2 40 l/min
Qn 2-3 52 l/min
壓縮空氣 接口 人口 M5
壓縮空氣 接口 出口 M5
操作 電子
結構特點  提動閥
操作  電子
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  1 ... 5 mg/m3
額定流量 1-2  40 l/min
額定流量 2-3  52 l/min
壓縮空氣連接  按照國際標準 ISO 16030
反向極性保護  反極性保護
兼容性目錄  See table
暫載率  100 %
接通時間型號  22 ms
關閉時間型號  20 ms
如閥受到阻隔，則100%接通時間的允許環境溫度為35 ?C。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位三通換向閥, 系列 DO30-0820019501
標準化 CNOMO / NFE 49-003-1
復位型 帶彈簧復位
換向原理 3/2
結構特點 提動閥
外殼 塑料
密封件材料 氟-樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 65 l/min
Qn 2-3 80 l/min
壓縮空氣 接口 人口 CNOMO
壓縮空氣 接口 出口 CNOMO
工作電壓DC 24 V
操作 電子
結構特點  提動閥
操作  電子
密封原理  軟密封
標準  CNOMO / NFE 49-003-1
工作壓力范圍  0 ... 10 bar
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
防護等級 帶接口  IP65
兼容性目錄  See table
暫載率  100 %
在多線路導線板上的組裝  P-導線板
固定螺栓  M4
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS過濾器-調壓閥, 系列 AS5-FRE-R412009175
組成部分 過濾器-調壓閥
清除冷凝物 半自動，失壓開啟
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 14000 l/min
壓縮空氣連接 G 3/4
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
額定流量Qn  14000 l/min
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
壓力輸送  單的
過濾器的集水杯容積  87 cm3
濾清器濾芯  可替換
大值.自通風耗用量  1,5 l/min 根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  6 : 7 : -
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕，
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。



安沃馳AVENTICS過濾器-調壓閥, 系列 AS3-FRE-R412007209
組成部分 過濾器-調壓閥
清除冷凝物 半自動，失壓開啟
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 5100 l/min
壓縮空氣連接 G 1/2
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
額定流量Qn  5100 l/min
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
壓力輸送  單的
過濾器的集水杯容積  49 cm3
濾清器濾芯  可替換
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  6 : 7 : -
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。


安沃馳AVENTICS二位五通換向閥, 系列 RA18-0820022991
Qn = 700 l/min→管式連接→壓縮空氣 接口 出口: G 1/8→電氣連接: 多芯插頭, ISO 6952, B 型→可以組裝成塊→單穩, 雙電磁線圈
結構特點滑閥，零遮蓋
先導內部
密封原理軟密封
隔絕原理
（閉鎖原理）
單重底板原理
在多線路導線板上的組裝P-導線板, PRS-導線板
工作壓力范圍見下表
環境溫度 小值/大值 0?C / 50?C
低/高介質溫度-10?C / 50?C
介質壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量0 mg/m3 - 5 mg/m3
標準化電路接口ISO 6952
防護等級帶有接線盒 / 插頭見下表
兼容性目錄見下表
暫載率100 %
重量見下表
材料:
外殼聚酰胺
密封丙烯樹膠
正面板聚酰胺
螺紋管套黃銅
壓力必須至少低于環境和介質溫度15?C，并且允許的高溫度為 3 ?C。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位五通換向閥, 系列 RA14
Qn = 1400 l/min→管式連接→壓縮空氣 接口 出口: G 1/4→電氣連接: 多芯插頭, ISO 6952, B 型→可以組裝成塊→單穩, 雙電磁線圈
結構特點滑閥，零遮蓋
密封原理軟密封
隔絕原理
（閉鎖原理）
單重底板原理
在多線路導線板上的組裝P-導線板, PRS-導線板
環境溫度 小值/大值 0?C / 50?C
低/高介質溫度-10?C / 50?C
介質壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量0 mg/m3 - 5 mg/m3
標準化電路接口ISO 6952
防護等級帶有接線盒 / 插頭見下表
兼容性目錄見下表
暫載率100 %
重量見下表
材料:
外殼聚酰胺
密封丙烯樹膠
正面板聚酰胺
螺紋管套黃銅
壓力必須至少低于環境和介質溫度15 ?C，并且允許的高溫度為 3 ?C。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位五通換向閥, 系列 IS12
Qn = 1060 l/min→底板連接→壓縮空氣 接口 出口: 按照標準ISO 5599-1制造的接地板→電氣連接: 多芯插頭, ISO 4400, A型→可以組裝成塊→先導: 帶有CNOMO-接口圖的先導閥, 軸向結構→手動控制裝置: 未帶制動, 鎖定式→單穩, 雙電磁線圈
標準ISO 5599-1
結構特點滑閥，零遮蓋
先導內部
密封原理軟密封
隔絕原理
（閉鎖原理）
單重底板原理
工作壓力范圍見下表
環境溫度 小值/大值-10?C / 50?C
低/高介質溫度-10?C / 60?C
介質壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量0 mg/m3 - 5 mg/m3
防護等級帶有接線盒 / 插頭IP 65
兼容性目錄14
暫載率100 %
安裝螺釘M5 帶有內六角
擰緊螺栓的小扭力2,2 Nm
重量見下表
材料:
外殼聚酰胺
密封丙烯樹膠
正面板聚酰胺
壓力必須至少低于環境和介質溫度15 ?C，并且允許的高溫度為 3 ?C。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。ATEX-標志:參見ATEX-線圈目錄表。


安沃馳AVENTICS二位五通換向閥, 系列 IS12, 尺寸1-0820024981
帶CNOMO-連接板的引導閥
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
電氣連接 多芯插頭, EN 175301-803, A型
手動控制裝置 鎖定式
標準化 ISO 5599-1
尺寸 ISO 1
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 1060 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
結構特點  滑閥，正重疊
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 1
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  1060 l/min
防護等級 帶接口  IP65
暫載率  100 %
安裝螺釘  M5 帶有內六角
擰緊螺栓的小扭力  2,2 Nm
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS三位五通換向閥, 系列 IS12
Qn = 880 l/min→底板連接→壓縮空氣 接口 出口: 按照標準ISO 5599-1制造的接地板→電氣連接: 多芯插頭, ISO 4400,A型→可以組裝成塊→先導: 帶CNOMO-連接板的引導閥→手動控制裝置: 未帶制動, 鎖定式→雙電磁線圈
標準ISO 5599-1
結構特點滑閥，零遮蓋
密封原理軟密封
隔絕原理
（閉鎖原理）
單重底板原理
工作壓力范圍見下表
控制壓力小/大2,5 bar / 10 bar
環境溫度 小值/大值-10?C / 50?C
低/高介質溫度-10?C / 60?C
介質壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量0 mg/m3 - 5 mg/m3
防護等級帶有接線盒 / 插頭IP 65
暫載率100 %
安裝螺釘M5 帶有內六角
擰緊螺栓的小扭力2,2 Nm
重量見下表
材料:
外殼聚酰胺
密封丙烯樹膠
正面板聚酰胺
壓力必須至少低于環境和介質溫度15 ?C，并且允許的高溫度為 3 ?C。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。ATEX-標志:參見ATEX-線圈目錄表。


安沃馳AVENTICS二位五通換向閥, 系列 CD07-5776960220
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 聚氨酯
標準化電路接口 EN 175301-803:2006
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
額定流量Qn 1200 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
操作 電子
抗溫性 - 40 ?C 耐低溫
結構特點  滑閥，正重疊
操作  電子
先導  內部
密封原理  軟密封
工作壓力范圍  3,5 ... 10 bar
控制壓力 小/大  3,5 ... 10 bar
低 / 高環境溫度  -40 ... 50 ?C
介質溫度范圍  -40 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1200 l/min
額定流量 1-2  1200 l/min
額定流量 2-3  1200 l/min
壓縮空氣連接  符合 ISO 228-1 標準
先導排氣  帶定向先導排氣口的
標準化電路接口  EN 175301-803:2006
反向極性保護  反極性保護
兼容性目錄  13 14
暫載率  100 %
接通時間型號  25 ms
關閉時間型號  45 ms
在多線路導線板上的組裝  P-導線板 PRS-導線板
重量  0,57 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS三位五通換向閥, 系列 CD07-5777760220
操作元件 雙線圈
復位型 帶彈簧復位
換向原理 5/3
結構特點 滑閥，正重疊
外殼 壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 1030 l/min
Qn 2-3 880 l/min
額定流量Qn 900 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
操作 電子
抗溫性 - 25 ?C 耐低溫
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
控制壓力 小/大  3 ... 10 bar
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  900 l/min
壓縮空氣連接  符合 ISO 228-1 標準
先導排氣  帶定向先導排氣口的
標準化電路接口  EN 175301-803:2006
反向極性保護  反極性保護
兼容性目錄  13 14
暫載率  100 %
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
在多線路導線板上的組裝  P-導線板 PRS-導線板
重量  See table
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力露點必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
