AVENTICS噴霧潤滑器0821301402，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

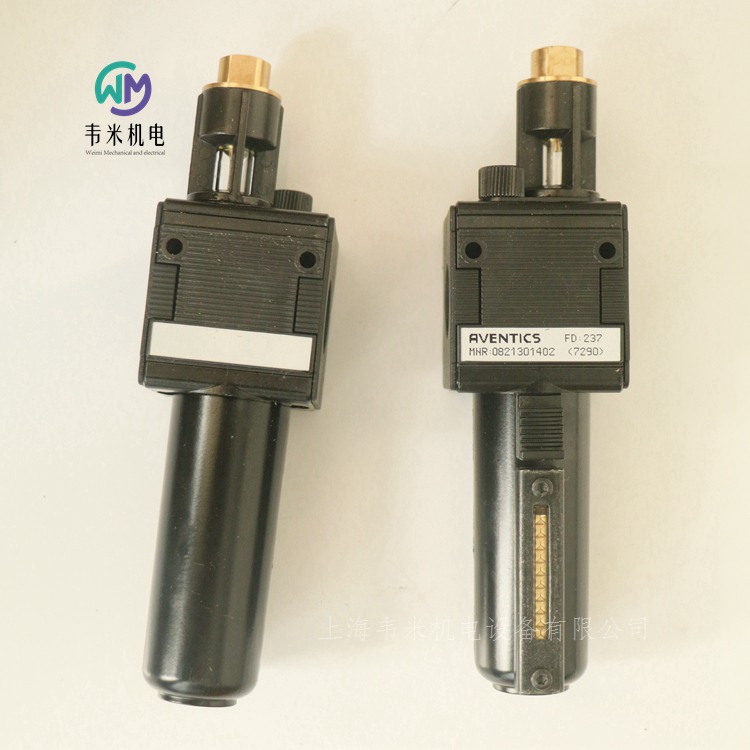

安沃馳AVENTICS標準-噴霧潤滑器, 系列 NL2-LBS 0821301402
NL2-LBS-G014-SSS-ON
AVENTICS NL 系列氣源處理單元是適用于所有領域：作為單個部件或組氣源處理護單元，用于集中式或分散式壓縮空氣制備，緊湊型版本或強大型版本，用于高溫或低溫環境。該系列提供一套完整、可定制的壓縮空氣制備技術。包括將每個部件組合到產品系列中以實現所需功能的選項，可以根據應用要求調整部件。
規格
組成部分油霧器
氣杯金屬容器，帶觀察窗口
壓縮空氣連接G 1/4
額定流量Qn1800 l/min
安裝位置垂直
小運行壓力0.5 bar
大運行壓力16 bar
低環境溫度-10 ?C
高環境溫度60 ?C
介質壓縮空氣, 中性氣體
加油方式手動加油
油霧器的集水杯容積50 cm3
透視玻璃配有可視玻璃
加油速度為每分鐘1000升1-2 滴
功能油霧潤滑器
功能可以組裝成塊
重量0.502 kg
材料：外殼壓鑄鋅
材料 正面板丙烯腈合成材料
密封件材料丙烯樹膠
材料 氣杯壓鑄鋅
特點
易于裝配
提供手動、半自動或全自動冷凝液排放
提供透明儲液器
錯齒式，易于維護

安沃馳AVENTICS過濾器-調壓閥, 系列 NL4-FRE-0821300356
組成部分 過濾器-調壓閥
清除冷凝物 半自動，失壓開啟
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
鎖定式 鎖定式
外殼 壓鑄鋅
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 6900 l/min
壓縮空氣連接 G 1/2
結構特點 一個整體的, 可以組裝成塊
組成部分 過濾器-調壓閥
安裝位置 垂直
合格證書 適合ATEX
工作壓力范圍 1.5 ... 16 bar
低 / 高環境溫度 -10 ... 60 ?C
介質溫度范圍 -10 ... 60 ?C
介質 壓縮空氣 中性氣體
額定流量Qn 6900 l/min
調節器型號 隔膜式調壓閥
調整功能 帶二次排氣
調節范圍 小/大 0.5 ... 10 bar
壓力輸送 單的
過濾器的集水杯容積 50 cm3
濾清器濾芯 可替換
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級 6 : 7 : -
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
適用于在 1、2、21、22 Ex 區內使用.
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。



安沃馳AVENTICS節流閥系列 CC01-0821200008
外殼 鋁材, 陽極氧化處理
截流螺釘 鋼, 鍍鋅
密封件材料 丙烯樹膠
Qn 1-2 130 l/min
壓縮空氣連接 G 1/8
壓縮空氣接口 2 G 1/8
壓縮空氣接口 2 型號 內螺紋
壓縮空氣接口型號 內螺紋
工作壓力范圍 0.5 ... 10 bar
低 / 高環境溫度 0 ... 80 ?C
介質溫度范圍 0 ... 80 ?C
介質 壓縮空氣



安沃馳AVENTICS型材氣缸符合 ISO 15552 標準， PRA 系列-0822120003
實用原則 雙作用式
緩沖 氣動
可調節的
磁性銷釘 帶磁性活塞
活塞直徑 32 mm
活塞桿螺紋 M10x1,25
標準化 ISO 15552
行程 80 mm
密封件材料 聚氨酯
防塵圈 聚氨酯
ATEX 中可選
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
標準 ISO 15552
合格證書 ATEX 中可選
壓縮空氣連接 內螺紋
工作壓力范圍 1.5 ... 10 bar
低 / 高環境溫度 -20 ... 80 ?C
介質溫度范圍 -20 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
前端蓋板 鋁材-壓鑄件
后蓋 鋁材-壓鑄件
密封 聚氨酯
用于活塞桿的特殊螺母 鋼, 鍍鋅
防塵圈 聚氨酯
通過 ATEX 認證的氣缸（帶標記 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db_X）可以在網絡配置器中生成。
ATEX 認證氣缸的使用溫度范圍為 -20 ?C ... 50 ?C.
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位三通截止閥，機械操作, 系列 NL4-BAV-0821300913
鎖定式 鎖定式
結構特點 球閥
管狀端頭
外殼 壓鑄鋅
密封件材料 丙烯樹膠
適合ATEX
Qn 1-2 11000 l/min
Qn 2-3 110 l/min
壓縮空氣 接口 人口 G 3/4
壓縮空氣 接口 出口 G 3/4
壓縮空氣接口型號 內螺紋
操作 機械式
結構特點 球閥
操作 機械式
封閉方式，封閉類型 鎖定式
密封原理 金屬密封
合格證書 適合ATEX
工作壓力范圍 0 ... 16 bar
低 / 高環境溫度 -10 ... 60 ?C
介質溫度范圍 -10 ... 60 ?C
介質 壓縮空氣 中性氣體
重量 0.82 kg
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。



安沃馳AVENTICS過濾器-調壓閥, 系列 AS5-FRE-R412009196
組成部分 過濾器-調壓閥
清除冷凝物 半自動，失壓開啟
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 14000 l/min
壓縮空氣連接 G 1
結構特點 一個整體的, 可以組裝成塊
組成部分 過濾器-調壓閥
安裝位置 垂直
合格證書 適合ATEX
工作壓力范圍 1.5 ... 16 bar
低 / 高環境溫度 -10 ... 50 ?C
介質溫度范圍 -10 ... 50 ?C
介質 壓縮空氣 中性氣體
額定流量Qn 14000 l/min
調節器型號 隔膜式調壓閥
調整功能 帶二次排氣
壓力輸送 單的
過濾器的集水杯容積 87 cm3
濾清器濾芯 可替換
大值. 自通風耗用量 1.5 l/min
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級 6 : 7 : -
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。


安沃馳AVENTICS型材氣缸符合 ISO 15552 標準，PRA 系列-0822124001
實用原則 雙作用式
緩沖 氣動
可調節的
磁性銷釘 帶磁性活塞
活塞直徑 80 mm
活塞桿螺紋 M20x1,5
標準化 ISO 15552
行程 25 mm
密封件材料 聚氨酯
防塵圈 聚氨酯
ATEX 中可選
壓縮空氣連接 G 3/8
壓縮空氣接口型號 內螺紋
標準 ISO 15552
合格證書 ATEX 中可選
壓縮空氣連接 內螺紋
工作壓力范圍 1.5 ... 10 bar
低 / 高環境溫度 -20 ... 80 ?C
介質溫度范圍 -20 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
前端蓋板 鋁材-壓鑄件
后蓋 鋁材-壓鑄件
密封 聚氨酯
用于活塞桿的特殊螺母 鋼, 鍍鋅
防塵圈 聚氨酯
通過 ATEX 認證的氣缸（帶標記 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db_X）可以在網絡配置器中生成。
ATEX 認證氣缸的使用溫度范圍為 -20 ?C ... 50 ?C.
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS二位五通換向閥, 系列 581, 尺寸4-5814110100
標準化 ISO 5599-1
尺寸 ISO 4
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥
外殼 鋁材
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 B型 工業
類型 多芯插頭
額定流量Qn 6000 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓DC 24 V
結構特點 滑閥
密封原理 軟密封
組合原理（閉鎖原理） 單重底板原理
連接類型 底板連接
標準 ISO 5599-1, ISO 4
控制壓力 小/大 3 ... 10 bar
低 / 高環境溫度 -15 ... 50 ?C
介質溫度范圍 -15 ... 50 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 6000 l/min
流動電導系數C 24.5 l/(s*bar)
防護等級 帶接口 IP65
暫載率 100 %
接通時間型號 22 ms
關閉時間型號 98 ms
安裝螺釘 帶內六方
擰緊螺栓的小扭力 10 Nm
重量 1.36 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。




安沃馳AVENTICS二位五通換向閥, 系列 TC15-0820058311
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,氫化-腈-樹膠
標準化電路接口 DIN EN 60947-5-2
防護等級 IP65
芯數 4-針
接口尺寸 M8
類型 多芯插頭
額定流量Qn 1500 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
操作 電子
結構特點 滑閥，正重疊
操作 電子
密封原理 軟密封
低 / 高環境溫度 -10 ... 50 ?C
介質溫度范圍 -10 ... 50 ?C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 1500 l/min
標準化電路接口 DIN EN 60947-5-2
根據標準 DIN EN 61140 評定的保護等級（安全等級） 電子 等級 III
防護等級 帶接口 IP65
發光二極管狀態顯示 黃色
暫載率 100 %
在多線路導線板上的組裝 P-導線板
擰緊螺栓的小扭力 2.5 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位三通換向閥, 系列 ST-0820402002
鎖定式 不可鎖定
換向原理 3/2
結構特點 滑閥
滾輪
外殼 不銹鋼, 淬火的
操作元件 不銹鋼 聚甲醛 聚酰胺
前端蓋板 不銹鋼 鋼 聚酰胺 鋁材 鋼, 鍍鋅
額定流量Qn 280 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
壓縮空氣接口型號 內螺紋
操作 機械式
結構特點 滑閥
操作 機械式
封閉方式，封閉類型 不可鎖定
換向原理 3/2
密封原理 金屬密封
額定流量Qn 280 l/min
工作壓力范圍 -0.95 ... 10 bar
低 / 高環境溫度 -15 ... 80 ?C
介質溫度范圍 -15 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 5 ... 25 mg/m3
安裝螺釘 M4 帶有內六角
擰緊螺栓的小扭力 2.5 Nm




安沃馳AVENTICS二位五通換向閥, 系列 ST-0820403005
鎖定式 不可鎖定
操作元件 杠桿
換向原理 5/2
結構特點 滑閥
杠桿
外殼 不銹鋼
額定流量Qn 280 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
壓縮空氣接口型號 內螺紋
操作 機械式
結構特點 滑閥
操作 機械式
封閉方式，封閉類型 不可鎖定
換向原理 5/2
密封原理 金屬密封
額定流量Qn 280 l/min
工作壓力范圍 -0.95 ... 10 bar
低 / 高環境溫度 -15 ... 80 ?C
介質溫度范圍 -15 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 5 ... 25 mg/m3
安裝螺釘 M4 帶有內六角
擰緊螺栓的小扭力 2.5 Nm
說明：本產品只可用經過潤滑的壓縮空氣運行。



安沃馳AVENTICS四位五通換向閥, 系列 740-5727550220
換向原理 5/4
結構特點 膜片式中心閥
外殼 聚甲醛
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 950 l/min
壓縮空氣 接口 人口 10x1
壓縮空氣 接口 出口 10x1
工作電壓DC 24 V
操作 電子
結構特點 膜片式中心閥
操作 電子
先導 內部
密封原理 軟密封
組合原理（閉鎖原理） 盤式原理 單重底板原理
工作壓力范圍 3 ... 10 bar
低 / 高環境溫度 -15 ... 50 ?C
介質溫度范圍 -15 ... 50 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
標準化電路接口 EN 175301-803:2006
防護等級 帶接口 IP65
反向極性保護 反極性保護
暫載率 100 %
接通時間型號 20 ms
關閉時間型號 54 ms
在多線路導線板上的組裝 PRS-導線板
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
提示：為確保閥門的工作性能，低工作壓力不應低于 3 bar ！



安沃馳AVENTICS二位五通換向閥, 系列 ST-0820403004
鎖定式 不可鎖定
操作元件 按鈕
換向原理 5/2
結構特點 滑閥
按鈕
外殼 不銹鋼, 淬火的
密封 丙烯樹膠
操作元件 不銹鋼 聚甲醛 聚酰胺
前端蓋板 不銹鋼 鋼 聚酰胺 鋁材 鋼, 鍍鋅
額定流量Qn 280 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
壓縮空氣接口型號 內螺紋
操作 機械式
結構特點 滑閥
操作 機械式
封閉方式，封閉類型 不可鎖定
換向原理 5/2
密封原理 金屬密封
額定流量Qn 280 l/min
工作壓力范圍 -0.95 ... 10 bar
低 / 高環境溫度 -15 ... 80 ?C
介質溫度范圍 -15 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 5 ... 25 mg/m3
安裝螺釘 M4 帶有內六角
擰緊螺栓的小扭力 2.5 Nm


安沃馳AVENTICS分氣塊, 系列 NL2-DIL-0821300920
版本 分氣塊4x
組成部分 分氣塊
外殼 壓鑄鋅
適合ATEX
Qn 1-2 2700 l/min
Qn 1-3 2700 l/min
Qn 1-4 900 l/min
Qn 1-5 2000 l/min
Qn 1-6 900 l/min
壓縮空氣連接 G 1/4
結構特點 狹長的分配器, 可以組裝成塊
組成部分 分氣塊
安裝位置 任意
合格證書 適合ATEX
工作壓力范圍 0 ... 16 bar
低 / 高環境溫度 -10 ... 60 ?C
介質溫度范圍 -10 ... 60 ?C
介質 壓縮空氣 中性氣體
重量 0.25 kg
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
為了能直接組裝壓力傳感器，PE2系列以及PM1系列適用于法蘭面.



安沃馳AVENTICS閥連接器，CON-VP 系列-1834484096
連接類型 螺釘
屏蔽 未屏蔽
密封件材料 天然橡膠 / 丁二烯橡膠
標準化電路接口 ISO 6952
防護等級 IP65
連接類型 螺釘
低 / 高環境溫度 -25 ... 50 ?C
額定電壓 See table
防護等級 IP65
擰緊螺栓的小扭力 0.4 Nm
重量 0.02 kg
規定的保護等級只適用于已安裝和檢查的狀態。

安沃馳AVENTICS閥連接器，CON-VP 系列 1834484096
CON-VP-F_B-2 E-SCREW
規格
連接類型螺釘
標準化電路接口ISO 6952
屏蔽未屏蔽
低環境溫度-25 ?C
高環境溫度50 ?C
電流，大值10 A
電極數目2 E
防護等級IP65
電氣連接 1多針插頭
電氣連接 1B 型
極數2 E
電纜引線呈  彎角
電纜引線 鉸接分氣接頭90?
擰緊螺栓的小扭力0.4 Nm
重量0.02 kg
密封件材料天然橡膠 / 丁二烯橡膠
Seal materialcaoutchouc/butadiene caoutchouc
特點
自組裝 Multipol 閥門插頭連接器
Form A EN 175301-803
Form B ISO 6952 和 B industry
Form C ISO 15217 和 C industry
有/無保護回路/LED



安沃馳AVENTICS型材氣缸符合ISO15552標準，PRA系列-0822121004
實用原則 雙作用式
緩沖 氣動
可調節的
磁性銷釘 帶磁性活塞
活塞直徑 40 mm
活塞桿螺紋 M12x1,25
標準化 ISO 15552
行程 100 mm
密封件材料 聚氨酯
防塵圈 聚氨酯
ATEX 中可選
壓縮空氣連接 G 1/4
壓縮空氣接口型號 內螺紋
標準 ISO 15552
合格證書 ATEX 中可選
壓縮空氣連接 內螺紋
工作壓力范圍 1.5 ... 10 bar
低 / 高環境溫度 -20 ... 80 ?C
介質溫度范圍 -20 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
前端蓋板 鋁材-壓鑄件
后蓋 鋁材-壓鑄件
密封 聚氨酯
用于活塞桿的特殊螺母 鋼, 鍍鋅
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
通過 ATEX 認證的氣缸（帶標記 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db_X）可以在網絡配置器中生成。
ATEX 認證氣缸的使用溫度范圍為 -20 ?C ... 50 ?C.


安沃馳AVENTICS先導式單向閥, 系列 NR02-0821003028
結構形式 線路安裝
閥門結構形式 提動閥
外殼 壓鑄鋅
密封件材料 丙烯樹膠
Qn 1-2 2300 l/min
Qn 2-1 2200 l/min
壓縮空氣連接 G 1/2
壓縮空氣接口 2 G 1/2
壓縮空氣接口 2 型號 內螺紋
壓縮空氣接口型號 內螺紋
結構特點 提動閥
工作壓力范圍 1 ... 12 bar
低 / 高環境溫度 -10 ... 60 ?C
介質溫度范圍 -10 ... 60 ?C
介質 壓縮空氣



安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822406020
實用原則 單作用式，不受壓縮回
緩沖 彈性
活塞直徑 12 mm
行程 4 mm
壓縮空氣連接 M5
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 ?C
介質溫度范圍 -25 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
用于0822406310材料的活塞：聚氨酯

AVENTICS噴霧潤滑器0821301402
