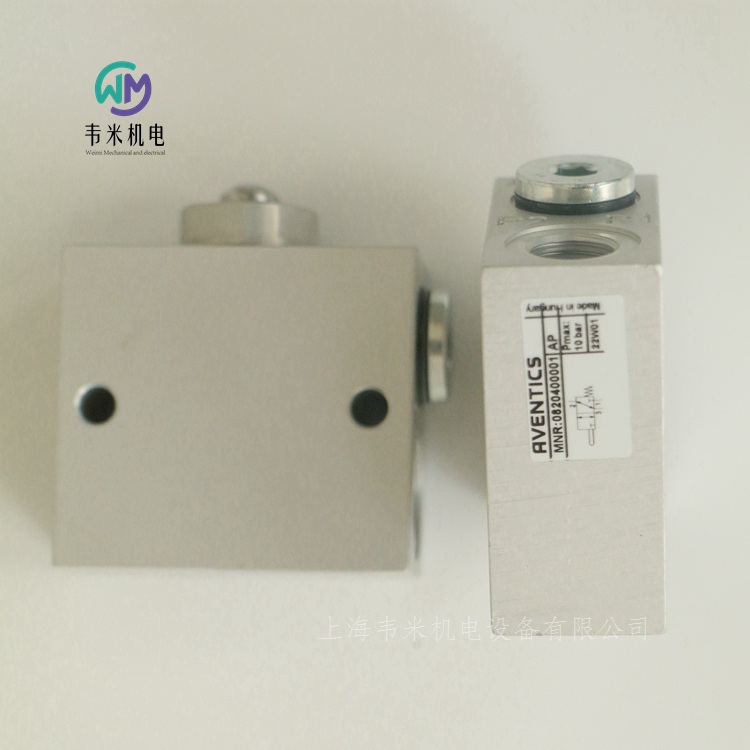

AVENTICS機械操作換向閥0820400001，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

安沃馳AVENTICS二位三通換向閥, 系列 AP 0820400001
VVAP-3/2NC-PLU
AVENTICS AP 系列安沃馳產品具有多種帶鋁質外殼的提升閥。AP 系列提供致動控制型號（滾輪、操縱桿、踏板、按鈕或推桿），是適用于自動化系統和面板安裝的通用解決方案。
規格
操作機械式
額定流量Qn550 l/min
換向原理3/2
壓縮空氣 接口 出口G 1/4
小運行壓力0 bar
大運行壓力10 bar
操作元件沖桿
結構特點提動閥
底板連接管式連接
低環境溫度-30 ?C
高環境溫度80 ?C
介質溫度小值-30 ?C
介質溫度大值80 ?C
介質壓縮空氣
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
顆粒大小 max.5 μm
壓縮空氣接口型號內螺紋
壓縮空氣 接口 人口G 1/4
壓縮空氣連接 排氣G 1/4
重量0.165 kg
材料：外殼鋁材
密封件材料丙烯樹膠
材料操作單元鋼
特點
輕盈、高適應性的閥門
多種機械操作元件
面板安裝

安沃馳AVENTICS先導式單向閥, 系列 NR02 0821003051
ENTSPERRBARES RUECKS
規格
壓縮空氣接口 1 G 1/4
類型 壓縮空氣接口 1 內螺紋
固定方式 可旋緊
壓縮空氣接口 2 型號 外螺紋
結構特點 提動閥
壓縮空氣接口 2 G 1/4
壓縮空氣連接 12 G 1/4
額定流量Qn 1 向 2 680 l/min
小運行壓力 0.5 bar
大運行壓力 10 bar
低環境溫度 -20 ?C
高環境溫度 80 ?C
介質溫度小值 -20 ?C
介質溫度大值 80 ?C
介質 壓縮空氣
重量 0.105 kg
材料：外殼 黃銅
密封件材料 丙烯樹膠
特點
Qn = 300 l/min ... 5800 l/min

安沃馳AVENTICS二位三通截止閥，快插接頭，系列QR1-AGS R412005475
QR1-AGS-G014-DA12
規格
結構特點提動閥
介質壓縮空氣
壓縮空氣接口 1G 1/4
類型 壓縮空氣接口 1外螺紋
壓縮空氣接口 2 12
壓縮空氣接口 2 型號快插接頭
低環境溫度0 ?C
高環境溫度60 ?C
介質溫度小值0 ?C
介質溫度大值60 ?C
小運行壓力0 bar
大運行壓力10 bar
額定流量Qn 1 向 21600 l/min
供貨數量5 件
重量0.063 kg
材料：外殼聚酯樹脂
密封件材料丙烯樹膠
材料 手柄聚酯樹脂
特點
Qn = 500 l/min ... 2600 l/min

安沃馳AVENTICS雙壓閥 0821001002
規格
密封原理軟密封
結構特點提動閥
介質壓縮空氣
顆粒大小 max.5 μm
低環境溫度0 ?C
高環境溫度80 ?C
介質溫度小值0 ?C
介質溫度大值80 ?C
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
邏輯功能AND
連接類型管式連接
壓縮空氣 接口 人口G 1/4
壓縮空氣 接口 出口G 1/4
額定流量Qn800 l/min
小運行壓力1 bar
大運行壓力10 bar
重量0.1 kg
材料：外殼鋁材
密封件材料丙烯樹膠
材料 螺紋管套鋁材

安沃馳AVENTICS二位五通換向閥, CD01-PA 5714003520
規格
操作氣動
額定流量Qn1010 l/min
壓縮空氣 接口 出口按照標準DIN ISO 15407-1制造的接地板
連接類型底板連接
小運行壓力-0.95 bar
大運行壓力16 bar
密封原理軟密封
ATEX適合ATEX
合格證書不含LABS
標準ISO 15407-1
閥門結構形式滑閥，正重疊
版本26 mm
控制壓力小2 bar
大控制壓力16 bar
低環境溫度-15 ?C
高環境溫度50 ?C
介質溫度小值-15 ?C
介質溫度大值50 ?C
介質壓縮空氣
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
壓縮空氣 接口 人口按照標準DIN ISO 15407-1制造的接地板
額定流量Qn 1 向 21010 l/min
額定流量 Qn 2 向 31010 l/min
特點
尺寸為 26 mm 的標準化閥門系統
靈活且功能強大
通過在線配置器輕松靈活地進行特定個性化配置
壓力范圍高達 16 bar
可以組合 CD02-AL 使用
CD01 - 5/2DP

安沃馳AVENTICS二位五通換向閥, 系列 581, 尺寸2 5812220000
V581-5/2DS-NONE-I2-2P22-HBX-PA-X-C-T0
AVENTICS 581 系列符合 ISO 5599-1 閥門標準。該系列模塊化水平高，具備各種閥門功能，提供一體化節流閥、各類先導線圈以及種類齊全的配件。
規格
操作電子
額定流量Qn2700 l/min
換向原理5/2
壓縮空氣 接口 出口按照標準ISO 5599-1制造的接地板
小運行壓力1.5 bar
大運行壓力10 bar
手動控制裝置鎖定式
電氣連接 類型多芯插頭
電氣連接 尺寸B型 工業
操作元件雙線圈
密封原理軟密封
先導內部
標準ISO 5599-1
預控閥的寬度22 mm
閥門結構形式滑閥
組合原理（閉鎖原理）單重底板原理
連接類型底板連接
壓縮空氣 接口 人口按照標準ISO 5599-1制造的接地板
壓縮空氣連接 排氣按照標準ISO 5599-1制造的接地板
壓縮空氣連接 先導 排氣M5
流動電導系數C10.8 l/(s*bar)
帶有導線盒的基礎閥門不帶線圈的基閥
尺寸ISO 2
控制壓力小1.5 bar
大控制壓力10 bar
特點
標準化閥門系統
ISO 1 至 4 尺寸
堅固設計
集成排氣節流閥
多個電壓范圍
壓力范圍高可達 16 bar
CNOMO 接口
尺寸小
切換速度快
通過在線配置器輕松靈活地進行特定個性化配置

安沃馳AVENTICS緊湊型氣缸, 系列 KPZ-0822390007
KPZ-DA-016-0050-004122411000020-B
安沃馳 KPZ 系列是一款以廣泛使用的 NFE 49 004 標準為基準的緊湊型氣缸。它提供各種變型，較小尺寸使之應用廣泛。
規格
標準NFE 49004
活塞- φ16 mm
行程50 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準, ATEX 中可選
合格證書ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力79 N
伸出運動的活塞力127 N
低環境溫度-20 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口M5
活塞桿螺紋M4
沖撞能量0.15 J
大行程200 mm
介質壓縮空氣
介質溫度小值-20 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
特點
符合 NFE 49-004
 16 mm ... 100 mm
大行程：500 mm
帶集成傳感器插槽
可選：通心（中空）活塞桿、非旋轉（通過活塞桿或前板）、多位置變型、耐熱、ATEX

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010741
KHZ-DA-032-0010-O-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ32 mm
行程10 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st bez magnetu
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力435 N
伸出運動的活塞力507 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
沖撞能量0.16 J
重量 0 mm行程0.195 kg
重量 10 mm行程0.05 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010863
KHZ-DA-050-0020-M-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ50 mm
行程20 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1110 N
伸出運動的活塞力1237 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
沖撞能量0.32 J
重量 0 mm行程0.388 kg
重量 10 mm行程0.086 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS緊湊型氣缸, 系列 KPZ 0822394203
KPZ-DA-040-0020-004122411000000-B
安沃馳 KPZ 系列是一款以廣泛使用的 NFE 49 004 標準為基準的緊湊型氣缸。它提供各種變型，較小尺寸使之應用廣泛。
規格
標準NFE 49004
活塞- φ40 mm
行程20 mm
實用原則雙作用式
緩沖 彈性阻尼
磁性銷釘 帶磁鐵的活塞
環境要求工業標準, ATEX 中可選
合格證書ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力720 N
伸出運動的活塞力792 N
低環境溫度-20 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M10x1,25
沖撞能量0.7 J
大行程300 mm
介質壓縮空氣
介質溫度小值-20 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
特點
符合 NFE 49-004
φ 16 mm ... 100 mm
大行程：500 mm
帶集成傳感器插槽
可選：通心（中空）活塞桿、非旋轉（通過活塞桿或前板）、多位置變型、耐熱、ATEX

安沃馳AVENTICS緊湊型氣缸, 系列 KPZ 0822394204
KPZ-DA-040-0025-004122411000000-B
安沃馳 KPZ 系列是一款以廣泛使用的 NFE 49 004 標準為基準的緊湊型氣缸。它提供各種變型，較小尺寸使之應用廣泛。
規格
標準NFE 49004
活塞- φ40 mm
行程25 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準, ATEX 中可選
合格證書ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力720 N
伸出運動的活塞力792 N
低環境溫度-20 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M10x1,25
沖撞能量0.7 J
大行程300 mm
介質壓縮空氣
介質溫度小值-20 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
特點
符合 NFE 49-004
φ 16 mm ... 100 mm
大行程：500 mm
帶集成傳感器插槽
可選：通心（中空）活塞桿、非旋轉（通過活塞桿或前板）、多位置變型、耐熱、ATEX

安沃馳AVENTICS拉桿氣缸ISO 15552, 系列 TRB 0822342008
TRB-DA-050-0250-0122111100000000000000-B
安沃馳 TRB 系列 (ISO 15552) 氣缸經常用于需要重型氣缸的行業，如木材與鋁材、鋼鐵與汽車、重型機械和采礦等等。
規格
標準ISO 15552
活塞- φ50 mm
行程250 mm
實用原則雙作用式
緩沖 氣動可調阻尼
磁性銷釘 帶磁鐵的活塞
環境要求工業標準, ATEX 中可選
合格證書ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1035 N
伸出運動的活塞力1235 N
低環境溫度-20 ?C
高環境溫度80 ?C
小運行壓力1.5 bar
大運行壓力10 bar
接口G 1/4
活塞桿螺紋M16x1,5
緩沖長度17 mm
緩沖能量15 J
重量 0 mm行程1.14 kg
重量 10 mm行程0.036 kg
大行程2100 mm
介質壓縮空氣
特點
提供 32 mm 至 125 mm 直徑的活塞
氣動緩沖
附加彈性緩沖
提供多種刮刀模塊
您可以利用模塊系統隨時更換氣缸上的刮刀，并能大大減少保養周期
配置器中提供各種變型和配件

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822406482
KHZ-SA-080-0025-M
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ80 mm
行程25 mm
實用原則單作用式，不受壓縮回
緩沖 彈性阻尼
磁性銷釘 帶磁鐵的活塞
環境要求工業標準
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力63.5 N
伸出運動的活塞力3267 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口G 1/4
活塞桿螺紋M10
重量1.29 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
活塞桿不銹鋼
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

AVENTICS機械操作換向閥0820400001
