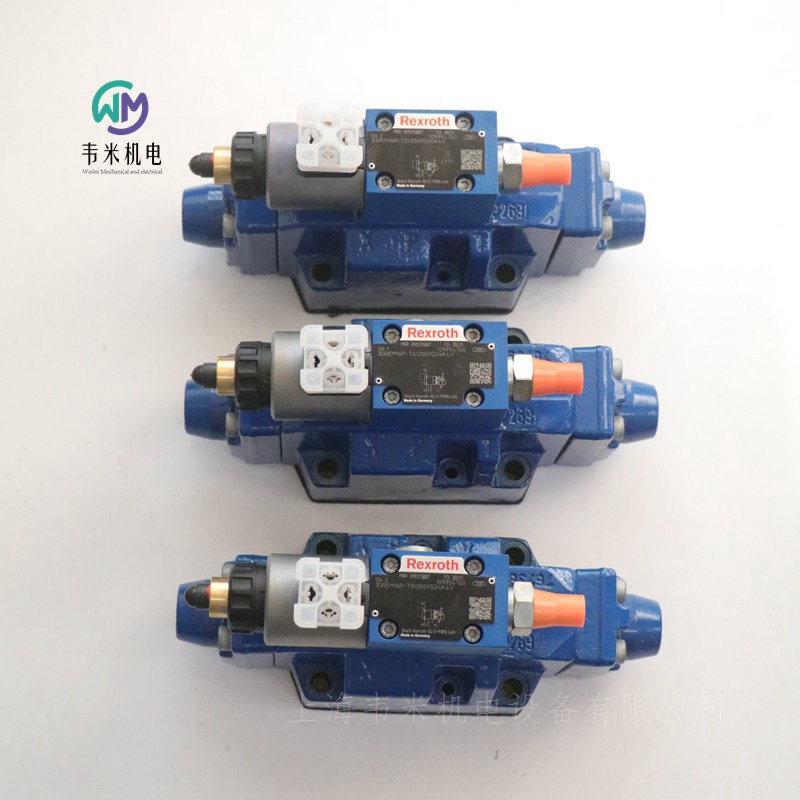

力士樂比例減壓閥3DREM16P-73/200YG24K4V，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH比例減壓閥，
由伺服電動機控制的
類型：3DRE（M）和3DRE（M）E
尺碼10和16
組件系列7X
設定壓力315巴
流量300升/分鐘
特征
三通閥
通過帶可旋轉線圈的比例電磁閥進行操作
用于底板安裝
符合ISO 4401的移植模式
大壓力限制，可選
來自單一來源的閥門和控制電子設備
集成電子設備（OBE）（3DRE（M）E型）：
–指令值壓力特性曲線的制造公差很小
外部控制電子設備（3DRE（M）型）
線性指令值壓力特性曲線
功能、部分
閥類型3DRE（M）和3DRE（M）E是電動先導操作的三通減壓閥，具有致動器的壓力限制。
它們用于降低（P到A）和限制（A到T）系統壓力。
組成
閥門由兩個主要組件組成：
帶比例電磁閥的先導控制閥，可選帶大壓力限制
帶主控制滑閥的主閥
功能
通過先導控制閥在端口A中降低壓力的命令值相關設置。
在端口P減壓的情況下，彈簧和將主控制滑閥保持在中心位置。通過這種方式，防止了致動器的啟動跳躍。
先導流體從孔經由流量控制器、經由控制室流到節流間隙，經由管線流到端口Y。該連接將在零壓力下引入油箱。
減壓
控制室中的先導壓力隨指令值而增加。
彈簧室中的壓力通過噴嘴和主控制滑閥向右移動而積聚。
液壓油從P流向A。
端口A中的執行器壓力在彈簧室中可用。
端口A中的壓力增加到先導控制閥的設定壓力會導致主滑閥向左移動。端口A中的壓力幾乎與先導控制閥處的設定壓力相同。
壓力限制
如果端口A中的壓力超過先導控制閥的設定壓力，主控制滑閥將進一步向左移動。
這將打開從A到T的連接，并將端口A中的壓力限制在設定的命令值。
3DREM型
為了防止比例電磁閥處不可接受的高電控電流的液壓保護，這必然會導致端口A中的壓力增加，您可以選擇安裝彈簧加載的泄壓閥作為大壓力限制。
大壓力限制是預先設定的，參考相關壓力額定值。
3DREE和3DREME型（帶集成電子設備（OBE））
在功能和設置方面，這些閥門對應于3DRE和3DREM類型。在先導控制閥處，還有一個帶有控制電子設備的殼體。
電源和指令值電壓被施加到連接器上。
在工廠，指令值壓力特性曲線的調整具有很小的制造公差。
先導油供應
3DRE…XY型
外部先導油供應、外部先導油回油
先導油由單獨的先導回路從外部供應。
先導油回油通過端口Y從外部進入油箱。
3DRE…Y型
內部先導油供應，外部先導油回油
先導油供應從主閥的通道P內部實現。
先導油回油通過端口Y從外部進入油箱。
在子板中，端口X關閉。
主要技術指標
一般的
尺寸NG 10 16
重量
3DRE和3DREM型 7.5kg 10.3kg
3DREE和3DREME型 7.6kg 10.4kg
安裝位置 任意，好水平
儲存溫度范圍 –20… 80?C
環境溫度范圍
3DRE和3DREM型，溫度為-20… 70?C
3DREE和3DREME型，溫度為-20… 50?C
液壓的
大運行壓力
端口P和X桿 350bar 315bar
端口A和T桿 315bar 250bar
端口Y桿 分離并減壓至油箱
大設定壓力通道A
壓力等級50 bar 50bar 50bar
壓力額定值100 bar 100bar 100bar
壓力額定值200 bar 200bar 200bar
壓力等級250 bar – 250bar
壓力等級315巴 315bar –
帶流量和指令的通道A中的小設定壓力值為零，見第8頁的特性曲線條形圖 <5 <4
大壓力限制（連續可調，在工廠設置）
壓力額定值50bar  70bar
壓力等級100巴 130bar
壓力等級200巴 230bar
壓力等級250巴（尺寸16） 270巴
壓力等級315巴（尺寸10） 350巴
大流量 125l/min 300l/min
先導流量 1.1l/min
液壓油溫度范圍 –20… 80?C
粘度范圍 15…380mm2/s
滯后 ?3%
重復精度 <?2%
線性度 ?3.5%
指令值壓力特性曲線的制造公差，與滯后特性曲線有關；壓力增加
3DRE（M） <?1.5%
3DRE（M）E <?1.5
3DRE（M） <?5%
3DRE（M）E <?1.5%
階躍響應Tu Tg 命令值10%→90% <140ms
密封：NBR、FKM
液壓油的信息：
所用液壓油的點火溫度必須比高表面溫度高50 K。
可生物降解和阻燃-含水：如果使用鍍鋅部件（如“J3”或“J5”型）或含鋅部件，少量溶解的鋅可能會進入液壓系統，導致液壓油加速老化。鋅皂可能作為化學反應產物形成，這可能會堵塞過濾器、噴嘴和電磁閥，特別是在與局部熱量輸入有關的情況下。
阻燃-含水：
由于HFC液壓油的氣蝕傾向增加，與使用礦物油HLP相比，該部件的生命周期可能縮短30%。為了減少氣蝕效應，建議（如果可能的話，具體針對安裝）將端口T中的回流壓力備份到部件壓差的約20%。
根據使用的液壓油，環境和液壓油溫度不得超過50?C。為了減少進入部件的熱量輸入，需要調整比例閥和高響應閥的指令值曲線。
電氣
版本 “G24” “G24-8”
小電磁閥電流 ≤100mA ≤100mA
大電磁閥電流 1600?10%mA 800?5%mA
電磁線圈電阻
20?C時的冷值 5.5? 20.6?
大熱值 8.05? 33?
占空比 100% 100%
電氣、集成電子（OBE）
電源電壓
標稱電壓 24VDC
下限值 21VDC
上限值 35VDC
電流消耗 ≤1.5A
熔斷器保護 2A（時滯）
輸入
電壓 0…10V
電流 4…20mA
輸出：實際電流值 1mV/mA
閥門防護等級符合EN 60529 IP65（電氣連接正確安裝）
集成電子設備（OBE）
功能
電子設備通過端口A和B提供電壓。命令值被施加到差分放大器端口D和E。
通過特性曲線生成器，將指令值電磁閥電流特性曲線調整到閥門，從而補償液壓系統中的非線性，并創建線性指令值壓力特性曲線。
電流控制器獨立于電磁線圈電阻控制電磁電流。
用于控制比例電磁閥的電子設備的功率級是一個斬波放大器，時鐘頻率約為180 Hz至400 Hz。輸出信號是脈寬調制（PWM）的。
為了檢查電磁閥電流，可以在針腳F（ ）和針腳C（–）之間的接頭處測量與電磁閥電流成比例的電壓。1 mV對應1 mA電磁閥電流。
德國力士樂REXROTH比例減壓閥訂貨號和型號：
R900244331 3DRE10P-6X/315YG24K4V
R901218236 3DREM10P-7X/200YG24K4V
R901280845 3DREE10P-7X/200YG24K31F1V
R901246371 3DREE10P-7X/100YG24K31F1V
R901275767 3DREME10P-7X/100YG24K31F1V
R901218097 3DREME10P-7X/200YG24K31F1V
R901220113 3DREME10P-7X/200YG24K31A1V
R901293211 3DREME10P-7X50YG24K31A1V
R901240745 3DREME10P-7X/315YG24K31A1V
R901226627 3DREE16P-7X/200YG24K31F1V
R901218887 3DREM16P-7X/200YG24K4V
R901218887 3DREM16P-73/200YG24K4V
R901229466 3DREME16P-7X/250YG24K31A1V
R901218100 3DREME16P-7X/200YG24K31F1V
R901218100 3DREME16P-7X/200YG24K31F1V

力士樂REXROTH比例減壓閥R901229466
減壓閥 3DREME16P-7X/250YG24K31A1V
R901229466 3DREME16P-73/250YG24K31A1V
公稱尺寸 16, , P → A, , 通過集成電子元件實現電氣控制, , 24 VDC
高性能范圍內的工業液壓閥。可靠地將壓力降至指令值信號。
產品屬性
連接圖 ISO 4401-07-07-0-05
產品系列 3DRE（M）（E）
工作壓力[bar] 315
流量[l/min] 300
滑閥符號 P→A
連接類型 底板安裝
大小 16
驅動類型 帶車載電子設備的電氣
端口數 4.
切換位置數量 2.
電源電壓 24伏直流電
電子連接器 連接器，7極（6 PE）
電氣連接說明 符合EN 175201-804的連接器7極（6 PE）
無線連接 模擬，命令值0…10 V
符合性說明 CE–根據EMC指令2014/30/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 9.98

力士樂REXROTH比例減壓閥R901218887
減壓閥 3DREM16P-7X/200YG24K4V
R901218887 3DREM16P-73/200YG24K4V
公稱尺寸 16, , P → A, , 通過外部電子元件實現電氣控制, , 24 VDC
高性能范圍內的工業液壓閥。可靠地將壓力降至指令值信號。
產品屬性
連接圖 ISO 4401-07-07-0-05
產品系列 3DRE（M）（E）
工作壓力[bar] 315
流量[l/min] 300
滑閥符號 P→A
連接類型 底板安裝
大小 16
驅動類型 帶外部電子設備的電氣
端口數 4.
切換位置數量 2.
電源電壓 24伏直流電
電子連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 9.7

力士樂REXROTH先導式比例減壓閥
DRE, DREE
規格 6
組件系列 1X
大工作壓力 210 bar
大流量 30 l/min
連接類型  底板安裝
油口安裝面  ISO 4401-03-02-0-05
安裝位置  任意
周圍溫度范圍  -20 … 70℃
存儲溫度范圍  -20 … 80℃
防護等級符合 EN 60529 標準  IP65（如果使用的是適合且正確安裝的連接插頭。）
符合性 根據 EMC 指令 2014/30/EU 檢查 CE  EN 61000-6-2 和 EN 61000-6-3
液壓油溫度范圍  -20 … 80℃
粘度范圍  15 … 380mm?/s
液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15
先導流量  0.65l/min
大流量  30l/min
礦物油  HL, HLP
合適的密封材料  NBR, FKM
滯后  ? 2.5%
重復精度  < ? 2%
線性  ? 3.5%
控制值壓力特性曲線的制造公差  ? 2-3%
階躍響應  ≈ 150ms
電源  24VDC
小控制電流  100mA
大控制電流  1600mA
電磁線圈的電阻
20 ?C 時的低溫值  5Ω
大高溫值  7.5Ω
占空比  100%
電流消耗  1.5A
外部保險裝置  2A. 時間延遲
輸入
電壓  0 … 10V
電流  4 … 20mA
用于在接口 A（帶壓力限制裝置）中減壓
通過比例電磁鐵操作
用于底板安裝
油口安裝面符合 ISO 4401-03-02-0-05
使用外部控制電子元件進行操作時，借助電氣調節，設定值壓力特性曲線的制造公差較小
接口 A 中的小調定壓力
帶集成電子元件 (OBE)，可選
符合 EMC 指令 2014/30/EU 的 CE 標準
DRE(E) 型閥門是電控先導式三通減壓閥，可以為用電器提供壓力限制。該閥門用于降低系統壓力。
該閥門基本上由先導控制閥、比例磁鐵、帶主控制閥芯的主閥構成。
型號 DRE
通過比例磁鐵 在通道 A 中根據額定值調整待降低的壓力。
使用已卸壓的接口 P 時，彈簧將主控制閥芯保持在初始位置。
借此打開 A 至 T 的連接并阻止 P 至 A 的連接。
從接口 P 到環形通道的壓力連接。
先導油從孔流向接口 T，通過流量調節器、噴嘴流向先導控制閥，通過節流間隙流向縱向槽和孔。
減壓
控制室中先導壓力的形成作為設定值的函數。
將主控制閥芯向右移動，液壓油從 P 流向 A。
通過通道和噴嘴在彈簧腔的接口 A 中形成用電器壓力。
將接口 A 中的壓力提升至先導控制閥 的設定壓力，這會導致主控制閥芯向左移動。接口 A 中的壓力與先導控制閥 的設定壓力大致相同。
壓力限制
如果接口 A 中的壓力超過了先導控制閥 的設定壓力，則主控制閥芯繼續向左移動。
借此斷開從 A 到 T 的連接，并將接口 A 中所生成的壓力限制為已設定的設定值。
型號 DREE – 帶集成電子元件 (OBE)
這些閥門在功能和結構上都符合 DRE 類型。比例磁鐵 上還裝有一個配有控制電子元件的外殼 。
通過設備插頭連接電源電壓和設定值電壓或設定值電流。
出廠時通過較小的樣本偏差微調設定值壓力特性曲線。
德國力士樂REXROTH比例減壓閥訂貨號和型號：
R900932943 DRE6-11/100MG24K4M
R901208854 DRE6-1X/100MG24N9K4M
R901208855 DRE6-1X/210MG24N9K4M
R901432050 DREE6-1X/210MG24N9K24A1M


力士樂REXROTH比例減壓閥
減壓閥 DRE6-1X/100MG24K4M
R900932943 DRE6-11/100MG24K4M
公稱尺寸 6，P → A，電氣帶外部放大器，24 V DC
高性能范圍內的工業液壓閥。可靠地將壓力降低到設定值信號。
滑閥
先導式
連接圖 ISO 4401-03-02-0-05
壓力 [bar] 315
體積流量 [l/min] 30
活塞符號 P → A
連接類型 板材結構
標稱尺寸 6
驅動類型 電氣帶外接電子元件
連接數 3
開關位置數 2
電源電壓 24 VDC
電插頭 設備插頭 3 針 (2 PE)
電氣連接說明 3 針設備連接器 (2 PE)，符合 EN 175301-803
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.86


力士樂REXROTH先導式比例溢流閥
內置有電子控制單元(OBE）和位置反饋器
型號DBEBE6X
通徑_(NG) 6
設備系列1X
天工作壓力 P 315 bar, T 250 bar
矢體積流量40I/min
特征
-具有位置反饋功能和內置式電子控制單元的先導閥，用于限制系統壓力
（控制油僅在內部）
-可通過銜鐵相對于壓縮彈簧的位置進行調節
-位置可調，小滯后量<1%，執行時間短，
-即使當電子控制單元損壞時，也能大程度地實現過壓保護
（線圈電流I>|ma）
-用于閥板安裝，安裝孔符合ISO 4401-03-02-0-94,
-線纜插座根據 DIN43563-AM6
-適用于內置式電子控制單元
CE，EMV 規范 EN 61000-6-2:2002-08 和EN 61000-6-3:2002-08 均能滿足
Ue=24Vnom=
電氣連接6P PE
控制信號
-標準型 0... 10 V (A1)
-變型 4...20 mA (F1)
出廠時已校準閥特性曲線
功能，剖面圖
概述
DBEBE6X型比例溢流閥是用來限制系統壓力的先導閥。可利用內置式電子控制單元，通過位置可調的比例電磁鐵進行控制。
使用這些閥能夠?qū)崿F(xiàn)較短的執行時間和較小的滯后量。
基本原理
通過電子控制單元確定某個設定值，對系統壓力進行調節。電子控制單元根據設定值對位置可調的電磁鐵進行控制。
比例電磁閥用來克服彈簧力保持住位置，彈簧力與系統壓力成正比。
通過供油孔將流量小于<0,61/min的控制油供應給先導級。
通過錐孔/座孔構造確定壓力級“Pmax”。
提供大程度的過壓保護
如果電子控制單元中出現故障，并因此失控而超過了線圈電流（Imax），則主要由大彈簧力來實現過壓保護。
圓柱頭螺絲  2910151166
線纜插座
1834482022
1834482026
1834482023
1834482024
1834482252
測試與維修設備
VT-PE-TB3 型測試盒
VT-PA-2 型測量適配器6P PE
技術參數
常規參數
結構型式
先導級 座閥
主級 滑閥
控制 具有位置調節功能的比例電磁閥，OBE
安裝方式 板式連接,NG6 安裝孔 (ISO 4401-03-02-0-94)
安裝位置 任意
環境溫度范圍 -20... 50℃
質量 3.4kg
抗振強度，試驗條件 大25g，三維隨機振動試驗（24小時)
液壓參數(使用HLP 46 的測定值，油=40℃士5?C)
液壓油 符合DIN51524...535標準的液壓油，可根據需要使用其它介質
粘度范圍
推薦值 20...00mm?/s
大允許值 10...800mm?/s
液壓油溫度范圍 -20... 70℃
液壓油的大允許污染程度清潔度等級根據ISO 4406 (c) 等級18/16/131)
大調節壓力（當Q=1I/min) 80bar 180bar 315bar
小壓力（當 Q=1 I/min) 7bar 8bar 10bar
大過壓保護
機械式，例如當線圈電流I>Ima <90bar <190bar <325bar
大工作壓力 接口P：315bar
大壓力 接口T：250bar
控制油流量 大約0,6Vmin
大流量 40Vmin
靜態/動態參數
滯后量 ≤1%
加工公差 ≤?50%
執行時間
100%信號變化 70ms
10%信號變化 15ms
溫度波動 <1% 當AT= 40?C
電氣參數，集成于閥中的電子控制單元
相對接通時間 100%  ED
防護等級 IP 65, 根據 DIN 40050 和 IEC 14434/5
連接 線纜插座 6P PE, DIN 43563
功耗 電磁鐵45 mm=40VA大
外部保險絲 2.5 A
力士樂REXROTH先導式比例溢流閥訂貨號和型號：
0811402084 DBEBE6X-1X/80G24K31F1M
0811402076 DBEBE6X-1X/315G24K31A1M
R901126712 DBEBE6X-1X/315G24K31F1M
R901126712 DBEBE6X-11/315G24K31F1M

力士樂REXROTH比例溢流閥0811402076
比例溢流閥 DBEBE6X-1X/315G24K31A1M
0811402076 DBEBE6X-11/315G24K31A1M
規格 6，P → T，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
閥座
由伺服電動機控制的
壓力等級315巴
模擬電子學
產品屬性
連接圖 ISO 4401-03-02-02-94
產品系列 DBEBE6X
工作壓力[bar] 315
流量[l/min] 40
滑閥符號 P→T
連接類型 底板安裝
大小 6.
驅動類型 帶車載電子設備的電氣
端口數 4.
切換位置數量 2.
電源電壓 24伏直流電
電子連接器 連接器，7極（6 PE）
電氣連接說明 符合EN 175201-804的7極（6 PE）連接器
無線連接 模擬，命令值0…10 V
符合性說明 EMC指令EN 61000-6-2:2002-08和EN 61000-6-3:2002-08
液壓油 HL，HLP
密封 NBR
重量[kg] 3.5

力士樂比例減壓閥3DREM16P-73/200YG24K4V
