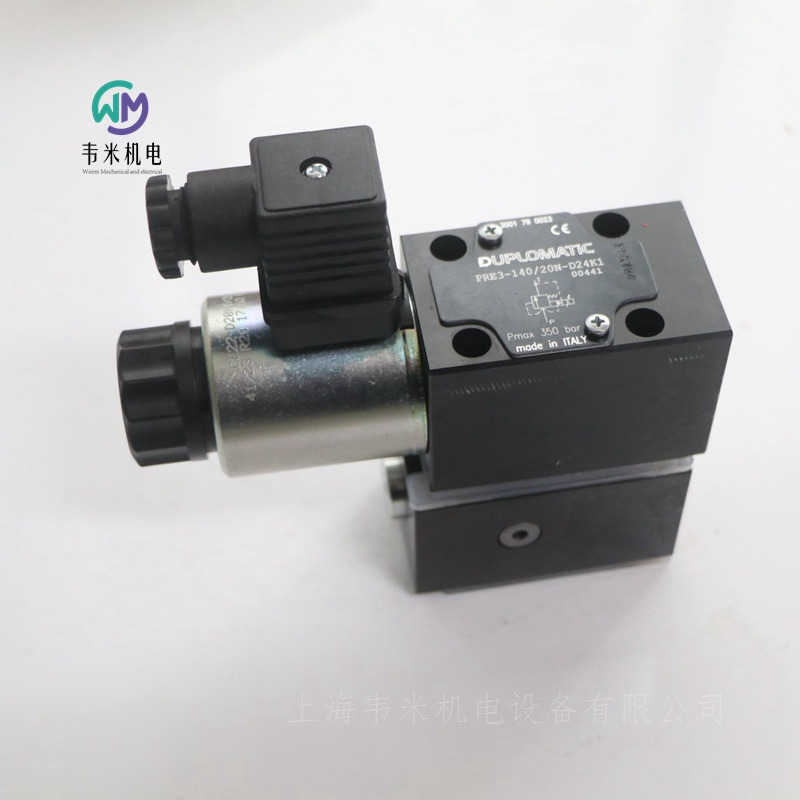

迪普馬DUPLOMATIC比例壓力閥
PRE3
先導式比例壓力閥
序列號 12
板式安裝
ISO 4401-03 (CETOP 03)
大工作壓力 350 bar
大流量 40 l/min
工作原理
先導式比例壓力控制閥PRE3，安裝面尺寸符合ISO 4401(CETOP RP 121H)標準。
該閥適用于調節液壓回路的壓力。
該閥可通過電流控制供給單元直接控制，或者和外部電氣控制卡一起進行組合控制，從而充分發揮閥的性能。
壓力調節與電磁鐵電流輸入成比例。
可提供四種壓力控制范圍，高至350bar。
技術參數
(采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)
大工作壓力：
-P口  350bar
-T口  2bar
小流量  2l/min
大流量  40l/min
滯環 (PWM 200 Hz)  % of p nom   < 5%
重復精度 % of p nom   < ?1,5%
環境溫度范圍  -20 / 60?C
油液溫度范圍  -20 / 80?C
油液粘度范圍  10 - 400cSt
油液允許的高污染度 根據 ISO 4406:1999 等級 18/16/13
推薦油液粘度  25cSt
重量3.5kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封（代號N）。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
電氣特性
比例電磁鐵
比例電磁鐵由兩部分組成：鐵芯和線圈。
鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。
線圈通過鎖緊螺母安裝在鐵芯上，并且根據安裝空間，可作360?旋轉。
額定電壓  24VDC  12  24
阻抗 (20?C時)  ?  3.66  17.6
大電流  A  1.88  0.86
負載率  100%
電磁兼容性(EMC)  根據2004/108/CE
防護：絕緣等級(CEI EN 60529)  IP 65
防護等級：
線圈絕緣 (VDE 0580)  H級
浸透  F級
階躍響應 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)
階躍響應是指閥跟隨輸入?yún)⒖夹盘柕碾A躍變化，達到90%設定值所需的時間。
表中所列的典型階躍響應時間，是壓力范圍至140 bar的閥在輸入流量為Q = 10 l/min的條件下測得。
安裝
我們建議將PRE3閥水平安裝，或者電磁鐵朝下豎直安裝。如果閥垂直安裝且電磁鐵朝上，相較于圖表2中所示的值，必須考慮小控制壓力發生變化的可能性。
請確保液壓回路中沒有空氣。在一些特殊應用中，必須通過使用電磁鐵鐵芯中適當?shù)呐艢饴菟ǎ懦鲨F芯中夾帶的空氣。確保電磁鐵鐵芯總是被油液浸沒(見第7節)。在操作的后，確保正確擰緊排氣螺栓。
將閥的T口與油箱直接連接。控制壓力值必須加上T口檢測到的任何背壓值。在正常操作條件下，T口允許的大背壓是2 bar。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC比例壓力閥訂貨型號：
PRE3-070/10V-D24K1
PRE3-140/20N-D24K1
PRE3-350/10V-D24K1
PRE3-350/20V-D24K1
PRE3-350/20N-D24K1

迪普馬DUPLOMATIC液壓元件產品：
GP外嚙合齒輪泵
1P外嚙合齒輪泵
IGP內嚙合齒輪泵
DFP定排量葉片泵
PVD變量葉片泵
PVA變量葉片泵
VPPM軸向柱塞變量泵
VPPL軸向變量柱塞泵（中壓)
DSE3直動式電液比例方向閥
DSE3G數字集成式電液比例方向閥
DXJ3帶集成放大器的電液伺服閥
DXJ5帶集成放大器的電液伺服閥
RPCED1直動式比例流量閥
RPCED1-*-T3直動式三通比例流量閥
RPCER1直動式位置反饋比例流量閥
RPCE2-*先導式比例流量閥
RPCE07先導式比例流量、壓力控制閥
RPCE3-*先導式比例流量閥
RPCE08先導式比例流量、壓力控制閥
CRE直動式比例壓力閥，插裝式
PRED3直動式電液比例壓力閥
PRED3G數字集成式電液比例壓力閥
PRED3J閉環數字集成式電液比例壓力閥
PRE先導式比例壓力閥
PRE*G數字集成式先導型電液比例壓力閥
PRE*J閉環數字集成式先導型電液比例壓力閥
MZE先導式比例減壓閥
PM*壓力控制閥、流量控制閥和方向閥安裝板
P2*疊加式安裝板
P2A*L側面油口多級板
P2X*M底部油口多級板
P4D*疊加式安裝板
RM4*-MP帶溢流閥安裝板
P4D-RQM5帶溢流閥和電磁卸荷閥疊加式安裝板
PE端板
EPA-M**電子控制單元，適用于開環比例閥
EPR-P1電子控制單元，適用于壓力反饋比例閥,導軌安裝型
UEIK-1*電子控制單元，適用于開環單電磁比例閥，歐版式
UEIK-11RS電子控制單元，適用于位置反饋單電磁比例閥，歐版式
UEIK-2*電子控制單元，適用于開環雙電磁比例閥，歐版式
UEIK-21RS電子控制單元，適用于位置反饋雙電磁比例閥，歐版式
UEIK-2*RL電子控制單元，適用于開環雙電磁比例閥，歐版式
PSC安裝架，適用于歐版式電子控制單元
MCD直動式溢流閥
MRQ先導式溢流閥
PBM3背壓閥
MZD直動式三通減壓閥
MSD直動式順序閥
MERS節流閥
MVR直動式單向閥
MVR-RS/P直動式單向閥，帶節流器
MVPP先導式單向閥
RPC1*/M流量控制閥
RQ4M先導式溢流閥
Z4M先導式減壓閥
SD4M直動式順序閥
ERS4M節流閥
VR4M直動式單向閥
VPP4M先導式單向閥
RPC1*/4M流量控制閥
PRM7先導式溢流閥
PZM7減壓閥
QTM7節流閥
CHM7先導式單向閥
VR*-I單向閥插裝式
VD*-W單向閥
VR*-P單向閥板式
VP*-P*-MU液控單向閥
CFP進油閥
LOGICELEMENTS邏輯元件
DS3電磁方向控制閥
MD1L緊湊型電磁方向控制閥
MD1JB電磁方向控制閥
MDD44電磁方向控制閥
MD1K-E*P4K防爆型電磁方向控制閥
DS5電磁方向控制閥
DS5JB電磁方向控制閥
DD44電磁方向控制閥
E*P4先導式電液換向閥
DSP7先導式電液換向閥
DSP10電磁或液壓先導控制換向閥
MD1M-DS5M-E*P4M帶監測功能的電磁方向控制閥
DT03膜片式電磁方向控制閥
MDT膜片式電磁方向控制閥
EC電氣插頭
ECL電磁換向控制裝置
RS*雙向節流閥
RSN*單向流量控制閥
RPC1壓力及溫度補償流量閥
RPC1-T3三通壓力和溫度補償流量閥
RPC*壓力和溫度補償流量閥
RPC*-T3三通壓力和溫度補償流量控制閥
CP1R*-W轉輪式快慢切換閥
K4WA/C行程調速閥
FSI吸油濾油器
FST密封法蘭式吸油濾油器
FRT板式回油濾油器，裝在油箱上
FRC回油濾油器，裝在油箱頂部或者回路中
FPH壓力濾油器，管路安裝
FPM中壓濾油器，管路安裝
FPHM高壓濾油器
M63壓力表
PS柱塞式壓力繼電器
PTH壓力傳感器
MRQA溢流閥適用于帶蓄能器回路
RQ**-P溢流閥適用于帶蓄能器回路
RQ*M*-P自動卸荷閥或電磁卸荷閥
Z*P減壓閥
SUTX-P順序閥/卸荷閥/背壓閥/平衡閥
ZC*平衡閥
CR直動式壓力控制閥
CRQ先導式壓力控制閥
CD1-W直動式壓力控制閥
RM*-W壓力控制閥
RQ5-W溢流閥
RQM5-W電磁控制溢流閥具有卸載和壓力選擇功能
RQ*-P溢流閥
RQM*-P電磁溢流閥具有卸載和壓力選擇功能

意大利迪普馬DUPLOMATIC管式單向閥VD*-W*系列
高工作壓力 400 bar
管式單向閥VD*-W*帶“BSP”螺紋油口，適用于液壓管路中安裝。
該閥允許正向油液自由流動，反向禁止流動。
非工作狀態下，錐閥芯由彈簧保持關閉。當進油口“A”壓力大于彈簧壓力值和出油口“B”壓力值之和時，錐閥芯打開。
可提供8種規格， 大流量可達850 l/min，且可提供5種不同的開啟壓力。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
VD2-W* 油口1/4” 流量25 l/min 重量0,17kg  壓力400bar
VD3-W* 油口3/8” 流量40 l/min 重量0,26kg  壓力400bar
VD4-W* 油口1/2” 流量75 l/min 重量0,41kg  壓力400bar
VD5-W* 油口3/4” 流量125 l/min 重量0,6kg  壓力400bar
VD6-W* 油口1” 流量200 l/min 重量1,2kg  壓力320bar
VD7-W* 油口1 ?” 流量280 l/min 重量1,8kg  壓力320bar
VD8-W* 油口1 ?” 流量650 l/min 重量3,2kg  壓力320bar
VD9-W* 油口2” 流量850 l/min 重量4,8kg  壓力320bar




意大利迪普馬DUPLOMATIC數字電子控制單元，用于開環單電磁鐵比例閥EDC-1
技術參數
電源電壓  10-30V DC - 含波動值
所需功率  小20W - 大40W
輸出電流  小800mA - 大2600mA
電源電氣保護 過載超過33V 極性反轉
輸出電氣保護 短路
模擬量電氣保護 至30 V DC
可用參考輸入信號
(可經跳線選擇)
0 - 10V  輸入阻抗 100 k?
0 - 5V  輸入阻抗 100 k?
4 - 20 mA  輸入阻抗 大500 ?
插頭類型 DIN 43650
電磁兼容性 (EMC):
- 輻射 CEI EN 61000-6-4
- 抗擾 CEI EN 61000-6-2
絕緣防護等級 (CEI EN 60529) IP 65 - 67
工作溫度范圍  -20/ 70?C
重量  0.1kg
EDC-1型插頭是一種控制開環比例閥的數字放大器。 該單元提供和輸入信號成比例的可變電流，不受溫度變化或者負載阻抗的影響，2600 mA (全范圍值)的分辨率達到1%。
電磁鐵電源的PWM特性減小了閥的滯環，從而優化了控制精度。根據被控閥，放大器可優化定制各種不同的大電流規格和開關頻率(PWM)。
可通過放大器上的按鍵和顯示進行設定，或者通過RS232連接筆記本電腦,使用EDC-PC軟件設定。
功能說明
電源
插頭需要的供電電源為10 - 30 V DC (端子1和2)。
注意；插頭的電源電壓值必須高于所控制電磁鐵的額定工作電壓。電源電壓必須經過整流和濾波，并且大允許波動在上述電壓范圍內。
插頭所需要的功率由電源電壓值和供電電流大值決定(取決于卡的型號)。通常來說，所需功率的穩妥值可以認為是V x I的乘積。
例如： 插頭的大電流 = 800 mA且電源電壓為24 V DC，則所需要的功率約為20W。如果卡的大電流=1600 mA且電源電壓為24 VDC，則所使用的功率等于38.5 W。
電氣保護
插頭具有防止超壓和極性反轉的功能。輸出端有短路保護。
參考輸入信號
插頭可接受來自于外部發生器 (PLC, CNC)或者外部電位計的0 - 10V和0 - 5V電壓參考輸入信號，以及4 - 20 mA的電流信號。
信號
供電指示(電源)
顯示即表示插頭處于工作狀態并且由 24 V DC供電。
調節
有兩種調節模式：參數觀測和參數編輯。一種模式可實時監測各控制值，包括兩個通道中需要的和可讀的電流值。二種模式可進行工作參數觀測和編輯。
參數觀測
卡切換到參數觀測模式時，顯示的一個變化參數值為U1 (輸入信號)。
按下按鍵(1)后，顯示電磁鐵的輸入電流。 通過按鍵(1)，可切換不同的參數。每選中一個參數時，它的名字縮寫將會出現約一秒鐘。通過短暫地按下按鍵，當前參數名會顯示約一秒鐘。
可選擇的參數包括：
U1: 參考輸入信號：
0 10V
0 5V
4 - 20mA (顯示為2 - 10)
C1: 根據輸入信號所需要的電流，單位安培，范圍從0到2.6 A。
所有提到的參數，均可從位于插頭前面板的兩位數字顯示觀測到。
參數編輯
按住鍵(2) 至少3秒鐘后，進入?yún)?shù)編輯模式。一個顯示的參數是G1。若要修改此參數，可按住鍵(1) 2秒，直至顯示閃爍。使用鍵(2)增大數值，鍵(1)減小數值。同時按下兩個鍵，即可保存新的數值。顯示停止閃爍。
按鍵(2)可滾動顯示各參數。若需要修改其他參數，可重復上述修改參 數G1的各步驟。
可選擇的參數包括：
G1: “I Max” 電流， 以毫安表示。
此參數設定了參考輸入信號為大值 10 V(或者20 mA)時，供給電磁鐵的大電流。此參數用于限定閥控制的液壓尺寸大值。
默認值 = Imax
范圍 = Imax的50 - 100%
o1: “I Min” 電流， 以毫安表示。
此參數設定了參考輸入信號超出0,1 V (或者0,1 mA)限制時，電磁鐵的偏置電流。 此參數用于清除閥的不靈敏區域 (死區)。 默認值 = 0%范圍 = Imax的0 - 50%
u1: “Ramp?Up” 上升斜坡時間，單位秒。
此參數設定了輸入信號從0到100%變化時，電流的增大時間。 此參數用于減慢閥的響應時間，以防輸入信號出現突變。
默認值 = 00秒
范圍 = 00 - 50秒
d1: “Ramp?Dn” 下降斜坡時間，單位秒
此參數設定了輸入信號從100%到0變化時，電流的減小時間。 此參數用于減慢閥的響應時間，以防輸入信號出現突變。
默認值 = 00秒
范圍 = 00- 50秒
Fr: PWM頻率，單位Hertz。 此參數用于設定控制電流的脈動頻率PWM。減小PWM能夠提高閥的精度，但會降低調節穩定性。增大PWM能夠提高調節穩定性，但會增大滯環。
默認值 = PWM (根據卡的型號)
范圍 = 50 - 500Hz
錯誤信號
EE: 4 - 20 mA電纜破損錯誤信號 (閾值 3 mA)。關閉 24 V DC 電纜重置報警。
安裝
插頭式電子單元可以直接安裝在相應比例閥的電磁鐵上。 4芯連接電纜(單根電纜截面積0,5 mm2) 供貨時已預接線，標準長度2.5 m (DIN47100 標準)。
注釋 1 為了遵守EMC要求，控制單元的電氣連接必須符合接線圖，這非常重要。 通常，閥和電子單元的接線必須盡量遠離干擾源(例如動力電纜，電機，交換器和電氣開關)。
在有電磁干擾的環境下，必對接線做全面保護。
調試，控制設定和信號測量
設定裝置
可通過位于卡前面板的按鍵(1)和(2)修改設定，或者也可以通過使用EDC-PC硬件和軟件包實現。
EDC-PC 軟件
通過相應的硬件和軟件包(需單獨訂購)，可方便地讀取和設定插頭的參數值。
軟件通訊通過扁平電纜，和位于EDC-1面板上，保護蓋之后的相應插頭連接實現。EDC-PC僅保證與Windows 2000和Windows XP操 作系統兼容。
意大利迪普馬DUPLOMATIC放大板訂貨型號：
EDC-131/10E1
EDC-112/10E0
EDC-135/10E0

迪普馬DUPLOMATIC開關電磁閥節能裝置ECL-20
插頭式放大器
技術參數
電源電壓 V DC 8 ? 30 含波動值
最大電流 A 2,60
閥不切換狀態下電流消耗 mA 40
閥切換時的電流消耗 (30 VDC時) mA 10 max
滿功率供電時間 ms 50
保持電流調整范圍 % I MAX 50 ? 100
保持電流默認值 % I MAX 40
插頭類型 DIN 43650
電磁兼容性 (EMC)
- 輻射 CEI?EN 61000-6-4
- 抗擾性 CEI?EN 61000-6-2
根據 2004/108/CE標準
(見第5節 - 注釋)
絕緣防護等級 IP 65 - 67
工作溫度范圍 ?C -20 / 70
質量 kg 0,10
ECL插頭作為PLC直接控制開環開關閥的數字放大器使用。可提供不受溫度變化和負載阻抗影響的電流。
可通過按鈕設定，在內置面板顯示，或者通過通訊電纜及EDCPC/10軟件，和電腦通訊。
功能描述
電源
插頭供電電源24V DC (針腳1和2)。 電源電壓必須經過整流和濾波，并且不得高于6A。
注意：插頭的電源電壓值必須高于所控制電磁鐵的額定工作電壓。卡所需要的功率由電源電壓值和供電電流最大值決定。
電氣保護
插頭具有防止超壓和極性反轉的功能。輸出端有短路保護。
功能
此裝置工作時，一段時間內為電磁閥提供最大電流值，以保證整個閥完全得電(50 ms)。保持狀態時，電流自動減小。
信號
供電指示 (電源)
顯示即表示插頭處于工作狀態并且由 24 V DC供電。
調節
有兩種調節模式：參數觀測和參數編輯。第一種模式可實時監測各控制值，包括兩個通道中需要的和可讀的電流值。第二種模式可進行參數觀測和編輯。
參數觀測
卡切換到參數觀測模式時，顯示的第一個變化參數值為當前電磁鐵的參數C1值。
C1: 從插頭ECL給電磁鐵供電的實時電流值
U1: 起始輸入信號；9.9 = 起始激活
參數編輯
按住鍵至少3秒鐘后，進入?yún)?shù)編輯模式。
第一個顯示的參數是G1。 若要修改此參數，可按住鍵2秒，直至顯示閃爍。使用鍵增大數值，鍵減小數值。同時按下兩個鍵，即可保存新的數值。 顯示停止閃爍。
按鍵可滾動顯示各參數。若需要修改其他參數，可重復上述修改參數G1的各步驟。
安裝
插頭式電子單元可以直接安裝在相應開關閥的電磁鐵上。通過4芯插頭供電和輸入信號。
注意：請注意EMC要求，控制單元的電氣連接必須符合規定。
通常，閥和電子單元的接線必須盡量遠離干擾源，例如動力電纜，電機，交換器和電氣開關。
在有電磁干擾的環境下，必須對接線做全面保護。
調試，控制設定和信號
調試
可通過位于卡前面板的按鍵修改設定，或者也可以通過使用軟件包EDC-PC實現。
EDC-PC/10軟件 (代碼 3898301001)
通過相應的硬件和軟件包(需單獨訂購)，可方便地讀取和設定插頭的參數值。
軟件通訊通過扁平電纜和ECL插頭相連；插頭位于防護門之后。
EDC-PC/10軟件僅和Windows XP®操作系統兼容。
意大利迪普馬DUPLOMATIC插頭式放大器：
ECL-20




意大利迪普馬DUPLOMATIC數字放大器用于開環比例閥EDM-M*系列
EDM-M1 單電磁鐵
EDM-M2 雙電磁鐵
EDM-M3 兩個單電磁鐵獨立通道
導軌式安裝形式: DIN EN 50022
EDM-M*型卡是一種用于開環比例閥控制的數字放大器。其設計符合導軌式安裝形式：DIN?EN 50022。
該單元提供和參考輸入信號成比例的可變電流，不受溫度變化或者負載阻抗的影響。
電磁鐵電源的PWM特性減小了閥的滯環，從而優化了控制精度。該單元可提供三種主要形式，可控制單電磁鐵閥(M1)，雙電磁鐵閥(M2) 和兩個獨立通道控制兩個單電磁鐵閥(M3)。每個形式均可根據相應的閥，優化定制各種不同的 大電流規格和開關頻率(PWM)。
參數調節可通過前面板上的按鍵和顯示完成，或者通過RS232 或USB轉換器(EDMPC/20 軟件)，連接筆記本電腦實現。
電源電壓  10 - 30 V DC含波動值
所需功率  小20W - 大40W
輸出電流  小800mA - 大2600mA
電源電氣保護 過載超過33V 極性反轉
輸出電氣保護 短路
模擬量電氣保護 至30V DC 由于不正確的電源連接
可用參考輸入信號
0 - 10V 輸入阻抗 10-100 k?
?10V 輸入阻抗10-100 k?
4-20 mA 輸入阻抗  大500 ?
額外輸出口 ?10V DC至電源 50 50 mA至外部電位計
電磁兼容性 (EMC) 根據2004/108/CE 標準
外殼材料 熱塑性塑料聚酰胺
外殼尺寸  120 x 93 x 23mm
插頭 插入式接線端子帶緊固螺栓： 15針
工作溫度范圍 -20 / 70?C
質量  0,15kg

意大利迪普馬DUPLOMATIC放大板EDM-M*
功能說明
電源
放大板所需要的供電電源為10到30 V DC 之間(端子1和2)。
注意： 放大板的電源電壓值必須高于所控制電磁鐵的額定工作電壓。
電源電壓必須經過整流和濾波，并且 大允許波動在上述電壓范圍內。
卡所需要的功率由電源電壓值和供電電流 大值決定(取決于卡的型號)。 通常來說，所需功率的穩妥值可以認為是V x I的乘積。
例如： 卡的 大電流= 800 mA且電源電壓為24 V DC，則所需要的功率約為20W。如果卡的 大電流=1600 mA并且電源電壓為24 VDC，則所使用的功率等于38.5 W。
電氣保護
放大板具有防止超壓和極性反轉的功能。
輸出端有短路保護。
參考輸入信號
放大板可接受來自于外部發生器(PLC，CNC)，或者由卡本身供電的外部電位計，提供的電壓參考輸入信號0 - 10 V和? 10 V，以及電流參考輸入信號4 - 20 mA。相應的參考輸入值取決于卡的型號。
信號
供電指示(電源)
兩個紅色的顯示表示卡的電源：
亮 - 電源正常 不亮 - 無電源
閃爍 - 其他
放大板狀態輸出
放大板的狀態可通過位于針腳9 (參考零電源，針腳15)的“卡狀態輸出”進行檢測，帶220 K?負載阻抗， 大電流100 mA。若卡正常工作，此針腳處的電壓和電源相同；如果卡出現故障，輸出電壓為零。
故障包括：
低電壓 (低于10V)
短路
未連接線圈 如果針腳9的輸出過低，控制邏輯會禁止電源輸出供給電磁鐵。如果故障解除，放大板將會自動重啟。
調節
有兩種調節模式：參數觀測和參數編輯。一種模式可實時監測各控制值，包括兩個通道中需要的和可讀的電流值。二種模式可進行工作參數觀測和編輯。

參數觀測
放大板切換到參數觀測模式時，顯示的一個變化參數值為通道1的參考
輸入信號。
通過按鍵( )和(-)，可切換不同的參數。每選中一個參數時，它的名字縮寫將會出現約一秒鐘。
通過短暫地按下按鍵(E)，當前參數名會顯示約一秒鐘。
可選擇的參數包括：
U1: 通道1參考輸入信號:0 9,9V用于單電磁鐵4-20 mA；- 9,9/0/ 9,9 V用于雙電磁鐵4/12/20mA
C1:根據輸入信號，通道1所需要的電流，單位安培，范圍從0到3.0 A。
E1:通道1實際提供的電流，單位安培，范圍從0到3.0 A。
U2:通道2參考輸入信號：0 9,9V用于單電磁鐵4-20 mA；- 9,9/0/ 9,9 V用于雙電磁鐵4/12/20mA
C2:根據輸入信號，通道1所需要的電流，單位安培，范圍從0 到3.0 A。
E2:通道2實際提供的電流，單位安培，范圍從0到3.0 A。
所有提到的參數，均可從位于插頭前面板的兩位數字顯示觀測到。

參數編輯
按住鍵(-)1,5秒鐘以上，可從參數觀測模式切換到參數編輯模式，反之亦然。
在參數編輯模式中，和前述模式一樣，可通過短暫按下鍵( )和(-)，切換不同的參數。每選中一個參數時，它的名字縮寫將會出現約一秒鐘。 通過短暫地按下按鍵(E)，當前參數名會顯示約一秒鐘。 按住鍵(E)1,5秒鐘以上，參數名大約閃爍一秒鐘：通過按鍵( )和(-) ， 可修改參數值。每當這些按鍵中的一個被按下，相應值增大或者減小一個單位；按住按鍵不放，值可持續增大。
一旦編輯獲得所需要的值，通過按下按鍵(E)退出。此時，值存儲在EEPROM中，按鍵( )和(-)恢復其參數選擇功能。 一旦參數化循環完成，按住按鍵( )2秒以上，直至顯示開始閃爍， 所有參數都將被存儲到EEPROM中，并且重新回到參數觀測模式。

可選擇的參數包括：
G1: “I Max” 電流， 以毫安表示。
此參數設定了參考輸入信號為 大值 10 V (或者20 mA)時，供給通道1電磁鐵的 大電流。此參數用于限定閥控制的液壓尺寸 大值。
o1: “I Min” 電流， 以毫安表示。
此參數設定了參考輸入信號超出0,1 V (或者0,1 mA)的限制時，通道1電磁鐵的偏置電流。此參數用于清除閥的不靈敏區域(死 區)。
范圍 = I Max的0 - 50%
r1：“Max Ramp” - 斜坡時間，單位秒。 當參考輸入信號從零到100%變化時，該參數設定了通道1供給
電流從零到 大值所需的時間，反之亦然。此參數用于減慢閥的響應時間，以防輸入信號出現突變。
范圍 = 00 - 20 秒
u1: “Ramp Up” 上升斜坡時間，以斜坡時間r1的%進行表示。該參數設定了輸入信號從0到100%變化時，通道1的電流增大時間。
默認值 = 99%
范圍 = 00 - 99%
d1: “Ramp Dn” - 下降斜坡時間，以斜坡時間r1的%進行表示。該參數設定了輸入信號從100%到0變化時，通道1的電流減小時間。
默認值 = 99%
范圍 = 00 - 99%
G2: “I Max” - 電流， 以毫安表示。
此參數設定了參考輸入信號為 大值時，供給通道2電磁鐵的 大電流。
o2: “I Min” - 電流， 以毫安表示。
此參數設定了通道2電磁鐵的偏置電流。
范圍 = I Max的0 - 50%
r2: “Max Ramp” - 斜坡時間，單位秒。 當參考輸入信號從零到100%變化時，該參數設定了通道2供給
電流從零到 大值所需的時間，反之亦然。此參數用于減慢閥的響應時間，以防輸入信號出現突變。
范圍 = 00 - 20 秒
u2: “Ramp Up” 上升斜坡時間，以斜坡時間r2的%進行表示。該參數設定了輸入信號從0到100%變化時，通道2的電流增大時間。
默認值 = 99%
范圍 = 00 - 99%
d2: “Ramp Dn” 下降斜坡時間，以斜坡時間r2的%來進行表示。該參數設定了輸入信號從100%到0變化時，通道2的電流減小時
間。
默認值 = 99%
范圍 = 00 - 99%
Fr: “PWM Freq” - PWM，單位Hertz。 此參數用于設定控制電流的脈動頻率PWM。減小PWM能夠提 高閥的精度，但會降低調節穩定性。增大PWM能夠提高調節穩定性，但會增大滯環。
默認值 = PWM (根據卡的型號)
范圍 = 50 - 400Hz
U1 和 U2: 此參數表示設的量程范圍。
通過此參數(僅可通過軟件進行修改)，即使設低于10V，仍可保持同樣的分辨率。
例如：卡EDM-M121，帶10V指令且參數標準設定，輸出電流范圍1200 mA。如果“U” 的設定值為500，輸出電流范圍為600
mA。
如果卡被設定用于單電磁鐵閥，只有通道1 的參數可以觀測到。

安裝
此卡為導軌式安裝設計，符合DIN EN?50022形式。接線通過端子板完成，位于電子控制單元的底部。推薦截面積0.75 mm2，長度至20 m的電纜和截面積1.00 mm2 ，長度至40m的電纜，用于電源和電磁鐵連接。對于其他連接，推薦使用帶屏蔽護套的電纜，且僅卡側接地。
意大利迪普馬DUPLOMATIC放大板訂貨型號：
EDM-M212/30E1-B
EDM-M231/30E0-B
EDM-M31111/30E0-A
EDM-M31111/30E0-B
EDM-M31122/30E0-B
EDM-M212/30E0-B
EDM-M212/30E1-B
EDM-M231/31E0-B
EDM-M111/40E0-B
EDM-M112/40E1-B
EDM-M212/40E0-B
EDM-M212/40E1-B
EDM-M231/40E0-B

DUPLOMATIC比例壓力閥PRE3-140/20N-D24K1
