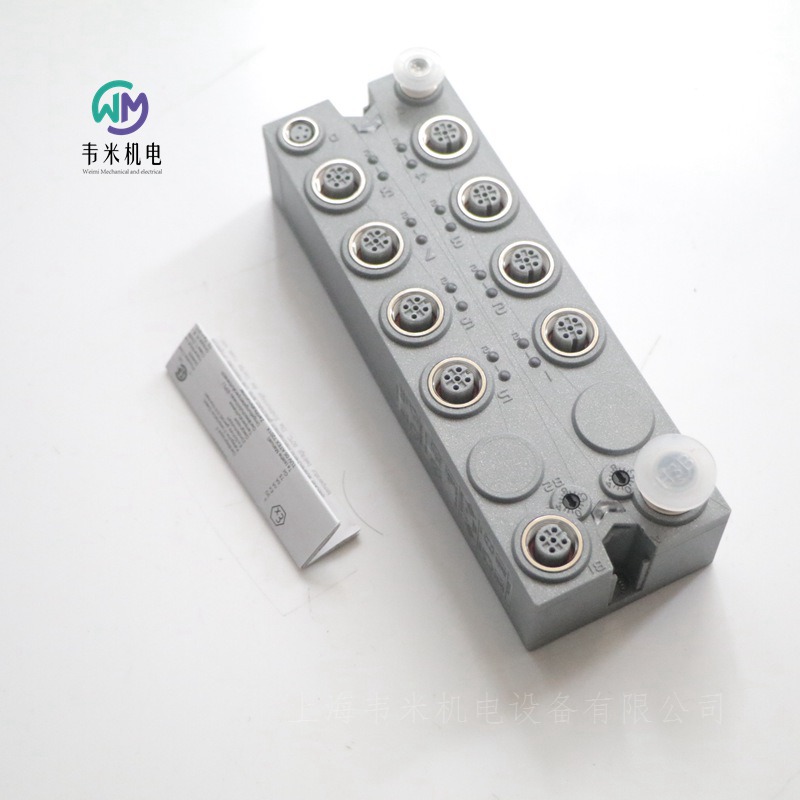

貝加萊B&R數字量混合模塊X67DM9331.L12
物料號:
X67DM9331.L12
描述:
8個數字通道，可配置為輸入或輸出
輸出可處理高達2A的電流
用于設置X2X鏈路地址的節點號開關
被動分配器的更換
所有輸出均具有單通道診斷功能
廣泛的附加狀態信息
該模塊配備了8個數字通道，可以配置為輸入或輸出。輸入端是為接收電路設計的，輸出端是為源電路設計的。輸出多可加載2 A。總電流為8 A。
用于設置X2X鏈路地址的節點號開關是一個獨特的功能。當模塊化機器配置發生變化時，例如，需要在一個固定地址定義某些模塊組，該地址獨立于生產線上的前一個模塊。所有后續標準模塊都引用此偏移，并自動將其用于尋址目的。
簡短說明
輸入/輸出模塊8個數字通道，可使用軟件配置為輸入或輸出
一般信息
通道和母線之間的絕緣電壓500Veff
標稱電壓24 VDC
B&R ID代碼0x1B15
傳感器/執行器電源
傳感器/執行器電流0.1 A
總電流0.5A
每個通道的狀態指示器I/O功能、每個通道的傳感器/執行器電源、電源電壓、總線功能
診斷
輸出是，使用LED狀態指示器和軟件
I/O電源是，使用LED狀態指示燈和軟件
傳感器/執行器電源是，使用LED狀態指示燈和軟件
連接類型
X2X鏈路M12，B編碼
輸入/輸出8x M12，A編碼
輸入/輸出電源M8，4針
電力消耗
內部I/O 1.7 W
X2X鏈路電源0.75 W
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60?C
T?V 05 ATEX 7201X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
KC是
I/O電源
標稱電壓24 VDC
電壓范圍18至30 VDC
集成保護反極性保護
電力消耗
傳感器/執行器電源大值。12瓦
傳感器/執行器電源
電壓輸入/輸出電源負壓降短路保護
大0.5A短路保護電壓降。2伏直流電
大電流總和。零點五一
防短路是
數字輸入
輸入特性符合EN 61131-2類型1
輸入電壓18至30 VDC
24 VDC典型輸入電流。4.4毫安
輸入電路接收器
輸入過濾器
硬件≤70μs
軟件默認值為0 ms，可在0到25 ms之間以0.2 ms的間隔進行配置
輸入電阻類型。5 kΩ
切換閾值
低<5 VDC
高壓>15VDC
數字輸出
可變電流源FET
開關電壓輸入/輸出電源減去剩余電壓
標稱輸出電流2A
總標稱電流8A
輸出電路源
輸出保護過電流或短路時的熱關斷、開關電感負載的集成保護、輸出電源的反極性保護
診斷狀態輸出監測，延遲10ms
輸出關閉時的漏電流為5?A
過載關機后開機約。10ms（取決于模塊溫度）
標稱電流為2A時，殘余電壓<0.5 V
峰值短路電流<21 A
切換延遲
0→1<250?s
1→0<270?s
開關頻率
大電阻負載。100赫茲
關閉感應負載時的制動電壓50 VDC
電氣性能
電氣隔離
通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
任何是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5?C
防護等級符合EN 60529 IP67
環境條件
溫度
操作-25至60?C
降級-
儲存-40至85?C
運輸-40至85?C
機械性能
尺寸
寬度53毫米
高度155毫米
深度42毫米
重量325克
連接扭矩
M8。大0.4牛米
M12大值。0.6牛米

貝加萊數字量混合模塊
X67DM1321
X67DM1321.L08
X67DM1321.L12
X67DM1321.L12-1
X67DM9321
X67DM9321.L12
X67DM9331.L12
X67UM1352
貝加萊閥島控制
X67DV1311.L08
X67DV1311.L12
貝加萊模擬量輸入模塊
X67AI1223
X67AI1233
X67AI1323
X67AI1333
X67AI2744
X67AI4850
X67AM1223
X67AM1323
X67UM1352
貝加萊模擬量輸出模塊
X67AM1223
X67AM1323
X67AO1223
X67AO1323
貝加萊模擬量混合模塊
X67AM1223
X67AM1323
貝加萊溫度模塊
X67AT1311
X67AT1322
X67AT1402
貝加萊電機模塊
X67MM2436
X67SM2436
X67SM4320
貝加萊其它功能
X67DS438A
X67UM1352
貝加萊計數模塊
X67DC1198
X67DC2322
X67DM1321
X67DM1321.L08
X67DM1321.L12
X67DM9321
X67DM9321.L12
貝加萊多功能
X67DC1198
X67DC2322
貝加萊通信模塊
X67IF1121-1

貝加萊數字量輸入模塊
物料號:
X20DI8371
描述:
8個數字輸入
接收器連接
單線連接
可以為整個模塊配置軟件輸入過濾器
該模塊配備了八個用于單線連接的輸入。該模塊是為匯點輸入布線而設計的。
簡短描述
I/O模塊8個數字輸入24 VDC，用于單線連接
一般信息
B&R ID代碼0xA4AB
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
功耗
總線0.18 W
內部I/O 1.2 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
數字輸入
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入電壓24 VDC-15%/ 20%
輸入電流為24 VDC典型值。3.75毫安
輸入電路接收器
輸入濾波器
硬件≤100μs
軟件默認值為1毫秒，可在0到25毫秒之間配置，增量為0.2毫秒
連接類型1線連接
輸入電阻類型。6.4 kΩ
切換閾值
低<5 VDC
高>15 VDC
通道和母線之間的絕緣電壓500 V
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊B&R數字量輸入模塊
物料號:
X20DI9372
描述:
12個數字輸入
源連接
單線連接
可以為整個模塊配置軟件輸入過濾器
該模塊配備了12個用于單線連接的輸入。該模塊是為電源輸入布線而設計的。
簡短描述
I/O模塊12個數字輸入24 VDC，用于單線連接
一般信息
B&R ID代碼0x1D28
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
功耗
總線0.18 W
內部I/O 1.75 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
數字輸入
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入電壓24 VDC-15%/ 20%
輸入電流為24 VDC典型值。3.75毫安
輸入電路源
輸入濾波器
硬件≤100μs
軟件默認值為1毫秒，可在0到25毫秒之間配置，增量為0.2毫秒
連接類型1線連接
輸入電阻類型。6.4 kΩ
切換閾值
低<5 VDC
高>15 VDC
通道和母線之間的絕緣電壓500 V
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額—參見“減額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊B&R數字量輸出模塊
物料號:
X20DO8322
描述:
8個數字輸出
源連接
單線連接
集成輸出保護
該模塊配備了8個用于單線連接的輸出，并設計用于電源輸出接線。
簡短描述
I/O模塊8數字輸出24 VDC，用于單線連接
一般信息
B&R ID代碼0xA4AC
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸出是，使用LED狀態指示器和軟件（輸出錯誤狀態）
功耗
總線0.26 W
內部I/O 0.8 W
執行器引起的額外功耗（電阻）[W] 0.42
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
數字輸出
可變電流源FET
標稱電壓24 VDC
開關電壓24 VDC-15%/ 20%
標稱輸出電流0.5 A
總標稱電流4 A
連接類型1線連接
輸出電路源
輸出保護過電流或短路時的熱關閉（見“短路峰值電流”值）
用于切換電感負載的內部續流二極管（見“切換電感負載”一節）
診斷狀態輸出監測，延時10毫秒
輸出關閉時的泄漏電流5?A
RDS（開）210 mΩ
峰值短路電流＜12 A
在過載停機或短路停機的情況下打開大約。10毫秒（取決于模塊溫度）
切換延遲
0→ 1<300?s
1.→ 0<300?s
開關頻率
大電阻負載。500赫茲
感應負載請參閱“切換感應負載”一節。
關閉感應負載時的制動電壓Typ。50伏直流電
通道和母線之間的絕緣電壓500 V
電氣特性
電氣隔離通道與總線隔離
通道未與通道和I/O電源隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊B&R數字量輸出模塊
物料號:
X20DO9322
描述:
12個數字輸出
源連接
單線連接
集成輸出保護
該模塊配備了12個用于單線連接的輸出。該模塊是為電源輸出布線而設計的。
簡短描述
I/O模塊12數字輸出24 VDC，用于單線連接
一般信息
B&R ID代碼0x1B9A
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸出是，使用LED狀態指示器和軟件（輸出錯誤狀態）
功耗
總線0.26 W
內部I/O 1.15 W
執行器引起的額外功耗（電阻）[W] 0.63
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
數字輸出
可變電流源FET
標稱電壓24 VDC
開關電壓24 VDC-15%/ 20%
標稱輸出電流0.5 A
總標稱電流6 A
連接類型1線連接
輸出電路源
輸出保護過電流或短路時的熱關閉（見“短路峰值電流”值）
用于切換電感負載的內部續流二極管（見“切換電感負載”一節）
診斷狀態輸出監測，延時10毫秒
輸出關閉時的泄漏電流5?A
RDS（開）210 mΩ
峰值短路電流＜12 A
在過載停機或短路停機的情況下打開大約。10毫秒（取決于模塊溫度）
切換延遲
0→ 1<300?s
1.→ 0<300?s
開關頻率
大電阻負載。500赫茲
感應負載請參閱“切換感應負載”一節。
關閉感應負載時的制動電壓Typ。50伏直流電
通道和母線之間的絕緣電壓500 V
電氣特性
電氣隔離通道與總線隔離
通道未與通道和I/O電源隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額—參見“減額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊B&R模擬量輸入模塊
物料號:
X20AI2632
描述:
2個模擬輸入
可能有電流或電壓信號
16位數字轉換器分辨率
同時輸入轉換
轉換時間非?？?br />該模塊配備了2個16位數字轉換器分辨率的輸入?？梢允褂貌煌亩俗釉陔娏骱碗妷盒盘?hào)之間進行選擇。
此模塊是為X20 6針接線板設計的。如果需要（例如出于后勤原因），也可以使用12引腳接線板。
簡短描述
I/O模塊2模擬輸入?10 V或0至20 mA
一般信息
B&R ID代碼0x1BA0
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸入是，使用LED狀態指示燈和軟件
通道類型是，使用軟件
功耗
總線0.01 W
內部I/O 1.2 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
模擬輸入
通過不同的端子連接輸入?10 V或0至20 mA
輸入類型差分輸入
數字轉換器分辨率
電壓?15位
當前15位
所有輸入的轉換時間為50μs
輸出格式INT
輸出格式
電壓INT 0x8001-0x7FFF/1 LSB=0x0001=305.176?V
電流INT 0x0000-0x7FFF/1 LSB=0x0001=610.352 nA
信號范圍內的輸入阻抗
電壓20 MΩ
電流-
負載
電壓-
電流<400Ω
輸入保護電源電壓接線保護
允許的輸入信號
大電壓。?30伏
大電流。?50毫安
過載時的數字值輸出
下沖
電壓0x8001
電流0x0000
超過
電壓0x7FFF
當前0x7FFF
轉換程序SAR
輸入濾波器硬件-三階低通濾波器/截止頻率10 kHz
大誤差
電壓
增益0.08%
偏移0.01%
現在的
增益0.08%
偏移0.02%
大增益漂移
電壓0.01%/?C
電流0.01%/?C
大偏移漂移
電壓0.001%/?C
電流0.002%/?C
共模抑制
直流70 dB
50赫茲70分貝
共模范圍?12 V
信道間串?dāng)_<-70dB
非線性
電壓<0.01%
電流<0.015%
通道和母線之間的絕緣電壓500 V
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB06或X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊B&R模擬量輸入模塊X20AI4622
物料號:
X20AI4622
描述:
X20模擬輸入模塊，4個輸入，?10 V或0至20 mA/4至20 mA，13位轉換器分辨率，可配置輸入濾波器
簡短描述
I/O模塊4模擬輸入?10 V或0至20 mA/4至20 mA
一般信息
B&R ID代碼0x1BAA
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸入是，使用LED狀態指示燈和軟件
通道類型是，使用軟件
功耗
總線0.01 W
內部I/O 1.1 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
模擬輸入
通過不同的端子連接輸入?10 V或0至20 mA/4至20 mA
輸入類型差分輸入
數字轉換器分辨率
電壓?12位
當前12位
所有輸入的轉換時間為400μs
輸出格式INT
輸出格式
電壓INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
電流INT 0x0000-0x7FFF/1 LSB=0x0008=4.883?A
信號范圍內的輸入阻抗
電壓20 MΩ
電流-
負載
電壓-
電流<400Ω
輸入保護電源電壓接線保護
允許的輸入信號
大電壓。?30伏
大電流。?50毫安
過載時數字值的輸出可配置
轉換程序SAR
輸入濾波器三階低通濾波器/截止頻率1 kHz
大誤差
電壓
增益0.08%
偏移0.015%
現在的
增益0至20毫安=0.08%/4至20毫安=0.1%
偏移0到20 mA=0.03%/4到20 mA＝0.0375%
大增益漂移
電壓0.006%/?C
電流0至20 mA=0.009%/?C
4至20 mA=0.0113%/?C
大偏移漂移
電壓0.002%/?C
電流0至20 mA=0.004%/?C
4至20 mA=0.005%/?C
共模抑制
直流70 dB
50赫茲70分貝
共模范圍?12 V
信道間串?dāng)_<-70dB
非線性
電壓<0.025%
電流<0.05%
通道和母線之間的絕緣電壓500 V
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊B&R模擬量輸入模塊
物料號:
X20AI8221
描述:
8個模擬輸入?10 V
13位數字轉換器分辨率
該模塊配備了8個輸入，具有13位（包括符號）數字轉換器分辨率。它可用于捕獲?10V范圍內的電壓信號。
簡短描述
I/O模塊8個模擬輸入?10 V
一般信息
B&R ID代碼0xD82F
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸入是，使用LED狀態指示燈和軟件
功耗
總線0.01 W
內部I/O 1.04 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
模擬輸入
輸入?10 V
輸入類型差分輸入
數字轉換器分辨率?12位
所有輸入的轉換時間為1ms
輸出格式
數據類型INT
電壓INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
信號范圍內的輸入阻抗為20 MΩ
輸入保護電源電壓接線保護
開路檢測是，使用軟件
反極性保護是
允許的輸入信號大值。?30伏
過載時數字值的輸出可配置
轉換程序SAR
輸入濾波器三階低通濾波器/截止頻率1 kHz
大誤差
增益0.08%
偏移0.015%
大增益漂移0.006%/?C
大偏移漂移0.002%/?C
共模抑制
直流70 dB
50赫茲70分貝
共模范圍?12 V
信道間串?dāng)_-70 dB
非線性<0.025%
通道和總線之間的絕緣電壓500 VDC，1分鐘
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB1F。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊B&R模擬量輸出模塊
物料號:
X20AO4622
描述:
4個模擬輸出
可能有電流或電壓信號
13位數字轉換器分辨率
X20模擬輸出模塊，4個輸出，10 V或0至20 mA/4至20 mA，13位轉換器分辨率
簡短描述
I/O模塊4模擬輸出?10 V或0至20 mA/4至20 mA
一般信息
B&R ID代碼0x1BA3
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
通道類型是，使用軟件
功耗
總線0.01 W
內部I/O 1.8 W（版本≥J0）、2.2 W（版本<J0）
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
模擬輸出
通過不同端子輸出?10 V或0至20 mA/4至20 mA
電壓>5 V時的大輸出電流為10 mA
電壓<5 V時為15 mA
數字轉換器分辨率
電壓?12位
當前12位
所有輸出的轉換時間為300?s
整個范圍內輸出變化的穩定時間為500?s
開關行為內部啟用繼電器啟動
大誤差
增益0.08%
偏移0.05%
電壓
增益0.08%
偏移0.05%
現在的
增益0.09%
偏移0.05%
輸出保護短路保護
輸出格式
電壓INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
電流INT 0x0000-0x7FFF/1 LSB=0x0008=4.883?A
每個通道的負載
大電壓。?10 mA，負載≥1 k?
電流負載大600Ω（Rev.≥J0），500Ω（Rev.<J0）
防短路限流?40 mA
輸出濾波器一階低通濾波器/截止頻率10kHz
大增益漂移0.015%/?C
大增益漂移
電壓0.015%/?C
電流0.02%/?C
大偏移漂移0.032%/?C
大偏移漂移
電壓0.032%/?C
電流0.032%/?C
負載變化引起的錯誤
大電壓。0.11%，從10 MΩ開始→ 1 kΩ，電阻
大電流。0.5%，從1Ω開始→ 600Ω，電阻
非線性<0.007%
通道和母線之間的絕緣電壓500 V
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C（Rev.≥J0），0至55?C（Rev.<J0）
垂直安裝方向-25至50?C（Rev.≥J0），0至50?C.（Rev.<J0）
減額—參見“減額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊數字量混合模塊X67DM9331.L12
