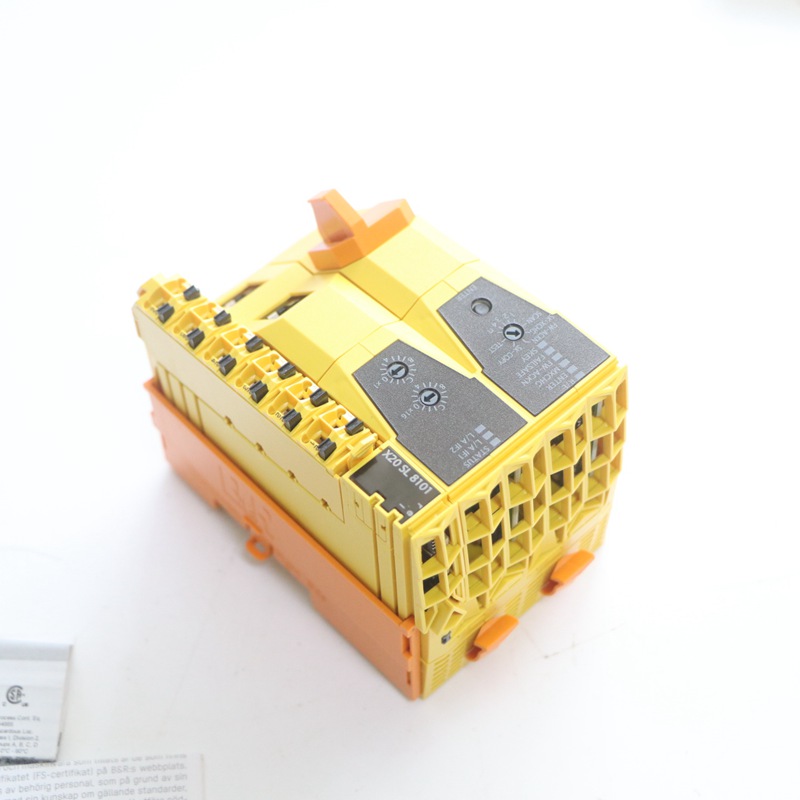

貝加萊B&RCPU模塊X20SL8101
物料號:
X20SL8101
描述:
openSAFETY管理器，多可支持280個SafeNODE
使用Automation Studio/Safe DESIGNER靈活編程
安全機器選項的創新管理（SafeOPTION）
參數和配置管理
該模塊配備了SafeLOGIC功能，使其能夠安全地執行在SafeDESIGNER中設計的應用程序。該模塊可用于PL e或SIL 3以下的安全相關應用。
此外，該模塊還協調應用程序中涉及的所有模塊的安全相關通信。在此背景下，該模塊還監控這些模塊的配置，并在必要時向模塊自動下載參數。這保證了在涉及模塊更換和服務的所有場景中，從安全的角度來看，網絡中的模塊配置是一致和正確的。這些服務由SafeLOGIC控制器執行。
簡短說明
POWERLINK接口
系統模塊CPU
一般信息
B&R ID代碼0xE649
系統要求
Automation Studio 4.1.6或更高版本
自動化運行時F4.09或更高版本，F(xiàn)4.10或更新版本，A4.23或更高
SafeDESIGNER 4.1.0或更高版本
安全版本1.7或更高版本
mapp技術包mapp安全5.7.0或更高版本
無風扇冷卻
狀態指示器CPU功能、POWERLINK、SafeKEY
診斷
CPU功能是，使用LED狀態指示燈
POWERLINK是，使用LED狀態指示燈
SafeKEY是，使用LED狀態指示燈
支持
動態節點分配（DNA）是
停電模式
范圍網絡段
功能可編程
獨立模式是
功耗5.3 W
X2X-Link電源的功耗為1.42 W
電力消耗
內部I/O 0.6 W
致動器引起的額外功耗（電阻）[W]-
電氣隔離
現場總線-X2X鏈路是
現場總線-輸入/輸出是
認證證書
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工業系統
功能安全認證
美國國立大學1998:2013
功能安全I(xiàn)EC 61508:2010，SIL 3
EN 62061:2005/A2:2015，第3部分
EN ISO 13849-1:2015，類別。4/PL e
IEC 61511:2004，國際標準化組織第3版
功能安全EN 50156-1:2004
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：A（0至45?C）
濕度：B（高達100%）
振動：A（0.7克）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC21B
溫度：5-45?C
振動：0.7克
EMC：橋梁和露天甲板
安全特性
EN ISO 13849-1:2015
類別類別。4.
PL PL e
直流電>94%
每通道MTTFD 2500年
大任務時間。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL-CL-SIL 3
SFF>90%
每個通道的PFH/PFHd<1*10-10
PFH/PFHd
openSAFETY接線可忽略不計
openSAFETY無線<1*10-14*每小時openSAFETY數據包數量
每個通道的PFD<2*10-5
驗證試驗間隔（PT）20年
功能
相互溝通是
支持安全調試選項
布爾512
INT 64
UINT 64
力64
學員64
SafeMOTION支持是，取決于SafeKEY上可用的操作許可證數量
SafeMOTION軸的大數量70，取決于所用模塊的數據寬度
計時精度Time*0.05 安全應用的循環時間
短任務類周期時間1ms
SafeNODE 280的大數量取決于SafeKEY上可用的操作許可證數量和可用資源
POWERLINK控制節點的大數量為100
CPU和SafeLOGIC控制器之間的數據交換
每個方向的大總數據寬度512字節
每個方向的大數據點數量
BOOL 1024
整數128
UINT 128
力64
學員64
安全域和安全域之間的數據交換
用作管理安全域是，從mapp安全5.10.0和硬件升級2.2.1.0開始
用作連接的安全域是，從mapp安全5.10.0和硬件升級2.2.1.0開始
每個方向的大總數據寬度為64字節
每個方向的大數據點總數16
每個方向的大數據點數量
布爾128
INT 16
UINT 16
力16
學員16
從mapp安全5.10.0和硬件升級2.2.1.0開始，鏈接的管理安全域的大數量：20
SafeDESIGNER應用的極限值
SafeDESIGNER信息窗口條目的大可用資源
FB實例4096
標記存儲器262144字節
堆棧內存32768字節
安全輸入數據存儲器6144字節
安全輸出數據存儲器2048字節
標準輸入數據存儲器1024字節
標準輸出數據存儲器1024字節
標記數16382
其他SafeDESIGNER限值
功能塊類型的大數量512
力變量的大數量64
具有變量狀態的變量的大數量1023
輸入SL/BC/X2X鏈路電源
輸入電壓24 VDC-15%/ 20%
輸入電流大值。零點九一
保險絲集成，不可更換
反極性保護是
輸出SL/BC/X2X鏈路電源
標稱輸出功率7W
并聯是
冗余操作是
過載特性防短路、臨時過載
輸入I/O電源
輸入電壓24 VDC-15%/ 20%
保險絲所需線路保險絲：大10A，緩慢熔斷
反極性保護是
輸出I/O電源
標稱輸出電壓24 VDC
短路行為所需線路保險絲
允許的接觸負載10A
接口
現場總線POWERLINK控制節點
變體2x屏蔽RJ45端口（集線器）
大線路長度。2個節點之間100米（分段長度）
傳輸速率100 Mbit/s
換乘
物理層100BASE-TX
半雙工是
全雙工否
自動協商是
自動MDI/MDIX是
小循環時間
現場總線200?s
X2X鏈路200?s
總線系統之間可能同步是
操作條件
安裝方向
水平是
垂直是
安裝海拔高度0至2000米，無限制
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向0至60?C
垂直安裝方向0至45?C
降額見“降額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意使用X20MK配置器訂購SafeKEY和SafeLOGIC功能范圍。
X20端蓋板（右）包含在交付中
12針X20接線端子，安全鍵，包括在交付中
交付時包括SafeKEY保險
尺寸
寬度62.5 0.2mm
高度99毫米
深度75毫米
重量190克
貝加萊CPU
X20SL8100
X20SL8101
X20SL8110
貝加萊智能可編程模塊
X20SLX210
X20SLX402
X20SLX410
X20SLX806
X20SLX811
X20SLX842
X20SLX910
貝加萊電源模塊
X20SP1130
貝加萊數字量輸入模塊
X20SI2100
X20SI4100
X20SI8110
X20SI9100
貝加萊數字量輸出模塊
X20SO2110
X20SO2120
X20SO2530
X20SO4110
X20SO4120
X20SO6300
貝加萊數字量混合模塊
X20SC0402
X20SC0806
X20SC0842
X20SC2212
X20SC2432
貝加萊模擬量輸入模塊
X20SA4430

貝加萊B&R電源模塊X20PS9600
物料號:
X20PS9600
描述:
Compact-S CPU、X2X鏈路和內部I/O電源的電源
電源和CPU/X2X-Link電源的電隔離
通過多個電源模塊的并行操作，可以實現CPU/X2X-Link電源的冗余
RS232可配置為在線接口
CAN總線
電源模塊與X20 Compact-S CPU一起使用。它有一個用于Compact-S CPU、X2X鏈路和內部I/O電源的饋線。
簡短說明
用于Compact-S PLC、X2X-Link電源和I/O的24 VDC電源模塊
接口1x RS232、1x RS485、1x CAN總線
一般信息
B&R ID代碼0xEB03
狀態指示燈過載、工作狀態、模塊狀態、RS232、RS485、CAN總線
診斷
模塊運行/錯誤是，使用LED狀態指示燈和軟件
CAN總線數據傳輸是，使用LED狀態指示燈
RS232數據傳輸是，使用LED狀態指示燈
RS485數據傳輸是，使用LED狀態指示燈
過載是，使用LED狀態指示燈和軟件
X2X-Link電源的功耗為1.42 W
電力消耗
內部I/O 0.6 W
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
DNV溫度：B（0至55?C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
CPU/X2X鏈路電源輸入
輸入電壓24 VDC-15%/ 20%
輸入電流大值。零點七一
保險絲集成，不可更換
反極性保護是
CPU/X2X鏈路電源輸出
標稱輸出功率7W
并聯是
冗余操作是
過載特性防短路、臨時過載
輸入I/O電源
輸入電壓24 VDC-15%/ 20%
保險絲所需線路保險絲：大10A，緩慢熔斷
反極性保護否
輸出I/O電源
標稱輸出電壓24 VDC
短路行為所需線路保險絲
允許的接觸負載10A
接口
接口IF1
信號RS232或RS485
使用12針接線板X20TB12進行變型連接
大傳輸速率。115.2 kbit/s
接口IF3
信號CAN總線
使用12針接線板X20TB12進行變型連接
大傳輸速率。1 Mbit/s
電氣性能
電氣隔離PLC/X2X鏈路電源與PLC/X2X-Link電源隔離
I/O電源未與I/O電源隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
降額見“降額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB12。
分別訂購1個緊湊型S PLC底座X20BB5x、X20BB6x或X20BB7x。
間距12.5 0.2mm

貝加萊B&R電源模塊X20PS9602
物料號:
X20PS9602
描述:
Compact-S CPU、X2X鏈路和內部I/O電源的電源
適用于小型X20系統的經濟高效的電源模塊
電源和CPU/X2X-Link電源沒有電隔離
通過多個電源模塊的并行操作，無法擴展或冗余CPU/X2X-Link電源
RS232可配置為在線接口
CAN總線
電源模塊與X20 Compact-S CPU一起使用。它有一個用于Compact-S CPU、X2X鏈路和內部I/O電源的饋線。
該模塊旨在作為小型X20系統的經濟的電源模塊。無法使用電源模塊X20PS3300或X20PS3310擴展或冗余X2X-Link網絡。也不能使用總線發射器擴展X20系統。
簡短說明
用于Compact-S PLC、X2X-Link電源和I/O的24 VDC電源模塊
接口1x RS232、1x RS485、1x CAN總線
一般信息
B&R ID代碼0xEB04
狀態指示燈工作狀態、模塊狀態、RS232、RS485、CAN總線
診斷
模塊運行/錯誤是，使用LED狀態指示燈和軟件
CAN總線數據傳輸是，使用LED狀態指示燈
RS232數據傳輸是，使用LED狀態指示燈
RS485數據傳輸是，使用LED狀態指示燈
過載是，使用LED狀態指示燈和軟件
X2X-Link電源的功耗為1.64 W
電力消耗
內部I/O 0.6 W
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
DNV溫度：B（0至55?C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
CPU/X2X鏈路電源輸入
輸入電壓24 VDC-15%/ 20%
輸入電流大值。零點七一
保險絲集成，不可更換
反極性保護是
CPU/X2X鏈路電源輸出
標稱輸出功率7W
并聯連接否
冗余操作否
過載特性防短路、臨時過載
輸入I/O電源
輸入電壓24 VDC-15%/ 20%
保險絲所需線路保險絲：大10A，緩慢熔斷
反極性保護否
輸出I/O電源
標稱輸出電壓24 VDC
短路行為所需線路保險絲
允許的接觸負載10A
接口
接口IF1
信號RS232或RS485
通過12針接線板X20TB12進行變體連接
大傳輸速率。115.2 kbit/s
接口IF3
信號CAN總線
通過12針接線板X20TB12進行變體連接
大傳輸速率。1 Mbit/s
電氣性能
電氣隔離PLC/X2X鏈路電源未與PLC/X2X-Link電源隔離，I/O電源未與I/O電源隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
降額見“降額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB12。
分別訂購1個緊湊型S PLC底座X20BB5x、X20BB6x或X20BB7x。
間距12.5 0.2mm

貝加萊B&R模擬量輸入模塊X20AI1744-3
物料號:
X20AI1744-3
描述:
1個全橋應變計輸入
數據輸出速率可配置為0.1 Hz至7.5 kHz
特殊操作模式（同步模式和多次采樣）
可配置的過濾器級別
該模塊可與4線和6線應變計稱重傳感器配合使用。該模塊應用的概念需要在測量系統中進行補償。這種補償消除了測量電路中的絕對不確定性，如元件公差、有效橋電壓或零點偏移。測量精度是指絕對（補償）值，它只會隨著工作溫度的變化而變化。
簡短說明
I/O模塊1全橋應變計輸入
一般信息
B&R ID代碼0xA4EF
狀態指示器通道狀態、操作狀態、模塊狀態
診斷
模塊運行/錯誤是，使用LED狀態指示燈和軟件
斷路是，使用LED狀態指示燈和軟件
使用LED狀態指示燈和軟件輸入Yes
電力消耗
0.01 W總線
內部I/O 0.5 W
致動器引起的額外功耗（電阻）[W]大值 0.36
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
KC是
全橋應變計
應變計系數2至256 mV/V，可使用軟件配置
連接4線或6線連接
輸入類型差分，用于評估全橋應變計
數字轉換器分辨率24位
轉換時間取決于配置的數據輸出速率
數據輸出速率為每秒0.1-7500個樣本，可使用軟件（fDATA）進行配置
輸入過濾器
截止頻率5Hz
訂單3
斜率60 dB
ADC濾波器特性Sigma-delta，請參閱“Sigma-denta A/D轉換器的濾波器特性”一節
工作范圍/測量傳感器85至5000Ω
電纜長度的影響見“計算示例”一節。
輸入保護RC保護
共模范圍0至3 VDC
輸入“輸入 ”和“輸入-”的允許輸入電壓范圍（相對于電位應變計GND）
輸入和總線之間的絕緣電壓500Veff
Sigma-delta轉換程序
數字值輸出
斷橋供電線路值接近0
傳感器斷線值接近?結束值（狀態位“線路監測”設置在寄存器“模塊狀態”中）
值0xFF800001到0x007FFFFF的有效范圍（-8388607到8388607）
應變計供應
電壓5.5 VDC/大65 mA
防短路和過載是
短路保護大電壓降。65 mA和25?C時為0.2 VDC
量化
LSB值（16位）
2 mV/V 336 nV
4 mV/V 671 nV
8 mV/V 1.343?V
16 mV/V 2.686?V
32毫伏/伏5.371μV
64毫伏/伏10.74μV
128毫伏/伏21.48μV
256毫伏/伏42.97μV
LSB值（24位）
2 mV/V 1.31 nV
4 mV/V 2.62 nV
8 mV/V 5.25 nV
16毫伏/伏10.49毫伏
32毫伏/伏20.98毫伏
64毫伏/伏41.96毫伏
128毫伏/伏83.92毫伏
256毫伏/伏167.85毫伏
溫度系數
版本≥E0 10 ppm/?C
版本<E0 30 ppm/?C
大增益漂移12 ppm/?C
大偏移漂移2ppm/?C
非線性<10ppm
電氣性能
電氣隔離母線與模擬輸入和應變計電源電壓隔離
通道未與I/O電源隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
降額見“硬件配置”一節
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm


貝加萊B&R溫度測量模塊X20ATB312
物料號:
X20ATB312
描述:
4個電阻溫度測量輸入
PT100傳感器
直接電阻測量也是如此
4線測量
可以配置過濾時間
工作時間：測量時刻
該模塊配備了4個輸入，用于PT100 4線電阻溫度測量。
簡短說明
用于Pt100電阻溫度測量的I/O模塊4個輸入
一般信息
B&R ID代碼0xE0EF
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
診斷
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸入是，使用LED狀態指示燈和軟件
電力消耗
0.01 W總線
內部I/O 0.5 W（版本≥D0），0.6 W（版本<D0）
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
電阻測量溫度輸入
4線連接的恒流電源輸入電阻測量
數字轉換器分辨率24位
濾波器時間可在1至200毫秒之間配置
轉換時間
1個信道20ms，帶50Hz濾波器
2個通道，每個通道40毫秒，帶50赫茲濾波器
Sigma-delta轉換程序
電阻測量輸出格式DINT或UDINT
溫度測量范圍-200至850?C
電阻測量范圍0.5至390Ω
溫度傳感器分辨率1 LSB=0.01?C
電阻測量分辨率0.001Ω
輸入濾波器一階低通濾波器/截止頻率1050 Hz
傳感器標準EN 60751
通道和母線之間的絕緣電壓500Veff
線性化方法內部
測量電流1mA
溫度傳感器正常化-200.0至850.0?C
參考1568Ω?0.1%
允許的輸入信號短期大28.8 V
25?C時的大誤差
增益?0.0059%
偏移?0.0015%
大增益漂移?0.00065%/?C
大偏移漂移?0.000025%/?C
非線性<0.001%
電阻測量的標準化值范圍為19至390Ω
溫度測量監測
范圍下沖0x80000001
范圍超調0x7FFFFFFF
開路0x7FFFFFFF
一般故障0x80000000
打開輸入0x7FFFFFFF
電阻測量監測
范圍下沖0x80000001
范圍超調0xFFFFFFFF
斷路0xFFFFFFFF
一般故障0x80000000
電氣性能
電氣隔離通道與母線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
降級-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB1F。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊B&R總線控制器系統模塊X20BB80
物料號:
X20BB80
描述:
總線模塊上使用以下模塊：
基礎模塊（BC、HB等）
電源模塊
左右端蓋板包含在交付中。
簡短說明
總線模塊總線基座-總線控制器現場總線接口和總線控制器電源模塊的背板
一般信息
電力消耗
0.25 W母線
內部I/O-
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
KC是
I/O電源
標稱電壓24 VDC
允許的接觸負載10A
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
降級-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注交付時包括左右X20端蓋板
間距37.5 0.2mm

貝加萊B&R擴展型總線控制器系統模塊X20BB82
物料號:
X20BB82
描述:
帶2個擴展槽的總線底座
總線模塊有2個擴展槽。本模塊使用以下模塊：
基礎模塊（BC、HB等）
兩個附加模塊（IF、HB等）
電源模塊
左右端蓋板包含在交付中。
簡短說明
總線模塊帶2個擴展槽的總線基座
一般信息
電力消耗
0.70 W公交車
內部I/O-
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
KC是
I/O電源
標稱電壓24 VDC
允許的接觸負載10A
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
降級-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注交付時包括左右X20端蓋板
節距87.5 0.2mm

貝加萊B&R總線控制器模塊X20BC00E3
物料號:
X20BC00E3
描述:
現場總線：PROFINET IO
通過現場總線進行I/O配置
符合性等級B（RT）
小循環時間1ms
用于為多個從屬設備布線的集成交換機
100 Mbit/s全雙工模式
多可達1440字節的輸入數據和1440字節的輸出數據是可能的
綜合網站
主環境中運行時的PROFINET診斷和模塊診斷
運行時使用網站或SNMP進行模塊和交換機診斷
PROFINET（過程現場網絡）是一種工業以太網協議。它使用TCP/IP，具有實時性。
X20模塊或基于X2X-Link的其他模塊可以連接到總線控制器。PROFINET對模塊化系統配置提供了佳支持。使用設備描述文件（GSDML格式），很容易在主設備制造商的相應工程工具中處理項目配置。
簡短說明
總線控制器PROFINET IO從站
一般信息
B&R ID代碼0xBB7D
狀態指示器模塊狀態、總線功能
診斷
模塊狀態是，使用LED狀態指示燈和軟件
總線功能是，使用LED狀態指示燈和軟件
電力消耗
2.5 W公交車
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
接口
現場總線PROFINET IO從站
PROFINET屬性
符合性等級B
性能等級RT
變體2x屏蔽RJ45（開關）
大線路長度。2個車站之間100米（路段長度）
傳輸速率100 Mbit/s
換乘
物理層100BASE-TX
半雙工是
全雙工是
自動協商是
自動MDI/MDIX是
小循環時間
現場總線1ms
X2X鏈路250μs
總線系統之間可能同步是
電氣性能
電氣隔離PROFINET與總線和I/O隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
降級-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB12。
單獨訂購1x電源模塊X20PS9400或X20PS9402。
單獨訂購1x總線底座X20BB80。
間距37.5 0.2mm

貝加萊B&R總線控制器X20BC0063
物料號:
X20BC0063
描述:
現場總線：PROFIBUS DP
通過現場總線進行I/O配置
根據PROFIBUS DP標準進行廣泛的設備、模塊和通道診斷
即使在某些節點丟失或斷電時，與X2X鏈路I/O節點的通信也能正常工作
PROFIBUS DP基于RS485接口的物理原理。數據傳輸使用混合總線訪問程序進行控制：活動站通過令牌傳遞程序接收通信權限，然后可以根據主從原則訪問網絡上的所有站。可以配置令牌的大流通時間，從而產生定義的循環時間。
訪問代表了用戶用于循環和非循環數據傳輸?shù)母鞣N服務。
該總線控制器可以將X2X-Link I/O節點連接到PROFIBUS DP。它支持PROFIBUS DP及其所有選項和其他附加屬性。除了PROFIBUS標準中提供的設備、模塊和通道診斷外，還可以切換到S7格式的插槽診斷選項。
X20或基于X2X-Link的其他模塊可以連接到總線控制器。PROFIBUS DP對模塊化系統的配置提供了佳支持。
對于多功能模塊，在總線控制器自動配置的情況下，總線控制器僅支持默認功能模型。
簡短說明
總線控制器PROFIBUS DP V0從站
一般信息
B&R ID代碼0x1F1C
狀態指示器模塊狀態、總線功能、數據傳輸
診斷
模塊狀態是，使用LED狀態指示燈和軟件
總線功能是，使用LED狀態指示燈
數據傳輸是，使用LED狀態指示燈
電力消耗
2.3 W總線
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
KC是
接口
現場總線PROFIBUS DP V0從站
變體9針內螺紋DSUB連接器
大距離1200米
大傳輸速率。12 Mbit/s
默認傳輸速率自動傳輸速率檢測
小循環時間
現場總線無限制
X2X鏈路400μs
總線系統之間可能同步否
電氣性能
電氣隔離PROFIBUS與I/O隔離
PROFIBUS未與總線隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
降級-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB12。
單獨訂購1x電源模塊X20PS9400或X20PS9402。
單獨訂購1x總線底座X20BB80。
間距37.5 0.2mm

貝加萊CPU模塊X20SL8101
