REXROTH壓力傳感器現貨庫存HM20-23/100-C-K35-N，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

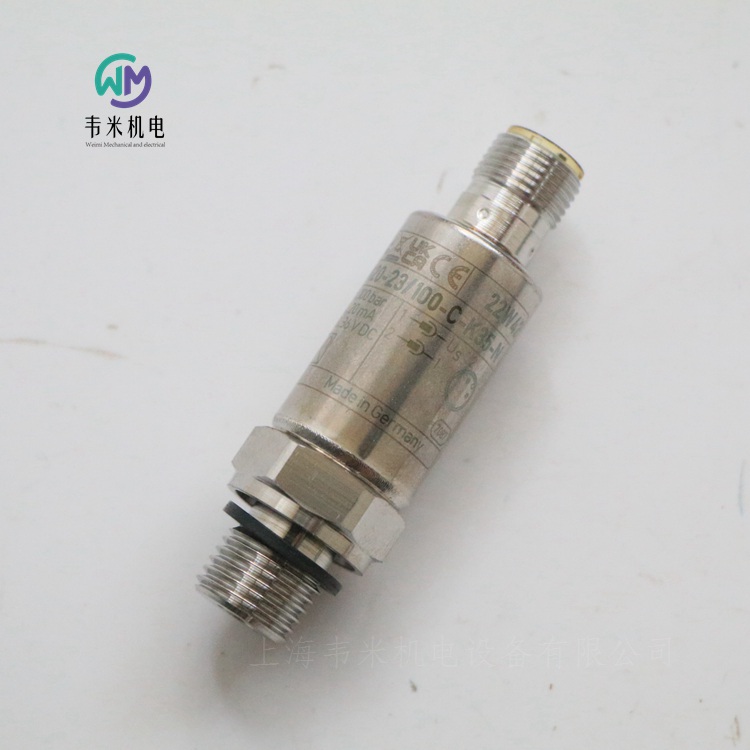

力士樂REXROTH壓力傳感器 HM 20-2X/100-C-K35-N
R901342024 HM20-22/100-C-K35
R901342024 HM20-23/100-C-K35-N
壓力傳感器，帶模擬輸出 4 … 20 mA，壓力范圍 0 … 100 bar，4 針設備插頭 M12x1，A 編碼，節流元件
信號上升時間短 < 1 ms 用于動態壓力控制。所有與介質接觸的部件均由不銹鋼制成。測量精度高 < 0.5% FS。出色的過載和爆裂行為。
薄膜測量池
模擬量輸出：4 … 20 mA
液壓接口 G1 / 4
壓力通道內的節流元件
4 針設備插頭，M12x1，A 編碼
連接圖 外螺紋 G1/4
壓力 [bar] 100
輸出信號 4 … 20 mA
電源電壓 24 VDC
電插頭 4 針設備插頭，M12x1，A 編碼
指示 否
電氣連接說明 4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101
符合性說明 CE - 電磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液壓油 HL,HLP,HFC,氮?dú)猓ǜ哌_(dá) 300 bar）
密封元件 NBR
重量 [kg]0.063

力士樂REXROTH帶感應式位置傳感器的先導式比例減壓閥
DREB6X
0811402080 DREBE6X-1X/175MG24K31A1M
0811402051 DREB6X-11/175MG24-25Z4M
規格 6
組件系列 1X
大工作壓力 315 bar
先導流量  ≈ 0.6 l/min
大流量 40 l/min
安裝位置  任意
重量  2.4kg
環境溫度范圍  -20 … 50℃
液壓油溫度范圍  -20 … 80℃
粘度范圍  10 … 800mm?/s
滯后  ≤ 1%
控制值壓力特性曲線的制造公差  ≤ 10%
大線圈電流  2.5A
電磁線圈電阻（20 ?C 時的低溫值）  3Ω
占空比  100%
防護等級符合 DIN EN 60529  IP65
用于系統壓力減壓的先導式閥門，位于執行機構（僅內部先導油供油）
三通型號
可通過線圈電樞位置相對于壓縮彈簧調節
位置控制，小滯后 < 1%，驅動時間短
大壓力限制（即使有故障電子元件）
用于底板安裝：孔圖按 ISO 4401
DREB6X 型比例減壓閥屬于先導式減壓閥；其主級為三通型號。先導控制閥（DBV 先導級）具有通過 P 的流量控制的內部先導油供油。操作由作用于彈簧的位置控制比例電磁鐵進行。從而實現短驅動時間和小滯后?？赏ㄟ^(guò)線圈電流對 A 處壓力（執行機構）進行無級設置進而減少對閥門的使用。

力士樂REXROTH先導式比例減壓閥，內置有電子控制單元(OBE)和位置反饋器
型號DREBE6X
通徑(NG)6
設備系列1X
工作壓力P315 bar,T 250 bar
體積流量40 l/min
特征
-具有位置反饋功能和內置式電子控制單元的先導閥，用于降低負載上的系統壓力(控制油僅在內部)
-三通型式(P-A/A一T)，Pmin一PT
-可通過銜鐵相對于壓縮彈簧的位置進行調節
-位置可調，小滯后量<1%，執行時間短，參見技術參數
-即使當電子控制單元損壞時，也能程度地實現過壓保護(線圈電流Ⅰ>Imax)
-用于閥板安裝，安裝孔符合ISO 4401-03-02-O-O5，安裝板根據產品目錄RC45053(單獨訂購)
-線纜插座根據DIN 43563-AM6，參見產品目錄RD o80o8(單獨訂購)
-適用于內置式電子控制單元
CE，EMV規范EN 61000-6-2:2002-08和EN 61000-6-3:2002-08均能滿足
U=24 Vnom
電氣連接6P PE
控制信號
標準型0... 10 V(A1)
變型4...20 mA (F1)
出廠時已校準閥特性曲線
概述
DREBE6X型比例減壓閥為先導型式，主級為三通構造。通過Р將流量經過調節的控制油供應給先導閥(DBV-先導級)。
通過帶有內置式電子控制單元的位置可調式比例電磁鐵進行控制。使用這些閥可以根據設定值連續調節、降低A(負載)中的壓力。
基本原理
通過電子控制單元確定某個設定值，對A中的系統壓力進行調節。電子控制單元根據設定值，以克服彈簧力的方式控制電磁鐵的位置。比例電磁鐵根據彈簧特性曲線進行準確定位。通過流量調節閥,從Р將流量小于0.6 l/min的液壓油供應給先導級。
將先導壓力與A中的負載壓力(外加彈簧力)進行比較和調節。彈簧使得T中的PAmin=P。
提供程度的過壓保護
如果電子控制單元中出現故障，并且因此失控而超過了線圈電流(1ax），則主要由彈簧力來實現過壓保護。
常規參數
結構型式
先導級  座閥
主級  滑閥
控制  具有位置調節功能的比例電磁閥，OBE
安裝方式  板式連接，NG6安裝孔 (ISO 4401-03-02-0-05)
安裝位置  任意
環境溫度范圍  -20... 50℃
重量  3.3kg
抗振強度，試驗條件  25g，三維隨機振動試驗(24小時)
液壓參數(使用HLP46的測定值，⑧油=40?C士5?C)
液壓油  符合DIN 51524...535標準的液壓油，可根據需要使用其它介質
粘度范圍
推薦值  20...100mm?/s
允許值  10...800mm?/s
液壓油溫度范圍  -20... 70℃
液壓油的允許污染程度清潔度等級根據ISO 4406 (c)  等級18/16/13 1
A中的調節壓力(當Qmin= 1 Vmin  75  175  310bar
A中的小壓力 0(相對)或者T中的壓力bar
Р中的小入口壓力bar  pp=PA =
工作壓力接口P:315bar
壓力接口T:250bar(B封閉)
控制油流量  0,6l/min大約(可調)
流量  40l/min
靜態/動態參數滯后量  ≤1%調節壓力
加工公差  ≤士5%調節壓力
執行時間
100%信號變化  50ms
10%信號變化  20ms
溫度波動  <1%當AT= 40℃
電氣參數，集成于閥中的電子控制單元
相對通電持續率  100% ED
防護等級  lP65，根據DIN 40050和IEC14434/5
連接  線纜插座6P PE,DIN 43563
電源電壓  24 V一nom
端子A:  21 V=/40 V=
端子B:0V  波度2V=
功耗  電磁鐵45 mm =40 VA
外部保險絲  2,5 AF
輸入端，“標準"型A1  差分放大器，R =100 kS
端子D : Ue  0... 10 v
端子E∶  0V
輸入端，類型“mA信號”F1  負載,Rh=200Q
端子D:ID-E  4...20 mA
端子E:lD-E  電流回路Id-e反饋
對應于0V的差分輸入電壓   D→B  E→B  18V
測試信號，類型“標準”A1  LVDT
端子F:UTest  0... 10 V
端子C:  基準電壓0V
輸入端，類型“mA信號”F1  外部負載200...50o上的LVDT信號4...20 mA
端子F∶IF-c 4...20 mA輸出
端子C∶lF-c 電流回路lf-c反饋
推薦使用的電纜 參見插頭針腳配置小于20 m 7 x0,75 mm?小于40 m 7 x 1 mm?
德國力士樂REXROTH比例減壓閥訂貨號和型號：
0811402082 DREBE6X-11/75MG24K31A1M


力士樂REXROTH帶集成電子元件 (OBE) 和位置反饋的直動式比例溢流閥
0811402070 DBETBEX-10/315G24K31A1M
DBETBEX
規格 6
組件系列 1X
大工作壓力 315 bar
額定流量 1 l/min
重量  2.7kg
安裝位置  任意
環境溫度范圍  -20 … 50℃
占空比  100%
防護等級符合 DIN EN 60529  IP65
電源  24V
電源電壓范圍   40 … 21V
液壓油溫度范圍  -20 … 70℃
滯后  ≤ 0.2%
反向死區  ≤ 0.1%
帶有集成電子元件和位置反饋的直動式閥門，用于限制系統壓力
可通過線圈電樞位置相對于壓縮彈簧調節
位置控制，小滯后 < 0.2%，驅動時間短
大壓力限制（即使有故障電子元件）
用于底板安裝：孔圖按 ISO 4401
DBETBEX 型比例溢流閥是一種采用錐閥結構的遠程控制閥（先導控制閥），可用于限制系統壓力。它們由位置控制的比例電磁鐵啟動。此閥門具有驅動時間短和低滯后的特點。
德國力士樂REXROTH比例溢流閥訂貨號和型號：
0811402073 DBETBEX-10/250G24K31A1M



力士樂REXROTH先導式比例溢流閥
R901363276 DBEM10-71/350YG24K4V
DBEM
組件系列 7X
大工作壓力 350 bar
用于限制系統壓力的先導式閥門
通過比例電磁鐵控制
用于底板安裝和螺紋連接：油口安裝面符合 ISO 6264
大壓力限制
閥和控制電子元件都出自同門
外部控制電子元件（單獨訂購）
功能
DBEM 型閥門屬于先導式溢流閥。此類閥用于限制液壓系統的工作壓力。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。這些閥門的基本構成包括帶有主閥心的殼體、具有大壓力限制的疊加閥以及比例先導控制閥。
型號 DBEM...
施加在通道 P 中的壓力作用于主閥芯 。同時，油口 P 處壓力通過帶噴嘴的控制油路施加于主閥芯的彈簧負載側。同時通過連接孔將壓力施加到比例先導控制閥的閥架。先導座處液壓力可克服比例電磁鐵 的控制值相關力。如果液壓力超過線圈磁力，先導座將會打開。此時先導油即可通過控制油路流向油口 Y 以及油箱；因此控制油路上的主閥芯處將會產生壓降。釋放從油口 P 到 T 的連接。主閥芯可控制油口 P 處的設定工作壓力。由于液壓保護可防止出現不允許的高壓值，因此已集成彈簧負載溢流閥。此大壓力限制為基于相關壓力等級進行的預設值。在閥門工作范圍內，彈簧可將閥架 固定于閥座，并且閥芯由此關閉。如果主閥芯彈簧腔處壓力超過閥門的大允許調定壓力，則閥架將貼緊壓縮彈簧，并且與彈簧室的連接將打開。先導油通過油口 Y流入油箱。由于存在控制油路，在主閥芯處產生了壓降。釋放從油口 P 到 T 的連接。主閥芯控制油口 P 處設定的大工作壓力。必要時還可通過調節元件減小預設壓力。油口 Y必須從外部管式連接至油箱。需在卸壓后連接油箱。可通過油口 X對閥門進行卸載或限制大壓力。


力士樂REXROTH帶集成電子元件 (OBE) 的先導式比例溢流閥
R901344448 DBEME10-71/315YG24K31A1M
DBEME
組件系列 7x
大工作壓力 350 bar
用于限制系統壓力的先導式閥門
通過比例電磁鐵控制
用于底板安裝和螺紋連接：油口安裝面符合 ISO 6264
大壓力限制
閥和控制電子元件都出自同門
設定值壓力特性曲線的制造公差小的集成電子元件 (OBE)
功能
DBEM 型閥門是一種帶有集成電子元件 (OBE) 的先導式溢流閥。此類閥用于限制液壓系統的工作壓力。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。這些閥門的基本構成包括帶有主閥心的殼體、具有大壓力限制的疊加閥以及比例先導控制閥。在比例電磁鐵上，還配備帶控制電子元件的殼體。將電源電壓和控制值電壓施加于連接器。在出廠時已按照非常低的制造公差對控制值壓力特性曲線進行了調節。
型號 DBEME...
施加在通道P中的壓力作用于主閥芯。同時，油口P處壓力通過帶噴嘴的控制油路施加于主閥芯的彈簧負載側。同時通過連接孔將壓力施加到比例先導控制閥的閥架。先導座處液壓力可克服比例電磁鐵的控制值相關力。如果液壓力超過線圈磁力，先導座將會打開。此時先導油即可通過控制油路流向油口 Y 以及油箱；因此控制油路上的主閥芯處將會產生壓降。釋放從油口P到T的連接。主閥芯可控制油口P處的設定工作壓力。
由于液壓保護可防止出現異常高壓值，因此已集成彈簧負載溢流閥。此大壓力限制為基于相關壓力等級進行的預設值。在閥門工作范圍內，彈簧可將閥架固定于閥座，并且閥芯由此關閉。
如果主閥芯彈簧腔處壓力超過閥門的大允許調定壓力，則閥架將貼緊壓縮彈簧，并且與彈簧室的連接將打開。先導油通過油口Y流入油箱。由于存在控制油路，在主閥芯處產生了壓降。釋放從油口P到T的連接。主閥芯控制油口P處設定的大工作壓力。必要時還可通過調節元件減小預設壓力。油口Y必須從外部管式連接至油箱。需在卸壓后連接油箱?？赏ㄟ^(guò)油口X對閥門進行卸載或限制大壓力。
德國力士樂REXROTH比例溢流閥訂貨號和型號：
R901344448 DBEME10-71/315YG24K31A1M

力士樂REXROTH比例溢流閥 DBEME10-7X/315YG24K31A1M
R901344448 DBEME10-71/315YG24K31A1M
規格 10，P → T，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。對設信號進行可靠的壓力釋放。
先導式
錐座設計的連續壓力閥
壓力 [bar] 350
活塞符號 P → T
連接類型 板材結構
標稱尺寸 10
驅動類型 電氣帶集成電子元件
連接數 2
開關位置數 2
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
連接 模擬，設定值 0 … 10 V
符合性說明 CE - 電磁兼容性 2014/30 / EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 4.66




力士樂REXROTH不帶集成電子元件 (OBE) 的直動式比例溢流閥
R901000848 DBET-62/350G24K4V
DBET
規格 6
組件系列 6X
大工作壓力 420 bar
大流量 2 l/min
直動式閥用于限制系統壓力
用比例電磁鐵操縱
帶對中螺紋和可拆卸線圈的比例電磁鐵
用于底板安裝：孔圖按 ISO 4401
模塊化設計的放大器，歐洲板卡格式，并作為插頭式放大器
可單獨調節的向上和向下的斜坡，控制值壓力特性曲線可精細調節
DBET型比例溢流閥是一種采用閥座設計的遠程控制閥，可用于限制系統壓力。借助帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈的內部與油口T或Y連接，并裝滿液壓油。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。閥門主要由殼體、比例電磁鐵、閥座和閥架組成。
基本原理
要設置系統壓力，需在控制電子元件處控制值。電子元件根據控制值驅動帶有電流的電磁線圈。由比例電磁鐵將電流轉換為機械力，機械力再通過電樞柱塞作用到閥架。將閥架推入閥座并阻塞油口P與T或Y之間的連接。如果閥架上的液壓力等于線圈磁力，該閥門通過提升閥架使其離開閥座來控制調定壓力，從而使液壓油能夠從油口P流到T或Y。如果控制值為零，則控制電子元件僅將小控制電流應用于比例電磁鐵，并且小調定壓力也會得到設置。
德國力士樂REXROTH直動式比例溢流閥訂貨號和型號：
R901108319 DBET-62/420G24K4V

力士樂REXROTH比例溢流閥 DBET-6X/420G24K4V
R901108319 DBET-62/420G24K4V
公稱尺寸 6，P → T，電氣帶外部放大器，24 V DC
高性能范圍內的工業液壓閥?？煽康貙毫ο拗频皆O(shè)定值信號。
壓力等級 420 bar
直動式
連接圖 ISO 4401-03-02-0-05
壓力[bar] 420
流量[l/min] 2
機符號 P→ T
連接類型 底板安裝
大小 6
驅動類型 帶有外部電子設備的電氣
端口數量 2
開關位置數量 2
電源電壓 24V直流電
電氣連接器 接頭3極（2 PE）
電氣連接說明 連接器3極（2 PE），符合EN 175301-803
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.42


力士樂REXROTH帶集成電子元件的直動式比例溢流閥
DBETE
R901045246 DBETE-62/315G24K31F1V
R901121103 DBETE-62/420G24K31F1V
規格 6
組件系列 6X
大工作壓力 420 bar
大流量 2 l/min
直動式閥用于限制系統壓力
用比例電磁鐵操縱
帶對中螺紋和可拆卸線圈的比例電磁鐵
用于底板安裝：孔圖按 ISO 4401
設定值壓力特性曲線的制造公差小
DBETE 型比例溢流閥是一種采用閥座設計和集成電子元件 的遠程控制閥，可用于限制系統壓力。借助帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈的內部與油口T或Y連接，并裝滿液壓油。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。閥門主要由殼體、比例電磁鐵、閥座、閥架和集成電子元件組成。將電源電壓和控制值電壓施加于連接器 。在出廠時已按照非常低的制造公差對控制值壓力特性曲線進行了調節。
基本原理
要設置系統壓力，需在控制電子元件處控制值。電子元件根據控制值驅動帶有電流的電磁線圈。由比例電磁鐵將電流轉換為機械力，機械力再通過電樞柱塞作用到閥架。將閥架推入閥座并阻塞油口P與T或Y之間的連接。如果閥架上的液壓力等于線圈磁力，該閥門通過提升閥架使其離開閥座來控制調定壓力，從而使液壓油能夠從油口P流到T或Y。如果控制值為零，則控制電子元件僅將小控制電流應用于比例電磁鐵，并且小調定壓力也會得到設置。
德國力士樂REXROTH直動式比例溢流閥訂貨號和型號：
R901029966 DBETE-62/50G24K31A1V
R901064677 DBETE-62/200YG24K31A1V
R901029969 DBETE-62/315G24K31A1V
R901029970 DBETE-62/350G24K31A1V

力士樂REXROTH比例溢流閥 DBETE-6X/420G24K31F1V
R901121103 DBETE-62/420G24K31F1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠地將壓力限制到設定值信號。
壓力等級 420 bar
直動式
錐座設計的連續壓力閥
連接圖 ISO 4401-03-02-0-05
壓力 [bar] 420
體積流量 [l/min] 2
活塞符號 P → T
連接類型 板材結構
標稱尺寸 6
驅動類型 電氣帶集成電子元件
連接數 2
開關位置數 2
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.601

力士樂REXROTH比例溢流閥 DBETE-6X/50G24K31A1V
R901029966 DBETE-62/50G24K31A1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥?？煽康貙毫ο拗频皆O(shè)定值信號。
壓力等級 50 bar
直動式
連接圖 ISO 4401-03-02-0-05
壓力[bar] 420
流量[l/min] 2.
假脫機符號 P→ T
連接類型 底板安裝
大小 6
驅動類型 帶有集成電子設備的電氣
端口數量 2
開關位置數量 2
電源電壓 24V直流電
電氣連接器 接頭7極（6 PE）
電氣連接說明 連接器7極（6 PE），符合EN 175201-804
連通性 模擬，命令值0…10 V
符合性說明 CE–電磁兼容性2014/30/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.6

力士樂REXROTH比例溢流閥 DBETE-6X/350G24K31A1V
R901029970 DBETE-62/350G24K31A1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠地將壓力限制到設定值信號。
壓力等級 350 bar
直動式
連接圖 ISO 4401-03-02-0-05
壓力[bar] 420
流量[l/min] 2
機符號 P→ T
連接類型 底板安裝
大小 6
驅動類型 帶有集成電子設備的電氣
端口數量 2
開關位置數量 2
電源電壓 24V直流電
電氣連接器 接頭7極（6 PE）
電氣連接說明 連接器7極（6 PE），符合EN 175201-804
連通性 模擬，命令值0…10 V
符合性說明 CE–電磁兼容性2014/30/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.6

力士樂REXROTH比例溢流閥 DBETE-6X/315G24K31A1V
R901029969 DBETE-62/315G24K31A1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠地將壓力限制到設定值信號。
壓力等級 315 bar
直動式
連接圖 ISO 4401-03-02-0-05
壓力 [bar] 420
體積流量 [l/min] 2
活塞符號 P → T
連接類型 板式結構
標稱尺寸 6
驅動類型 電氣帶集成電子元件
連接數 2
開關位置數 2
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
連接 模擬，設定值 0 … 10 V
符合性說明 CE - 電磁兼容性 2014/30 / EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg]1.601

REXROTH壓力傳感器現貨庫存HM20-23/100-C-K35-N
