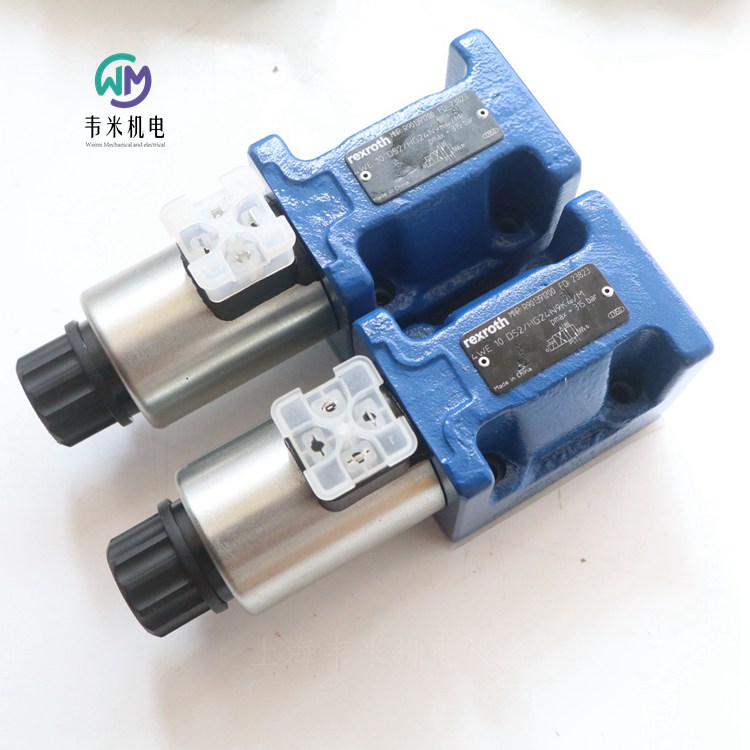

力士樂電磁閥R901391200 4WE10D52/HG24N9K4/M，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH帶電磁操作的直動式方向滑閥
型號 WE…/H
規格 10
組件系列 5X
工作壓力 315 bar [4568 psi]
流量 135 l/min [35.7 US gpm]
三位四通、二位四通或二位三通方向設計
標準線圈
符合 ISO 4401-05-04-0-05 和 NFPA T3.5.1 R2-2002 D05的油口安裝面
帶可拆卸線圈的濕式插腳直流線圈
電磁線圈可旋轉 90?
更換線圈時，不必打開耐壓密閉腔體
電氣連接作為單個連接
手動應急操作
閥芯位置監控，可選
功能、組成部分
WE 型號的方向閥為電磁線圈操作方向滑閥，可用作電磁組件。該閥控制流體的啟動、停止和方向。
這些方向閥的基本構成為殼體、一個或兩個電子線圈、控制閥芯和復位彈簧。在斷電情況下，控制閥芯由復位彈簧固定在中心位置或
初始位置。
當濕式插腳電子線圈通電時，控制閥芯從靜止位置移至所需的端位置。這樣即可根據所選閥芯機能釋放所需流向。
在關閉電子線圈后，控制閥芯 將被推回至中心位置或初始位置。
手動應急操作可在線圈不通電的情況下手動切換閥門。
要確保正常運行，須注意將線圈的壓力腔注滿液壓油。
技術數據
重量
帶一個電磁鐵的閥  3.9kg
帶兩個線圈的閥  4.7kg
安裝位置  任意
環境溫度范圍  -20... 50℃
存儲溫度范圍  -20... 50℃
工作壓力
油口A/B/P  315bar
油口T  210bar
流量  135I/min
液壓油  HL、HLP、HLPD、HVLP、HVLPD
密封材料  NBR
標準  DIN 51524
液壓油溫度范圍（在閥工作油口處）  -20... 80℃
粘度范圍  2.8...500mm?/s
液壓油的允許污染度 - 符合 ISO 4406 (c) 規定的清潔度等級  等級20/18/15
電壓類型 直流電壓
額定電壓符合 VDE 0580  24V
電壓公差（額定電壓）  ?10%
符合 VDE 0580 的公稱功率  38W
占空比  100%（S1，符合 VDE 0580）
切換時間
開啟 壓力變化 5% ms 65 … 150
        壓力變化 95% ms 100 … 220
關閉 壓力變化 5% ms 12 … 50
        壓力變化 95% ms 48 … 104
切換時間符合ISO 6403
開啟 ms 45 … 60
關閉 ms 20 … 30
切換頻率  15000  1/h
防護等級符合 DIN EN 60529 IP65
線圈最大表面溫度  120?C
絕緣等級 VDE 0580 F
防護等級符合 VDE 0580 I
電氣保護 必須使用帶脫扣特性 K（感應負載）的合適保險絲分別保護每個線圈。必須將閥安裝到包含在等電位連接中的表面上。
R901391203 4WE10C51/HG24N9K4/M
R901391202 4WE10Y50/HG24N9K4/M
R901391200 4WE10D50/HG24N9K4/M
R901390857 4WE10E50/HG24N9K4/M
R901427832 4WE10G50/HG24N9K4/M
R901401552 4WE10J50/HG24N9K4/M
R901391203 4WE10C51/HG24N9K4/M
R901391200 4WE10D51/HG24N9K4/M
R901391200 4WE10D52/HG24N9K4/M
R901390857 4WE10E51/HG24N9K4/M
R901390857 4WE10E52/HG24N9K4/M
R901427832 4WE10G51/HG24N9K4/M
R901427828 4WE10H50/HG24N9K4/M
R901427828 4WE10H51/HG24N9K4/M
R901427828 4WE10H52/HG24N9K4/M
R901401552 4WE10J51/HG24N9K4/M
R901391161 4WE10L50/HG24N9K4/M

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的先導式高頻響方向閥4WRLE
規格 10 … 35
組件系列 4X
大工作壓力 350 bar
大流量 4700 l/min
額定流量 60 … 1500 l/min
用于 I4.0 的數字接口 IO-Link
可靠 - 經過驗證且堅固耐用的設計
安全性
當設備關閉時，先導控制閥的控制閥芯位于“故障安全”位置
主閥的控制閥芯位于彈簧對中中心位置和/或偏移位置
高質量 - 伺服閥性能先導控制閥控制閥芯和套筒
靈活 - 適用于位置、速率和壓力控制
 - 響應靈敏度高，滯后小
IO-Link 接口，可選
符號 E. 和 W.
4WRLE 型閥門是一個帶電氣位置反饋和集成電子元件 (OBE) 的先導式方向控制閥。
結構
閥門基本構成包括 3 個主要組件：
先導控制閥 (1) 帶有控制閥芯和套筒、復位彈簧、控制線圈和感應式位置傳感器（可選配電子元件保護膜 (5) 和衰減閥板 (4)）
帶對中彈簧和位置反饋的主閥 (2)
帶模擬 (6) 或 IO-Link 接口的集成電子元件 (OBE) (3)
功能
當集成控制電子元件 (OBE) 被關閉或處于不活動狀態時，則先導控制閥的控制閥芯在彈簧作用下置于"故障安全"位置。主閥的控制閥芯位于其彈簧對中中心位置。
集成控制電子元件 (OBE) 將控制值與主閥控制閥芯的位置實際值進行比較。在有控制偏差的情況下，將激活控制線圈。由于磁力發生改變，先導控制閥芯將扺住彈簧進行調節。
通過控制剖面激活的流量會導致主控制閥芯的調整。主控制閥芯的行程/控制剖面通過與控制值的比例進行調節。
先導油可通過油口 P 從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。可通過油口 T 從內部實現到油箱的反饋，也可以通過油口 Y 從外部實現。
控制線圈斷電
在以下錯誤情況下，集成電子元件 (OBE) 使控制線圈斷電，先導控制閥芯將設置為"故障安全"位置，并將卸載主閥的先導油腔。通過彈簧操作，主閥控制閥芯將移動至中心位置。
低于小電源電壓
僅在接口 "F1" 處：
低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））。
僅在接口 "L1" 處：
使能未激活，通訊中斷（看門狗）
內部 IO-Link 發生故障時
僅在接口 "C6" 處：
額外使能未激活
衰減閥板 "D"
衰減閥板 (4) 降低集成電子元件上的加速振幅（頻率 >300 Hz）。
注意：
對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。
電子元件保護膜 "-967"
為避免在集成電子元件 (OBE) 殼體中出現冷凝液，可使用電子元件保護膜 (5)。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
注意：
具有正遮蓋的先導式三位四通方向控制閥適用于可控制或可調節的軸。斷電狀態下的遮蓋約為控制閥芯行程的 20 %。關閉電氣電源電壓時，驅動器可在功能方向 P 至 B 上短時間加速。
符號 V 和 V1-
4WRLE 型閥門是一個帶電氣位置反饋和集成電子元件 (OBE) 的先導式方向控制閥。
設置
閥門基本構成包括 3 個主要組件：
先導控制閥 (1) 帶有控制閥芯和套筒、復位彈簧、控制線圈和感應式位置傳感器（可選配電子元件保護膜（5）和衰減閥板（4））
帶對中彈簧和位置反饋的主閥 (2)
集成控制電子元件 (OBE) (3)
功能
當集成控制電子元件 (OBE) 被關閉或處于不活動狀態時，則先導控制閥的控制閥芯在彈簧作用下置于“故障安全”位置。主閥的控制閥芯位于彈簧對中偏移位置，關于方向 P 至 B/A 至 T 的行程偏移約為 6 %。
集成控制電子元件 (OBE) 將控制值與主閥控制閥芯的位置實際值進行比較。在有控制偏差的情況下，將激活控制線圈。由于磁力發生改變，先導控制閥芯將扺住相應彈簧進行調節。
通過控制剖面激活的流量會導致主控制閥芯的調整。主控制閥芯的行程/控制剖面通過與控制值的比例進行調節。在控制值預設值為 0 V 的情況下，電子元件將主閥的控制閥芯調節到中心位置。
先導油可通過油口 P 從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。可通過油口 T 從內部實現到油箱的反饋，也可以通過油口 Y 從外部實現。
控制線圈切斷
在以下錯誤情況下，集成電子元件 (OBE) 使控制線圈斷電，先導控制閥芯將設置為“故障安全”位置，并將卸載主閥的先導油腔。通過彈簧操作，主閥控制閥芯將移動至偏移位置（約 6 % P → B/A → T）。
低于小電源電壓
僅在接口“F1”處：低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））。
衰減閥板“D”和電子元件保護膜“-967”
請參閱“符號 E. 和 W.”
注意：
先導式三位四通方向控制閥僅適用于激活控制環，且在禁用時沒有鎖定的初始位置。因此，在許多應用中需要“外部單向閥”，并且必須將其考慮到開/關順序。關閉電氣電源電壓時，驅動器可在功能方向 P 至 B 上短時間加速。
型號“XY”
外部先導油供油，外部先導油回油
在本型號中，先導油由單獨的控制電路供給（外部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。
型號“PY”
內部先導油供油，外部先導油回油
使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。在底板中，必須關閉油口 X。
型號“PT”
內部先導油供油，內部先導油回油
使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油直接流回主閥的 T 通道（內部）。在底板中，必須關閉油口 X 和 Y。
型號“XT”
外部先導供油，內部先導油回油
在本型號中，先導油由單獨的控制電路供給（外部）。先導油直接流回主閥的 T 通道（內部）。在底板中，必須關閉油口 Y。
注意：
先導油供油的改裝作業只能由經過授權的人員執行或返廠執行。須遵守大允許工作參數，請參閱"技術數據"。
訂貨型號示例：
4WRLE27W430SJ-4X/MXY/24A1
4→4 個主油口
WRL→先導式高頻響方向閥
E→帶集成電子元件 (OBE)
27→通徑27（10,16,25,35）
W→機能符號（E, E1-, W6-, W8-, V, V1-, Q3-）
430→額定流量430 l/min
S→流量特性
J→遮蓋躍變（對于蓋板閥，開啟點為 5%；符號 E、E1-、W6-、W8-）
4X→組件系列 40 … 49（40 … 49：安裝和連接尺寸不變）
M→NBR 密封件（V=FKM 密封件）
XY→外部先導油供油，外部先導油回油
24→電源電壓 24 V
A1→控制值輸入 ?10 V
一般信息
型號  4WRLE
規格 10 16 25 27 35
安裝位置  任意
重量kg 9 12 19 21 80
周圍溫度范圍  -20 … 60?C
長存儲時間  1年
正弦試驗，符合 DIN EN 60068-2-6
不帶衰減閥板  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸
帶衰減閥板  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸
噪音測試符合 DIN EN 60068-2-64
不帶衰減閥板  20 ... 2000 Hz / 10 gRMS / 30 g 峰值 / 30 min / 3 個軸
帶衰減閥板  20 ... 2000 Hz/10 gRMS/30 g 峰值/24 h/3 軸
運輸沖擊符合 DIN EN 60068-2-27
不帶衰減閥板  15 g/11 ms/3 沖擊/3 個軸
帶衰減閥板  15 g/11 ms/3 沖擊/3 個軸
沖擊試驗符合 DIN EN 60068-2-27
帶衰減閥板  35 g/6 ms/1000 沖擊/3 個軸
大相對濕度  95%
高表面溫度  120?C
MTTFD 值符合 EN ISO 13849  75年
符合性
CE 符合 EMC 指令 2014/30/EU，經檢測符合 EN 61000-6-2 和 EN 61000-6-3
RoHS 指令 2015/65/EU
REACH 條例 (EC) 編號 1907/2006
德國力士樂REXROTH電液比例閥物料號和型號
0811404207 4WRL16V200M-30/G24Z4/M
0811404342 4WRLE16Q3-200M-30/G24K0/A1M
0811404458 4WRLE27W430SJ-30/G24K0/A1M
R901405591 4WRLE27W430SJ-4X/MXY/24A1
R901186013 4WRLE10V85M-42/MXY/24A1


力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥
4WREE
規格 6, 10
組件系列 2X
大工作壓力 315 bar
大流量 180 l/min
帶電氣位置反饋和集成電子元件 (OBE) 的直動式比例方向閥
調整體積流量的方向和大小
通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作
用于底板安裝：孔圖按 ISO 4401
彈簧定中的控制滑板
型號 4WREE...-2X/...
在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。通過集成電子元件控制線圈。
設置：
閥門的基本構成包括：
帶連接面的殼體
帶有壓縮彈簧與彈簧座的控制閥芯
帶對中螺紋的線圈
位置傳感器
集成電子元件
可通過 Pg7 進行電氣零電位調節
功能：
線圈和斷電后，位于彈簧座和之間的壓縮彈簧和可將控制閥芯置于中心位置
可通過控制比例電磁鐵（例如，線圈“b”）直接操作控制閥芯
→控制閥芯與電氣輸入信號成比例地向左移動
→通過具有漸進
流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接
關閉線圈
→控制閥芯在壓縮彈簧的作用下返回至中心位置
在斷電狀態下，線圈的復位彈簧使得控制閥芯保持在機械中心位置。使用帶有符號“V”的控制閥芯時，此位置與液壓中心位置不對應！電動閥控制環關閉時，控制閥芯將位于液壓中心位置。
重要注意事項：
PG 裝配不得打開。位于下方的調節螺母的機械調節已禁用，該操作會損壞閥門！
帶兩個閥芯位置的閥門：（型號 4WREE...A...）
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有保護塞來代替第二個比例電磁鐵。
注意：
由于設計原理，閥內固有內部泄漏，泄漏量可能隨著使用年限而增加。
注意：
不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
德國力士樂REXROTH比例閥訂貨號和型號：
R900911004 4WREE6W32-24/G24K31/A1V
R900950341 4WREE6E08-24/G24K31/A1V-655
R900950342 4WREE6E16-2X/G24K31/A1V-655
R900950342 4WREE6E16-24/G24K31/A1V-655
R900907114 4WREE6E32-24/G24K31/A1V
R900925733 4WREE6E32-24/G24K31/F1V
R901453116 4WREE6X00-2X/G24K31/F1V-A22
R900927231 4WREE10E50-23/G24K31/A1V
R900927231 4WREE10E50-2X/G24K31/A1V
R900970089 4WREE10E1-75-2X/G24K31/F1V
R900927356 4WREE10E75-2X/G24K31/F1V
R900703908 4WREE10E1-50-2X/G24K31/F1V
R900927234 4WREE10W1-75-2X/G24K31/A1V
R900927234 4WREE10W1-75-23/G24K31/A1V
R900927232 4WREE10E1-75-2X/G24K31/A1V
R900949806 4WREE10W50-2X/G24K31/F1V
R900927233 4WREE10W75-2X/G24K31/A1V
R900948360 4WREE10W75-2X/G24K31/F1V
R900962405 4WREE10W1-25-2X/G24K31/F1V
R900933077 4WREE10W1-50-2X/G24K31/A1V
R900965185 4WREE10W1-50-2X/G24K31/F1V
R900976119 4WREE10W1-75-2X/G24K31/F1V
R900927235 4WREE10V50-23/G24K31/A1V
R900924607 4WREE10V75-2X/G24K31/A1V
R900617269 4WREE10V75-2X/G24K31/F1V

力士樂REXROTH4WREE6E32-2X/G24K31/A1V
R900907114 4WREE6E32-24/G24K31/A1V
公稱尺寸 6，符號 E，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度
工業高性能液壓閥
滑閥
直動式
連接圖 ISO 4401-03-02-0-05
壓力 [bar] 315
體積流量 [l/min] 80
活塞符號 符號 E
控件 集成電子產品
連接類型 板材結構
額定流量 [l/min] 32
標稱尺寸 6
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 3
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
連接 模擬，設定值 ?10 V
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 2.440


力士樂REXROTH液壓比例方向閥 4WREE10W1-75-2X/G24K31/A1V
R900927234 4WREE10W1-75-23/G24K31/A1V
公稱尺寸 10，符號 W1，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度
工業高性能液壓閥
滑閥
直動
連接圖 ISO 4401-05-04-0-05
大壓力 [bar] 315
大體積流量 [l/min] 180
活塞符號 符號 W1
控件 集成電子元件
連接類型 板式結構
額定流量 [l/min] 75
標稱尺寸 10
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 3
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
連接 模擬，設定值 ?10 V
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 6.26


力士樂REXROTH液壓比例方向閥 4WREE10V50-2X/G24K31/A1V
R900927235 4WREE10V50-23/G24K31/A1V
公稱尺寸 10，符號 V，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度
工業高性能液壓閥
滑閥
直動
連接圖 ISO 4401-05-04-0-05
大壓力 [bar] 315
大體積流量 [l/min] 180
活塞符號 符號 V
控件 集成電子元件
連接類型 板式結構
額定流量 [l/min] 50
標稱尺寸 10
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 3
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
連接 模擬，設定值 ?10 V
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 6.22


力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式比例方向閥
4WREE6
規格 6
組件系列 3X
大工作壓力 350 bar
大流量 80 l/min
額定流量 (Δp = 10 bar) 4 … 32 l/min
2 位 4 通或 3 位 4 通結構
用于底板安裝
油口安裝面符合 ISO 4401-03-02-0-05
調整體積流量的方向和大小
通過帶對中螺紋的比例線圈進行起動
彈簧定中的控制滑板
帶電壓或電流輸入（"A1" 或 "F1"）的集成控制電子元件 (OBE)
4WREE 型號的閥門是帶電氣位置反饋和集成電子元件 (OBE) 的直動式比例方向閥。
設置
閥門的基本構成包括：
帶連接面的殼體
帶有壓縮彈簧與彈簧座的控制閥芯
帶對中螺紋的線圈
位置傳感器
集成電子元件
可通過橡膠塞進行電氣零電位調節
功能
線圈斷電后，通過彈簧座之間的壓縮彈簧使控制閥芯保持在中心位置
通過控制比例線圈（例如線圈 "b" ）對控制閥芯進行直動式操作
將控制閥芯與電氣輸入信號成比例地向左移動
這樣將通過具有漸進流量特性的節流橫截面，打開從 P 到 A 及從 B 到 T 的連接
在斷電狀態下，線圈的復位彈簧使得控制閥芯 (2) 保持在機械中心位置。使用 "V" 型閥芯機能的控制閥芯時，此位置與液壓中心位置不對應！電動閥控制環關閉時，控制閥芯將位于液壓中心位置。
帶 2 個閥芯位置的閥門（型號 "4WREE…A…"）
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，這兩個閥芯位置閥僅配有線圈 "a" 。其配有螺堵來代替第二個比例線圈。
OBE 中的壓力補償元件 "-967"
為了防止集成電子元件 (OBE) 殼體中形成冷凝水，可以使用電子元件保護膜 (11)。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
注意：
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用壽命的延長而增加。
不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
PG 裝配件不得打開。
產品選型示例：
4WREE6E16-30/V/24A1
4→4 個主油口
WRE→比例換向閥，直動式，帶電子位置反饋
E→帶集成電子元件 (OBE)
6→通徑6
E1→機能符號
16→16 l/min（4 l/min，8 l/min，32 l/min）
30→組件系列 30 … 39 (30 … 39：安裝和連接尺寸不變）
V→FKM 密封件（M=NBR 密封件）
24→直流電壓 24 V
A1→控制值輸入 ?10 V（F1=控制值輸入 4 ... 20 mA）
型號  4WREE
規格  6
重量
帶兩個線圈的閥  2.6kg
帶一個線圈的閥  2.1kg
安裝位置  任意位置，好為水平
周圍溫度范圍  -20 … 60?C
存儲溫度范圍含 UV 防護  5 … 40?C
運輸溫度范圍  -30 … 80?C
長存儲時間  1年（如果遵循存儲條件；請參閱操作說明 07600-B）
正弦試驗，符合 DIN EN 60068-2-6  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸
噪音測試符合 DIN EN 60068-2-64  20 ... 2000 Hz/10 gRMS/30 g 峰值/30 分鐘/3 個軸
運輸沖擊符合 DIN EN 60068-2-27  15 g/11 ms/3 沖擊/3 個軸
沖擊試驗符合 DIN EN 60068-2-27  15 g/11 ms/1000 次沖擊/3 個軸
大相對濕度  95%
高表面溫度  150?C
MTTFD 值符合 EN ISO 13849  150年
符合性
- CE，符合 EMC 指令 2014/30/EU；根據 EN61000-6-2 和 EN61000-6-3 測試
- RoHS 指令 2015/65/EU
- REACH 條例 (EC) 編號 1907/2006
環境兼容性氣候  環境監測符合 EN 60068-2
液壓
規格   6
大工作壓力
接口 P  350bar
Anschluss A  350bar
油口 B  350bar
接口 T  210bar
建議大流量  80l/min
額定流量 (Δp = 10 bar)  4l/min；8l/min；16l/min；32l/min
液壓油  HL, HLP, HLPD, HVLP, HVLPD
液壓油允許溫度范圍  -20 … 70?C（-40 … 50?C）
允許粘度范圍  20 … 380mm?/s（30 … 46mm?/s）
液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15
電氣，集成電子元件 (OBE)
電壓類型  直流電壓
電源
公稱電壓  24VDC
下限  19V
上限  36V
大剩余波紋度  2.5Vpp
放大器的電流消耗
大  < 2A
脈沖電流  3A
電磁線圈的電阻
20 ?C 時的低溫值  2.65Ω
大高溫值  4.05Ω
占空比  100%
高線圈溫度  150?C
符合 EN 60529 的閥防護  IP65（如果使用的是適合且正確安裝的連接插頭。）
電磁兼容性 (EMC)  抗擾 prEN 50082-2；干擾發射 EN 50081-1
德國力士樂REXROTH比例閥物料號和型號：
R901496433 4WREE6E08-3X/V/24A1
R901496427 4WREE6E16-3X/V/24A1
R901496427 4WREE6E16-30/V/24A1
R901495957 4WREE6E16-30/V/24A1-655
R901496430 4WREE6E32-3X/V/24A1
R901496430 4WREE6E32-30/V/24A1
R901496435 4WREE6E32-3X/V/24F1
R901514694 4WREE6E32-3X/M/24F1
R901496448 4WREE6E1-32-3X/V/24F1
R901496449 4WREE6W1-08-3X/V/24F1
R901496437 4WREE6W16-3X/V/24A1
R901523727 4WREE6W16-3X/V/24F1
R901496438 4WREE6W32-3X/V/24F1
R901496432 4WREE6W32-3X/V/24A1
R901496436 4WREE6V08-30/V/24A1
R901517467 4WREE6V16-3X/V/24F1
R901496440 4WREE6V16-30/V/24A1
R901496451 4WREE6W1-16-30/V/24F1
R901496451 4WREE6W1-16-3X/V/24F1
R901496441 4WREE6W1-32-3X/V/24F1
R901496442 4WREE6W1-32-3X/V/24A1
R901497575 4WREE6WA16-30/V/24A1


力士樂REXROTH液壓比例方向閥 4WREE6V16-3X/V/24A1
R901496440 4WREE6V16-30/V/24A1
公稱尺寸 6，符號 V，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度
直動
滑閥
連接圖 ISO 4401-03-02-0-05
大壓力 [bar] 350
大體積流量 [l/min] 80
活塞符號 符號 V
連接類型 板式結構
額定流量 [l/min] 16
標稱尺寸 6
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 3
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
連接 模擬，設定值 ?10 V
符合性說明 CE - 電磁兼容性 2014/30 / EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 2.64


力士樂REXROTH液壓比例方向閥 4WREE6V08-3X/V/24A1
R901496436 4WREE6V08-30/V/24A1
公稱尺寸 6，符號 V，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度
直動
滑閥
連接圖 ISO 4401-03-02-0-05
大壓力 [bar] 350
大體積流量 [l/min] 80
活塞符號 符號 V
連接類型 板式結構
額定流量 [l/min] 8
標稱尺寸 6
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 3
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
連接 模擬，設定值 ?10 V
符合性說明 CE - 電磁兼容性 2014/30 / EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg]2.6

力士樂電磁閥R901391200 4WE10D52/HG24N9K4/M
