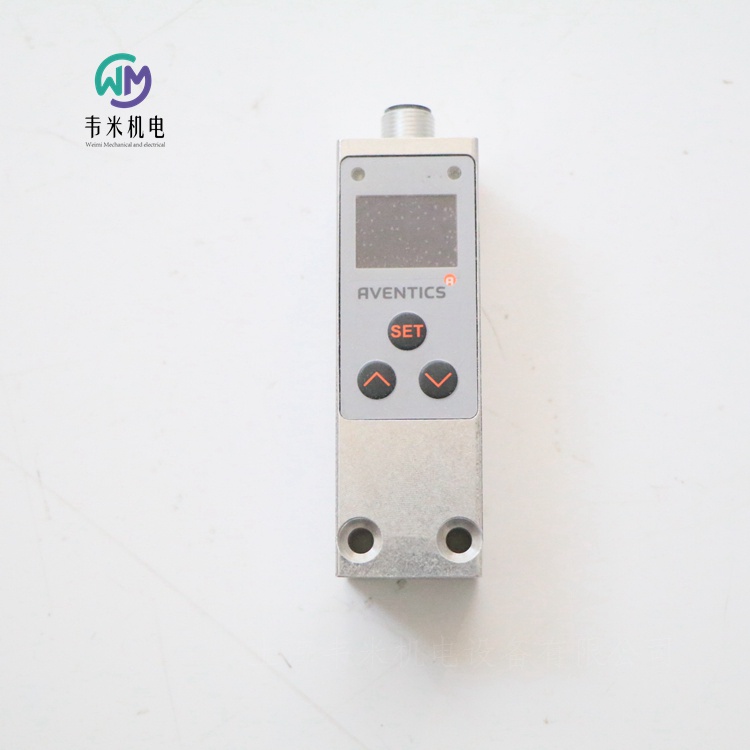

安沃馳壓力傳感器R412010857，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

安沃馳AVENTICS壓力傳感器, 系列 PE2-R412010851
結構特點 電子的
開關邏輯電路 滯后函數 常開/常閉（可設定）,窗口函數 常開/常閉（可設定）
外殼 鋁材
密封件材料 氟-樹膠
 CE認證,EMV
防護等級 IP65
芯數 5-針
接口尺寸 M12x1
類型 多芯插頭
壓縮空氣連接  5x1,5
壓縮空氣接口型號 帶O形環的法蘭
類型  電子的
功能  1 x PNP, 2 x PNP 1 x PNP 以及 1 x 模擬
安裝位置  任意
合格證書  CE認證 EMV
低 / 高環境溫度  -10 ... 75 ?C
介質溫度范圍  -10 ... 75 ?C
介質  壓縮空氣 中性氣體
測量尺寸  相對壓力
顯示  OLED
顯示可設置為  bar 毫巴 psi kPa MPa %
開關邏輯電路  滯后函數 常開/常閉（可設定） 窗口函數 常開/常閉（可設定）
壓力切換指示燈  2 發光二極管
沖擊阻力 max.  30 g
振動阻力  5 g (10 - 150 Hz)
精度（100％滿量程）  ? 1 % 包括溫度波動
轉換時間  < 10 ms 負載 < 100 kΩ > 10 ms 負載 > 100 kΩ
開關點  可調整 ≥ 0,5% ... 100% FS
返回連接點  可調整 0% FS bis SP -0.5% FS （或 0.5% FS，當 SP < 0 時）
滯環  可調節的
開關/復位延遲  可調節的
工作電壓DC 小/大  15 ... 32 V DC
模擬式輸出端  1 x PNP， 1 x 4-20 mA
靜態電流 接收  <50 mA
負載電阻 max.  600 Ω
防短路能力  短路保護
固定方式  通過直通孔
防護等級  IP65
電子連接  多芯插頭 M12x1 5-針
重量  0,3 kg
菜單導航基于VDMA規范與一個附加的純文本菜單。


安沃馳AVENTICS二位五通換向閥, 系列 CD04-5710300100
操作元件 單面氣動操作
結構特點 滑閥，正重疊
外殼 壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
額定流量Qn 900 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
操作 氣動
結構特點  滑閥，正重疊
操作  氣動
密封原理  軟密封
壓縮空氣連接  符合 ISO 228-1 標準
流量值  900 l/min
工作壓力范圍  -0,95 ... 10 bar
控制壓力 小/大  3,5 ... 10 bar
低 / 高環境溫度  -15 ... 65 ?C
介質溫度范圍  -15 ... 65 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
在多線路導線板上的組裝  P-導線板
重量  0,31 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS二位五通換向閥, 系列 ST-0820403002
鎖定式 不可鎖定
操作元件 單線圈
換向原理 5/2
結構特點 滑閥
 滾輪
外殼 不銹鋼
額定流量Qn 280 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
壓縮空氣接口型號 內螺紋
操作 機械式
結構特點  滑閥
操作  機械式
封閉方式，封閉類型  不可鎖定
換向原理  5/2
密封原理  金屬密封
額定流量Qn  280 l/min
工作壓力范圍  -0,95 ... 10 bar
低 / 高環境溫度  -15 ... 80 ?C
介質溫度范圍  -15 ... 80 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  5 ... 25 mg/m3
安裝螺釘  M4 帶有內六角
擰緊螺栓的小扭力  2,5 Nm
說明：本產品只可用經過潤滑的壓縮空氣運行。



安沃馳AVENTICS分氣塊, 系列 AS3-DIS-R412007251
版本 分氣塊4x
組成部分 分氣塊
外殼 聚酰胺
密封件材料 丙烯樹膠
 適合ATEX
Qn 1-2 7250 l/min
Qn 1-3 5500 l/min
Qn 1-4 2300 l/min
Qn 1-5 2250 l/min
Qn 1-6 2300 l/min
壓縮空氣連接 G 1/2
結構特點  可以組裝成塊
組成部分  分氣塊
安裝位置  任意
合格證書  適合ATEX
工作壓力范圍  0 ... 16 bar
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
重量  0,32 kg
為了能直接組裝壓力傳感器，PE2系列以及PM1系列適用于法蘭面
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。


安沃馳AVENTICS分氣塊, 系列 AS3-DIN-R412007255
版本 分氣塊4x
組成部分 分氣塊
外殼 聚酰胺
密封件材料 丙烯樹膠
 適合ATEX
Qn 1-2 5100 l/min
Qn 1-3 3300 l/min
Qn 1-4 2250 l/min
Qn 1-5 2250 l/min
Qn 1-6 2250 l/min
壓縮空氣連接 G 1/2
結構特點  單向閥, 可以組裝成塊
組成部分  分氣塊
安裝位置  任意
合格證書  適合ATEX
工作壓力范圍  0,4 ... 16 bar
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
重量  0,32 kg
止回閥前的4個附加排氣口
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
為了能直接組裝壓力傳感器，PE2系列以及PM1系列適用于法蘭面



安沃馳AVENTICS注油單元，電氣操作, 系列 AS3-SSU-R412007287
結構特點 提動閥
外殼 聚酰胺
密封件材料 丙烯樹膠
防護等級 IP65
Qn 1-2 3500 l/min
Qn 2-3 3200 l/min
額定流量Qn 3500 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
結構特點  提動閥, 可以組裝成塊
組成部分  加油閥, 二位三通換向閥，電氣操作
額定流量  3500 l/min
額定流量 1-2  3500 l/min
額定流量 2-3  3200 l/min
工作壓力范圍  2,5 ... 10 bar
介質  壓縮空氣 中性氣體
介質溫度范圍  -10 ... 50 ?C
低 / 高環境溫度  -10 ... 50 ?C
先導  內部
密封原理  軟密封
顆粒大小 max.  25 μm
根據標準 DIN EN 61140 評定的保護等級（安全等級） 帶插頭  IP65
暫載率  100 %
壓力必須至少低于環境和介質溫度15?C ，并且允許 的高溫度為3?C 。
氣動設備中的壓力緩慢形成，這就是說，在供給壓力突然消失之后，或者在緊急關機之后重新啟動設備時，可以避免氣壓驟升或驟降。因此，氣缸不會發生突然性的、危險性的運動。
ATEX可選： ATEX 標志取決于選擇的先導閥。
不得將加注閥或加注單元安裝至敞開的裝置前（例如噴嘴、空氣壓縮機、空氣門等等），因為此可阻擋部件的連接。
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。


安沃馳AVENTICS二位五通換向閥, 系列 581, 尺寸3-5813180000
標準化 ISO 5599-1
尺寸 ISO 3
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥
外殼 鋁材
密封件材料 丙烯樹膠
防護等級 IP65
額定流量Qn 4800 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
結構特點  滑閥
帶有導線盒的基礎閥門  不帶先導閥的基閥
先導  外部的 內部
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 3
ATEX 類型 G  2G Ex mb II T4
ATEX 類型 D  2D Ex tD A21 T130?C
工作壓力范圍  -0,95 ... 16 bar
控制壓力 小/大  3 ... 16 bar
低 / 高環境溫度  -20 ... 70 ?C
介質溫度范圍  -20 ... 70 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  4800 l/min
流動電導系數C  18,9 l/(s*bar)
防護等級 帶接口  IP65
暫載率  100 %
安裝螺釘  帶內六方
擰緊螺栓的小扭力  10 Nm
重量  0,85 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位三通換向閥, 系列 DO35-0820005101
復位型 帶彈簧復位
換向原理 3/2
結構特點 提動閥
密封件材料 氟-樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 140 l/min
Qn 2-3 130 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
工作電壓DC 24 V
操作 電子
結構特點  提動閥
操作  電子
密封原理  軟密封
工作壓力范圍  0 ... 10 bar
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量 1-2  140 l/min
額定流量 2-3  130 l/min
防護等級 帶接口  IP65
暫載率  100 %
固定螺栓  M5
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位五通換向閥, 系列 WV02-0820038103
復位型 帶彈簧復位/空氣彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 鋁材
密封件材料 氫化-丙烯腈-樹膠
標準化電路接口 ISO 15217
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 500 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
工作電壓DC 24 V
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  內部
密封原理  軟密封
低 / 高環境溫度  0 ... 50 ?C
介質溫度范圍  0 ... 60 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  500 l/min
標準化電路接口  ISO 15217
防護等級 帶接口  IP65
暫載率  100 %
在多線路導線板上的組裝  PRS-導線板
固定螺栓  M3
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位五通換向閥, 系列 WV02-0820038126
復位型 帶彈簧復位/空氣彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 鋁材
密封件材料 氫化-丙烯腈-樹膠
標準化電路接口 ISO 15217
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 500 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
工作電壓DC 24 V
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  內部
密封原理  軟密封
低 / 高環境溫度  0 ... 50 ?C
介質溫度范圍  0 ... 60 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  500 l/min
標準化電路接口  ISO 15217
防護等級 帶接口  IP65
暫載率  100 %
在多線路導線板上的組裝  PRS-導線板
固定螺栓  M3
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳壓力傳感器R412010857
