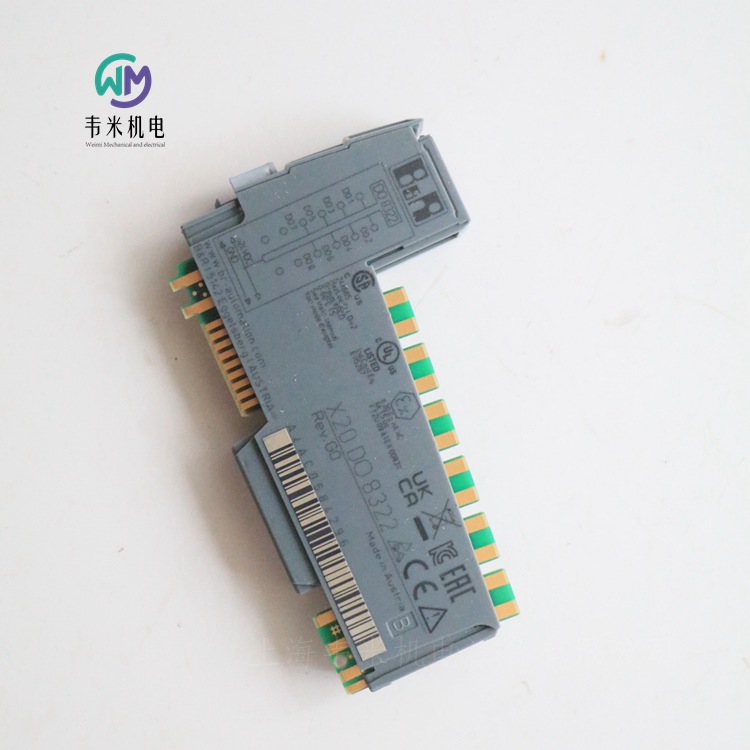

貝加萊數字輸出模塊X20DO8322，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

貝加萊B&R數字量輸出模塊
物料號:
X20DO8322
描述:
8個數字輸出
源連接
單線連接
集成輸出保護
該模塊配備了8個用于單線連接的輸出，并設計用于電源輸出接線。
簡短描述
I/O模塊8數字輸出24 VDC，用于單線連接
一般信息
B&R ID代碼0xA4AC
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸出是，使用LED狀態指示器和軟件（輸出錯誤狀態）
功耗
總線0.26 W
內部I/O 0.8 W
執行器引起的額外功耗（電阻）[W] 0.42
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
數字輸出
可變電流源FET
標稱電壓24 VDC
開關電壓24 VDC-15%/ 20%
標稱輸出電流0.5 A
總標稱電流4 A
連接類型1線連接
輸出電路源
輸出保護過電流或短路時的熱關閉（見“短路峰值電流”值）
用于切換電感負載的內部續流二極管（見“切換電感負載”一節）
診斷狀態輸出監測，延時10毫秒
輸出關閉時的泄漏電流5?A
RDS（開）210 mΩ
峰值短路電流＜12 A
在過載停機或短路停機的情況下打開大約。10毫秒（取決于模塊溫度）
切換延遲
0→ 1<300?s
1.→ 0<300?s
開關頻率
大電阻負載。500赫茲
感應負載請參閱“切換感應負載”一節。
關閉感應負載時的制動電壓Typ。50伏直流電
通道和母線之間的絕緣電壓500 V
電氣特性
電氣隔離通道與總線隔離
通道未與通道和I/O電源隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：?jiǎn)为?dú)訂購1x接線板X(qián)20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm
