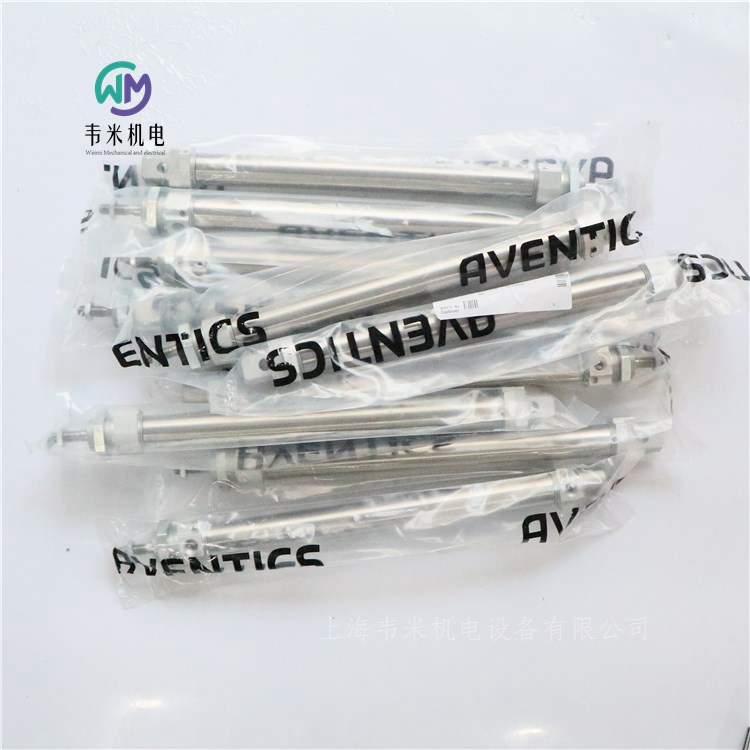

AVENTICS圓筒氣缸0822333508，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

安沃馳AVENTICS微型氣缸, 系列 MNI 0822333508
MNI-DA-20-0200-D-31-01-1-00-000-00
AVENTICS MNI 系列小型氣缸 (ISO 6432)
安沃馳 MIN 系列 (ISO 6432) 圓筒氣缸用于通用機器構造，特點是堅固耐用，使用壽命長。
規格
標準ISO 6432
活塞- φ20 mm
行程200 mm
實用原則雙作用式
緩沖氣動
緩沖可調節的
磁性銷釘帶磁性活塞
ATEXATEX 中可選
后耳環, 集成式集成式鉤形安裝件
防塵圈材料聚氨酯
確定活塞推力的壓力6,3 bar
縮回運動的活塞力166 N
伸出運動的活塞力198 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M8
緩沖長度13 mm
緩沖能量1.5 J
重量0.34 kg
重量 0 mm行程0.16 kg
重量 10 mm行程0.009 kg
大行程1100 mm
特點
堅固耐用、節省空間的設計
特點是耐用性佳，使用壽命長。
提供 10 mm 至 25 mm 直徑的活塞
提供的配置有單/直通活塞桿、彈性/調節緩沖、帶/不帶電磁檢測、非旋轉活塞桿、ATEX

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010858
KHZ-DA-040-0080-M-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ40 mm
行程80 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力720 N
伸出運動的活塞力792 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
沖撞能量0.26 J
重量 0 mm行程0.285 kg
重量 10 mm行程0.06 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010861
KHZ-DA-050-0010-M-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ50 mm
行程10 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1110 N
伸出運動的活塞力1237 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
沖撞能量0.32 J
重量 0 mm行程0.388 kg
重量 10 mm行程0.086 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010864
KHZ-DA-050-0025-M-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ50 mm
行程25 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1110 N
伸出運動的活塞力1237 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
沖撞能量0.32 J
重量 0 mm行程0.388 kg
重量 10 mm行程0.086 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010867
KHZ-DA-050-0050-M-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ50 mm
行程50 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1110 N
伸出運動的活塞力1237 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
沖撞能量0.32 J
重量 0 mm行程0.388 kg
重量 10 mm行程0.086 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010868
KHZ-DA-050-0080-M-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ50 mm
行程80 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1110 N
伸出運動的活塞力1237 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
沖撞能量0.32 J
重量 0 mm行程0.388 kg
重量 10 mm行程0.086 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS微型氣缸, 系列 MNI 0822033210
MNI-DA-20-0320-U-01-01-1-00-000-00
AVENTICS MNI 系列小型氣缸 (ISO 6432)
安沃馳 MIN 系列 (ISO 6432) 圓筒氣缸用于通用機器構造，特點是堅固耐用，使用壽命長。
規格
標準ISO 6432
活塞- φ20 mm
行程320 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st bez magnetu
環境要求工業標準, ATEX 中可選
合格證書ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力166 N
伸出運動的活塞力198 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M8
沖撞能量0.23 J
重量0.423 kg
重量 0 mm行程0.135 kg
重量 10 mm行程0.009 kg
大行程1100 mm
介質壓縮空氣
特點
堅固耐用、節省空間的設計
特點是耐用性，使用壽命長。
提供 10 mm 至 25 mm 直徑的活塞
提供的配置有單/直通活塞桿、彈性/調節緩沖、帶/不帶電磁檢測、非旋轉活塞桿、ATEX

安沃馳AVENTICS微型氣缸, 系列 MNI 0822034202
MNI-DA-25-0025-U-01-01-1-00-000-00
AVENTICS MNI 系列小型氣缸 (ISO 6432)
安沃馳 MIN 系列 (ISO 6432) 圓筒氣缸用于通用機器構造，特點是堅固耐用，使用壽命長。
規格
標準ISO 6432
活塞- φ25 mm
行程25 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st bez magnetu
環境要求工業標準, ATEX 中可選
合格證書ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力260 N
伸出運動的活塞力309 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M10x1,25
沖撞能量0.35 J
重量0.2655 kg
重量 0 mm行程0.233 kg
重量 10 mm行程0.013 kg
大行程1300 mm
介質壓縮空氣
特點
堅固耐用、節省空間的設計
特點是耐用性，使用壽命長。
提供 10 mm 至 25 mm 直徑的活塞
提供的配置有單/直通活塞桿、彈性/調節緩沖、帶/不帶電磁檢測、非旋轉活塞桿、ATEX

安沃馳AVENTICS微型氣缸, 系列 MNI 0822032203
MNI-DA-16-0050-U-01-01-1-00-000-00
AVENTICS MNI 系列小型氣缸 (ISO 6432)
安沃馳 MIN 系列 (ISO 6432) 圓筒氣缸用于通用機器構造，特點是堅固耐用，使用壽命長。
規格
標準ISO 6432
活塞- φ16 mm
行程50 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st bez magnetu
環境要求工業標準, ATEX 中可選
合格證書ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力109 N
伸出運動的活塞力127 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口M5
活塞桿螺紋M6
沖撞能量0.14 J
重量0.1095 kg
重量 0 mm行程0.082 kg
重量 10 mm行程0.0055 kg
大行程800 mm
介質壓縮空氣
特點
堅固耐用、節省空間的設計
特點是耐用性，使用壽命長。
提供 10 mm 至 25 mm 直徑的活塞
提供的配置有單/直通活塞桿、彈性/調節緩沖、帶/不帶電磁檢測、非旋轉活塞桿、ATEX

安沃馳AVENTICS微型氣缸, 系列 MNI 0822033202
MNI-DA-20-0025-U-01-01-1-00-000-00
AVENTICS MNI 系列小型氣缸 (ISO 6432)
安沃馳 MIN 系列 (ISO 6432) 圓筒氣缸用于通用機器構造，特點是堅固耐用，使用壽命長。
規格
標準ISO 6432
活塞- φ20 mm
行程25 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st bez magnetu
環境要求工業標準, ATEX 中可選
合格證書ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力166 N
伸出運動的活塞力198 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M8
沖撞能量0.23 J
重量0.1575 kg
重量 0 mm行程0.135 kg
重量 10 mm行程0.009 kg
大行程1100 mm
介質壓縮空氣
特點
堅固耐用、節省空間的設計
特點是耐用性，使用壽命長。
提供 10 mm 至 25 mm 直徑的活塞
提供的配置有單/直通活塞桿、彈性/調節緩沖、帶/不帶電磁檢測、非旋轉活塞桿、ATEX

安沃馳AVENTICS微型氣缸, 系列 MNI 0822033203
MNI-DA-20-0050-U-01-01-1-00-000-00
AVENTICS MNI 系列小型氣缸 (ISO 6432)
安沃馳 MIN 系列 (ISO 6432) 圓筒氣缸用于通用機器構造，特點是堅固耐用，使用壽命長。
規格
標準ISO 6432
活塞- φ20 mm
行程50 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st bez magnetu
環境要求工業標準, ATEX 中可選
合格證書ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力166 N
伸出運動的活塞力198 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M8
沖撞能量0.23 J
重量0.18 kg
重量 0 mm行程0.135 kg
重量 10 mm行程0.009 kg
大行程1100 mm
介質壓縮空氣
特點
堅固耐用、節省空間的設計
特點是耐用性，使用壽命長。
提供 10 mm 至 25 mm 直徑的活塞
提供的配置有單/直通活塞桿、彈性/調節緩沖、帶/不帶電磁檢測、非旋轉活塞桿、ATEX

安沃馳AVENTICS微型氣缸, 系列 MNI 0822033208
MNI-DA-20-0200-U-01-01-1-00-000-00
AVENTICS MNI 系列小型氣缸 (ISO 6432)
安沃馳 MIN 系列 (ISO 6432) 圓筒氣缸用于通用機器構造，特點是堅固耐用，使用壽命長。
規格
標準ISO 6432
活塞- φ20 mm
行程200 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st bez magnetu
環境要求工業標準, ATEX 中可選
合格證書ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力166 N
伸出運動的活塞力198 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M8
沖撞能量0.23 J
重量0.315 kg
重量 0 mm行程0.135 kg
重量 10 mm行程0.009 kg
大行程1100 mm
介質壓縮空氣
特點
堅固耐用、節省空間的設計
特點是耐用性，使用壽命長。
提供 10 mm 至 25 mm 直徑的活塞
提供的配置有單/直通活塞桿、彈性/調節緩沖、帶/不帶電磁檢測、非旋轉活塞桿、ATEX

安沃馳AVENTICS微型氣缸, 系列 MNI 0822034201
MNI-DA-25-0010-U-01-01-1-00-000-00
AVENTICS MNI 系列小型氣缸 (ISO 6432)
安沃馳 MIN 系列 (ISO 6432) 圓筒氣缸用于通用機器構造，特點是堅固耐用，使用壽命長。
規格
標準ISO 6432
活塞- φ25 mm
行程10 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st bez magnetu
環境要求工業標準, ATEX 中可選
合格證書ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力260 N
伸出運動的活塞力309 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M10x1,25
沖撞能量0.35 J
重量0.246 kg
重量 0 mm行程0.233 kg
重量 10 mm行程0.013 kg
大行程1300 mm
介質壓縮空氣
特點
堅固耐用、節省空間的設計
特點是耐用性，使用壽命長。
提供 10 mm 至 25 mm 直徑的活塞
提供的配置有單/直通活塞桿、彈性/調節緩沖、帶/不帶電磁檢測、非旋轉活塞桿、ATEX

安沃馳AVENTICS微型氣缸, 系列 MNI 0822032201
MNI-DA-16-0010-U-01-01-1-00-000-00
AVENTICS MNI 系列小型氣缸 (ISO 6432)
安沃馳 MIN 系列 (ISO 6432) 圓筒氣缸用于通用機器構造，特點是堅固耐用，使用壽命長。
規格
標準ISO 6432
活塞- φ16 mm
行程10 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st bez magnetu
環境要求工業標準, ATEX 中可選
合格證書ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力109 N
伸出運動的活塞力127 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口M5
活塞桿螺紋M6
沖撞能量0.14 J
重量0.0875 kg
重量 0 mm行程0.082 kg
重量 10 mm行程0.0055 kg
大行程800 mm
介質壓縮空氣
特點
堅固耐用、節省空間的設計
特點是耐用性，使用壽命長。
提供 10 mm 至 25 mm 直徑的活塞
提供的配置有單/直通活塞桿、彈性/調節緩沖、帶/不帶電磁檢測、非旋轉活塞桿、ATEX

安沃馳AVENTICS微型氣缸, 系列 MNI 0822033201
MNI-DA-20-0010-U-01-01-1-00-000-00
AVENTICS MNI 系列小型氣缸 (ISO 6432)
安沃馳 MIN 系列 (ISO 6432) 圓筒氣缸用于通用機器構造，特點是堅固耐用，使用壽命長。
規格
標準ISO 6432
活塞- φ20 mm
行程10 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st bez magnetu
環境要求工業標準, ATEX 中可選
合格證書ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力166 N
伸出運動的活塞力198 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M8
沖撞能量0.23 J
重量0.144 kg
重量 0 mm行程0.135 kg
重量 10 mm行程0.009 kg
大行程1100 mm
介質壓縮空氣
特點
堅固耐用、節省空間的設計
特點是耐用性，使用壽命長。
提供 10 mm 至 25 mm 直徑的活塞
提供的配置有單/直通活塞桿、彈性/調節緩沖、帶/不帶電磁檢測、非旋轉活塞桿、ATEX

安沃馳AVENTICS微型氣缸, 系列 MNI 0822034203
MNI-DA-25-0050-U-01-01-1-00-000-00
AVENTICS MNI 系列小型氣缸 (ISO 6432)
安沃馳 MIN 系列 (ISO 6432) 圓筒氣缸用于通用機器構造，特點是堅固耐用，使用壽命長。
規格
標準ISO 6432
活塞- φ25 mm
行程50 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st bez magnetu
環境要求工業標準, ATEX 中可選
合格證書ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力260 N
伸出運動的活塞力309 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M10x1,25
沖撞能量0.35 J
重量0.298 kg
重量 0 mm行程0.233 kg
重量 10 mm行程0.013 kg
大行程1300 mm
介質壓縮空氣
特點
堅固耐用、節省空間的設計
特點是耐用性，使用壽命長。
提供 10 mm 至 25 mm 直徑的活塞
提供的配置有單/直通活塞桿、彈性/調節緩沖、帶/不帶電磁檢測、非旋轉活塞桿、ATEX

安沃馳AVENTICS微型氣缸, 系列 MNI 0822033207
MNI-DA-20-0160-U-01-01-1-00-000-00
AVENTICS MNI 系列小型氣缸 (ISO 6432)
安沃馳 MIN 系列 (ISO 6432) 圓筒氣缸用于通用機器構造，特點是堅固耐用，使用壽命長。
規格
標準ISO 6432
活塞- φ20 mm
行程160 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st bez magnetu
環境要求工業標準, ATEX 中可選
合格證書ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力166 N
伸出運動的活塞力198 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M8
沖撞能量0.23 J
重量0.279 kg
重量 0 mm行程0.135 kg
重量 10 mm行程0.009 kg
大行程1100 mm
介質壓縮空氣
特點
堅固耐用、節省空間的設計
特點是耐用性，使用壽命長。
提供 10 mm 至 25 mm 直徑的活塞
提供的配置有單/直通活塞桿、彈性/調節緩沖、帶/不帶電磁檢測、非旋轉活塞桿、ATEX

AVENTICS型材氣缸符合 ISO 15552 標準， PRA 系列 0822121009
PRA-DA-040-0320-0322111100000000000000-B
AVENTICS PRA 系列型材氣缸 (ISO 15552)
安沃馳 PRA 系列 (ISO 15552) 氣缸具有緊湊的設計外形，帶集成傳感器插槽。PRA 系列 (ISO 15552) 氣缸可用于各種行業。這包括通用自動化技術、機器和系統構造，以及特殊的行業應用。
SM6-AL 系列傳感器可直接安裝在安沃馳 PRA 系列上，在充分的工作舒適度下進行良好的距離測量。
規格
標準ISO 15552
活塞- φ40 mm
行程320 mm
實用原則雙作用式
緩沖pneumaticky nastaviteln? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準, ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力660 N
伸出運動的活塞力790 N
低環境溫度-20 ?C
高環境溫度80 ?C
小運行壓力1.5 bar
大運行壓力10 bar
接口G 1/4
活塞桿螺紋M12x1,25
緩沖長度19 mm
緩沖能量9 J
重量 0 mm行程0.65 kg
重量 10 mm行程0.032 kg
大行程1900 mm
介質壓縮空氣
介質溫度小值-20 ?C
特點
6 mm T 型插槽和 4 mm C 型插槽，可以輕松、快速而又緊湊地安裝各種傳感器
提供 32 mm 至 125 mm 直徑的活塞
模塊化密封系統，適應性強
的端部氣動緩沖
額外彈性阻尼元件
配置器中提供各種變型和配件

安沃馳AVENTICS型材氣缸符合 ISO 15552 標準， PRA 系列 0822122002
PRA-DA-050-0050-0322111100000000000000-B
AVENTICS PRA 系列型材氣缸 (ISO 15552)
安沃馳 PRA 系列 (ISO 15552) 氣缸具有緊湊的設計外形，帶集成傳感器插槽。PRA 系列 (ISO 15552) 氣缸可用于各種行業。這包括通用自動化技術、機器和系統構造，以及特殊的行業應用。
SM6-AL 系列傳感器可直接安裝在安沃馳 PRA 系列上，在充分的工作舒適度下進行良好的距離測量。
規格
標準ISO 15552
活塞- φ50 mm
行程50 mm
實用原則雙作用式
緩沖pneumaticky nastaviteln? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準, ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1035 N
伸出運動的活塞力1235 N
低環境溫度-20 ?C
高環境溫度80 ?C
小運行壓力1.5 bar
大運行壓力10 bar
接口G 1/4
活塞桿螺紋M16x1,5
緩沖長度17 mm
緩沖能量15 J
重量 0 mm行程1.06 kg
重量 10 mm行程0.047 kg
大行程2100 mm
介質壓縮空氣
介質溫度小值-20 ?C
特點
6 mm T 型插槽和 4 mm C 型插槽，可以輕松、快速而又緊湊地安裝各種傳感器
提供 32 mm 至 125 mm 直徑的活塞
模塊化密封系統，適應性強
端部氣動緩沖
額外彈性阻尼元件
配置器中提供各種變型和配件

安沃馳AVENTICS型材氣缸符合 ISO 15552 標準， PRA 系列 0822123007
PRA-DA-063-0200-0322111100000000000000-B
AVENTICS PRA 系列型材氣缸 (ISO 15552)
安沃馳 PRA 系列 (ISO 15552) 氣缸具有緊湊的設計外形，帶集成傳感器插槽。PRA 系列 (ISO 15552) 氣缸可用于各種行業。這包括通用自動化技術、機器和系統構造，以及特殊的行業應用。
SM6-AL 系列傳感器可直接安裝在安沃馳 PRA 系列上，在充分的工作舒適度下進行良好的距離測量。
規格
標準ISO 15552
活塞- φ63 mm
行程200 mm
實用原則雙作用式
緩沖pneumaticky nastaviteln? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準, ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1765 N
伸出運動的活塞力1960 N
低環境溫度-20 ?C
高環境溫度80 ?C
小運行壓力1.5 bar
大運行壓力10 bar
接口G 3/8
活塞桿螺紋M16x1,5
緩沖長度16.5 mm
緩沖能量27 J
重量 0 mm行程1.42 kg
重量 10 mm行程0.054 kg
大行程2500 mm
介質壓縮空氣
介質溫度小值-20 ?C
特點
6 mm T 型插槽和 4 mm C 型插槽，可以輕松、快速而又緊湊地安裝各種傳感器
提供 32 mm 至 125 mm 直徑的活塞
模塊化密封系統，適應性強
端部氣動緩沖
額外彈性阻尼元件
配置器中提供各種變型和配件

安沃馳AVENTICS型材氣缸符合 ISO 15552 標準， PRA 系列 0822122007
PRA-DA-050-0200-0322111100000000000000-B
AVENTICS PRA 系列型材氣缸 (ISO 15552)
安沃馳 PRA 系列 (ISO 15552) 氣缸具有緊湊的設計外形，帶集成傳感器插槽。PRA 系列 (ISO 15552) 氣缸可用于各種行業。這包括通用自動化技術、機器和系統構造，以及特殊的行業應用。
SM6-AL 系列傳感器可直接安裝在安沃馳 PRA 系列上，在充分的工作舒適度下進行良好的距離測量。
規格
標準ISO 15552
活塞- φ50 mm
行程200 mm
實用原則雙作用式
緩沖pneumaticky nastaviteln? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準, ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1035 N
伸出運動的活塞力1235 N
低環境溫度-20 ?C
高環境溫度80 ?C
小運行壓力1.5 bar
大運行壓力10 bar
接口G 1/4
活塞桿螺紋M16x1,5
緩沖長度17 mm
緩沖能量15 J
重量 0 mm行程1.06 kg
重量 10 mm行程0.047 kg
大行程2100 mm
介質壓縮空氣
介質溫度小值-20 ?C
特點
6 mm T 型插槽和 4 mm C 型插槽，可以輕松、快速而又緊湊地安裝各種傳感器
提供 32 mm 至 125 mm 直徑的活塞
模塊化密封系統，適應性強
的端部氣動緩沖
額外彈性阻尼元件
配置器中提供各種變型和配件

安沃馳AVENTICS型材氣缸符合 ISO 15552 標準， PRA 系列 0822120001
PRA-DA-032-0025-0322111100000000000000-B
AVENTICS PRA 系列型材氣缸 (ISO 15552)
安沃馳 PRA 系列 (ISO 15552) 氣缸具有緊湊的設計外形，帶集成傳感器插槽。PRA 系列 (ISO 15552) 氣缸可用于各種行業。這包括通用自動化技術、機器和系統構造，以及特殊的行業應用。
SM6-AL 系列傳感器可直接安裝在安沃馳 PRA 系列上，在充分的工作舒適度下進行良好的距離測量。
規格
標準ISO 15552
活塞- φ32 mm
行程25 mm
實用原則雙作用式
緩沖pneumaticky nastaviteln? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準, ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力435 N
伸出運動的活塞力505 N
低環境溫度-20 ?C
高環境溫度80 ?C
小運行壓力1.5 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M10x1,25
緩沖長度16.5 mm
緩沖能量4.8 J
重量 0 mm行程0.5 kg
重量 10 mm行程0.022 kg
大行程1600 mm
介質壓縮空氣
介質溫度小值-20 ?C
特點
6 mm T 型插槽和 4 mm C 型插槽，可以輕松、快速而又緊湊地安裝各種傳感器
提供 32 mm 至 125 mm 直徑的活塞
模塊化密封系統，適應性強
端部氣動緩沖
額外彈性阻尼元件
配置器中提供各種變型和配件

安沃馳AVENTICS型材氣缸符合 ISO 15552 標準， PRA 系列 0822121004
PRA-DA-040-0100-0322111100000000000000-B
AVENTICS PRA 系列型材氣缸 (ISO 15552)
安沃馳 PRA 系列 (ISO 15552) 氣缸具有緊湊的設計外形，帶集成傳感器插槽。PRA 系列 (ISO 15552) 氣缸可用于各種行業。這包括通用自動化技術、機器和系統構造，以及特殊的行業應用。
SM6-AL 系列傳感器可直接安裝在安沃馳 PRA 系列上，在充分的工作舒適度下進行良好的距離測量。
規格
標準ISO 15552
活塞- φ40 mm
行程100 mm
實用原則雙作用式
緩沖pneumaticky nastaviteln? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準, ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力660 N
伸出運動的活塞力790 N
低環境溫度-20 ?C
高環境溫度80 ?C
小運行壓力1.5 bar
大運行壓力10 bar
接口G 1/4
活塞桿螺紋M12x1,25
緩沖長度19 mm
緩沖能量9 J
重量 0 mm行程0.65 kg
重量 10 mm行程0.032 kg
大行程1900 mm
介質壓縮空氣
介質溫度小值-20 ?C
特點
6 mm T 型插槽和 4 mm C 型插槽，可以輕松、快速而又緊湊地安裝各種傳感器
提供 32 mm 至 125 mm 直徑的活塞
模塊化密封系統，適應性強
端部氣動緩沖
額外彈性阻尼元件
配置器中提供各種變型和配件

AVENTICS圓筒氣缸0822333508
