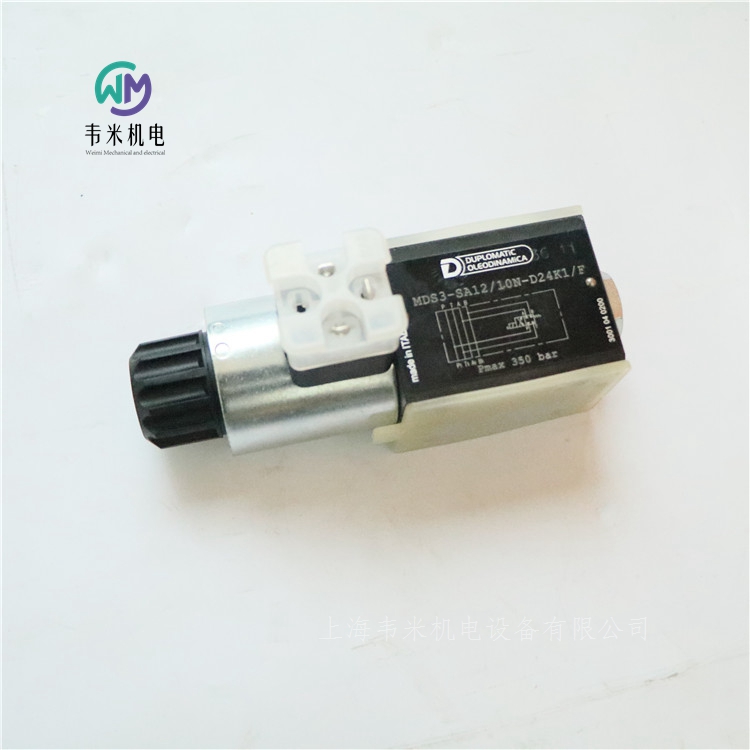

DUPLOMATIC電磁開關閥MDS3-SA12/10N-D24K1/F，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

意大利迪普馬DUPLOMATIC電磁開關閥MDS3系列
疊加式
ISO 4401-03 (CETOP 03)
高工作壓力 350 bar
大流量 50 l/min
閥MDS3用于多流向切換，或者壓力閥選擇。
油道孔穿過整個閥體，并且由于其特殊設計，閥MDS3可以和所有符合 ISO 4401-03 (CETOP 03)標準的疊加閥一起安裝。
閥中與 P - T - A - B油路平行的特殊連接，使得不同的液壓原理構造很容易實現，并將壓降減小到了低值。
部分直流型號可選擇平穩換向特性。
技術參數 （在溫度50?C，油液粘度36 cSt條件下測得）
 大工作壓力：
油口 P - A - B  350bar
油口 T (直流型)  210bar
油口 T (交流型)  140bar
P - A - B 油口 大流量  50l/min
環境溫度范圍  -20 / 50?C
油液溫度范圍  -20 / 80?C
油液粘度范圍 10 ? 400 cSt
油液允許的 高污染等級 根據ISO 4406:1999 等級20/18/15
推薦油液粘度  25 cSt
重量：
單電磁鐵閥 1,5kg
雙電磁鐵閥  2kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
平穩換向
目前，平穩換向特性只在直流閥閥芯機能為 S12, SA12 和SB12時可以提供。
該閥通過降低閥芯的運動速度，實現液壓執行機構的平穩啟動和停止。換向時間和特性曲線受工作介質的粘度（受溫度影響）影響。此外，換向時間還會因為閥的流量和工作壓力而變化。
為了實現平穩換向的正確功能，必須確保電磁鐵鐵芯充滿油液。為了達到這個目的，我們建議在回油管T中安裝1-2bar的背壓閥。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可旋轉以適應可用的安裝空間。
直流電磁閥電流和功率消耗
不同型號直流線圈的電流和功耗值。采用交流電（50或者60 Hz）供電時，需通過整流電路實現，可使用帶橋式整流的“D”型插頭（見目錄49 000）。但需要考慮功率極限的下降。
安裝
該閥可在任意方向安裝。閥可通過螺釘或者螺栓安裝在平面上。
如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
電氣插頭
除了閥和插頭一起提供的K12型，電磁閥提供時都不帶插頭。帶K1型標準電氣連接的線圈(DIN 43650)，插頭可以單獨訂購。K7型的連接形式，相應的插頭不能單獨提供。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
MDS3-SA1/10N-D24K1
MDS3-SA12/10N-D24K1/F

迪普馬DUPLOMATIC內嚙合齒輪泵IGP
-IGP內嚙合齒輪泵分為五種規格，每種規格包含一系列不同的排量。
-由于和工作壓力成比例的徑向和軸向補償，以及低工作噪音，IGP泵性能。
-優化的載荷分配以及特殊的耐磨軸承，使得泵能夠在高壓下持續工作，且延長了泵的工作壽命。
-IGP泵也可以多聯泵形式供應，通過組合實現多種流量。
技術參數
IGP泵規格： 3；4；5；6；7
排量范圍：3,6-10,2cm3/rev；13,3-32,6cm3/rev,7；33,1 - 64,9cm3/rev；64,1 - 126,2cm3/rev；125,8 - 251,7cm3/rev；
流量范圍 (1500 rpm時)：5,4 - 15,3l/min；19,9 - 48,9l/min；49,6 - 97,3l/min；96,1 - 189,3l/min；188,7 - 377,5l/min；
旋轉方向：順時針或者逆時針(從軸端觀察)
液壓連接：法蘭接頭SAE J518 c
安裝形式：法蘭 SAE J744 c
重量（單泵）：4-4.8kg；8.6-11kg；15.5-18.7kg；29.2-35kg；46.5-59kg；
環境溫度范圍：-10/ 60℃
油液溫度范圍：-10/ 80℃
推薦油液粘度：25-100cSt
液壓油類型
使用帶防沫劑和抗氧化劑的礦物基液壓油。
液壓油粘度：
液壓油工作粘度必須在以下范圍內：
小粘度 10 cSt 油液高工作溫度80 ?C下
佳粘度 25 - 100 cSt 油液處于油箱中的工作溫度下
大粘度 2000 cSt 于泵啟動階段
選擇油液時，必須確保在工作溫度下，液壓油實際粘度在上述范圍內。
意大利迪普馬DUPLOMATIC內嚙合齒輪泵訂貨型號：
IGP3-006-R05/11N



迪普馬DUPLOMATIC軸向柱塞變量泵VPPM
斜盤式軸向柱塞變量泵VPPM，適用于開式回路。
-該泵可提供四種不同的規格，大排量分別為29,46,73以及87cm3/rev。
-泵的流量和轉速及斜盤擺角成正比，而且斜盤擺角可以無級調節。大擺角和小擺角可通過相應的調節螺釘進行機械限制。
-該系列泵適用于中高壓工作壓力(連續工作壓力至280 bar，峰值壓力至350 bar)。由于一些特殊設計，該系列泵的驅動軸可以承受較高的軸向和徑向負載。
-該泵通常提供ISO 3019/2安裝法蘭，多聯泵的中間級泵和尾泵除外。多聯泵僅提供SAE J744 2孔法蘭和SAE J744花鍵軸。
-根據應用需求，該系列泵可提供7種不同的控制機構。
技術參數
泵規格 029 046 073 087
大排量 cm3/rev 29 46 73 087
大工作壓力 (相對壓力)：
- 連續工作：280bar、250bar
- 間歇工作：315bar、280bar
- 峰值壓力:  350bar、315bar
大排量時的大轉速 3000rpm 2600rpm 2200rpm 1850rpm
旋轉方向 順時針或者逆時針(從軸端觀察)
液壓連接 SAE 法蘭接頭
安裝形式 (單泵) ISO 3019/2 法蘭
質量 (單泵)  18kg 24kg 33kg 33kg
環境溫度范圍  -15 / 70?C
油液溫度范圍  -25 / 80?C
推薦油液粘度  15 ? 35cSt
訂貨型號示例
a) 單泵，排量29 cm3/rev，帶壓力控制- ISO 安裝法蘭和驅動軸 (標準)
VPPM-029PC-R55S/10N000
b) 單泵，排量46 cm3/rev，帶遠程壓力控制 - SAE 安裝法蘭和SAE花鍵驅動軸
VPPM-046PCR-R01S/10N000
c) 單泵，排量73 cm3/rev，帶壓力控制裝置 - ISO 安裝法蘭和驅動軸(標準)
VPPM-073PCX-R55S/10N000
d) 單泵，排量46 cm3/rev，帶集成式比例壓力和比例流量控制 - 壓力控制范圍至280 bar
VPPM-046PQCE5-R55S/11N000
e) 單泵，排量46 cm3/rev，帶功率控制，設定為1460 rpm時18,5 kW (扭矩 = 122 Nm)
VPPM-046PQNC-R55S/10N000/M122
f) 單泵，排量73 cm3/rev，帶功率控制，集成比例壓力和比例流量控制 - 功率控制設定為98 Nm - 壓力控制范圍至280 bar
VPPM-073PQNCE5-R55S/11N000/M098
g) 一級泵，排量73 cm3/rev，帶壓力控制， 可連接泵VPPM-029
VPPM-073PC-R55S/10N62S
h) 雙聯泵：　　　　 - 一級泵，排量46 cm3/rev，帶壓力和流量控制
- 二級泵，排量29 cm3/rec，帶壓力控制
VPPM-046PQC-R55S/10N62S VPPM-029PC-R01S/N000
i) 三聯泵： - 一級泵，排量73 cm3/rev，帶流量和壓力控制
- 二級泵，排量46 cm3/rev，帶壓力控制
- 三級泵，排量14 cm3/rev，齒輪泵，規格2
VPPM-073PQC-R55S/10N63S VPPM-046PC-R01S/10N12S GP2-0140R01F/20N
意大利迪普馬DUPLOMATIC柱塞泵訂貨型號：
VPPM-029PQC-R55S/10N000

關于迪普馬
   意大利DUPLOMATIC公司自1952年進入液壓領域以來。由于不斷的追求技術創新、嚴格的質量管理和快捷的售貨服務，從而使迪普馬成為了意大利品牌。
   意大利迪普馬公司開發的所有泵和閥標準（ISO4401、DIN、SAE等），與其他液壓品牌有著良好的互換性；而且還能在嚴酷的環境要求。其極限溫度產品（使用溫度低達-40C，高溫達到150C），更是在環境要求嚴格的太陽能和風能領域進行了應用。



迪普馬DUPLOMATIC比例方向閥DSE3
-直動式比例方向閥 DSE3，油口符合 ISO 4401(CETOP RP 121H)標準。
-該閥可用于液壓執行機構的方向和速度控制。
-該閥開度和流量調節，與電磁鐵電流輸入成比例。
-該閥可通過電流控制供給單元直接控制，或者和外部電氣控制卡一起組合控制，從而充分發揮閥的性能。
-還可提供手柄式手動應急操作。
技術參數 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)
大工作壓力：
油口 P - A - B  350bar
油口 T  210bar
公稱流量（P-T壓差ΔP=10bar)  1,3 - 4 - 8 - 16 - 26 l/min
滯環 (PWM 200 Hz) % Q max < 6%
重復精度 % Q max < ? 1,5%
環境溫度范圍  -20 / 60?C
油液溫度范圍  -20 / 80?C
油液粘度范圍   10 ? 400cSt
油液允許的高污染度 根據ISO 4406:1999 等級 18/16/13
推薦油液粘度  25cSt
重量：
單電磁鐵閥  1,6kg
雙電磁鐵閥  2,0kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。若使用
其他油液，例如HFA、HFB、HFC，請咨詢我們。 當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
比例電磁鐵
比例電磁鐵由兩部分組成：鐵芯和線圈。
鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。
線圈通過鎖緊螺母安裝在鐵芯上。
根據安裝空間，可作360?旋轉。
階躍響應是指閥跟隨輸入?yún)⒖夹盘柕碾A躍變化，達到90%設定值所需的時間。表中所列的典型階躍響應時間，是閥芯機能C16在P-T壓差Δp=30bar條件下測得。
階躍響應參考信號  0→100%  100%→0
階躍響應時間ms
DSE3-A*  50
DSE3-C*  40
安裝
在不影響正確操作的條件下，DSE3閥可在任意方向安裝。
請確保液壓回路中沒有空氣。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。
手動應急操作
標準閥的手動應急操作集成在電磁鐵的鐵芯內。手動應急操作必須使用合適的工具，以不損壞鐵芯的滑動表面。
有四種不同的形式手動應急操作可供選擇：
-CM型，帶手動應急保護罩。
-CS型， 帶有配M4螺釘?shù)慕饘侪h(huán)螺母，以及可進行持續機械操作的鎖緊螺母。
-CH型，手柄式手動應急操作。
-CK型，旋鈕式。當設定螺釘旋緊至其位置和旋鈕邊緣對齊時，鎖緊旋鈕直至與閥芯接觸：在這個位置上，手動應急操作不會被激發且閥不得電。調整手動應急操作后，鎖緊設定螺釘以防止旋鈕變松。
電氣控制單元
DSE3 - * * SA (SB)
EDC-112  24V DC電磁鐵  插頭式
EDC-142  12V DC電磁鐵  插頭式
EDM-M112  24V DC電磁鐵 DIN EN 50022導軌式
EDM-M142  12V DC電磁鐵  DIN EN 50022導軌式
UEIK-11  24V DC電磁鐵  歐洲卡式
DSE3 - A* DSE3 - C*
EDM-M212  24V DC電磁鐵  DIN EN 50022導軌式
EDM-M242  12V DC電磁鐵  DIN EN 50022導軌式
UEIK-21  24V DC電磁鐵  歐洲卡式
安裝板
型號 PMMD-AI3G 底部油口
型號 PMMD-AL3G 側面油口
P, T, A, B油口螺紋： 3/8” BSP
意大利迪普馬DUPLOMATIC比例閥訂貨型號：
DSE3-A26/11N-D24K1
DSE3-A26/11V-D24K1/CK
DSE3-C08/11N-D24K1
DSE3-C08SA/11N-D24K1
DSE3-C16/11N-D24K1
DSE3-C16SA/11N-D24K1
DSE3-C26SA/11N-D24K1
DSE3-C04/11N-D24K1
DSE3J-Z12/20N-E0K11
DSE3J-Z30/15/20N-E0K11
DSE5-A60/10N-D24K1
DSE5-C60/10N-D24K1



迪普馬DUPLOMATIC先導式比例方向閥DSPE系列
DSPE5 CETOP P05
DSPE5R ISO 4401-05
DSPE7 ISO 4401-07
DSPE8 ISO 4401-08
DSPE10 ISO 4401-10
先導式比例方向閥DSPE*，安裝面尺寸符合ISO 4401 (CETOP RP121H) 標準。
該閥開度(以及因此產生的流量) 調節，與先導閥的比例電磁鐵電流輸入成比例。
該閥可以通過電流控制供給單元直接控制，或者和外部電氣控制卡一起進行組合控制，從而充分發揮閥的性能。
該閥可提供規格CETOP P05，ISO 4401-05(CETOP R05)，ISO 4401-07 (CETOP 07)，ISO 4401-08 (CETOP 08)以及ISO 4401-10  。 每一種規格可提供不同的公稱流量，大流量至1600 l/min。
技術參數（采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得）
大工作壓力：  350bar
滯環 (PWM 100 Hz)：   < 4%
重復精度：  < ?2%
環境溫度范圍   -20/ 60℃
油液溫度范圍   -20/ 80℃
油液粘度范圍   10-400cSt
推薦油液粘度   25cSt
特性曲線 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)
在固定壓差Δp下，閥的典型流量控制曲線根據電磁鐵的輸入電流(D24型，大電流860 mA)，通過各相應閥芯機能測得。Δp的參考值由閥的P口和T口測得。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。
若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
先導控制和瀉油
DSPE型閥可選用內部或者外部控制和泄油。使用外部泄油，允許在回油口有較高的背壓。
電氣特性
比例電磁鐵
比例電磁鐵由兩部分組成：鐵芯和線圈。
鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。
線圈通過鎖緊螺母安裝在鐵芯上。
根據安裝空間，可作360?旋轉。
階躍響應 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)
階躍響應是指閥跟隨輸入?yún)⒖夹盘柕碾A躍變化，達到90%設定值所需的時間。
安裝
在不影響正確操作的條件下，DSPE* 閥可在任意方向安裝。
請確保液壓回路中沒有空氣。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。
迪普馬DUPLOMATIC比例閥型號：
DSPE7-A150/11N-II/D24K1

迪普馬DUPLOMATIC電液伺服閥帶集成放大板DXJ3系列
板式安裝
ISO 4401-03 (CETOP 03)
大工作壓力 350 bar
四通伺服比例閥DXJ3的閥芯在閥套內移動。該閥由線性力馬達直接驅動，從而獲得獨立于系統壓力的高動態性能。閥芯位移由線性傳感器(LVDT)閉環控制，從而確保高精度和重復性。
該閥可提供四種不同的流量控制范圍，大至40 l/min，閥芯零遮蓋，安裝面尺寸符合ISO 4401 (CETOP RP121H)標準。
該閥的特點是其集成式放大板基于SMD 技術，可以保證標準調節和簡易電氣接線。除了可能需要電氣調節零點外，該放大板不需要任何調節。
適用于位置、速度和壓力的閉環控制應用。斷電時或者參考輸入信號為零時，閥芯自動回到中位。在此位置，閥有一個小泄漏量，取決于工作壓力 (見技術參數表)。
可提供外泄型。
技術參數 (在油溫50℃，液壓油粘度36cSt條件下測得)
公稱流量  5-10-20-40l/min
零位泄漏量(p=140 bar時)  l/min ≤ 3% Q nom
滯環  < 0,2% In
閥值  < 0,1% In
溫度漂移 (?T= 50?C時)  < 1,5% In
響應時間  ≤ 12ms
三軸振動  30g
符合CEI EN 60529的保護等級  IP 65
環境溫度范圍  -20/ 60?C
油液溫度范圍  -20/ 80℃
油液粘度范圍   5 - 400cSt
油液允許的高污染度  根據 ISO 4406:1999 等級 17/15/12
推薦油液粘度  25cSt
質量  2.5kg
電氣特性
總體要求：
外接保險絲 = 1,6 A
所有導線的小截面積 ≈0,75 mm2
進行閥的電氣連接時(屏蔽，接地保護)，必須采取合適的措施，從而確保不會因為當?shù)夭煌慕拥仉妱菰斐蛇^高的接地電流。
差動信號線和閥芯位置信號線，必須與閥側的配套插頭防護罩以及電控箱側的0V (信號地)連接。
EMC：滿足EN 55011:1998，等級 B的要求，并且抗干擾調節符合EN 61000-6-2:1998。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
安裝
在不影響正確操作的條件下，DXJ3閥可在任意方向安裝。
閥可通過螺釘安裝在平面度范圍0,01/100mm和粗糙度Ra <0,8 ?m的安裝面上。如果相關值達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。 安裝時，請注意環境和閥的清潔度。
意大利迪普馬DUPLOMATIC伺服閥訂貨型號：
DXJ3-D0L20/10N/E0K11

意大利迪普馬DUPLOMATIC電液伺服閥帶集成放大板DXJ5系列
板式安裝ISO 4401-05 (CETOP R05)
大工作壓力 350 bar
四通伺服比例閥DXJ5的閥芯在閥套內移動。該閥由線性力馬達直接驅動，從而獲得獨立于系統壓力的高動態性能。閥芯位移由線性傳感器(LVDT)閉環控制，從而確保高精度和重復性。
該閥可提供兩種不同的流量控制范圍，大至100 l/min，閥芯零遮蓋，安裝面尺寸符合ISO 4401 (CETOP RP 121H) 標準。
該閥的特點是其集成式放大板基于SMD 技術，可以保證標準調節和簡易電氣接線。除了可能需要電氣調節零點外，該放大板不需要任何調節。
適用于位置、速度和壓力的閉環控制應用。斷電時或者參考輸入信號為零時，閥芯自動回到中位。在此位置，閥有一個小泄漏量，取決于工作壓力。
可提供外泄型。
技術參數 (在油溫50℃，液壓油粘度36cSt條件下測得)
大工作壓力
P - A - B口   350bar
T口 (標準)   50bar
T口帶Y口  350bar
公稱流量Qnom (P-T壓差Δp 70)  60 - 100l/min
零位泄漏量 (p=140 bar時)  l/min   ≤ 3% Q nom
滯環  < 0,2% In
閾值  < 0,1% In
溫度漂移(ΔT= 50?C時)  < 1,5% In
響應時間  ≤ 20ms
三軸振動  30g
符合CEI EN 60529的保護等級   IP 65
環境溫度范圍  -20/ 60℃
油液溫度范圍  -20/ 80℃
油液粘度范圍  5 - 400cSt
油液允許的高污染度  根據ISO 4406:1999等級 17/15/12
推薦油液粘度  25cSt
重量6.3kg
電氣特性
外接保險絲 = 2,5 A
所有導線的小截面積 ≈ 0,75 mm2
進行閥的電氣連接時(屏蔽，接地保護)，必須采取合適的措施，從而確保不會因為當?shù)夭煌慕拥仉妱菰斐蛇^高的接地電流。
差動信號線和閥芯位置信號線，必須與閥側的配套插頭防護罩以及電控箱側的0V (信號地)連接。
EMC：滿足EN 55011:1998，等級B的要求，并且抗干擾調節符合EN 61000-6-2:1998。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對HFDR 油液（磷酸酯），使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
安裝
在不影響正確操作的條件下，DXJ5閥可在任意方向安裝。閥可通過螺釘安裝在平面度范圍0,01/100mm和粗糙度Ra < 0,8 ?m的安裝面上。如果相關值達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。安裝時，請注意環境和閥的清潔度。
迪普馬DUPLOMATIC伺服閥訂貨型號：
DXJ5-D0L060/10N/E0K11
DXJ5-D0L100/10N/E0K11
DXJ5-D0L100/10N/E1K11

迪普馬DUPLOMATIC先導式比例溢流閥PRE
板式安裝
大工作壓力 350 bar
-先導式比例溢流閥PRE*，安裝面尺寸符合ISO 6264標準(CETOP RP 121H)。 -該系列閥通常用于控制液壓回路的壓力，即使設定接近標定值，也能夠使用泵的全流量。
-其兩級設計和寬大流道確保壓降減小，從而提高系統的能耗性能。
-壓力調節與電磁鐵電流輸入成比例。
-該閥可以通過電流控制供給單元直接控制，或者和外部電氣控制卡一起進行組合控制，從而充分發揮閥的性能。 -該系列閥安裝了手動溢流閥，其出廠設定≥15%壓力控制范圍內的大值。
-該系列閥可以提供三種規格，大流量至500 l/min，以及四種壓力控制范圍，高至350 bar。
技術參數 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)
類型  PRE10  PRE25  PRE32
大工作壓力：350bar
大流量 200l/min  400l/min  500l/min
滯環 % of p nom < 5%
重復精度 % of p nom < ?1,5%
環境溫度范圍  -20 / 60?C
油液溫度范圍  -20 / 80?C
油液粘度范圍  10 - 400cSt
油液允許的高污染度 根據 ISO 4406:1999 等級 18/16/13
推薦油液粘度  25cSt
重量：5kg  5.8kg  8kg
 液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密 封（代號N。對于HFDR 油液（磷酸酯），則使用FPM 密封（代號V）。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
比例電磁鐵
比例電磁鐵由兩部分組成：鐵芯和線圈。
鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。
線圈通過鎖緊螺母安裝在鐵芯上，并且根據安裝空間，可作360?旋轉。
階躍響應
階躍響應是指閥跟隨輸入?yún)⒖夹盘柕碾A躍變化，達到90%設定值所需的時間。
階躍響應參考信號  0→100%  100→0%
階躍響應時間  120ms  90ms
安裝
我們建議將PRE*閥水平安裝，或者電磁鐵朝下豎直安裝。如果閥垂直安裝且電磁鐵朝上，須考慮小控制壓力發生變化的可能性。
請確保液壓回路中沒有空氣。在一些特殊應用中，必須通過使用電磁鐵鐵芯中適當?shù)呐艢饴菟ǎ懦鲨F芯中所夾帶的空氣。 在操作的后，確保正確擰緊排氣螺栓。
將閥的T口與油箱直接連接。控制壓力值必須加上T口檢測到的任何背壓值。在正常操作條件下，T口允許的大背壓是2 bar。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于0.01/100。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。
電氣控制單元
EDC-112  24V DC電磁鐵  插頭式
EDC-142  12V DC電磁鐵  插頭式
EDM-M112  24V DC電磁鐵 DIN EN 50022導軌式
EDM-M142  12V DC電磁鐵  DIN EN 50022導軌式
UEIK-11  24V DC電磁鐵  歐洲卡式
安裝板
類型  PRE10  PRE25  PRE32
安裝版型號 PMRQ3-AI4G底部油口  PMRQ5-AI5G底部油口  PMRQ7-AI7G底部油口
P, T油口尺寸 P: 1/2” BSP；T: 3/4” BSP  、1” BSP、1” ? BSP
X 油口尺寸 1/4” BSP  1/4” BSP  1/4” BSP
迪普馬DUPLOMATIC先導式比例溢流閥型號：
PRE10-210/20N-D24K1
PRE10-350/20V-D24K1
PRE10-350/10N-D24K1
PRE10-350/20N-D24K1

DUPLOMATIC電磁開關閥MDS3-SA12/10N-D24K1/F
