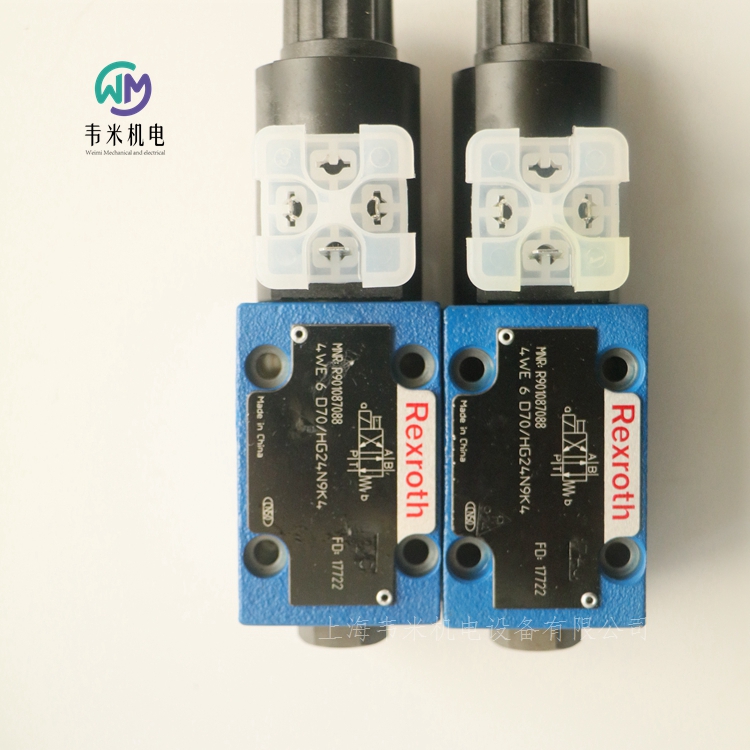

力士樂電磁閥現貨4WE6D70/HG24N9K4，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH帶電磁啟動的直動式方向滑閥
WE 6...H
規格 6
組件系列 7X
大工作壓力 315 bar
大流量 60 l/min
三位四通、二位四通或二位三通型號
標準型號
油口安裝面符合 DIN 24340，形式 A
帶濕式插腳的直流線圈
電磁線圈可旋轉
更換線圈時，不必打開耐壓密閉腔體
電氣連接作為單個連接
隱式手動應急操作
WE 型號的方向閥為電磁線圈操作的方向滑閥。這些閥控制流體的啟動、停止和方向。
這些方向閥主要由殼體、一個或兩個線圈、控制閥芯和一個或兩個復位彈簧組成。在斷電情況下，控制閥芯由復位彈簧固定在中心位置或初始位置。控制閥芯由帶濕式插腳的線圈啟動。
要確保正常運行，請確保將線圈的壓力腔注滿液壓油！
線圈的力通過推桿作用在控制閥芯上并將后者從其靜止位置推到所需的終端位置。這樣就可以根據符號釋放所需流向。在線圈滅磁后，復位彈簧將控制閥芯推回其靜止位置。
手動應急操作可在線圈不通電的情況下控制閥芯。
德國力士樂REXROTH電磁閥訂貨號和型號：
R901087088 4WE6D70/HG24N9K4
R901087087 4WE6E70/HG24N9K4
R901108990 4WE6J70/HG24N9K4/B10
R901133322 4WE6HA70/HG24N9K4
R901089241 4WE6J70/HG24N9K4
R901108990 4WE6J70/HG24N9K4/B10
R901108705 4WE6JB70/HG24N9K4

力士樂REXROTH換向座閥，直動式，帶電磁鐵操縱
M-.SEW 6
R900566273 M-3SEW6C37/420MG24N9K4
R900566289 M-3SEW6U38/630MG24N9K4
R900566283 M-3SEW6U37/420MG24N9K4
R900570174 M-3SEW6U37/420MG24N9K4/V
規格 6
組件系列 3X
大工作壓力 420 / 630 bar
大流量 25 l/min
特點
二位二通、二位三通或二位四通型號
油口安裝面符合 DIN 24340 形式 A
油口安裝面符合 ISO 4401-03-02-0-05
帶可拆卸線圈的氣隙直流線圈
電磁線圈可旋轉 90?
更換線圈時，不必打開耐壓密閉腔體
電氣連接作為單個連接
輔助操縱裝置，可選
位置感應開關和接近傳感器（無觸點）
二位二通和二位三通方向座閥
SEW 型號的方向閥是電磁操作的方向座閥。該閥控制流體的啟動、停止和方向。
該閥主要由殼體、線圈、強化的閥系統以及閉合元件滾珠/閥芯組成。
基本原理
在初始位置，滾珠/閥芯由彈簧壓入閥座，在切換位置，它由線圈 壓入閥座。線圈 的力通過斜手柄和滾珠 施加到兩側密封的驅動推桿上。兩個密封元件之間的腔體連接到油口 P。因此，閥系統根據起動力（線圈或復位彈簧）進行壓力補償。因此，可在不超過 630 bar 的情況下使用閥門。
注意！
二位三通方向座閥具有“閥芯負遮蓋”。因此，必須始終連接油口 T。這意味著，在切換過程中（從一個閥座開始打開到另一個閥座關閉）油口 P–A–T 相互連接。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。
手動應急操作允許在不給線圈通電的情況下切換閥。
要確保不超過的 大流量！如果適用，可插入 用于流量限制的節流插件。
二位四通方向座閥
通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。
Plus-1 板的功能
初始位置：
不操作主閥。彈簧將滾珠保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。除此之外，一條控制油路連接 A 和控制閥芯 的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上。現在，P 連接到 B，并且 A 連接到 T。
過渡位置：
啟動主閥時，閥芯克服彈簧移動并被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。
切換位置：
P 連接到 A。由于泵壓力經由 A 作用在控制閥芯 的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。
注意！
如果差動液壓缸的環形區域未連接至油口 A，在切換過程中油口 B 將由于過壓而產生一個壓力峰值。壓力峰值有可能超過大工作壓力的允許限值。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。
示例：
蓄能器工作，
作為先導控制閥與內部先導控制液壓油分流結合使用。
二位二通和二位三通方向座閥
節流插件插入到座閥的油口 P 中。
二位四通方向座閥 （參閱功能說明）
節流插件插入到 Plus-1 板的油口 P 中。
單向閥插件
單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。
二位二通和二位三通方向座閥 （參閱功能說明）
單向閥插件插入到座閥的油口 P 中。
二位四通方向座閥 （參閱功能說明）
單向閥插件插入到 Plus-1 板的油口 P 中。
可依照閥芯符號以及的工作壓力和流量使用座閥（請參閱性能限制）。
為確保安全運行，必須注意以下內容：
為了對閥進行安全切換和/或?qū)⑵浔３衷陂y芯位置，壓力必須為 pP ≥ pA ≥ pT （出于設計原因）。
座閥具有閥芯負遮蓋，即在切換過程中，會產生油泄漏。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。
不得超過的大流量（如有必要，可以使用節流插件來限制流量）！
Plus-1 板：
當使用 Plus-1 板（二位四通方向控制功能）時，要遵守以下較低的工作值： p小 = 8 bar； qV > 3 l/min。
可根據任務明確油口 P、A、B 和 T。不得隨意對其進行交換或關閉！
對于三通和四通閥芯位置，必須始終連接油口 T。
請遵守壓力等級和壓力分配！
僅允許流體沿箭頭方向流動！



力士樂REXROTH電磁操作的二位三通和二位四通方向座閥
M-.SEW 10
R900054399 M-3SEW10C15/420MG24N9K4/P
規格 10
組件系列 1X
大工作壓力 420 / 630 bar
大流量 40 l/min
特點
電磁操作的直動式方向座閥
油口安裝面符合 ISO 4401-05-04-0-05
被截止的接口無泄漏密封
在壓力作用下長期閑置后仍能安全地開關
帶可拆卸線圈的氣隙直流線圈（若為交流電源則必須裝有整流器）
電磁線圈可旋轉 90?
電氣連接作為單個連接
帶隱藏的手動應急控制，可選
位置感應開關（無觸點），可選
二位三通方向座閥
M-.SEW 型號的方向閥是電磁操作的方向座閥。該閥控制流體的啟動、停止和方向。
它主要由殼體、線圈、強化的閥系統以及閉合元件閥芯組成。
基本原理
在初始位置，控制閥芯由彈簧壓入閥座，在閥芯位置，由線圈 壓入閥座。線圈 的力通過斜手柄和滾珠 施加到兩側密封的閥芯上。兩個密封元件之間的腔體連接到油口 P。因此，閥系統根據起動力（線圈或復位彈簧）進行壓力補償。因此，可在不超過 630 bar 的情況下使用閥門。
注意！
二位三通方向座閥具有“閥芯負遮蓋”。因此，必須始終連接油口 T。這意味著，在切換過程中（從一個閥座開始打開到另一個閥座關閉）油口 P–A–T 相互連接。然而，此過程在這段時間內即可完成，在幾乎所有應用中都無關緊要。
手動應急操作允許在不給線圈通電的情況下切換閥。
注意！
要確保不超過的大流量！如果適用，可插入節流插件來限制流量（請參閱功能說明）。
二位四通方向座閥
通過位于二位三通方向座閥下方稱為“Plus-1 板”的疊加閥板，可實現二位四通方向座閥的功能。
Plus-1 板的功能：
初始位置
不操作主閥。彈簧將滾珠保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。除此之外，一條控制油路連接 A 和控制閥芯 的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上。現在，P 連接到 B，并且 A 連接到 T。
過渡位置：
啟動主閥時，閥芯克服彈簧移動并被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。
閥芯位置：
P 連接到 A。由于泵壓力經由 A 作用在控制閥芯 的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。
注意！
當使用差動液壓缸時，為避免過壓，必須將液壓缸的環形區域連在 A 處。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，就需要使用節流插件。
示例：
蓄能器工作，
作為先導控制閥與內部先導控制液壓油分流結合使用。
二位三通方向座閥 （參閱功能說明）
節流插件插入到座閥的油口 P 中。
二位四通方向座閥 （參閱功能說明）
節流插件插入到 Plus-1 板的油口 P 中。
單向閥插件
單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。
二位三通方向座閥 （參閱功能說明）
單向閥插件插入到座閥的油口 P 中。
二位四通方向座閥 （參閱功能說明）
單向閥插件插入到 Plus-1 板的油口 P 中。



力士樂REXROTH液壓-電氣柱塞式壓力開關
HED 8 -2X
組件系列 2X
大工作壓力 630 bar
壓力等級 50、100、200、350 和 630 bar
UL 組件，CCC 認證
重量：0.8kg
安裝位置：任意
環境溫度范圍（NBR 密封件）：-25 … 50℃
環境溫度范圍（FKM 密封件）：-20 … 50℃
環境溫度范圍（低溫密封件）：-40 … 50℃
正弦試驗：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期
運輸沖擊：DIN EN 60068-2-27:1995-03：15 g / 11 ms
沖擊測試：DIN EN 60068-2-29:1995-03：25 g / 6 ms
噪音測試：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min
符合性/證書：
CE：
DIN EN 61058-1: 2002 / A2: 2008
DIN EN 60947-1: 2007 / A1: 2011
DIN EN 60947-5-1: 2004 / A1: 2009
DIN EN 60529: 1991 / A2: 2013
UL：UL 508 第 17 版，文件編號：E223220（高 350 bar）
CCC：GB14048.5-2008
RoHS：符合歐盟指令 2011/65/EU
液壓油溫度范圍（NBR 密封件）：-25 … 80℃
液壓油溫度范圍（FKM 密封件）：-20 … 80℃
液壓油溫度范圍（低溫密封件）：-40 … 80℃
粘度范圍：10 … 800mm?/s
加載次數：≥ 5 百萬
帶連接器“K14”：EN 175301-803，3 極 PE
防護等級符合 EN 60529 標準：IP65（已安裝并固定連接插頭）
帶連接器“K35”：IEC 61076-2-101，M12 x 1，A 編碼，4 極
防護等級符合 EN 60529 標準：IP67，已安裝和裝配連接插頭
大切換頻率：7200 1/h
轉換度（重復精度）：< 調定壓力的 1 %
開關：符合 VDE 0630-1/DIN EN 61058-1
轉換電阻：< 50mΩ
特點：
用于底板安裝/管道安裝
用于法蘭連接，符合 ISO 16873
作為垂直疊加元件，與疊加閥板相連接，符合 ISO 4401
5 檔壓力
4 種調整類型：
– 帶或不帶保護帽的主軸
– 帶刻度的主軸，帶或不帶保護帽
– 帶刻度旋鈕
– 帶刻度可鎖定旋鈕
電氣連接
– 帶設計 A 閥插頭（大型方形連接器）
– 帶 M12 x 1 連接器
帶常閉/常開觸點功能的微動開關
電流零電位轉換（從 1 mA 到 2 A）
壓力范圍經過 UL 認證，高達 350 bar
HED 8 類型的液壓-電氣壓力開關是柱塞式壓力開關。它們的基本構成是殼體、帶柱塞的安裝套件、壓縮彈簧、調節元件和微動開關。
如果要監測的壓力低于調定壓力，則操作微動開關。要監測的壓力通過節流孔傳到柱塞。柱塞受彈簧座支持并克服壓縮彈簧不斷變化的作用力。彈簧座將柱塞的運動傳輸?shù)轿?dòng)開關，并在達到調定壓力時釋放后者的壓力。這會打開或關閉電路，具體取決于電路設置。彈簧座的機械前擋塊在壓力突然降低和過壓的情況下，可保護微動開關免于受到機械損傷，并防止壓縮彈簧的固態壓縮。
注意：
要延長使用壽命，安裝壓力開關時應確保振動較小，使其免于受到液壓沖擊。
德國力士樂REXROTH壓力繼電器訂貨號和型號：
R901099808 HED8OH-20/200K14
R901107369 HED8OH-20/200K14KW
R901101640 HED8OH-20/350K14
R901102747 HED8OP-20/100K14
R901107370 HED8OP-20/100K14KW
R901102721 HED8OP-20/200K14
R901108018 HED8OP-20/200K14KW
R901106453 HED8OP-20/350K14
R901107914 HED8OP-20/350K14KS
R901102349 HED8OH-20/50K14
R901106262 HED8OA-20/100K14AS
R901095551 HED8OA-20/100K14KS
R901106448 HED8OA-20/200K14KW
R901102716 HED8OA-20/350K14KW
R901107915 HED8OA-20/630K14S





液壓-電氣柱塞式壓力開關
HED5 -3X
組件系列 3X
大工作壓力 400 bar
壓力等級 25、63、100、200 和 400 bar
UL 認證
CCC 認證（MT 型號除外）
4 個壓力等級
帶大型方形連接器的電氣連接
帶常閉/常開觸點功能的微動開關
電流零電位轉換（從 1 mA 到 2 A）
HED 5 類型的液壓-電氣壓力開關是柱塞式壓力開關。
基本構成是殼體、帶柱塞的安裝套件、壓縮彈簧、調節元件和微動開關
被監測的壓力作用于柱塞
后者受彈簧座支持并克服壓縮彈簧不斷變化的作用力。
彈簧座將柱塞的運動傳輸?shù)轿?dòng)開關。這會打開或關閉電路，具體取決于電路設置。
注意：
要延長使用壽命，安裝壓力開關時應確保振動較小，使其免于受到液壓沖擊。
德國力士樂REXROTH壓力繼電器訂貨號和型號：
R901185727 HED5OH-31/100K14


力士樂適合液壓應用的壓力傳感器
HM20
組件系列 2X
測量液壓系統壓力
8 個測量范圍，大 630 bar
帶薄膜測量單元的傳感器
與介質接觸的組件由不銹鋼制成
高爆裂壓力，反向極性、過電壓和短路保護，確保操作安全
特性曲線誤差 <0.5 %
非重復性 <?0.05 %
環境溫度 –40 … 85 ?C
船用認證 DNV 適用于所有帶電流輸出的型號
力士樂REXROTH壓力傳感器訂貨信息：
HM20-2X/400-C-K35-N
1、類型
HM20 →測壓變換器
2、生產系列號
2X   →設備系列 20 到 29（20 到 29：安裝尺寸和插腳分配不變）
3、大壓力值
10   →10 bar
50   →50 bar
100  →100 bar
160  →160 bar
250  →250 bar
315  →315 bar
400  →400 bar
630  →630 bar
4、輸出類型
C    →電流輸出端 4 至 20 mA（獲得船用認證 DNV）
H    →電壓輸出端 0.1 至 10 V
5、插頭類型
K35  →設備插頭，4 針，M12 x 1
N   →節流元件（相當于 0.3 mm噴嘴）
電纜束或電纜插座不在供貨范圍內；請另行訂購
技術數據：
重量：0.06kg
額定溫度范圍：-25 … 80℃
環境溫度范圍：-40 … 85℃
存儲溫度范圍：-40 … 80℃
壓力介質：HL、HLP、HFC、氮?dú)猓ù笤试S 300 bar）
介質溫度范圍：-40 … 90℃
正弦試驗，符合 DIN EN 60068-2-6：10 ... 2000 Hz/大 10 g/10 個周期/3 個軸
噪音測試符合 DIN EN 60068-2-64：20 … 2000 Hz / 14 g RMS / 24 h / 3 個軸
運輸沖擊符合 DIN EN 60068-2-27：15 g/11 ms/3 個軸
壓力油口（確保徹底排氣）：螺紋連接 G1/4 符合 DIN 3852 形式 E
外殼材料：V4A (1.4404)、PEI、HNB
材料與測量元件的過程連接：1.4542 (17-4 PH / 630); 密封圈 NBR
節流元件：在過程連接的壓力通道中。相當于 0.3 mm 的噴嘴，可降低因壓力峰值或氣蝕等高動態效應而造成損壞的風險。
節流材料：1.4305
緊固扭矩：
液壓接口
<400 bar：20 … 25Nm
≥400 bar：25 … 30Nm
連接插頭（如果不存在擰緊扭矩規格，建議使用。）：0.6 … 1.5Nm
使用壽命：6 千萬加載次數或 60000 h
電磁兼容性 (EMC)
EN 61000-6-2 / EN 61326-2-3
EN 61000-4-2 靜電放電抗干擾性檢測：4 CD / 8 AD 帶有 BWK B（kV）
EN 61000-4-3 射頻電磁波抗干擾檢測：10V/m (80 … 2700 MHz)，帶有 BWK A
EN 61000-4-4 電性快速脈沖群抗干擾檢測：2 帶有 BWK B（kV）
EN 61000-4-5 浪涌雷擊測試：1 帶有 BWK B（kV）
EN 61000-4-6 HF conducted：10V (150 kHz … 80 MHz)，帶有 BWK A
EN 61000-4-8 電源頻率磁場抗干擾檢測 50/60 Hz：100A/m，帶有 BWK A
EN 61000-4-9 電源頻率磁場脈沖抗干擾檢測：1000A/m 帶有 BWK A
EN 61000-6-3 / EN 61326-2-3
EN 55016-2-1 干擾電壓檢測：0.15 … 30MHz（等級 B，EN 55022）
EN 55016-2-3 無線電干擾場強檢測：30 … 1000MHz（等級 B, EN 55022）
電氣連接：連接器，4 極 M12 x 1，外殼上
防護等級符合 EN 60529 標準：IP65 / IP67（如果使用的是適合且正確安裝的連接插頭。）
符合性：
CE：根據 EMC 指令
UKCA：根據 "UK EMC Regulations
輸入：
電源：：24V
電流消耗：≤ 12mA
絕緣電阻：> 100MΩ(500 VDC)
輸出：
輸出信號：
電流：4 … 20mA
電壓：0.1 … 10V
設置時間 (10 ... 90 %)：< 1ms
特性曲線誤差（在整體測量范圍內，包括非線性、滯后、零電位和端值偏差，符合 IEC 61298-2 規定的測量偏差要求）：< 0.5%
溫度系數
零位和范圍
額定溫度范圍內：< 0.1%/10 K
超出額定溫度范圍：< 0.2%/10 K
特定條件下的長期漂移（1 年）：< ? 0.1%
德國力士樂REXROTH壓力傳感器訂貨號和型號：
R901342027 HM20-22/250-H-K35
R901342033 HM20-22/400-C-K35



力士樂REXROTH二通方向控制功能插裝閥
LC（標準）
標準系列
規格 16 … 160
組件系列 6X, 2X, 7X
大工作壓力 420 bar
大流量 25000 l/min
帶或不帶衰減阻尼的閥架
2 個面積比
6 種不同的開啟壓力
二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋也是從功率單元控制側到先導控制閥的連接件。
通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性價比。
二通插裝閥通常由控制蓋 和安裝套件組成?？刂粕w包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。
二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。
德國力士樂REXROTH插裝閥訂貨號和型號：
R900912566 LC16A05E7X/
R900912572 LC16A20D7X/
R900912573 LC16A40D7X/
R900934008 LC16A40E7X/V
R900928456 LC16A05E7X/V
R900909251 LC25A05D7X/
R900912574 LC25A40E7X/
R900909245 LC32A05D7X/
R900912585 LC32A05E7X/
R900912589 LC32A20D7X/
R900906337 LC32A20E7X/
R900912610 LC32B40E7X/
R900909662 LC32A40E7X/
R900909665 LC32A40D7X/
R900910270 LC25A20E7X/
R900935732 LC40A40D7X/
R900937995 LC40A05D7X/
R900937996 LC40A05E7X/
R900710125 LC50A40E7X/V
R900520967 LC80A20E6X/


力士樂REXROTH二通方向控制功能插裝閥
LC（高壓）
高壓系列
規格 16 … 100
組件系列 6X, 7X
大工作壓力 450 bar
大流量 13000 l/min
規格 16 … 100
組件系列 6X, 7X
用于方向控制功能的插裝閥
二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋同時充當從功率單元控制側到先導控制閥的連接件。通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節一個執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性價比。
二通插裝閥的一般構成為控制蓋 和安裝套件?？刂粕w包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。
二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。

力士樂電磁閥現貨4WE6D70/HG24N9K4
