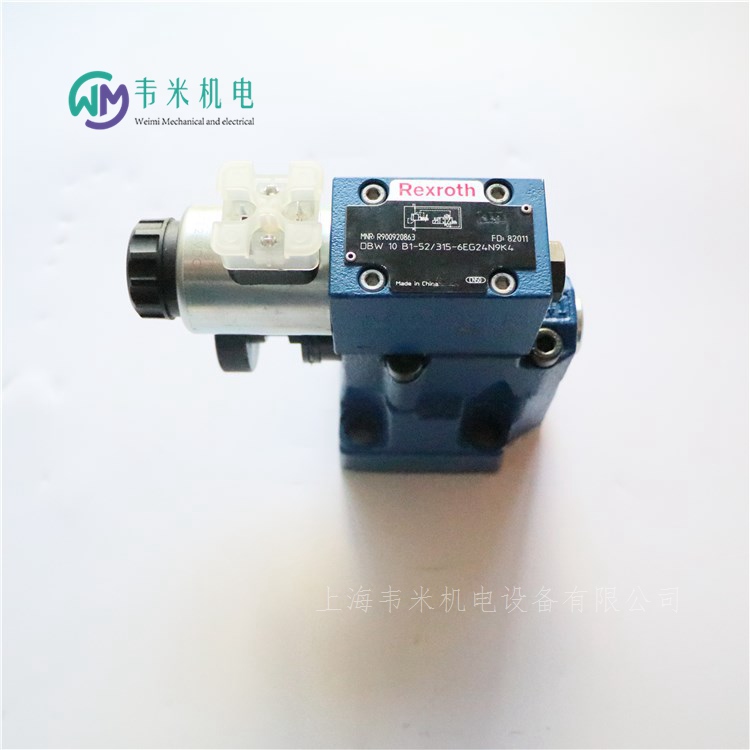

DBW10B1-52/315-6EG24N9K4力士樂電磁溢流閥現貨庫存，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH先導控制溢流閥
電磁溢流閥DBW
規格 10 … 32
組件系列 5X
大工作壓力 350 bar
大流量 650 l/min
用于底板安裝
油口安裝面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)
用于螺紋連接
通過一個上裝的換向滑閥或換向座閥的電磁鐵操縱式卸荷
高功率線圈
換向沖擊衰減，可選
防腐蝕設計
當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU
電磁線圈是經過認可的組件，帶有 UR 標記，符合 UL 906，版本 1982，可選
DBW 型壓力閥為先導式溢流閥。
它們用于限制并以電磁線圈操作卸載工作壓力。
該閥主要由帶主閥心的主閥、帶壓力調節元件的先導控制閥以及一個集成方向滑閥組成。
此類閥的功能與 DB 型閥的功能基本相同。但是，通過控制已安裝的方向滑閥 即可卸載主閥芯。
帶換向沖擊衰減（疊加閥板）的溢流閥，型號為 DBW.../..S6...R12
通過換向沖擊衰減閥可延遲打開從 B2 到 B1 的連接。從而避免了回油管路中的壓力峰值和降壓沖擊噪音。該閥安裝在先導控制閥和方向閥 之間。
衰減程度（降壓沖擊）取決于噴嘴的規格。推薦使用φ1.2 mm的噴嘴。

溢流閥的應用場合
1、起穩壓和溢流作用(閥口常開)
在定量泵進油或回油節流調速系統中
2、起安全保護作用(閥口常閉)
變量泵液壓系統、定量泵旁路節流調速系統和非節流調速系統。
3、起卸荷作用
4、作背壓閥使用
5、作吸收換向沖擊使用
6、可實現多級調壓和遠程調壓
二、減壓閥
1、作用
(1)減壓:
降低液壓系統某支路(控制油路、夾緊回路、潤滑回路等)的壓力。
(2)穩壓:穩定液壓系統某支路的壓力。
2、類型
按功能分
定值減壓閥:保證閥的出口壓力為定值。
定差減壓閥:保證閥的進、出油口壓差為定值。
定比減壓閥:保證閥的進、出油口壓力比為定值。
按結構分
直動式
先導式(常用)
3、先導式定值減壓閥結構及工作原理
結構
先導調壓部分:給定閥的出口壓力值。
主閥部分:通過主閥芯上下移動，調節減壓孔口節流損失，保證出口壓力恒定。
4、先導式減壓閥和先導式溢流閥的不同之處:
①減壓閥保持出口壓力基本不變，而溢流閥保持進口處壓力基本不變。
②在不工作時，減壓閥進、出油口互通，而溢流閥進出油口不通。
③為保證減壓閥出口壓力調定值恒定，先導閥彈簧腔需通過泄油口單獨外接油箱;而溢流閥的出油口是通油箱的，所以它的導閥彈簧腔和泄漏油可通過閥體上的通道和出油口相通，不必單獨外接油箱。
三、順序閥
1、作用:
利用油路本身的壓力變化來控制閥口開啟，達到油路通斷,實現執行元件的順序動作，它一般不控制系統壓力。
2、類型:
按控制方式
直控順序閥
外(液控)控順序閥
按結構
直動式
先導式
3、結構與工作原理:
4、先導式順序閥和先導式溢流閥的不同之處:
(1)溢流閥的進口壓力在通流狀態下基本不變。而順序閥一般不控制系統壓力。
(2)溢流閥為內泄漏，而順序閥需單獨引出泄漏通道，為外泄漏。
(3)溢流閥的出口必須回油箱，順序閥出口可接負載。
德國力士樂REXROTH電磁溢流閥訂貨號和型號：

R900920863 DBW10B1-52/315-6EG24N9K4
R901202962 DBW10B1-52/315-6EG24N9K4/12=CSA
R901422709 DBW10B1-52/315-6EG24N9K4E
R901027611 DBW10B1-52/315-6EG24N9K4QMAG24
R900945788 DBW10B1-52/315-6EG24N9K4R12
R900778947 DBW10B1-52/315-6EG24N9K4V
力士樂REXROTH隔膜式蓄能器
HAD
組件系列 1X 和 2X
公稱容量 0.075 … 3.5 l
大工作壓力 250 bar
整體結構   隔膜式蓄能器
安裝位置   任意，好是底部的液壓油接頭插口
安裝類型   用夾具或通過管接頭焊接
溫度范圍   -15 … 65℃
管路連接   內螺紋
液壓油   符合 DIN 51524 的液壓油
液壓蓄能器的主要任務之一是接收液壓系統一定量的加壓液體，并在需要時將其返回到系統中。
當液體被加壓時，對液壓蓄能器的處理類似于壓力容器，且必須在考慮安裝國家或地區的驗收標準的情況下針對其大工作過壓進行設計。
在大多數液壓系統中，均使用具有分隔元件的液壓/氣動（充氣）蓄能器。
皮囊式蓄能器、柱塞式蓄能器和隔膜式蓄能器之間的區別在于分隔元件的類型。
液壓蓄能器基本上由液壓油部分、氣體部分以及一個氣密分隔元件構成。液壓油部分與液壓油路相連。壓力增加時，氣體被壓縮，液體進入液壓蓄能器。壓力下降時，壓縮氣體膨脹，將積聚的液壓油排入油路。
隔膜式蓄能器
隔膜式蓄能器包括一個鋼制耐壓容器，該容器通常為球形或圓柱形。蓄能器內部有分隔元件，即由彈性、柔性材料（彈性材料）制成的薄膜，帶有關閉按鈕 和保護塞。它們對應于指令 97/23/EC。
應用
液壓/氣動蓄能器存在多種應用：
為了節省間歇操作系統中的泵驅動功率而進行的能量存儲。
用于緊急情況的能量儲備，例如液壓泵發生故障時。
補償泄漏損失。
發生周期振動時吸收沖擊和振動。
在壓力和溫度變化時補償體積。
車輛的懸掛系統元件。
吸收機械沖擊。
工作模式
液壓油幾乎都是不能壓縮的，因此不能存儲壓力能。力士樂液壓/氣動蓄能器使用了氣體的可壓縮性存儲液壓油。只能使用惰性氣體。通常使用 4.0 級的“氮氣”。
安裝條件
充氣壓力
隔膜式蓄能器通常在交付時處于運行準備狀態。充注壓力（p0）刻在蓄能器殼體上。
充氣
液壓氣動蓄能器只能加注4.0級氮氣，純氮氣含量為99.99 vol.%。
容許工作溫度
在“標準版本”中，力士樂油氣蓄能器適用于-15 80?C。
安裝位置
隔膜式蓄能器可安裝在任何安裝位置。
在氣閥上方，必須為測試和充電裝置提供200 mm的安裝空間。
安裝
安裝蓄能器時，確保安全吸收可能的力，例如特定于該應用的振動或加速度產生的力。當使用多個安裝點時，應避免由操作、彈性變形或溫度膨脹引起的應力。
重要注意事項
預期用途
力士樂隔膜式蓄能器-1X/2X用于在固定機械工程和工廠建設中設置液壓驅動系統。
隔膜式蓄能器必須使用安裝元件安全、永久地固定在機器或系統上。緊固旨在保持油口無張力。特別是，不得向油口施加張力或靜態或動態慣性力。
在選擇合適的安裝點時，應考慮支撐結構的熱膨脹和來自環境的振動。
油氣蓄能器安全說明
機器終用戶需要附上機器或系統的操作說明RE 50150-B以及大于1升容器的CE符合性聲明。
液壓系統中液壓氣動蓄能器的一般信息可在DIN EN ISO 4413中找到。
安全設備
注意事項：
根據壓力設備指令2014/68/EU，必須確保液壓氣動蓄能器不會在允許范圍外運行。
為了不超過大工作壓力，根據數據表50131，博世力士樂建議使用ABZSS型蓄能器切斷塊。





力士樂REXROTH先導式壓力截止閥
DA6V
規格 6
組件系列 5X
大工作壓力 350 bar
大流量 40 l/min
重量   2.2kg
安裝位置   任意
溫度范圍   -30 … 80℃
粘度范圍   10 … 800mm?/s
建議粘度范圍  20 … 60mm?/s
用于底板安裝
油口安裝面符合 ISO 5781-03-04-0-00（不符合標準，且不帶定位孔）
底板（單獨訂購）
作為插裝閥
調整類型：六角套筒和保護帽
4 個壓力等級
可調式切換壓差（公稱值的 10 % 至 50 %）
DA6V 型壓力閥是一種可無級調節切換壓差的先導式壓力截止閥。此類閥主要由擰入式插裝閥的先導控制級和主級、單向閥和殼體組成。
通過油口 B 將 P 中的泵流量引入系統的蓄能器中。如果油口 B 中執行機構的壓力超過設定頂部切換壓力，則先導控制閥將打開并將通過油口 A (Y) 啟動先導油排放。單向閥將關閉油口 B 至 P 的連接，且泵流量將切換到卸壓油路（從 P 到T）。
型號 DA6VP
將泵流量從 P 至 B（泵 → 執行機構）切換為 P 至 T（泵 → 油箱）。
泵通過單向閥向液壓系統（P 至 B）供油。通道 B 中的壓力通過控制油路和孔作用于擰入式插裝閥 的先導控制。同時，通道 P 中的壓力通過孔施加于主控制閥芯的彈簧負載側。當在擰入式插裝閥 中通過調節主軸設置的頂部截止壓力到達液壓系統（通道 B）時，擰入式插裝閥 的先導控制將打開從主閥芯的彈簧負載側到控制油路的連接和通過油口 A (Y) 進入油箱的外部連接。由于存在孔，在主閥芯處產生了壓降。主閥芯將升離閥座，打開 P 至 T 的連接。單向閥關閉 B 至 P 的連接，而擰入式插裝閥 的先導控制在 B 中執行機構壓力的作用下保持在打開位置。
將泵流量從 P 至 T（泵 → 油箱）切換為 P 至 B（泵 → 執行機構）。
如果根據在調節主軸處設定的較低底部壓力值，B 中的執行機構壓力與截止壓力相比較有所下降，則擰入式插裝閥 的先導控制將設置回其初始位置。
這樣，壓力將主閥芯的彈簧負載側累積。從而通過彈簧關閉從 P 到 T 的連接，并且泵將通過單向閥向液壓系統，即從 P 到 B 進行供油。
型號 DA6VA
在此閥型號中，泵壓力口不是在 P 中，而是在 A 中設計的。閥門將泵流量從 A 引至 P 或從 A 引至 T。泄油口位于 B (Y) 中。
切換過程與型號“VP”（此閥型號支持油路塊連接）相對應。
注意！
僅限間接壓力限制功能：
泵壓力（至油箱）的壓力限制功能不是直接提供的，而是僅通過執行機構通道中的單向閥和控制油路間接提供。
設置切換壓差：
出廠時，閥門被設置為切換壓差約為公稱壓力的 10 % 至 12 %?？梢栽O置為公稱壓力的 50 %。
交付時，調節主軸被設置為小可調節頂部切換壓力，即將調節主軸擰出到限位止擋。
通過擰入調節主軸，可增大頂部切換壓力。
通過擰入調節主軸，可增大底部切換壓力而切換壓差將減小。通過擰出調節主軸，可減小底部切換壓力而切換壓差將增加。
通過鎖緊螺釘和鎖緊螺母 確保壓力調節。
應用注意事項：
在壓力截止閥和液壓蓄能器之間建立一個低流阻的短連接。
注意！
僅可使用合適的蓄能器安全設備操作蓄能器！
泵壓力（至油箱）的壓力限制功能不是直接提供的，而是僅通過執行機構通道中的單向閥和控制油路間接提供。
注意： 切換壓差出廠設置
出廠時，閥門被設置為切換壓差約為公稱壓力的 10 % 至 12 %，并且是在已卸壓狀態（調節主軸擰出到限位止擋，請參閱產品說明）下提供的。
調節是在公稱壓力、泵流量約為 10 l/min、執行機構流量約為 2 l/min 的條件下實現的。
不同的系統條件（尤其是泵流量和執行機構流量很高時）可能導致較高的切換壓力。在這里，通過此閥可以選擇性地調節系統切換壓差。




力士樂REXROTH進油口壓力補償器，直動式
ZDC 10...32
規格 10, 16, 25, 32
重量  3kg, 3.5kg, 8.9kg, 64.7kg
組件系列 2X
大工作壓力 350 bar
大流量 520 l/min
溫度范圍  -20 … 70℃
粘度范圍  15 … 380mm?/s
疊加閥
孔圖按 ISO 4401
通過安裝的梭閥為通道 P → A 或 P → B 提供負載補償
二通型號“P”
三通型號“PT”(NG10 ... 25)
與比例方向閥相互作用時的流量控制
ZDC 型號的閥門為兩通或三通型直動式入口壓力補償器。
它們在通道 P 中被用作入口壓力補償器以提供負載補償。
這些閥門的基本構成為殼體、控制閥芯、帶有彈簧座 的壓縮彈簧和帶有已安裝梭閥 的罩蓋。
如果壓差 P1 → A1 或 P1 → B1 小于 10 bar，則壓縮彈簧使控制閥芯保持在 P2 到 P1 的打開位置。
如果壓差超過 10 bar，則控制閥芯向左移動直至壓差再次復位。
先導式比例方向閥可與入口壓力補償器配合用于“外部先導油供油”！
在 外部 先導油供油時，與通道 P 的連接將被堵塞。先導油由單獨的控制電路采樣。
在 內部 先導油供油時，與通道 P 的連接將被打開。先導油從壓力補償器節流側上游位置采樣（底板的油口 X 被堵塞）。




力士樂REXROTH先導控制溢流閥
溢流閥DB
R900536231 DB10-1-52/200X
R900598998 DB10-1-52/315
R900590645 DB10-2-52/50
R900505883 DB10-2-52/315V
規格 10, 16, 25, 32
重量  2.6kg, 3.5kg, 4.4kg
組件系列 5X
大工作壓力 350 bar
大流量 650 l/min
液壓油溫度范圍  -10 … 60℃
粘度范圍  12 … 230mm?/s
用于底板安裝
油口安裝面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)
用于螺紋連接
高功率線圈
防腐蝕設計
當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU
DB 型壓力閥是一種先導式溢流閥。用于限制工作壓力。
這些溢流閥 (DB) 主要由帶主閥心的主閥以及帶壓力調節元件的先導控制閥組成。
施加在通道 P 中的壓力作用于主閥芯。同時，該壓力通過配有噴嘴和的控制油路和施加于主閥芯的彈簧負載側和先導控制閥中的滾珠。如果通道 P 中的壓力超過彈簧上設定的值，則滾珠將背向彈簧打開。相應的信號通過控制油路和從通道 P 由內部傳出。此時主閥芯彈簧負載側的液壓油通過控制油路、噴嘴孔和滾珠流入彈簧腔。從此處，液壓油通過控制油路從內部流入油箱（對于型號 DB …），或通過控制油路從外部流入油箱（對于型號 DB …Y）。噴嘴和會導致主閥芯出現壓降，從而使通道 P 到通道 T 的連接打開?，F在，液壓油從通道 P 流到通道 T，同時維持設定的工作壓力。
溢流閥可通過油口“X”卸載或切換為另一壓力（第二個壓力等級）。


力士樂REXROTH先導控制溢流閥
電磁溢流閥DBW
規格 10 … 32
組件系列 5X
大工作壓力 350 bar
大流量 650 l/min
用于底板安裝
油口安裝面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)
用于螺紋連接
通過一個上裝的換向滑閥或換向座閥的電磁鐵操縱式卸荷
高功率線圈
換向沖擊衰減，可選
防腐蝕設計
當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU
電磁線圈是經過認可的組件，帶有 UR 標記，符合 UL 906，版本 1982，可選
DBW 型壓力閥為先導式溢流閥。
它們用于限制并以電磁線圈操作卸載工作壓力。
該閥主要由帶主閥心的主閥、帶壓力調節元件的先導控制閥以及一個集成方向滑閥組成。
此類閥的功能與 DB 型閥的功能基本相同。但是，通過控制已安裝的方向滑閥 即可卸載主閥芯。
帶換向沖擊衰減（疊加閥板）的溢流閥，型號為 DBW.../..S6...R12
通過換向沖擊衰減閥可延遲打開從 B2 到 B1 的連接。從而避免了回油管路中的壓力峰值和降壓沖擊噪音。該閥安裝在先導控制閥和方向閥 之間。
衰減程度（降壓沖擊）取決于噴嘴的規格。推薦使用φ1.2 mm的噴嘴。


力士樂REXROTH先導控制溢流閥
ZDB6, Z2DB6
R900409893 ZDB6VA2-42/315V
R900909480 ZDB6VB1-42/315
R900431401 ZDB6VB2-42/100
R900409844 ZDB6VP2-42/200V
R900409898 ZDB6VP2-42/315V
R900409847 ZDB6VP2-42/50V
規格 6
組件系列 4X
大工作壓力 315 bar
大流量 60 l/min
疊加閥
油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶定位孔）
4 個壓力等級
5 個油路選項
帶 1 個或 2 個壓力閥閥芯
用于壓力調節的 4 種調整類型，可選（旋鈕、六角套筒和保護帽、帶刻度可鎖定旋鈕、帶刻度旋鈕）
防腐蝕設計
ZDB 和 Z2DB 型壓力閥是一種采用疊加閥板設計的先導式溢流閥。
這些閥用于限制系統壓力。
這些閥門主要由殼體和一個或兩個壓力閥閥芯組成。
可通過調整類型設置系統壓力。
示例型號“VA”：
在初始位置時閥關閉。通道 A 中的壓力作用于閥芯。同時，壓力還通過噴嘴施加于閥芯的彈簧負載側并通過噴嘴施加于先導座。如果通道 A 中的壓力超過彈簧上設定的值，則先導座開啟。
液壓油從閥芯的彈簧負載側、噴嘴和通道流入通道 T。所產生的壓降使閥芯移動，從而打開從 A 到 T 的連接，同時維持彈簧處設定的壓力。
兩個彈簧腔的先導泄油通過通道 T 于外部實現。



力士樂REXROTH先導控制溢流閥
ZDB10, Z2DB10
R900424537 ZDB10VA2-42/100V
R900409959 ZDB10VP2-41/100V
R900409937 ZDB10VP2-42/200V
R900409958 ZDB10VP2-42/315V
規格 10
組件系列 4X
大工作壓力 315 bar
大流量 100 l/min
疊加閥
油口安裝面符合 ISO 4401-05-04-0-05
4 個壓力等級
6 個油路選項
帶 1 個或 2 個壓力閥閥芯
用于壓力調節的 4 種調整類型，可選
-旋鈕
-六角套筒和保護帽
-帶刻度可鎖定旋鈕
-帶刻度旋鈕
防腐蝕設計
ZDB 和 Z2DB 型壓力閥是一種采用疊加閥板設計的先導式溢流閥。這些閥用于限制系統壓力。這些閥門主要由殼體和一個或兩個壓力閥閥芯組成。可通過調整類型設置系統壓力。
在初始位置時閥關閉。通道 A 中的壓力作用于閥芯。同時，壓力還通過噴嘴施加于閥芯的彈簧負載側并通過噴嘴施加于先導座。
如果通道 A 中的壓力超過彈簧上設定的值，則先導座開啟。液壓油從閥芯的彈簧負載側、噴嘴和通道流入通道 T (TA)。所產生的壓降使閥芯移動，從而打開從 A 到 T (TA) 的連接。在通道 A 中，彈簧上設定的壓力需確定下來。
