AVENTICS二位三通電磁閥5724560220，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009，傳真：021-51334670；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格優惠；熱誠歡迎新老客戶咨詢購買！

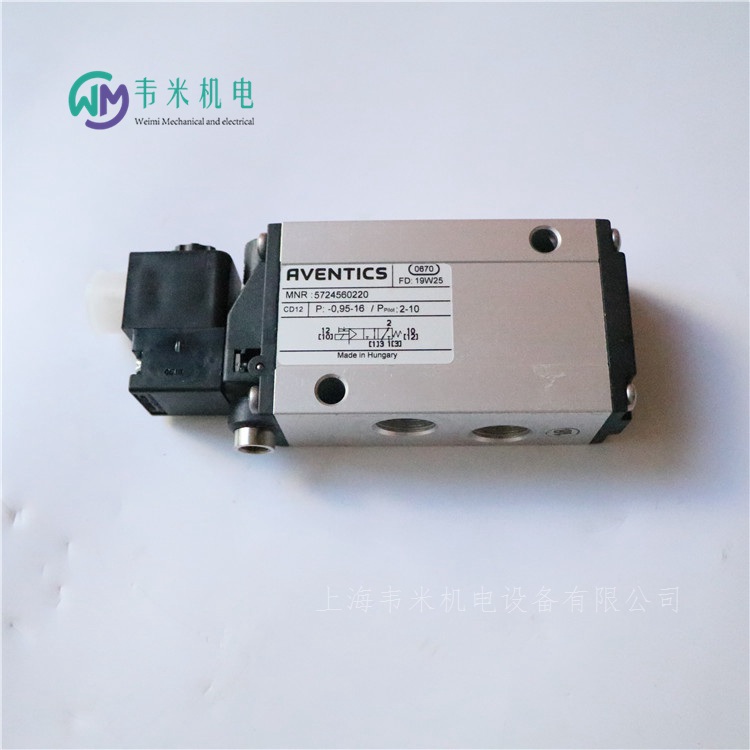

安沃馳AVENTICS二位三通換向閥, 系列 CD12 5724560220
CD12-3/2NC-SR-024DC-E-G012-G012-EN175301
規格
操作電子
額定流量Qn4000 l/min
換向原理3/2
結構常關/常開
壓縮空氣 接口 出口G 1/2
小運行壓力-0.95 bar
大運行壓力16 bar
工作電壓DC24 V
電壓偏差 DC-10% / 10%
手動控制裝置按鈕式, 鎖定式
電氣連接 類型多芯插頭
電氣連接 尺寸EN 175301-803, A型
電氣連接 極數3-針
操作元件單線圈
密封原理軟密封
先導外部的
預控閥的寬度30 mm
閥門結構形式滑閥，正重疊
連接類型管式連接
復位裝置帶彈簧復位
抗溫性-25 ?C 耐低溫
控制壓力小2 bar
大控制壓力10 bar
低環境溫度-25 ?C
高環境溫度50 ?C
特點
堅固耐用的設計
在底板上組裝
適用于極端的溫度范圍
耐電壓波動
提供 ATEX 認證型號

氣壓傳動是指以壓縮空氣為動力源來驅動和控制各種機械設備以實現生產過程機械化和自動化的一種技術。隨著工業機械化自動化的發展，氣動技術越來越廣泛地應用于各個領域。
一、氣壓傳動的簡介：
氣動是“氣動技術”或“氣壓傳動與控制”的簡稱。氣動技術是以空氣壓縮機為動力源，以壓縮空氣為工作介質，進行能量傳遞或信號傳遞的工程技術．是實現各種生產控制、自動控制的重要手段。隨著工業機械化和自動化的發展，氣動技術越來越廣泛地應用于各個領域。特別是成本低廉、結構簡單的氣動自動裝置已得到了廣泛的普及與應用。
二、系統組成：
氣動傳動系統組成：
在氣壓傳動系統中，根據氣動元件和裝置的不同功能，可將氣壓傳動系統分成以下四個組成部分。
1、氣源裝置。氣源裝置將原動機提供的機械能轉變?yōu)闅怏w的壓力能，為系統提供壓縮空氣。它主要由空氣壓縮機構成，還配有儲氣罐、氣源凈化裝置等附屬設備。
2、執行元件。執行元件起能量轉換的作用，把壓縮空氣的壓力能轉換成工作裝置的機械能。它的主要形式有氣缸輸出直線往復式機械能、擺動氣缸和氣馬達分別輸出回轉擺動式和旋轉式的機械能。對于以真空壓力為動力源的系統，采用真空吸盤以完成各種吸吊作業。
3、控制元件。控制元件用來對壓縮空氣的壓力、流量和流動方向凋節和控制，使系統執行機構按功能要求的程序和性能工作。根據完成功能不同，控制元件種類分為很多種，氣壓傳動系統中一般包括壓力、流量、方向和邏輯等四大類控制元件。
4、輔助元件。輔助元件是用于元件內部潤滑、排氣噪聲、元件間的連接以及信號轉換、顯示、放大、檢測等所需的各種氣動元件，如油霧器、消聲器、管件及管接頭、轉換器、顯示器、傳感器等。
三、氣動傳動的特點：
1．氣壓傳動的優點
(1)空氣來源方便，用后直接排出，無污染。
(2)空氣黏度小，氣體在傳輸中摩擦力較小，故可以集中供氣和遠距離輸送。
(3)氣動系統對工作環境適應性好。特別在易燃、易爆、多塵埃、強磁、輻射、振動等惡劣工作環境工作時，安全可靠性優于液壓、電子和電氣系統。
(4)氣動動作迅速、反應快、調節方便，可利用氣壓信號實現自動控制。
(5)氣動元件結構簡單、成本低且壽命長，易于標準化、系列化和通用化。
四、氣動傳動的應用：
氣動技術應用的最典型的代表是工業機器人。代替人類的手腕、手以及手指能正確并迅速的做抓取或放開等細微的動作。除了工業生產上的應用之外，在游樂場的過山車上的剎車裝置，機械制作的動物表演以及人形報時鐘的內部，均采用了氣動技術，實現細小的動作。
氣動技術適用姿態控制　生命維持系統、氣墊床、人造心臟 、省力產業、機器人、真空搬運、空氣門、氣控噴涂、空氣幕簾、空調計量設備、氣動量儀、液面檢測裝置、紡織、氣動精紡化學工業、過程控制、液化氣體控制、可動元件、純流體元件海洋開發、水中空氣呼吸器、海底送氣系統、潛水車輛、氣動門、氣動離合器、氣動剎車、空氣輪胎礦山業、風鎬(鑿巖機)造船、防暴控制、氣墊船氣動工具、氣動研磨機、、空氣錘農業、娛樂產業　空氣墊、充氣帳篷、充氣船、運輸、空氣傳送帶工業機械、機床的自動控制、食品機械自控制、包裝機械的自動控制、沖壓機械的自動控制。

AVENTICS二位三通電磁閥5724560220，德國安沃馳氣動電磁閥；

系列CD12
Qn=3600-4100l/min
安沃馳AVENTICS二位三通換向閥,系列CD12
5724550220
5724555270
5724555280
5724555202
5724560220
5724565270
5724565280
5724565202
安沃馳AVENTICS二位三通換向閥,系列CD12
5724500920
5724505970
5724505980
安沃馳AVENTICS二位五通換向閥,系列CD12
5725450220
5725455270
5725455280
5725455202
5725455302
5725470220
5725475270
5725475280
5725475202
R412008096
5725480220
5725485270
5725485280
5725485202
安沃馳AVENTICS二位五通換向閥,系列CD12
5725400220
5725405270
5725405280
5725405202
R412013341
R412013342
R412000243
R412000242
安沃馳AVENTICS二位五通換向閥,系列CD12
R412008097
5725550220
5725555270
5725555280
5725555202
5725560220
5725565270
5725565280
5725565202
安沃馳AVENTICS二位五通換向閥,系列CD12
5725500220
5725505270
5725505280
5725505202
R412000244
安沃馳AVENTICS三位五通換向閥,系列CD12
5725650220
5725650920
5725655270
5725655280
5725655980
5725655202
R412008098
R412000127
R412000148
R412000149
R412000151
R412000224
R412000225
R412000230
R412000237
5725680220
5725685270
5725685280
5725685202
R412000219
R412000220
R412000221
R412000222
R412000153
R412000154
R412000157
R412000160
氣動操縱，符合標準
ISO15407-1，18mm，CD02-AL系列
Qn=250-450l/min
安沃馳AVENTICS二位五通換向閥,系列CD02-AL
0820238103
0820238104
安沃馳AVENTICS三位五通換向閥,系列CD02-AL
0820239104
0820239105
0820239106
ISO15407-1,26mm,CD01-PA系列
Qn=650-1010l/min
AVENTICS安沃馳2x二位三通換向閥,CD01-PA
5714003990
安沃馳AVENTICS二位五通換向閥,CD01-PA
5714003500
5714003520
5714003530
安沃馳AVENTICS三位五通換向閥,CD01-PA
5714003810
5714003800
5714003820
ISO5599-1，尺寸1，系列581
Qn=950-1400l/min
AVENTICS安沃馳2x二位三通換向閥,系列581,尺寸1
R402003708
安沃馳AVENTICS二位五通換向閥,系列581,尺寸1
5811130000
5811131000
安沃馳AVENTICS二位五通換向閥,系列581,尺寸1
5811230000
5811231000
安沃馳AVENTICS二位五通換向閥,系列581,尺寸1
5811330000
5811331000
安沃馳AVENTICS二位五通換向閥,系列581,尺寸1
5811630000
5811631000
安沃馳AVENTICS三位五通換向閥,系列581,尺寸1
5811430000
5811431000
5811530000
5811531000
5811730000
5811731000
ISO5599-1,尺寸2,IS12系列
Qn=1700-2500l/min
安沃馳AVENTICS二位五通換向閥,系列IS12,型2
0820225101
0820225102
安沃馳AVENTICS二位五通換向閥,系列IS12,型2
0820225103
0820225104
安沃馳AVENTICS三位五通換向閥,系列IS12,型2
0820228101
0820228102
0820228103
ISO5599-1，尺寸2，系列581
Qn=2100-2700l/min
安沃馳AVENTICS二位五通換向閥,系列581,尺寸2
5812130000
5812131000
安沃馳AVENTICS二位五通換向閥,系列581,尺寸2
5812230000
5812231000
安沃馳AVENTICS二位五通換向閥,系列581,尺寸2
5812330000
5812331000
安沃馳AVENTICS二位五通換向閥,系列581,尺寸2
5812630000
5812631000
安沃馳AVENTICS三位五通換向閥,系列581,尺寸2
5812430000
5812431000
5812530000
5812531000
5812730000
5812731000
ISO5599-1，尺寸3，系列581
Qn=4100-4800l/min
安沃馳AVENTICS二位五通換向閥,系列581,尺寸3
5813130000
5813140000
安沃馳AVENTICS二位五通換向閥, 系列 HF03-LG-0820055501
操作元件 雙線圈
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
 UR (Underwriters Laboratories)
防護等級 IP65
額定流量Qn 850 l/min
工作電壓DC 24 V
用于系列 HF03-LG,CL03
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
合格證書  UR (Underwriters Laboratories)
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  2,5 ... 10 bar
低 / 高環境溫度  0 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  850 l/min
先導排氣  帶先導集中排氣
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
固定螺栓  十字型槽 DIN EN ISO 4757-Z1
擰緊螺栓的小扭力  1,3 Nm
重量  0,082 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
該先導閥經過 UL (Underwriters Laboratories) 認證。


AVENTICS二位五通電磁閥, 系列 RA18-0820022026
Qn = 700 l/min→管式連接→壓縮空氣 接口 出口: G 1/8→電氣連接: 多芯插頭, ISO 6952, B 型→可以組裝成塊→單穩, 雙電磁線圈
結構特點滑閥，零遮蓋
先導內部
密封原理軟密封
隔絕原理
（閉鎖原理）
單重底板原理
在多線路導線板上的組裝P-導線板, PRS-導線板
工作壓力范圍見下表
控制壓力小/大見下表
環境溫度 小值/大值 0?C / 50?C
低/高介質溫度-10?C / 50?C
介質壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量0 mg/m3 - 5 mg/m3
標準化電路接口ISO 6952
防護等級帶有接線盒 / 插頭見下表
兼容性目錄見下表
暫載率100 %
重量見下表
壓力必須至少低于環境和介質溫度15 ?C，并且允許的高溫度為 3 ?C。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS二位五通換向閥, 系列 TC08-0820060761
驅動電壓 24 V DC
5/2
Qn = 800 l/min
預控閥的寬度 : 15 mm
底板連接 管式連接
壓縮空氣 接口 出口 : G 1/8
電氣連接 : 多芯插頭, ISO 15217, C 型
可以組裝成塊
手動控制裝置 : 鎖定式
單線圈
帶彈簧復位/空氣彈簧復位
先導 : 外部的
操作元件 單線圈
復位型 帶彈簧復位/空氣彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,聚氨酯
標準化電路接口 ISO 15217
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 800 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
工作電壓DC 24 V
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的
密封原理  軟密封
組合原理（閉鎖原理）  盤式原理
工作壓力范圍  -0,9 ... 10 bar
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
額定流量Qn  800 l/min
標準化電路接口  ISO 15217
防護等級 帶接口  IP65
暫載率  100 %
擰緊螺栓的小扭力  2 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS二位五通換向閥, 系列 740-BV-R412009690
5/2
Qn = 700 l/min
管式連接
電氣連接 : 多芯插頭, EN 175301-803, A型
- 25 ?C 耐低溫
可以組裝成塊
手動控制裝置 : 鎖定式
單線圈
帶空氣彈簧復位
先導 : 內部
操作元件 單線圈
復位型 帶空氣彈簧復位
換向原理 5/2
結構特點 膜片式中心閥
外殼 聚甲醛,聚酰胺
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 700 l/min
壓縮空氣 接口 人口 ? 8x1
工作電壓 AC 230 V
工作電壓 AC 230 V
工作電壓DC 24 V
操作 電子
抗溫性 - 25 ?C 耐低溫
結構特點  膜片式中心閥
操作  電子
先導  內部
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理 盤式原理
工作壓力范圍  1,5 ... 10 bar
低 / 高環境溫度  -25 ... 50 ?C
介質溫度范圍  -25 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  700 l/min
防護等級 帶接口  IP65
反向極性保護  反極性保護
兼容性目錄  14
暫載率  100 %
接通時間型號  16 ms
關閉時間型號  35 ms
在多線路導線板上的組裝  PRS-導線板
重量  0,221 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
