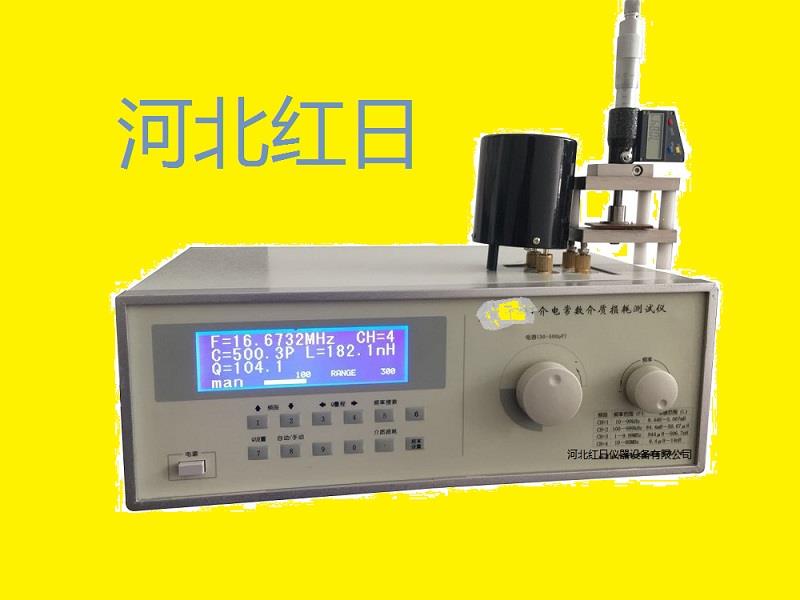

工頻高頻電容率和介質損耗因數測試儀 ； 滿足標準：GBT 1409-2006測量電氣絕緣材料在工頻、音頻、高頻(包括米波波長在內)下電容率和介質損耗因數的推薦方法

工頻高頻電容率和介質損耗因數測試儀 ； 測量方法的選擇：

 ；測量電容率和介質損耗因數的方法可分成兩種:零點指示法和諧振法。

1零點指示法適用于頻率不超過50 MHz時的測量。測量電容率和介質損耗因數可用替代法；也就是在接人試樣和不接試樣兩種狀態下，調節回路的一個臂使電橋平衡。通常回路采用西林電橋、變壓器電橋(也就是互感藕合比例臂電橋)和并聯T型網絡。變壓器電橋的優點:采用保護電極不需任何外加附件或過多操作，就可采用保護電極；它沒有其他網絡的缺點。

2諧振法適用于10 kHz一幾百MHz的頻率范圍內的測量。該方法為替代法測量，常用的是變電抗法。但該方法不適合采用保護電極。

 ；注:典型的電橋和電路示例見附錄。附錄中所舉的例子自然是不全面的，敘述電橋和側量方法報導見有關文獻和該種儀器的原理說明書。

電橋法應用案例"。之前的對話歷史顯示用戶已經了解電橋法和高頻介質損耗試驗儀的區別，現在轉向實際應用場景。

首先看搜索結果中的案例分布。提到朋友用惠斯通電橋檢測音響老化電阻的實例，非常生活化；詳細說明了MEMS壓力傳感器中的惠斯登電橋結構，屬于工業應用；和聚焦教學場景，提到高考物理的電橋法測電阻題型；列舉了多個領域如光學參數測量和化學反應監測；描述了可燃氣體檢測和電子秤的應變片應用；對比了惠斯通和凱爾文電橋的適用場景；和則專門講西林電橋在絕緣材料tanδ測量的案例；補充了介電常數測量的干擾因素。

這些案例需要分類整理。工業檢測類最豐富：壓力傳感器（）、可燃氣體檢測（）、絕緣老化診斷（）都值得單獨列出。日常生活類只有的音響維修案例比較完整，可以補充的電子秤案例。科研教學類中，的高考實驗和的光學測量都符合要求。

特別注意幾個專業應用：提到的布里淵電橋測光纖壓力比較冷門但技術性強，的西林電橋介質損耗測量需要強調溫度補償（參考的干擾因素）。案例排序上，把用戶可能最關心的工業檢測放前面，教學和科研放后面更合理。

對于引用格式，每個案例要嚴格對應來源。比如西林電橋的兩種接線方式來自，而溫度影響數據要關聯。避免重復引用同一網頁，像既用于可燃氣體檢測又用于電子秤時需拆分說明。

以下是電橋法在各領域的典型應用案例，綜合整理如下：

一、工業檢測與控制?

00001. ；?壓力傳感器（MEMS技術）?

? ；?原理?：硅薄膜上集成惠斯通電橋，受壓時壓敏電阻變化打破電橋平衡。

? ；?應用?：汽車胎壓監測、工業過程控制，實時輸出壓力信號2。

00002. ；?可燃氣體濃度檢測?

? ；?原理?：催化燃燒式傳感器中電橋一臂涂催化劑，可燃氣體燃燒致電阻變化，電橋失衡輸出信號。

? ；?應用?：煤礦、化工廠安全預警系統6。

00003. ；?絕緣材料老化診斷?

? ；?工具?：西林電橋測量介質損耗角正切（tanδ）。

? ；?場景?：高壓變壓器油紙絕緣狀態評估，tanδ升高提示受潮或劣化910。

???二、日常生活應用?

00001. ；?音響設備維修?

? ；?案例?：檢測老化電阻阻值，精準替換損壞元件恢復音質1。

00002. ；?電子秤應變檢測?

? ；?原理?：應變片構成惠斯通電橋一臂，形變導致電阻變化，輸出重量信號。

? ；?場景?：超市計價秤、工廠物料配比系統6。

???三、科研與教學?

00001. ；?材料介電性能研究?

? ；?工具?：高頻電橋法測量固體/液體介電常數（ε）及損耗因子（tanδ）。

? ；?案例?：納米陶瓷高頻特性分析1213。

00002. ；?物理實驗教學?

? ；?項目?：惠斯通電橋測未知電阻，驗證平衡條件 ；?1/?2=?3/?4R1/R2=R3/R4 ；34。

? ；?拓展?：滑線電橋簡化測量電路設計4。

?? ?四、特殊領域創新?

00001. ；?光纖壓力傳感?

? ；?技術?：布里淵散射電橋探測光纖微應變，推算壓力分布5。

00002. ；?化學反應動力學監測?

? ；?原理?：電橋電路跟蹤反應體系電導率變化，間接測算反應速率5。

???關鍵對比與選擇?

?場景?	?推薦電橋類型?	?優勢?
中低阻值精確測量（Ω級）	惠斯通電橋	結構簡單，成本低7
毫歐級微小電阻檢測	凱爾文電橋	消除導線電阻誤差7
高頻介質損耗分析	西林電橋	支持10kV高壓，抗干擾強

邊緣效應

 ；為了避免邊緣效應引起電容率的測量誤差，電極系統可加上保護電極。保護電極的寬度應至少為兩倍的試樣厚度，保護電極和主電極之間的間隙應比試樣厚度小。假如不能用保護環，通常需對邊緣電容進行修正，表工給出了近似計算公式這些公式是經驗公式，只適用于規定的幾種特定的試樣形狀。

 ；此外，在一個合適的頻率和溫度下，邊緣電容可采用有保護環和無保護環的(比較))測量來獲得，用所得到的邊緣電容修正其他頻率和溫度下的電容也可滿足精度要求。

?電橋法和諧振法的區別：電橋法主要在中提到，核心是通過橋路平衡原理測量相位差，適合中低頻段測試。諧振法在描述較多，利用LC回路諧振特性，更適合高頻場景。用戶可能特別關注應用場景的區別，這在實際工作中很重要。比如電力設備檢測常用電橋法（如西林電橋），而高頻電路基板測試可能選諧振法。需要強調頻率適用性這個關鍵差異點。 ；注意到提到兩種方法在測量誤差來源上也有本質區別：電橋法受雜散電容影響大，諧振法更怕頻率波動。這點對用戶評估測量精度應該很有價值。 ；準備用對比表格呈現核心差異，從原理到應用場景全面覆蓋。表格后補充典型應用示例會更直觀，比如電力絕緣子測試（電橋法）和微波介質諧振器測試（諧振法）的具體場景。 ；需要特別注意引用規范：每個技術點都要標注來源，且避免集中標注。比如電橋法的頻率范圍標注，諧振法的定位能力標注，分散在相應句子后。 ；用戶沒有要求特別詳細的原理描述，所以無需展開數學公式，重點突出工程應用差異。不過要提一句溫度適應性（提到電橋法對溫濕度敏感），這對戶外檢測場景很重要。 ；電橋法和諧振法是測量介質損耗（tanδ）和介電常數（ε）的兩種核心方法，其區別主要體現在測量原理、適用頻率范圍、精度特點及應用場景等方面，具體對比如下：1. 工作原理差異?

? ；

?電橋法?

? ；

? ；基于?橋路平衡原理?：將待測樣品與標準電容器/電阻構成電橋電路（如西林電橋），通過調節橋臂元件使電橋平衡，計算樣品的電容（Cx）和損耗角正切（tanδ）56。

? ；關鍵參數檢測：測量?電壓與電流的相位差?，通過相位差直接計算tanδ18。

? ；

?諧振法?

? ；

? ；基于?LC諧振特性?：將樣品置于諧振回路中，通過測量?諧振頻率偏移（Δf）? 或?品質因數（Q值）的變化?，間接推算ε和tanδ46。

常用替代法：如并聯替代法消除分布電容誤差，通過兩次調諧計算

技術指標：

☆Q值測量：

a．Q值測量范圍：2～1023。  ； ； ； ； ； ； ； ； ； ； ； ； ；b．Q值量程分檔：30、100、300、1000、自動換檔或手動換檔。

c．標稱誤差

 ； ； ； ； ； ；頻率范圍：20kHz～10MHz；  ； ； ； ； ； ；固有誤差：≤5％?滿度值的2％；工作誤差：≤7％?滿度值的2％；

 ； ； ； ； ； ；頻率范圍：10MHz～60MHz；  ； ； ； ； ；固有誤差：≤6％?滿度值的2％；工作誤差：≤8％?滿度值的2％。

☆電感測量：

a．測量范圍：14.5nH~8.14H。

b．分  ； ； ；檔：分七個量程。

 ； ； ； ； ； ；0.1～1μH，  ； ； ；1～10μH，  ； ； ；10～100μH，  ；

 ； ； ； ； ； ；0.1～lmH，  ； ； ； ；1～10mH，  ； ； ； ；10～100mH，  ； ；100 mH～1H。

☆電容測量：

a．測量范圍：1～460pF(460pF以上的電容測量見使用規則)；

b．電容量調節范圍

 ； ； ； ； ； ；主調電容器：30～500pF；  ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；準  ；確  ；度：150pF以下?1.5pF；150pF以上?1％；

 ； ； ； ； ； ；注：大于直接測量范圍的電容測量見使用規則

☆振蕩頻率：

a．振蕩頻率范圍：10kHz～50MHz；

b．頻率分段（虛擬）

10～99.9999kHz

100～999.999kHz

1～9.99999MHz

10～60MHz

c．頻率誤差：3?10-5?1個字。

☆儀器正常工作條件

a.環境溫度：0℃～ 40℃；  ； ； ； ； ； ； ； ； ； ； ；b．相對濕度：<；80％；  ； ； ； ； ； ； ； ； ； ；c．電源：220V?22V，50Hz?2.5Hz。  ； ；

☆其他

a．消耗功率：約25W；  ； ； ； ； ； ； ； ； ； ； ；b．凈重：約7kg；  ； ； ； ； ； ； ； ； ；c.外型尺寸：（l?b?h）mm：380?132?280。

☆Q合格指示預置功能

預置范圍：5～1000。

☆主要配置：

a.測試主機一臺；

b.電感9只；

c.夾具一 套
