一、產品簡介：
   GPD450(A)數顯式錨桿（索）應力傳感器主要用于煤礦井下錨桿（索）軸向應力監測，是測量因采動影響錨桿（索）應力的變化，是研究采場動壓作用規律的重要手段之一，可用于采場沖擊低壓初期預測和趨勢分析。產品采用本質安全電路，可用于井下含有瓦斯等爆炸性氣體的危險場所。產品的主要特點：采用了高精度應變測量技術，具有測量應力和數字化顯示等功能。
二、工作原理

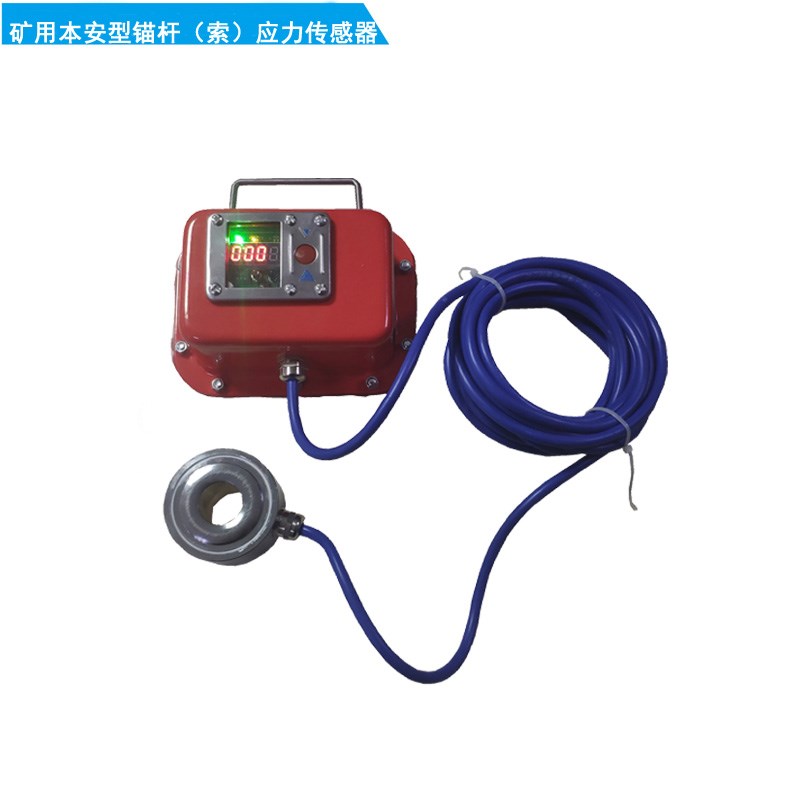

   GPD450(A)數顯式錨桿（索）應力傳感器由傳感器和監測主機組成，兩者之間用長度2米的MHYV1?4的通信電纜連接，傳感器采用應變測量技術，測量的是錨桿（索）軸向應力，受應力作用煤體或巖體產生破壞變形，將應力傳遞到應變體上產生變形，應變計將變形量轉換成電壓信號，并由監測主機轉化為數字信號顯示出來。錨桿索應力傳感器由殼體、視窗、信號線、探頭四部分組成。
三、技術特性
（1）工作電壓：DC 3.6V
（2）工作電流：不大于10mA
（3）測量量程：0~450KN
（4）測量誤差：2.5%（F.S.）
（5）顯示方式：LED數顯
（6）防爆形式：礦用本質安全型 ExibI
（7）外殼防護等級：IP54
（8）整機重量：約1.5kg
四、安裝調試：
   1、將GPD450(A)數顯式錨桿（索）應力傳感器安放于錨桿托盤上，用錨桿螺母壓緊，或者是將傳感器安放于錨索托盤上再用錨具預緊即可。
   2、檢查數顯式錨桿（索）應力傳感器的安裝方法無誤后，用礦燈照一下顯示屏，監測主機的數碼管會顯示當前的應力值，正常情況下剛安裝好應力值為零。
