一、用途和特點：

  MSL-100錨桿拉力計|錨桿拉拔儀設置于礦用巷道內，包括千斤頂和油泵，并與巷道內的錨桿位置對應，所述錨桿拉力計設有高壓油管，千斤頂和油泵分別設有油管接頭，油泵的油管接頭設有壓力表，油泵將油擠壓通過高壓油管輸送至千斤頂內，油管接頭的壓力表能夠感應回油壓力，并顯示具體壓力值，從而檢測出錨桿錨固力。

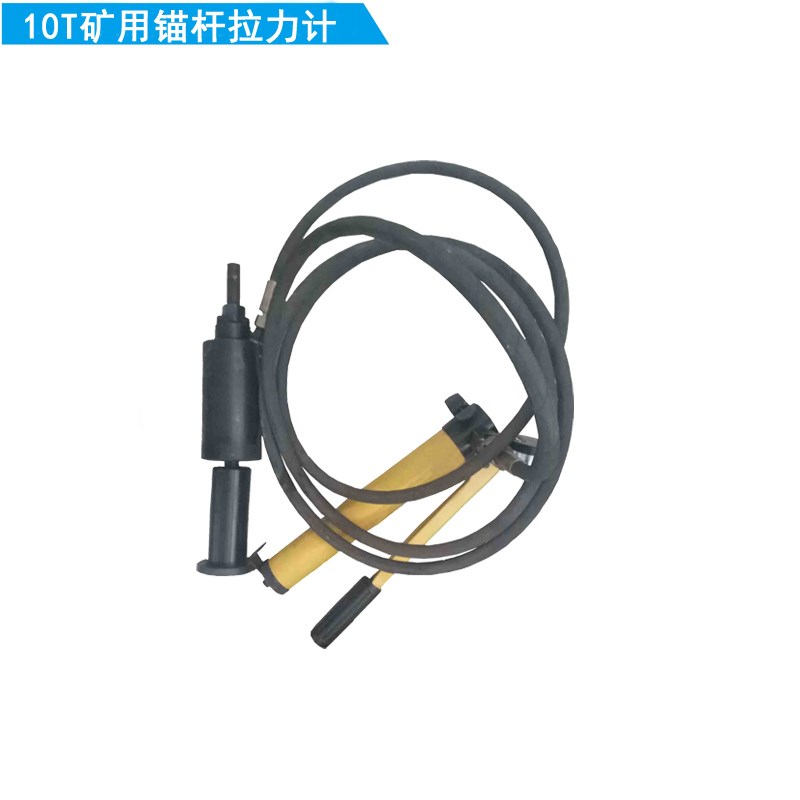

   錨桿拉力計|錨桿拉拔儀由手動油泵、高壓油管、油缸、拉桿組成，具有體積小、重量輕、攜帶方便、操作簡單、安全等特點，廣泛應用于煤炭、國防、隧道及交通運輸等各種施工現場。手動雙速油泵還可單獨作為輸送小流量高壓油的動力源。油缸還可作千斤頂使用。
二、工作原理：
  工作時，將換向閥手柄推到左邊位置，然后將雙作用油缸插入被測桿體，工作液從油泵經管路、換向閥壓送到雙作用油缸下腔，推動活塞頂住巖壁，使外缸套和內缸套向下運動夾住并帶動錨桿。反向時，將換向閥手柄推到右邊位置，高壓油經管路、換向閥進入雙作用油缸上腔，使活塞回縮，同時活塞上壓蓋壓下楔塊卡頭，松開錨桿，完成一次循環。錨桿錨回力的大小由壓力表顯示出來。

二.MSL-100錨桿拉力計|錨桿拉拔儀技術指標
額定拉力：10T (60MPa)    適用錨桿直徑：￠16~￠24
油缸直徑：55mm           活塞直徑：30mm
最大行程：60mm           重     量：9㎏
讀數方式：指針式

三、MSL-100錨桿拉力計|錨桿拉拔儀操作規程及使用工作過程
1檢查油量
擰開雙速油泵后端的加油孔蓋，檢查油量。如果油不滿，應及時補充。

2工作過程
將油泵卸荷手柄逆時針松開，然后取下油泵、油缸及快速接頭座上的防塵帽；

用手輕推快速接頭座前端的外套（滾花處），將快速接頭插入快速接頭座上，插上U型銷，這時快速接頭座前端的外套在彈簧的作用下復位；檢查連接可靠后，順時針旋緊泵體上的卸荷手柄，上下搖動壓桿手柄，觀察油缸上的活塞是否伸出。用力要均勻，不能用力過猛；逆時針松開卸荷手柄，使活塞縮回。

初次使用可反復以上過程，以便排出系統中混入的空氣。當檢查無誤時，順時針旋緊卸荷手柄后搖動壓桿手柄，壓力逐漸升高。當壓力表上的讀數達到所要求的數值后，停止搖動手柄。拉錨操作：首先將拉桿與錨桿連接（要將螺紋旋到底以保證有足夠的行程），套上墊套，再套入油缸，緊固螺母，然后操作油泵，使油缸張緊，并觀察油泵壓力表的示數以達到所需壓力值。注意：油泵必須擺成水平位置工作。

檢測完畢，逆時針方向擰動放泄閥，使壓力表讀數降到零，再把各部件從錨桿上卸下，卸下高壓油管，把防塵帽擰上。
