德國AVENTICS壓力調節閥5610141310，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

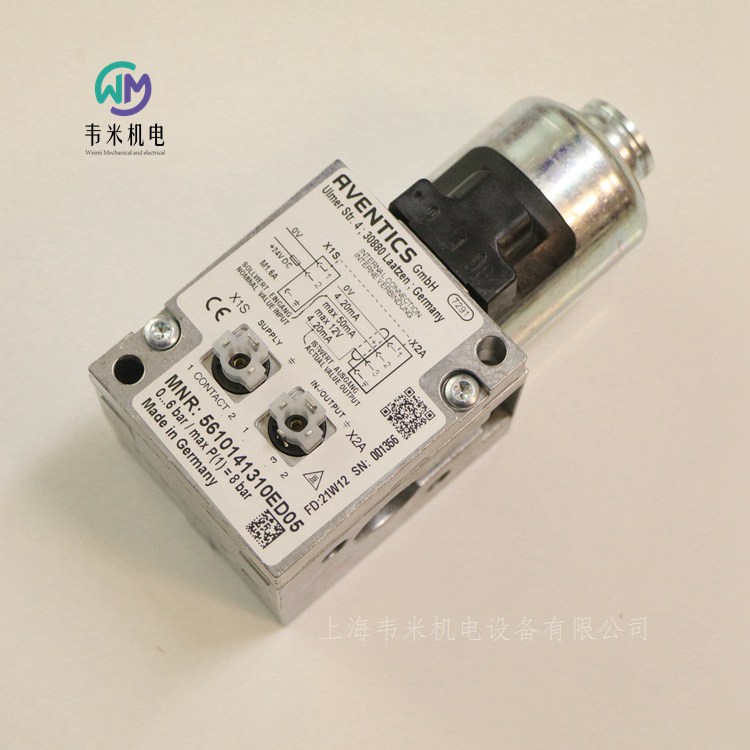

AVENTICS安沃馳E/P壓力調節閥, 系列 ED05 5610141310
ED05-000-060-420-2DICA
安沃馳 ED05 系列通過融合數字控制電子部件和創新性比例閥技術，保證了靈敏的壓力控制。堅固耐用的提升閥技術、大開口橫截面以及軟密封閥組，使閥門抗污染性強。
規格
結構特點提動閥
合格證書CE認證
小運行壓力0 bar
大運行壓力11 bar
低環境溫度0 ?C
高環境溫度70 ?C
壓縮空氣 接口 人口G 1/4
壓縮空氣 接口 出口G 1/4
壓縮空氣連接 排氣G 1/4
介質壓縮空氣
額定流量Qn1000 l/min
控制方式模擬量
工作電壓DC24 V
滯環< 0,06 bar
安裝位置α = 0-90? β = 0-90?
允許的脈動5%
防護等級IP65
電氣連接多芯插頭
電氣連接ISO 15217, C 型
信號連接(輸入和輸出比特)
信號連接多芯插頭
信號連接ISO 15217, C 型
實際值輸出端4 ... 20 mA
設定值輸入端4 ... 20 mA
壓力調節范圍 min.0 bar
特點
定制化的按需壓力控制
堅固耐用的提升閥技術保障較長的使用壽命
流量大，適合各種任務
高動態性直接作用技術
無可磨損導閥或膜片
各種電氣連接選項

安沃馳AVENTICS微型氣缸, 系列 MNI-5226634250
ISO 6432φ 25 mm接口 G 1/8雙作用式帶磁性活塞緩沖 彈性聚合襯套位于懸掛固定裝置中活塞桿 外螺紋
實用原則 雙作用式
緩沖 彈性
磁性銷釘 帶磁性活塞
活塞直徑 25 mm
活塞桿螺紋 M10x1,25
標準化 ISO 6432
行程 25 mm
密封件材料 丙烯樹膠,聚氨酯
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
標準 ISO 6432
壓縮空氣連接 內螺紋
工作壓力范圍 1 ... 10 bar
低 / 高環境溫度 -25 ... 80 ?C
介質溫度范圍 -25 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
重量 0.3kg
氣缸管子 不銹鋼
活塞桿 不銹鋼
活塞 黃銅, 鋁材
前端蓋板 鋁材, 陽極氧化處理
后蓋 鋁材, 陽極氧化處理
密封 丙烯樹膠 聚氨酯
鎖緊環螺母 鋼, 鍍鋅
用于活塞桿的特殊螺母 鋼, 鍍鋅
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
磁性傳感器必需的緊固零件

安沃馳AVENTICS型材氣缸R480061491
PRA-DA-040-0300-0-2-2-1-1-1-BAS
安沃馳 PRA 系列 (ISO 15552) 氣缸具有緊湊的設計外形，帶集成傳感器插槽。PRA 系列 (ISO 15552) 氣缸可用于各種行業。這包括通用自動化技術、機器和系統構造，以及特殊的行業應用。
PRA系列型材氣缸-PRA系列
活塞直徑 040 活塞直徑40
行程 0300 行程單位：mm
螺紋 0 ISO螺紋
緩沖 2 氣動緩沖
活塞 2 帶磁環的活塞
活塞桿 1 單
密封件 1 密封件-標準PUR（-20?C至80?C）
刮板  1 刮板-標準PUR
防腐 1 標準
活塞桿加長件 0 不帶活塞桿加長件
ATEX 000 不帶ATEX
耳軸安裝 3 可變位置，可更換
定位耳軸支座 185
端蓋 0 端蓋未經表面處理
位置
端口位置前 0 0?（12h）
端口位置后 0 0?（12h）
配件
活塞桿支座 000 無支座
安裝在前蓋上 000 沒有安裝在前蓋上
無安裝方向 00
安裝在后蓋上 000 沒有安裝在后蓋上
安裝方向后 00 無安裝
反向軸承 000 無反向軸承
導向裝置 000 無導向裝置，無鎖緊元件
無傳感器的 000 型傳感器
傳感器位置 00 無傳感器位置
前蓋配件 000 不帶配件
后蓋配件 000 不帶配件
備件：
活塞桿 R480962719 PISTON ROD 040-0300-0-2-1-1-1
管道 R480964278 TUBE PRA-040-0300-0-1-1
耳軸安裝件 1827003992 CM1-MT4-040-AL-FO-AN
維修包（2014年之后）R413000899 SPARE PART KIT PRA/TRB-040-ST


安沃馳AVENTICS緊湊型氣缸, 系列 KPZ-0822390603
NFE 49004 16 mm接口 M5雙作用式帶磁性活塞緩沖 彈性活塞桿 不可扭轉,帶有前板, 可選連續的可選耐熱的
活塞連桿改裝 不可扭轉,帶有前板,可選連續的
實用原則 雙作用式
緩沖 彈性
磁性銷釘 帶磁性活塞
活塞直徑 16 mm
標準化 NFE 49004
行程 20 mm
密封件材料 腈－丁二烯－橡膠
防塵圈 聚氨酯
壓縮空氣連接 M5
壓縮空氣接口型號 內螺紋
抗溫性 可選耐熱的
標準 NFE 49004
壓縮空氣連接 內螺紋
低 / 高環境溫度 -20 ... 80 ?C
介質溫度范圍 -20 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
耐熱型號防塵圈和密封的材料（環境溫度范圍：-10 ?C ... 120 ?C）為氟橡膠。


安沃馳AVENTICS二位三通換向閥, 系列 AP-0820408002
換向原理 3/2
結構特點 提動閥
滾輪
外殼 鋁材
密封件材料 丙烯樹膠
Qn 1-2 190 l/min
Qn 2-3 150 l/min
壓縮空氣 接口 人口 M5
壓縮空氣 接口 出口 M5
壓縮空氣接口型號 內螺紋
操作 機械式
結構特點 提動閥
操作 機械式
換向原理 3/2
工作壓力范圍 0 ... 10 bar
低 / 高環境溫度 -30 ... 80 ?C
介質溫度范圍 -30 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
重量 0.05kg



安沃馳AVENTICS微型氣缸, 系列 MNI-0822333505
ISO 6432φ 20 mm接口 G 1/8雙作用式帶磁性活塞緩沖 氣動 可調節的集成式鉤形安裝件活塞桿 外螺紋ATEX 中可選
實用原則 雙作用式
緩沖 氣動
可調節的
磁性銷釘 帶磁性活塞
活塞直徑 20 mm
活塞桿螺紋 M8
標準化 ISO 6432
行程 100 mm
密封件材料 丙烯樹膠,聚氨酯
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
標準 ISO 6432
壓縮空氣連接 內螺紋
工作壓力范圍 1 ... 10 bar
低 / 高環境溫度 -25 ... 80 ?C
介質溫度范圍 -25 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
重量 0.25kg
氣缸管子 不銹鋼
活塞桿 不銹鋼
活塞 黃銅, 鋁材
前端蓋板 鋁材, 陽極氧化處理
后蓋 鋁材, 陽極氧化處理
密封 丙烯樹膠 聚氨酯
鎖緊環螺母 鋼, 鍍鋅
用于活塞桿的特殊螺母 鋼, 鍍鋅
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
通過 ATEX 認證的氣缸（帶標記 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db_X）可以在網絡配置器中生成。
ATEX 認證氣缸的使用溫度范圍為 -20 ?C ... 50 ?C.
磁性傳感器必需的緊固零件




安沃馳AVENTICS型材氣缸符合 ISO 15552 標準， PRA 系列-0822121003
ISO 15552φ 40 mm接口 G 1/4雙作用式帶磁性活塞緩沖 氣動 可調節的活塞桿 外螺紋ATEX 中可選
實用原則 雙作用式
緩沖 氣動
可調節的
磁性銷釘 帶磁性活塞
活塞直徑 40 mm
活塞桿螺紋 M12x1,25
標準化 ISO 15552
行程 80 mm
密封件材料 聚氨酯
防塵圈 聚氨酯
ATEX 中可選
壓縮空氣連接 G 1/4
壓縮空氣接口型號 內螺紋
標準 ISO 15552
合格證書 ATEX 中可選
壓縮空氣連接 內螺紋
工作壓力范圍 1.5 ... 10 bar
低 / 高環境溫度 -20 ... 80 ?C
介質溫度范圍 -20 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
前端蓋板 鋁材-壓鑄件
后蓋 鋁材-壓鑄件
密封 聚氨酯
用于活塞桿的特殊螺母 鋼, 鍍鋅
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
通過 ATEX 認證的氣缸（帶標記 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db_X）可以在網絡配置器中生成。
ATEX 認證氣缸的使用溫度范圍為 -20 ?C ... 50 ?C.



安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822406001
φ 8 mm接口 M5單作用式，不受壓縮回緩沖 彈性活塞桿 內螺紋
實用原則 單作用式，不受壓縮回
緩沖 彈性
活塞直徑 8 mm
行程 4 mm
壓縮空氣連接 M5
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 ?C
介質溫度范圍 -25 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
重量 0.017 kg
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
用于0822406310材料的活塞：聚氨酯



安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822406332
φ25 mm接口 G 1/8單作用式，不受壓縮回緩沖 彈性活塞桿 內螺紋
實用原則 單作用式，不受壓縮回
緩沖 彈性
活塞直徑 25 mm
活塞桿螺紋 M5
行程 25 mm
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 ?C
介質溫度范圍 -25 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
重量 0.218 kg
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
用于0822406310材料的活塞：聚氨酯


安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822406350
φ40 mm接口 G 1/8單作用式，不受壓縮回緩沖 彈性活塞桿 內螺紋
實用原則 單作用式，不受壓縮回
緩沖 彈性
活塞直徑 40 mm
活塞桿螺紋 M6
行程 5 mm
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 ?C
介質溫度范圍 -25 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
重量 0.225 kg
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
用于0822406310材料的活塞：聚氨酯



安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822406371
φ63 mm接口 G 1/8單作用式，不受壓縮回緩沖 彈性活塞桿 內螺紋
實用原則 單作用式，不受壓縮回
緩沖 彈性
活塞直徑 63 mm
活塞桿螺紋 M8
行程 10 mm
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 ?C
介質溫度范圍 -25 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
重量 0.458 kg
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
用于0822406310材料的活塞：聚氨酯

安沃馳AVENTICS安裝板, 系列 AS2-MBR-...-W01-R412006368
密封件材料 丙烯樹膠
材料 鋼
低 / 高環境溫度 -10 ... 50 ?C
重量 0.065 kg
要安裝固定板 W01，必須卸下維修單元的后蓋。


安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010627
φ 20 mm接口 M5雙作用式帶磁性活塞緩沖 彈性活塞桿 內螺紋
實用原則 雙作用式
緩沖 彈性
磁性銷釘 帶磁性活塞
活塞直徑 20 mm
活塞桿螺紋 M5
行程 50 mm
防塵圈 聚氨酯
壓縮空氣連接 M5
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 ?C
介質溫度范圍 -25 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
材料
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010642
實用原則 雙作用式
緩沖 彈性
磁性銷釘 帶磁性活塞
活塞直徑 32 mm
活塞桿螺紋 M6
行程 15 mm
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 ?C
介質溫度范圍 -25 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
材料
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010721
接口 M5雙作用式緩沖 彈性活塞桿 內螺紋活塞桿 無旋轉
活塞連桿改裝 無旋轉
實用原則 雙作用式
緩沖 彈性
活塞直徑 20 mm
行程 10 mm
防塵圈 聚氨酯
壓縮空氣連接 M5
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 ?C
介質溫度范圍 -25 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
材料
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許 的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010741
接口 G 1/8雙作用式緩沖 彈性活塞桿 內螺紋活塞桿 無旋轉
活塞連桿改裝 無旋轉
實用原則 雙作用式
緩沖 彈性
活塞直徑 32 mm
行程 10 mm
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 ?C
介質溫度范圍 -25 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
材料
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許 的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010774
接口 G 1/8雙作用式緩沖 彈性活塞桿 內螺紋活塞桿 無旋轉
活塞連桿改裝 無旋轉
實用原則 雙作用式
緩沖 彈性
活塞直徑 63 mm
行程 25 mm
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 ?C
介質溫度范圍 -25 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
材料
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010847
接口 G 1/8雙作用式帶磁性活塞緩沖 彈性活塞桿 內螺紋活塞桿 無旋轉
活塞連桿改裝 無旋轉
實用原則 雙作用式
緩沖 彈性
磁性銷釘 帶磁性活塞
活塞直徑 32 mm
行程 50 mm
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 ?C
介質溫度范圍 -25 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
材料
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010823
接口 M5雙作用式帶磁性活塞緩沖 彈性活塞桿 內螺紋活塞桿 無旋轉
活塞連桿改裝 無旋轉
實用原則 雙作用式
緩沖 彈性
磁性銷釘 帶磁性活塞
活塞直徑 20 mm
行程 20 mm
防塵圈 聚氨酯
壓縮空氣連接 M5
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 ?C
介質溫度范圍 -25 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
材料
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

德國AVENTICS壓力調節閥5610141310
