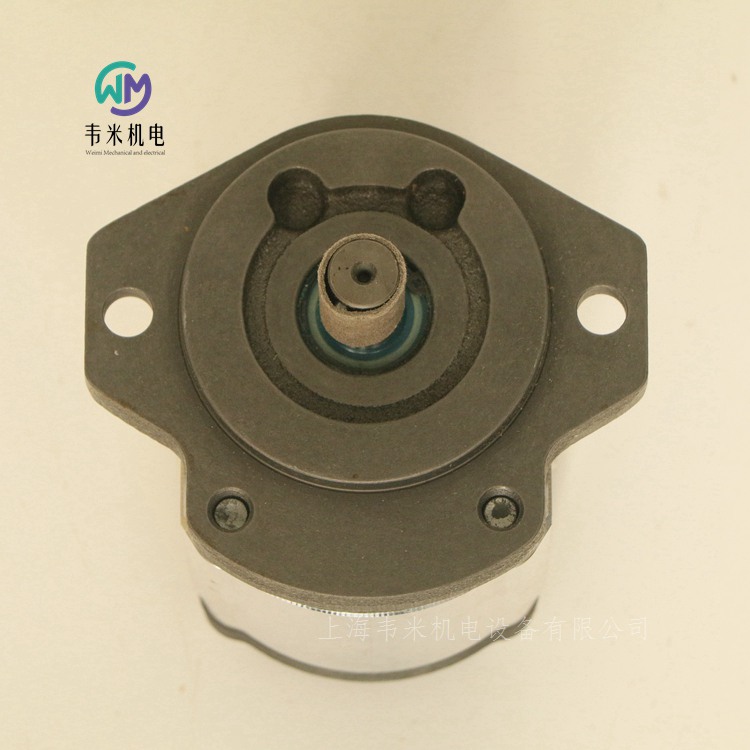

REXROTH外嚙合齒輪泵0510625042，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH外嚙合齒輪泵齒輪泵 AZPF-11-016RQR20MB
0510625042 AZPF-11-016RQR20MB
16 cm^3/轉, 右轉, 圓柱式\nSAE J744 16-1\n(短款式), SAE J744 82-2 (A), 方形法蘭 DIN 3901/3902
外嚙合齒輪泵的主要任務是將機械能（扭矩和轉速）轉化為液壓能（流量和壓力）。為了減少能量損失，力士樂設計的外嚙合齒輪泵具有極高的效率。這種高效率是通過與壓力相關的間隙密封和高精度加工制造來實現的。
使用壽命長
用于高負載的滑動軸承
端口連接：法蘭連接或螺紋連接
傳動軸符合ISO或SAE以及客戶特定的解決方案
基于大批量生產的始終如一的高質量
流量 [l/min] 48.0
排量 [cm?/rev] 16
間歇性壓力 [bar] 200
功能 [rpm] 3000
驅動軸 圓柱式\nSAE J744 16-1\n(短款式)
旋轉方向 右轉
前端蓋 SAE J744 82-2 (A)
材料 鋁
噪音水平 標準噪聲等級
外嚙合齒輪單元 外嚙合齒輪單元
功能 泵
類型 類型 F (4 ... 28 cm^3/轉)
系列 軸直徑 ? 18mm
版本 磷化處理，銷定位
油口 方形法蘭 DIN 3901/3902
密封元件 NBR
后端蓋 標準
特殊款式 與標準目錄的偏差，請參見圖紙
重量 [kg]3.685

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥
4WRPEH 10
規格 10
組件系列 3X
大工作壓力 350 bar
額定流量 50 … 100 l/min
用于 I4.0 的數字接口 IO-Link
可靠-經過驗證且堅固耐用的設計
安全-控制閥芯的故障安全位置處于關閉狀態
節能-無需先導油
高質量-具有伺服閥性能的控制閥芯和套筒
靈活 - 適用于位置、速率和壓力控制
 - 響應靈敏度高，滯后小
IO-Link 接口，可選
4WRPEH 型閥門是帶有電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥。
結構
4WRPEH 高頻響閥主要包括：
帶伺服閥性能控制閥芯和套筒的閥體
帶位置傳感器的控制線圈（可選配電子元件保護膜）
帶模擬接口或 IO-Link 接口的集成電子元件 (OBE)（可選配衰減閥板）
功能
集成電子元件 (OBE) 將控制值與實際位置值進行比較。在有控制偏差的情況下，行程線圈將被激活。由于磁力變化，該線圈需抵住彈簧調節控制閥芯。行程/控制閥芯剖面以與控制值成比例的方式進行控制。在控制值預設值為 0 的情況下，電子元件扺住彈簧將控制閥芯調節到中心位置。在停用狀態下，彈簧處于松弛狀態，此時彈簧長度長，閥門處于故障安全位置。
控制線圈斷電
在以下故障情況下，集成電子元件 (OBE) 使控制線圈斷電，且控制閥芯將設置為故障安全位置：
低于小電源電壓
僅當接口為 "F1" 時：
電流值低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））
僅當接口為 "L1" 時：
使能未激活，通訊中斷
內部 IO-Link 發生故障時
僅當接口為 "C6" 時：
額外使能未激活
衰減閥板 "D"
衰減閥板降低集成電子元件上的加速振幅（頻率 >300 Hz）。
注意：
不建議將衰減閥板用于主要為低頻激勵 < 300 Hz 的應用。
電子元件保護膜 "-967"
為避免在集成電子元件 (OBE) 殼體中出現冷凝液，可使用電子元件保護膜。
建議在環境空氣濕度較高以及周期性溫度變化較大的非工業常見條件下使用。
德國力士樂REXROTH比例閥訂貨號和型號：
0811404801 4WRPEH10C3B100L-20/G24K0/A1M


力士樂REXROTH帶電氣位置反饋的直動式比例方向閥作為控制系統的先導控制閥
SY(H)DFE 的先導控制閥。
VT-DFP.
組件系列 2X, 1X
用帶電氣反饋的比例電磁鐵操縱
控制電子元件：
VT-DFP 適用于 SY(H)DFE1
-外部控制電子元件 VT 5041-3X
控制電子元件：
VT-DFPE 適用于 SY(H)DFEE
-集成式，模擬
控制電子元件：
VT-DFPC 適用于 SY(H)DFEC
-集成式，帶 CAN 總線接口的數字電子元件
控制電子元件：
VT-DFPn 適用于 SY(H)DFEn
-集成式，帶 CAN 總線接口的數字電子元件，用于變速操作
控制電子元件：
VT-DFPD 適用于 SY(H)DFED
-集成式，帶以太網總線接口的數字電子元件，用于變速操作
控制電子元件：
VT-DFPF 適用于 SY(H)DFEF
-集成式，帶以太網總線接口的數字電子元件
始終屏蔽控制值和實際值電纜。
與天線或無線電發射源之間的距離必須至少為 1 m。
切勿在電力線路附近鋪設信號線。
有關控制系統 SY(H)DFE 的補充注意事項請參見操作說明。
配件
SYDFE1系列配件
外部控制電子元件 VT 5041-3X/1 沒有功率限制，不帶擺動角顯示
R901236404
外部控制電子元件 VT 5041-3X/2 沒有功率限制，不帶擺動角顯示
R901263598
外部控制電子元件 VT 5041-3X/3 沒有功率限制，不帶擺動角顯示
R901196678
線圈插頭的連接插頭
R901017011
閥門位置傳感器的連接插頭
R900023126
泵位置傳感器的連接插頭
R900013674
壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)
R901342029
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)
R901342030
板卡插槽 VT 3002-1-2X/32D
R900020153
緊湊型電源設備 VT-NE32-1X
R900080049
SYDFEE, SYDFEC, SYDFEN系列配件
不用電纜進行對中連接 X1 的 12 極連接插頭（裝配件組件）
R900884671
用電纜線組 2 x 5 m 進行對中連接 X1 的 12 針連接插頭
R900032356
用電纜線組 2 x 20 m 進行對中連接 X1 的 12 針連接插頭
R900860399
壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)
R901342029
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)
R901342030
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.5 -5 V) 帶 0.5 m 電纜
R901342038
測試設備 VT-PDFE-1-1X/V0/0
R900757051
緊湊型電源設備 VT-NE32-1X
R900080049
SYDFEC 和 SYDFEN配件
不帶串行接口的筆記本電腦 USB 串行轉換器 VT-ZKO-USB/S-1-1X/V0/0
R901066684
用于在接口 X2 處連接 Win-PED PC (RS232) 的電纜，長度 3 m
R901156928
用于 WIN-PED PC (RS232) 同步連接的 T 型連接器及在連接器 X2 處使用壓力傳感器
R901117164
用于接口 X3 的連接插頭，M12，直通式，可單獨連接，5 針，有屏蔽，A 編碼，電纜直徑 6 -8 mm
R901076910
用于將計算機連接到 CAN 總線系統的轉換器 USB/CAN 總線
R901071963
將 CAN 總線/X3 連接到 CAN 總線轉換器 (D-Sub) 的電纜
R901152127
SYDFED配件
不用電纜進行對中連接 XH4 的 12 極連接插頭（裝配件組件）
R900884671
用電纜線組 2 x 5 m 進行對中連接 XH4 的 12 針連接插頭
R900032356
用電纜線組 2 x 20 m 進行對中連接 XH4 的 12 針連接插頭
R900860399
壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)
R901342029
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)
R901342030
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.5 -5 V) 帶 0.5 m 電纜
R901342038
測試設備 VT-PDFE-1-1X/V0/0
R900757051
M12 到 RJ45（連接 X7E1 和 X7E2）的以太網連接電纜，附加信息類型名稱 RKB0044/003,0
R911343806
SYDFEF系列配件
不用電纜（裝配件組件）進行對中連接 XH1 的 6 針連接插頭
R900021267
用電纜線組 3 m 進行對中連接 XH1 的 6 針連接插頭
R901420483
用電纜線組 5 m 進行對中連接 XH1 的 6 針連接插頭
R901420491
用電纜線組 10 m 進行對中連接 XH1 的 6 針連接插頭
R901420496
壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)
R901342029
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)
R901342030
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.5 -5 V) 帶 0.5 m 電纜
R901342038
M12 到 RJ45（連接 X7E1 和 X7E2）的以太網連接電纜，附加信息類型名稱 RKB0044/003,0
R911343806




力士樂帶集成電子元件 (OBE) 或外部控制電子元件的先導式比例方向插裝閥
2WFC; 2WFCE
溫度范圍  -20 … 60℃
大工作壓力  420bar
大回流壓力  100bar
建議粘度范圍  20 … 100mm?/s
二位二通型號
強度：
-油壓阻力高為 420 bar
-高耐振度（符合 DIN EN60068-2）
-環境溫度高為 60 ?C
度：
-響應靈敏度高，滯后低
可靠性：
-質量高，設計成熟
標準化：
-安裝尺寸符合 ISO 7368
-連接器/接口
柔性：
-可與壓力補償器連接，可提供壓力補償流量控制
安全性：
-斷電、電纜中斷或斷開選通后，會進入主級故障安全位置
設置
2WFCE 型先導式比例方向閥基本構成包括：
蓋
主級
帶比例電磁鐵的先導控制閥
帶位置傳感器和模擬接口的集成電子元件
集成電子元件 (OBE) 將控制值與主級 控制閥芯的位置理論值進行比較。在存在控制偏差的情況下，先導控制閥將激活控制線圈。以此調節控制閥芯。根據控制偏差的不同，主級 控制腔或者以先導油（主級已關閉）加壓，或者已卸載（主級已打開）?？刂破钚拚?，將通過控制值成比例地控制行程及節流孔橫截面。
為保證正常運行，必須遵守以下條件：
流向 A → B（X 連接到 A）
流向 B → A（X 連接到 B）
電源電壓故障
如果小電源電壓發生故障或低于小電源電壓，則啟用將斷開（接口 B1 和 G1）且在線圈導線電纜中斷情況下，集成電子元件 (OBE) 將斷開先導控制閥線圈的電源。主級控制閥芯 通過油口 X 處可用壓力和主級彈簧力安全移動至其閥座位置并阻塞 A 和 B 之間的油液流動。
流量控制功能
先導式比例方向閥可與壓力補償器配合使用以提供壓力補償流量控制。
集成電子元件 (OBE)
功能
1. 接通程序/故障特性
施加 24 ?V 的電源電壓之后，如果滿足以下條件，則電子元件將準備就緒：
電源電壓 UB > 18 V DC
線圈連接未中斷
控制值線未中斷且控制值 > 2.7 mA（僅指接口“G1”）
如果上述條件中有一個未得到滿足，則控制器和輸出級斷路，并將插腳 11 （僅指接口“B1”和“G1”）的“準備就緒”信號設置為 0 V。
2. 理論值輸出信號
電氣接口“A1”（插腳 F）和“B1”（插腳 6）
“A1”：0.35 V ... 10 V 對應于 0 % ... 100 % 的閥門開口；當理論值 < -2.5 V 時，節流閥芯處于閥座位置
“B1”：0 V ... 10 V 對應于 0 % ... 100 % 的閥門開口；當理論值 < -1.5 V 時，節流閥芯處于閥座位置
電氣接口“G1”（插腳 6）
4 mA ... 20 mA 對應于 0 % ... 100 % 的閥門開口；當理論值 < 2.7 mA 時，節流閥芯處于閥座位置
注意：
電子元件接口“A1”
在開口方向：若控制值 ≥ 0.5 V 時，則啟用閥門
在閉合方向：控制值 ≤ 0.3 V 時（“閥座上”），閥門停用
在開口方向的電氣接口“B1”和“G1”：
若已設置使能插腳 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），則啟用閥門
在閉合方向：若未設置插腳 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“閥座上”），則停用閥門
德國力士樂REXROTH比例流量閥訂貨號和型號：
R901451939 2WFC25S140Q-10/M/K4
R901451944 2WFC32S320L-1X/M/K4
R901424816 2WFCE16S125L-10/M/24B1
R901388124 2WFCE25S220L-10/M/24A1
R901388127 2WFCE32S320L-10/M/24A1
R901430271 2WFCE50S1000L-10/M/24B1
R901436328 2WFCE50S1500L-10/M/24G1
R901425071 STW0271-10/3WRCE40V000L-SG24K31C1M-106
0811402614 FESX32CA-1X/320LZ4M
0811402620 FESX40CA-1X/500LZ4M
0811402622 FESXE40CA-1X/500LK0B1M

力士樂REXROTH比例節流閥
R901430247 2WFCE25S220L-1X/M/24G1
規格 25，A → B，B → A，集成電子元件，24 V DC
高性能范圍內的工業液壓閥?？煽康挠土骺刂?，以命令值信號。由于內部活塞位置反饋，精度很高
滑閥
先導式操作
產品屬性
連接圖 ISO 7368-BB-08-2-A
產品系列 2WFC（E）
工作壓力[bar] 420
滑閥符號 A→B，B→A
連接類型 插裝閥
標稱流量[l/min] 220
尺寸 25
驅動類型 集成電子設備的電氣
端口數量 2.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 連接器，12極（11 PE）
電氣連接說明 連接器12極（11 PE）符合EN 175201-804標準
連接性 模擬，指令值4…20mA
符合性說明 CE–電磁兼容性2014/30/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.78

力士樂REXROTH節流控制
R901388124 2WFCE25S220L-1X/M/24A1
R901388124 2WFCE25S220L-10/M/24A1
規格 25，A → B，B → A，集成電子元件，24 V DC
高性能范圍內的工業液壓閥?？煽康挠土骺刂?，以命令值信號。由于內部活塞位置反饋，精度很高
滑閥
先導式操作
產品屬性
連接圖
ISO 7368-BB-08-2-A
產品系列 2WFC（E）
工作壓力[bar] 420
滑閥符號 A→B，B→A
連接類型 插裝閥
標稱流量[l/min] 220
尺寸 25
驅動類型 集成電子設備的電氣
端口數量 2.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 連接器，7極（6 PE）
電氣連接說明 符合EN 175201-804的連接器7極（6 PE）
連接性 模擬，命令值0…10 V
符合性說明 CE–電磁兼容性2014/30/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.78

力士樂REXROTH比例節流閥
R901436213 2WFCE25S330L-1X/M/24A1
規格 25，A → B，B → A，集成電子元件，24 V DC
高性能范圍內的工業液壓閥?？煽康牧髁肯拗疲谶x定端口對命令值具有高響應行為。由于內部活塞位置反饋，精度很高。
滑閥
先導式操作
線性流動特性
產品屬性
連接圖 ISO 7368-BB-08-2-A
產品系列 2WFC（E）
工作壓力[bar] 420
滑閥符號 A–B，B–A
連接類型 插裝閥
標稱流量[l/min] 330
尺寸 25
驅動類型 集成電子設備的電氣
端口數量 2.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 連接器，7極（6 PE）
電氣連接說明 符合EN 175201-804的連接器7極（6 PE）
連接性 模擬，命令值0…10 V
符合性說明 CE–電磁兼容性2014/30/歐盟RoHS指令2011/65/歐盟REACH法規（EC）第1907/2006號
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.76

力士樂REXROTH比例插裝閥
R901388127 2WFCE32S320L-1X/M/24A1
規格 32，A → B，B → A，集成電子元件，24 V DC
高性能范圍內的工業液壓閥?？煽康挠土骺刂?，以命令值信號。由于內部活塞位置反饋，精度很高
滑閥
先導式操作
產品屬性
連接圖 國際標準化組織7368-BC-09-2-A
產品系列 2WFC（E）
工作壓力[bar] 420
滑閥符號 A→B，B→A
連接類型 插裝閥
標稱流量[l/min] 320
尺寸 32
驅動類型 集成電子設備的電氣
端口數量 2.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 連接器，7極（6 PE）
電氣連接說明 符合EN 175201-804的連接器7極（6 PE）
連接性 模擬，命令值0…10 V
符合性說明 CE–電磁兼容性2014/30/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.77

力士樂REXROTH比例節流閥
R901430250 2WFCE32S320L-1X/M/24G1
規格 32，A → B，B → A，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠的油流控制，以命令值信號。由于內部活塞位置反饋，精度很高
滑閥
先導式操作
產品屬性
連接圖 ISO 7368-BC-09-2-A
產品系列 2WFC（E）
工作壓力[bar] 420
滑閥符號 A→B，B→A
連接類型 插裝閥
標稱流量[l/min] 320
尺寸 32
驅動類型 集成電子設備的電氣
端口數量 2.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 連接器，12極（11 PE）
電氣連接說明 連接器12極（11 PE）符合EN 175201-804標準
連接性 模擬，指令值4…20mA
符合性說明 CE–電磁兼容性2014/30/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.78

力士樂REXROTH比例節流閥
R901388128 2WFCE40S500L-1X/M/24A1
規格 40，A → B，B → A，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠的油流控制，以命令值信號。由于內部活塞位置反饋，精度很高
線性流動特性
滑閥
先導式操作
產品屬性
連接圖 ISO 7368-BD-10-2-A
產品系列 2WFC（E）
工作壓力[bar] 420
滑閥符號 A→B，B→A
連接類型 插裝閥
標稱流量[l/min] 500
尺寸 40
驅動類型 集成電子設備的電氣
端口數量 2.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 連接器，7極（6 PE）
電氣連接說明 符合EN 175201-804的連接器7極（6 PE）
連接性 模擬，命令值0…10 V
符合性說明 CE–電磁兼容性2014/30/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 7.4

力士樂REXROTH比例插裝閥
R901451948 2WFC40S500L-1X/M/K4
規格 40，A → B，B → A，外接放大器，24 V DC
高性能范圍內的工業液壓閥?？煽康牧髁肯拗?，在選定端口對命令值具有高響應行為。由于外部活塞位置反饋，精度很高。
滑閥
先導式操作
線性流動特性
產品屬性
連接圖 ISO  7368-BD-10-2-A
產品系列 2WFC（E）
工作壓力[bar] 420
滑閥符號 A–B，B–A
連接類型 插裝閥
標稱流量[l/min] 500
尺寸 40
驅動類型 帶外部電子設備的電氣
端口數量 2.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合DIN EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 7.17

力士樂REXROTH比例插裝閥
R901430258 2WFCE40S500L-1X/M/24G1
規格 40，A → B，B → A，集成電子元件，24 V DC
高性能范圍內的工業液壓閥?？煽康挠土骺刂?，以命令值信號。由于內部活塞位置反饋，精度很高
滑閥
先導式操作
產品屬性
連接圖 ISO 7368-BD-10-2-A
產品系列 2WFC（E）
工作壓力[bar] 420
滑閥符號 A→B，B→A
連接類型 插裝閥
標稱流量[l/min] 500
尺寸 40
驅動類型 集成電子設備的電氣
端口數量 2.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 連接器，12極（11 PE）
電氣連接說明 連接器12極（11 PE）符合EN 175201-804標準
連接性 模擬，指令值4…20mA
符合性說明 CE–電磁兼容性2014/30/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
海豹 NBR
重量[kg] 7.42

力士樂REXROTH先導式比例方向插裝閥
R901388132 2WFCE50S1000L-1X/M/24A1
節流控制
規格 50，A → B，B → A，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠的流量限制，在選定端口對命令值具有高響應行為。由于內部活塞位置反饋，精度很高。
滑閥
先導式操作
線性流動特性
產品屬性
連接圖 ISO 7368-BE-11-2-A
產品系列 2WFC（E）
工作壓力[bar] 420
滑閥符號 A–B，B–A
連接類型 插裝閥
標稱流量[l/min] 1000
尺寸 50
驅動類型 集成電子設備的電氣
端口數量 2.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 連接器，7極（6 PE）
電氣連接說明 符合EN 175201-804的連接器7極（6 PE）
連接性 模擬，命令值0…10 V
符合性說明 CE–電磁兼容性2014/30/歐盟RoHS指令2011/65/歐盟REACH法規（EC）第1907/2006號
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 10

力士樂REXROTH比例節流閥
R901451944 2WFC32S320L-1X/M/K4
規格 32，A → B，B → A，外接放大器，24 V DC
高性能范圍內的工業液壓閥?？煽康牧髁肯拗?，在選定端口對命令值具有高響應行為。由于外部活塞位置反饋，精度很高。
滑閥
先導式操作
線性流動特性
產品屬性
連接圖 ISO 7368-BC-09-2-A
產品系列 2WFC（E）
工作壓力[bar] 420
滑閥符號 A–B，B–A
連接類型 插裝閥
標稱流量[l/min] 320
尺寸 32
驅動類型 帶外部電子設備的電氣
端口數量 2.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.54

力士樂REXROTH先導式比例方向插裝閥
FES
規格 25, 32, 40, 50, 63
組件系列 3X
大工作壓力 315 bar
溫度范圍  -20 … 80℃
大工作壓力  315bar
粘度范圍  15 … 380mm?/s
滯后  < 0.2%
響應靈敏度  < 0.1%
反向死區  < 0.15%
電壓類型  直流電壓
額定電流  1000mA
感應  6 ... 8mH
振蕩器頻率  2.5kHz
電氣位置測量系統  差動節流
油路塊安裝技術中的先導式二通比例節流閥
安裝尺寸符合 DIN ISO 7368
節流閥芯電動位置控制
可雙向流通
如果斷電或電纜中斷，節流閥芯將自動進入閥座位置，并阻止雙向流動
與一個壓力平衡閥一起可以應用于壓力補償式流量閉環控制
用于外部模擬電子元件
FES 型閥門為用于油路塊安裝的先導式兩通比例節流閥，用以提供連續流量控制。
技術設置：
閥門由四個主裝配件組成：
用于先導油連接且帶連接面的蓋
帶節流閥芯的主閥
帶比例電磁鐵的先導控制閥
節流閥芯與控制值相關的位置控制，以及由此定義的節流孔開口。
流量取決于節流孔與節流閥芯的位置之間的 ?p 。
使用位置傳感器對節流閥芯位置的理論值進行記錄；在電子元件中對控制/理論值進行比較；準備并利用差值作為控制輸出，以修正節流閥芯相對比例電磁鐵和先導控制閥 的位置。
NG25、32、40 規格的區域與區域的面積比 ?=? 2 : 1，NG 50、63 規格的區域與區域的面積比 ?=? 1.6 : 1。
流動方向 A → B（連接 X 至 A）；
流動方向 B → A（連接 X 至 B）；
可能通過 X 供油的外部先導油。
當啟用斷開時，節流閥芯將移動到閥座位置，并以無漏油方式阻塞 A → B 的流向。閥芯密封件以無漏油方式將油口 B 密封連接到控制腔；對于內部先導供油，請注意通過先導控制閥從 X 泄漏到 Y 的油！
控制值為 0 V 或 4 mA 的節流閥芯位置已調節，而節流孔仍然位于正重疊位置。
比例電磁鐵克服彈簧移動先導閥芯，并打開從控制腔到 Y 的連接；在區域內 A 處的壓力和環形區域內 B 處的壓力的共同作用下，控制腔內減壓且節流閥芯向開口方向移動。
比例電磁鐵處流量降低；彈簧移動先導閥芯遠離比例電磁鐵，并打開從 X 到控制腔的連接；控制腔內壓力增大；區域處的壓力和彈簧力共同使節流閥芯向閉合方向移動
可與壓力補償器配合使用以提供壓力補償流量控制
一旦位置傳感器出現電源電壓故障或電纜中斷，集成電子元件會停止給線圈供電
控制油口 X 的壓力和彈簧力共同使閥芯移動到閥座位置，并阻塞 A → B 的流向。
一般功能：
打開節流閥芯功能：
（假設流量 A → B，且 A 連接到 X）
關閉節流閥芯功能：
（假設流量 A → B，且 A 連接到 X）
流量控制功能：
電源電壓故障：
注意；
電源電壓故障將導致控制軸突然停機。這一連接中產生的加速力可能導致機械損壞！

REXROTH外嚙合齒輪泵0510625042
