▲產品特點
300X型緩閉止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控制閥接管系統。利用水力自動操作，可使主閥得到好開啟和關閉速度。防止水錘水擊的產生，以達到緩閉消聲的效果。當閥門從進口端給水時，水通過微型過濾器、針閥、單向閥進入主閥控制室，再經過球閥排水至下游。因為針閥開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于單向閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，開啟及緩閉平穩。此閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
▲產品性能
| 公稱壓力 (MPa) | 殼體試驗 (Mpa) | 密封試驗 (Mpa) | 氣密封試驗 (Mpa) | 工作溫度 | 適用介質 |
| 1.0 | 1.5 | 1.1 | 0.6 | <80℃ | 水及物理、化學 性質類似于水的介質 |
| 1.6 | 2.4 | 1.76 | 0.6 | ||
| 2.5 | 3.75 | 2.75 | 0.6 |

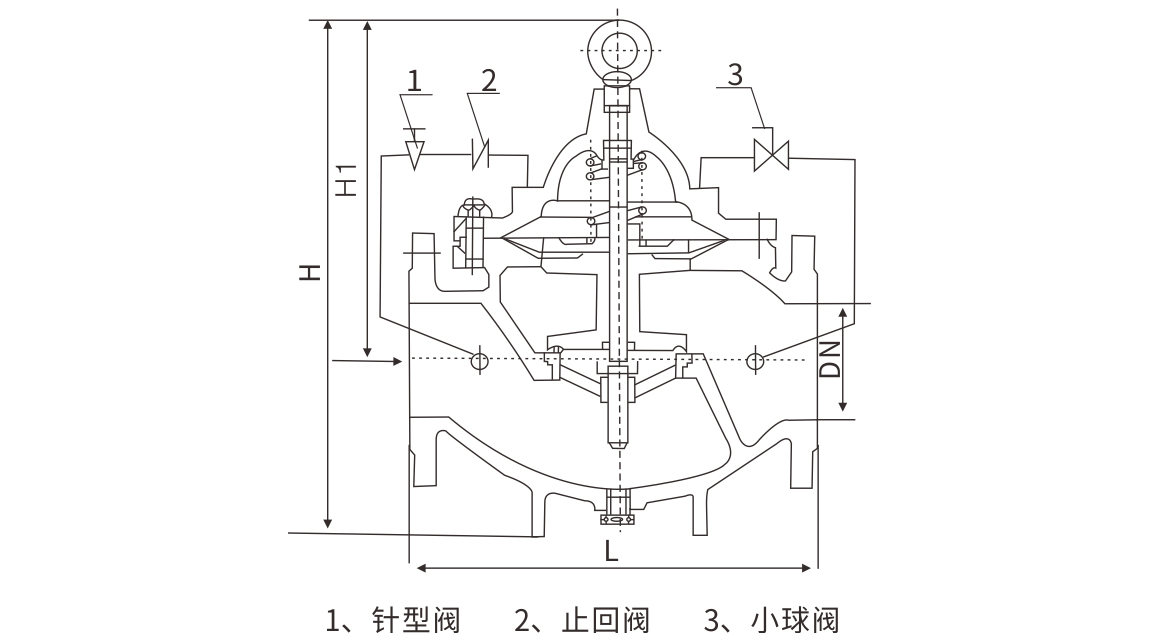

▲外形及連接尺寸
| DN | L | H1 | H |
| 20 | 150 | 106 | 172 |
| 25 | 160 | 106 | 172 |
| 32 | 180 | 106 | 172 |
| 40 | 200 | 137 | 225 |
| 50 | 205 | 137 | 225 |
| 65 | 215 | 145 | 270 |
| 80 | 245 | 178 | 289 |
| 100 | 292 | 232 | 375 |
| 125 | 330 | 286 | 420 |
| 150 | 355 | 318 | 570 |
| 200 | 495 | 413 | 722 |
| 250 | 600 | 502 | 769 |
| 300 | 698 | 600 | 906 |
| 350 | 787 | 638 | 1025 |
| 400 | 914 | 677 | 1027 |
| 500 | 978 | 677 | 1027 |

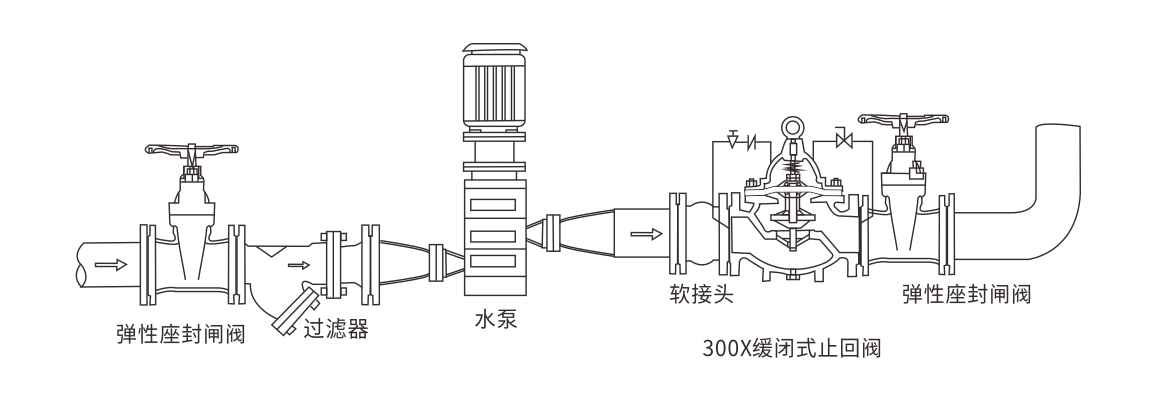

▲安裝示意圖
