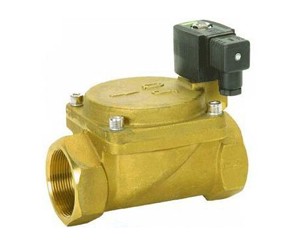

江森水下電磁閥
產品概述
本閥適用于水或液體為工作介質，可自動化遠程控制水，油，液體等工作介質管路的通斷。由于本閥采用橡膠密封，對工作介質的清潔度大大減低，只有啟閉運速，可靠性高等特點。
技術參數：
工作介質 | 水，粘度≤4E的油及其它非腐蝕性液體 | |||||||||
介質溫度℃ | ≤60 | |||||||||
公稱壓力 | 1.0 | |||||||||
工作壓差 | ≥0.01 | |||||||||
電源電壓 | AC200V其余價格可作特殊訂貨 | |||||||||
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 60 | 65 | 80 | 100 |
功耗 | 36A | 150VA | ||||||||
安裝尺寸
公稱通徑 | 內螺紋連接 | ||||||||||
外形尺寸 | 內螺紋 | 外形尺寸 | D | D1 | D2 | b | f | N-d | |||
H | L | G | H | L | 95 | 65 | 46 | 14 | 2 | 4-φ14 | |
15 | 148 | 92 | 1/2 | 176 | 130 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
20 | 148 | 92 | 3/4 | 181 | 150 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-φ18 |
32 | 182 | 120 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-φ18 | |
40 | 182 | 140 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-φ18 | |
50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
65 | 265 | 290 | 185 | 145 | 118 | 20 | 3 | 4-φ18 | |||
80 | 276 | 310 | 200 | 160 | 132 | 22 | 3 | 8-φ18 | |||
100 | 373 | 220 | 220 | 180 | 156 | 24 | 3 | 8-φ18 | |||
