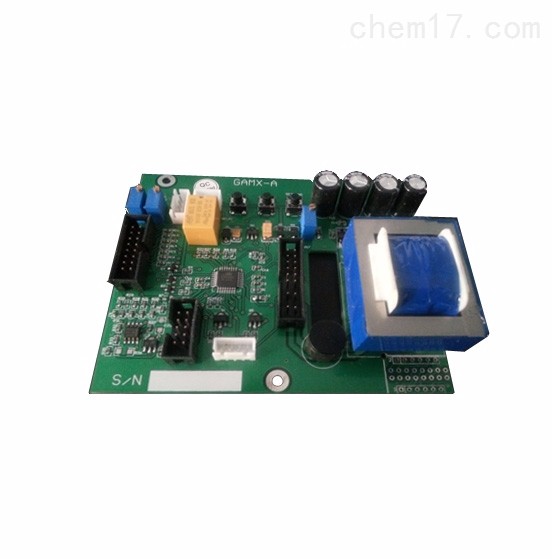

伯納德JDIDL-A 電動執行器控制板 線路板。

工作狀態時位置反饋信

一、“SET”鍵：1、（工作狀態下）短按手動自動狀態轉換。2、按5秒左右進入或退出設置狀態。

退出時保存設置參數。3、（設置狀態下）短按改變首位數值，進入下級設定狀態。

二、“＋”鍵：（工作狀態手動時）開閥。（設置狀態下）1、保存當前設置。2、設定參數增加。

三、“－”鍵：（工作狀態手動時）關閥。（設置狀態下）1、改變末位數值。2、設定參數減少。

按“SET”鍵5秒左右進入設置狀態。

顯示：

一、001按“＋”鍵恢復智能板出廠參數。按“SET”鍵改變首位數值，進入下級設置狀態。

、101按“＋”鍵設定該位置饋信號0 %（4mA）位置。按“－”鍵改變末位數值。

102按“＋”鍵設定該位置為反饋信號100%（20mA）位置。按“SET”鍵進入下級。

三201按“＋”鍵設定該位置為手動時關限位位置。按“－”鍵改變末位數值。

202按“＋”鍵設定該位置為手動時開限位位置。按“SET”鍵進入下級。

注：以上各項按“＋”鍵保存當時設置，不按不保存。以下各項退出時保存設定參數。

四、301為正作用方式。按“SET”鍵進入下級。按“－”鍵改變末位數值。

302為反作用方式。按“SET”鍵進入下級。

五、400自動時關限位位置。按“＋”、“－”鍵改變參數，400為反饋信號0%（4mA）位置。

(設定范圍：－5 %～＋90%)看末兩位。按“SET”鍵進入下級。

六、500自動時開限位位置。按“＋”、“－”鍵改變參數，500為反饋信號100 %（20mA）位置。

(設定范圍：＋11 %～＋109 %)看末兩位。按“SET”鍵進入下級。

七、620死區大小設置。按“＋”、“－”鍵改變參數。620為2.0%(設定范圍：0.5 %～5.0 %)。

八、701斷信號狀態設置。斷信號時保持原位。按“－”鍵改變末位數值。

702斷信號狀態設置。斷信號時關到關限位位置。按“－”鍵改變末位數值。

703斷信號狀態設置。斷信號時開到開限位位置。按“SET”鍵進入下級。

九、800制動時間設置。按“＋”、“－”鍵改變參數。800為無制動(設定范圍：00～99mS)。

一般制動時間設置為20～50mS即可。按“SET”鍵進入下級。

注：380V電源時制動時間應設置為800無制動。（制動由外電路完成）

十、901故障報警設置。過力矩報警、斷信號報警。按“－”鍵改變末位數值。

902過力矩報警、斷信號報警、輸入信號超限報警。按“SET”鍵返回001。長按5秒退出

1、長期優惠供應法國伯納德電動執行器邏輯控制板CI2701、位置控制板GAMK、變壓器EN、電位器板CIPOT1、電位器組件等
2、長期優惠供應引進伯納德技術電動執行器及其備品備件包括：減速器、電機、控制箱、GAMX-T-2001、GAMX-D、GAMX-2004、GAMX-2005、GAMX-2007、GAMX-2K系列線路板、制動板、輸出板、YF-220A功率控制模塊、電位器、凸輪機構等。
3、長期優惠供應DKJ/Z電動執行器及其備品備件：減速器、DKJ電機、一體化位發、一體化控制模塊（DY-Z、定位器（GAMX-2007、GAMX-2011）、位置發送器模塊（WFM-P、WF-01、WF-M、WF-130、WFM-01）、電位器等。
可根據用戶要求，維修改造各系列各品牌進口、國產電動執行器整機及部件。
