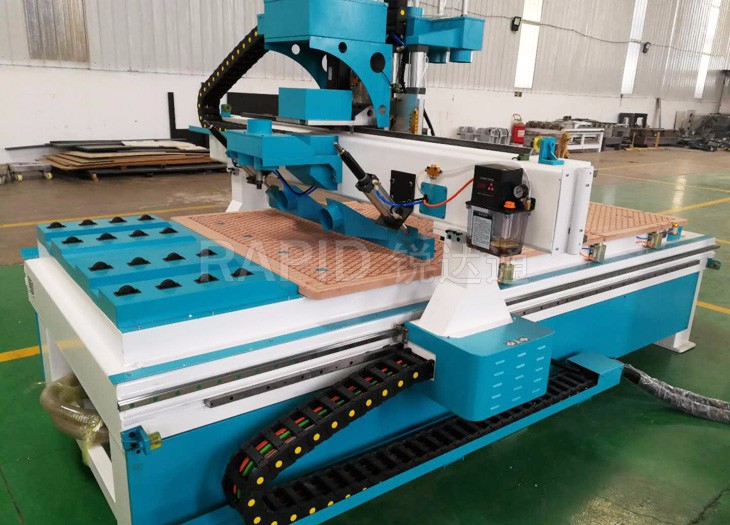

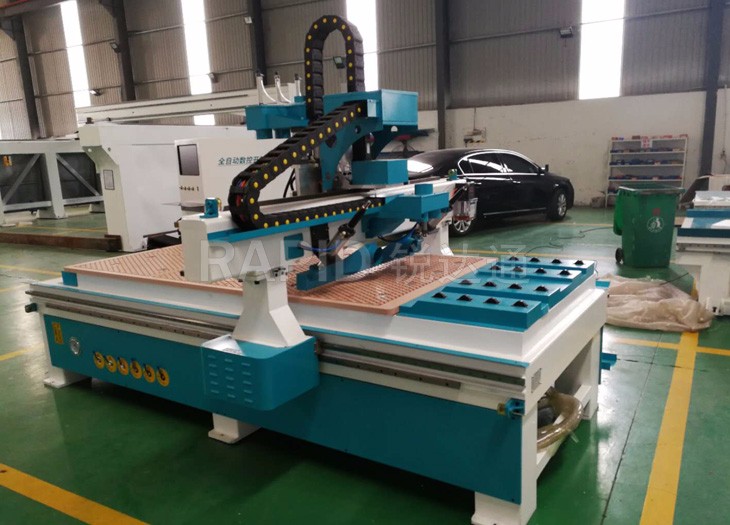

四工序開料機：主要用于打孔、開料、拉槽，氣動換刀，四個主軸可實現瞬間切換，四主軸輪流工作，實現多工序加工，不        用再人工換刀，配有自動推料裝置，方便上下料，大量的節省了人工勞動力，提高了生產效率。實現自動排版 板材下料 異形  切割 垂直打孔等功能，完全可以代替大鋸，節省鋸工，節約成本。

優點一：價位比自動換刀機器更便宜。

優點二：對操機人員要求低。

優點三：對于柜體加工（四個機頭安裝不同規格刀頭，達到不需人工換刀或擴孔，實現全自動一次性打垂直孔）

優點四：對于門板雕刻（四個機頭安裝三把成型刀，一把切割刀，完成雕刻后可自動切割下料）

優點五：一次對刀開機后全部完成，減短換刀、對刀的時間，非常適合加工一個多次換刀的產品。

柜體加工：可用兩個主軸打孔（建議一個8mm的刀，一個10mm的刀），一個拉槽（5mm的槽要用6mm的刀）

傳動方式：X/Y軸為齒條傳動，Z軸為絲杠傳動

主軸轉速：18000RPM

換刀方式：氣動換刀

（軟件功能簡介：全屋定制板式家具設計專用軟件，含和數控開料機對接，支持CAD格式文件導入）
