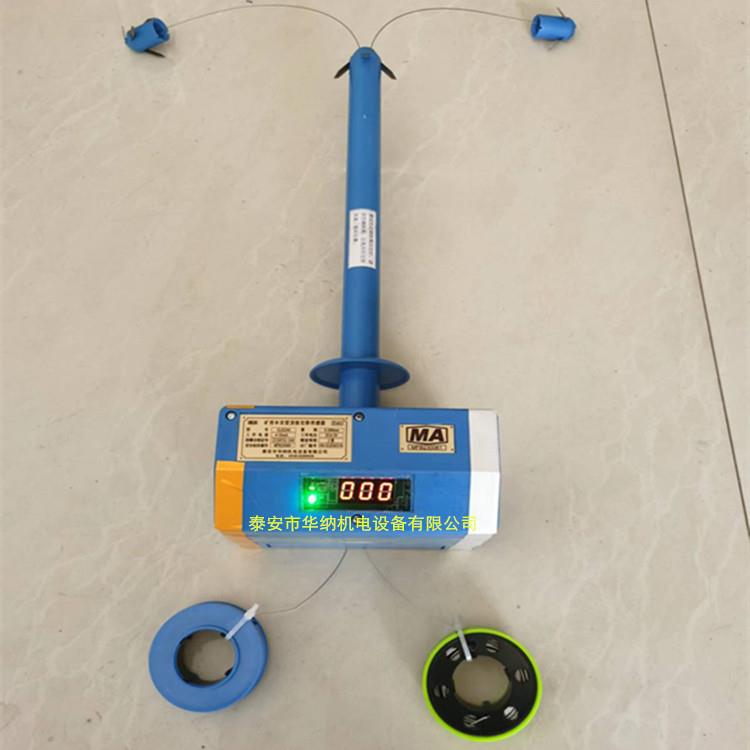

GUD240型一體式礦用頂板位移傳感器安裝方法與注意事項 ； 具體安裝咨詢135*0538*5101

一、安裝方法機械結構安裝基點錨頭固定：

使用專用安裝桿將深部基點錨頭送至設計位置（如頂板深部），送入時需用手拉緊測繩，確保錨頭穩固。將淺部基點錨頭送至設計位置（如頂板淺部），完成雙基點定位。

連接管與鋼絲繩安裝：

將連接管固定在頂板上，作為傳感器與基點的連接橋梁。將鋼絲繩拉至底部并拉緊，用螺釘固定，確保鋼絲繩處于張緊狀態。

傳感器錨固與調節：

調節傳動機構螺栓，使傳動機構轉動并帶動鋼絲繩纏繞，推動傳感器上升，直至傳感器錨固桿完全嵌入煤層。拉動另一側鋼絲繩使其緊直，調整螺栓至鋼絲繩完全纏繞，確保傳感器穩固。

最終固定：

緊固傳感器到底板上，完成機械結構安裝。

電氣操作與調試上電與調零：

按下復位按鈕啟動傳感器，再按調零按鈕設置初始數值，確保測量基準準確。

休眠與喚醒：

傳感器無操作時自動進入休眠狀態，可通過礦燈照射喚醒并顯示位移數值。

紅外通信初始化：

使用紅外采集器進行初始化操作，調試紅外通信功能，實現數據遠程傳輸、參數設置（如改號、清零、預警值設定）等。

二、注意事項環境適應性溫濕度與壓力：

傳感器工作溫度范圍為0～ 40℃，相對濕度≤95%RH（25℃），大氣壓力80kPa～106kPa，需避免極端環境影響性能。

防爆與防護：傳感器為礦用本質安全型（防爆標志：ExibI），適用于有甲烷、煤塵爆炸性混合物的環境，但需避免破壞性絕緣氣體。井下濕度高、粉塵多，建議加裝防護罩或定期清潔，確保電氣部分絕緣性能。

安裝規范位置選擇：

安裝位置需能反映頂板離層特征，避免薄板或非振動區域，減少干擾。傳感器與被測面需緊密貼合，安裝前用碳氫化合物溶液清潔表面，去除油污和灰塵。

固定方式：

優先采用打孔加雙頭螺栓安裝，確保長期穩定性；若需頻繁移動，可使用磁吸底座（需配合鑄工膠加固）。避免使用膠粘T型螺栓在振動劇烈場景，以防脫落。

電氣安全電池與供電：

必須使用廠家配套電池組（DC 7.2V），嚴禁使用非標電池。更換電池需在井上安全場所進行，嚴禁井下操作。

防爆電路維護：

維修時不得改變本安電路參數，需由廠家專業人員操作。嚴禁井下開蓋檢修，防止電氣火花引發事故。

維護與故障處理定期檢查：

檢查傳感器顯示、通信功能及鋼絲繩張緊狀態，確保數據準確。清理傳感器表面粉塵，檢查防護罩完整性。

故障排查：

通信中斷：檢查插頭連接、線序及導線完整性。

無顯示：調整鋼絲繩與滑動機構間隙，確保運動順暢。

數據異常：重新校準傳感器，檢查基點錨頭是否松動。

三、總結

GUD240型一體式礦用頂板位移傳感器的安裝需嚴格遵循機械固定與電氣調試步驟，確保環境適應性、安裝穩固性及電氣安全性。日常維護中應重點關注傳感器狀態監測與故障預防，以保障井下頂板位移監測的準確性與可靠性。
