CAD一般都設置哪些圖層？CAD一般需要粗實線層、細實線層、點劃線層、標注層、文字層、雙點劃線層等6個顏色圖層。具體操作過程步驟如下：

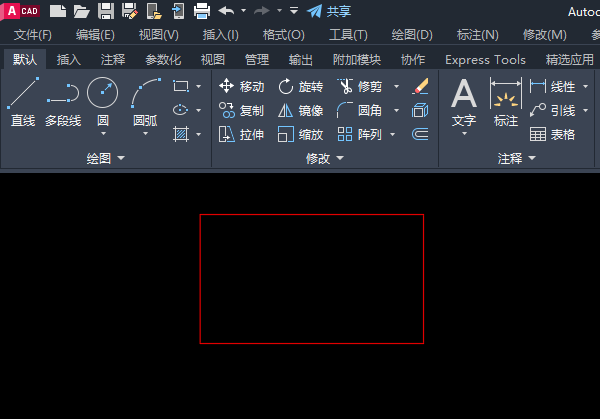

1、打開CAD2023軟件，新建空白文檔。創建圖形。如下圖：

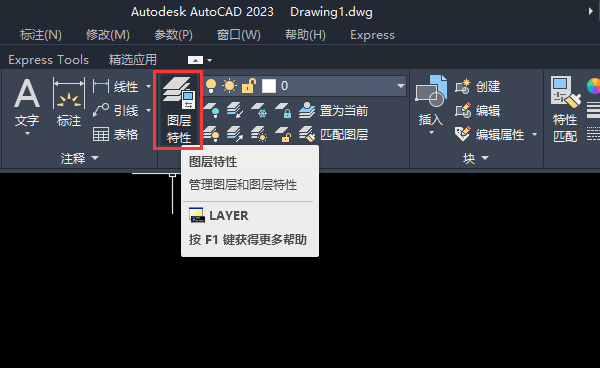

2、點擊圖層特性，或是輸入LAYER命令，空格。

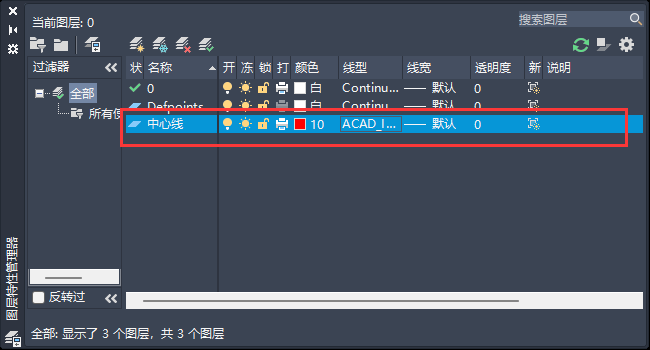

3、常用的中心線圖層，一般是用于中心線，虛線模式。紅色。

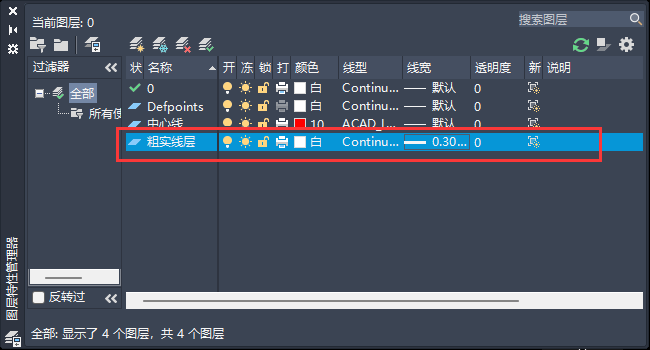

4、粗實線層，白色，0.3mm的實厚，一般是圖形的實線。

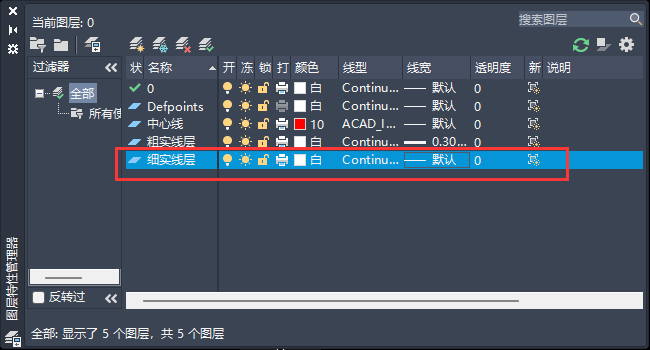

5、細實線層，白色，細線，一般用于圖形對象。

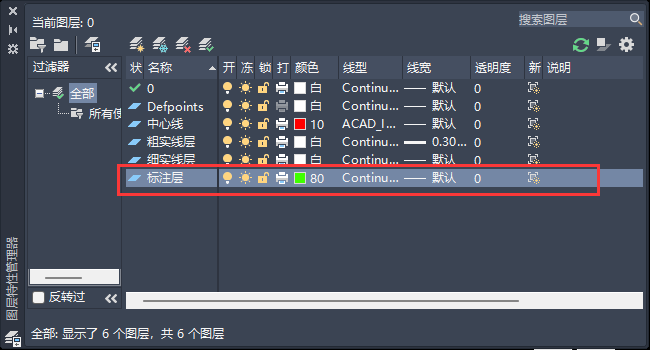

6、標注層，為綠色，一般用于標注對象，如下圖：

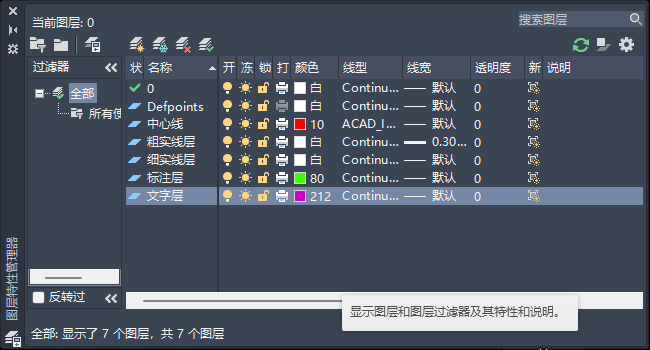

7、文字層，設置紫色，一般是用于文字說明圖。
