架橋機的結構組成及工作原理

時間:2020年08月13日瀏覽:647次收藏分享:

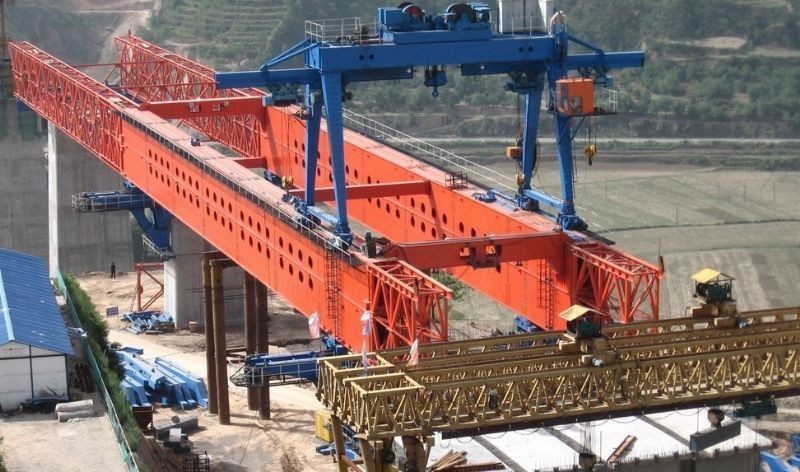

橋架機是在公路、鐵路橋梁架設上常用的一種大型起重機械,架橋機主要由主、輔縱導梁及支撐系統,主橫梁及起吊系統,主導梁縱移系統,前、后支架前移系統等組成。

1、主、輔縱導梁及支撐系統

整個架橋機縱導梁由兩根縱導梁組成。一根縱導梁中有主導梁、輔導梁,各導梁之間用銷軸連接,兩導梁之間通過前、中、后橫聯及斜撐連成一體。

支撐系統由前、后支架作為主要支撐,中支腿、后支腿、輔助支腿作為輔助支撐。

2、主橫梁及起吊系統

由4個主橫梁、4臺主橫梁縱移臺車、2個起重行車、2臺起吊卷揚機等組成。"三合一"減速機安裝在起重行車車架上,通過鏈傳動使起重行車車架及鋼輪在主橫梁軌道上行走,實現卷揚機起吊的橫向移動。主橫梁與主橫梁縱移平車用螺栓連接成一體,"三合一"減速機通過齒輪傳動使行走輪等組成的臺車在A字型桁架的軌道上縱向移動,實現吊梁前移。卷揚機動作使吊具作上下運動,從而實現整個架梁過程的前后、左右升降各種運動。

3、主導梁縱移系統

4臺搖滾總成裝于架橋機導梁下弦處的前、后支架上,導梁靠下弦與搖滾之間產生的磨擦力作縱向移動。

4、前、后支架前移系統

電動葫蘆與搖滾臺車相連,架橋機輔支腿、中支腿、后支腿臨時支撐時,前、后支架臺車離開橋面,電動葫蘆與搖滾臺車用彎板和銷軸連成一體,在重力作用下,電動葫蘆輪子踏面接觸導梁下弦,電動葫蘆在下弦鋪好的軌道上行走,帶動前、后支架縱向移動,到達預定的位置。

5、由4個液壓泵站、12個液壓缸及一系列管路和液壓元件組成。整機每側上裝有6個油缸,兩個泵站。泵站作為油缸的動力源,4個油缸分別位于縱導梁的     前、中、后位置,用于整機的輔助支撐、整機抬起。

6、由主控箱、操作箱、控制回路等組成,能同時及分別控制30臺電機按工作程序進行。
