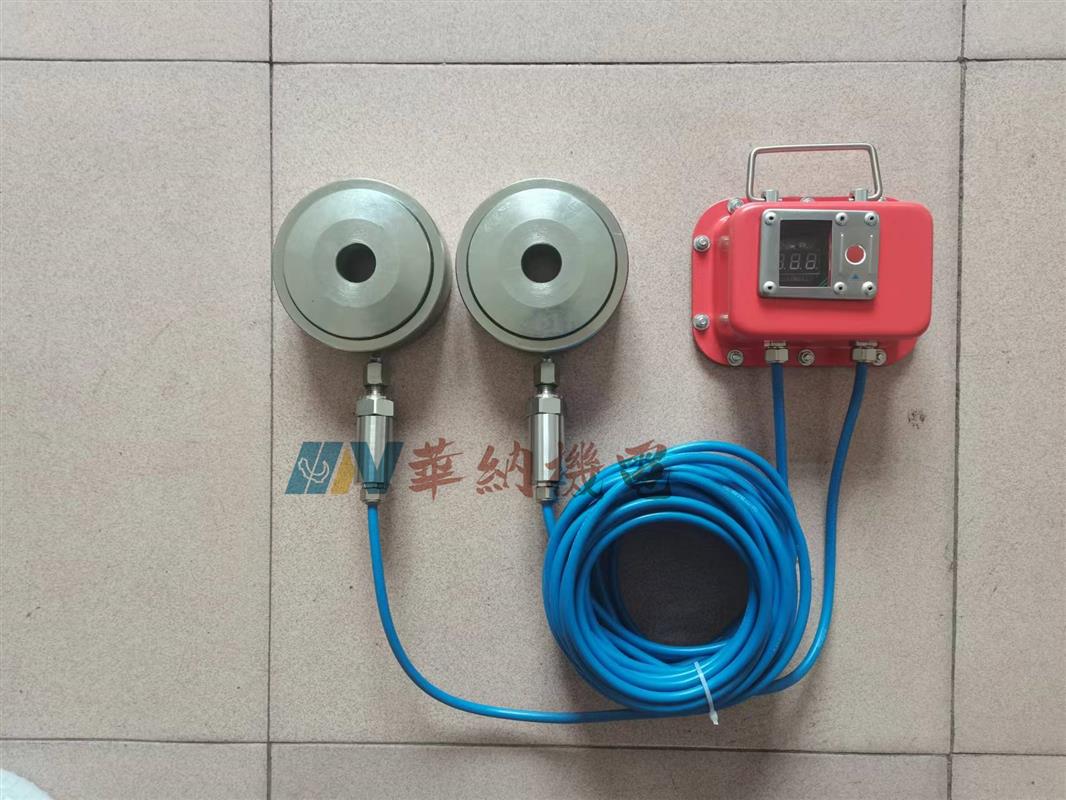

供應GMY400(A)礦用本安型錨桿應力傳感器測量精準

煤礦用錨索測力傳感器是煤礦安全監測領域的關鍵設備，其技術原理融合了力學、材料科學與電子技術，通過高精度傳感與智能數據處理，為煤礦巷道支護、頂板管理等提供實時力值監測。以下從核心工作原理、技術細節、環境適應性三方面展開解析：

一、核心工作原理：振弦式傳感技術

錨索測力傳感器基于振弦式傳感原理，通過測量鋼弦的固有頻率變化來推導錨索軸向拉力。其物理機制可分解為以下步驟：

鋼弦振動與頻率關系
根據弦振動公式 ；f=2L1ρT，鋼弦的振動頻率 ；f ；與張力 ；T、弦長 ；L ；及材料密度 ；ρ ；相關。當錨索受力時，鋼弦張力 ；T ；變化導致頻率 ；f ；同步改變。

電磁激勵與信號轉換

激勵階段：電磁線圈產生脈沖電流，驅動鋼弦進入諧振狀態。

拾振階段：振動信號通過拾振線圈轉換為電信號，頻率與錨索拉力呈一一對應關系。

數據閉環處理
測得的頻率信號經信號調理電路轉換為數字量，再通過微處理器進行溫度補償、線性校正，最終輸出錨索軸向力值。

二、技術細節與優勢

1. 高精度測量技術合金鋼弦材料：采用進口高穩定性合金鋼，抗疲勞性能優異，確保長期測量精度（壽命超10年）。

多弦冗余設計：內置3-6支鋼弦，單支故障不影響整體監測，系統可靠性提升50%以上。

分辨力與線性度：分辨力達0.05%FS，非線性度≤0.5%FS，可捕捉錨索微小形變（如0.01mm級變形）。

2. 智能補償與抗干擾溫度修正：內置溫度傳感器，自動修正環境溫度波動對鋼弦張力的影響，誤差控制≤?0.1%FS/℃。數字量輸出：采用RS485或CAN總線傳輸，避免模擬信號衰減，最長傳輸距離達1km。

3. 結構與材料創新承力結構：高強度合金鋼筒體，抗壓強度≥1000MPa，適應煤礦井下復雜應力環境。

密封設計：全防水密封結構（IP68防護等級），耐水壓可定制，適應潮濕、多塵環境。

耐腐蝕涂層：表面采用鍍鎳或特氟龍涂層，抗酸堿腐蝕，適用于高瓦斯礦井。

三、環境適應性設計

煤礦井下環境惡劣，傳感器需滿足以下適應性要求：

防爆與本安設計：電路功率≤1.5W，避免電火花引發瓦斯爆炸。本質安全型供電（DC 4.5V或12V），電池組與外接電源雙模式，續航時間超6個月。

抗機械振動與沖擊：可承受100g沖擊加速度，適應采煤機、掘進機作業振動。

寬溫域工作：工作溫度范圍-20℃至50℃，通過低溫加熱模塊與散熱設計，適應極寒與高溫礦井。

四、應用案例與技術驗證

巷道支護監測：
在某煤礦101工作面運輸順槽中，傳感器實時監測錨索軸力分布，發現錨固端1/2處受力集中。通過調整預緊力，錨桿屈服風險降低40%，支護成本減少15%。

頂板離層預警：
在斷層破碎帶，傳感器捕捉錨索軸力突變（3天內增長40%），結合微震監測系統，提前12小時預警頂板離層，避免冒頂事故。

結語

煤礦用錨索測力傳感器以振弦式傳感技術為核心，通過高精度測量、智能補償與環境適應性設計，為煤礦安全生產提供關鍵數據支撐。其技術演進正推動煤礦監測向“少人化、智能化”轉型，助力行業高質量發展。
