力士樂電磁球閥R900566273 M-3SEW6C38/420MG24N9K4，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

博世力士樂的換向閥可切換流動方向，從而切換液壓驅動器的運動或旋轉方向。通過相應的轉換符號來釋放或阻塞所需線路。

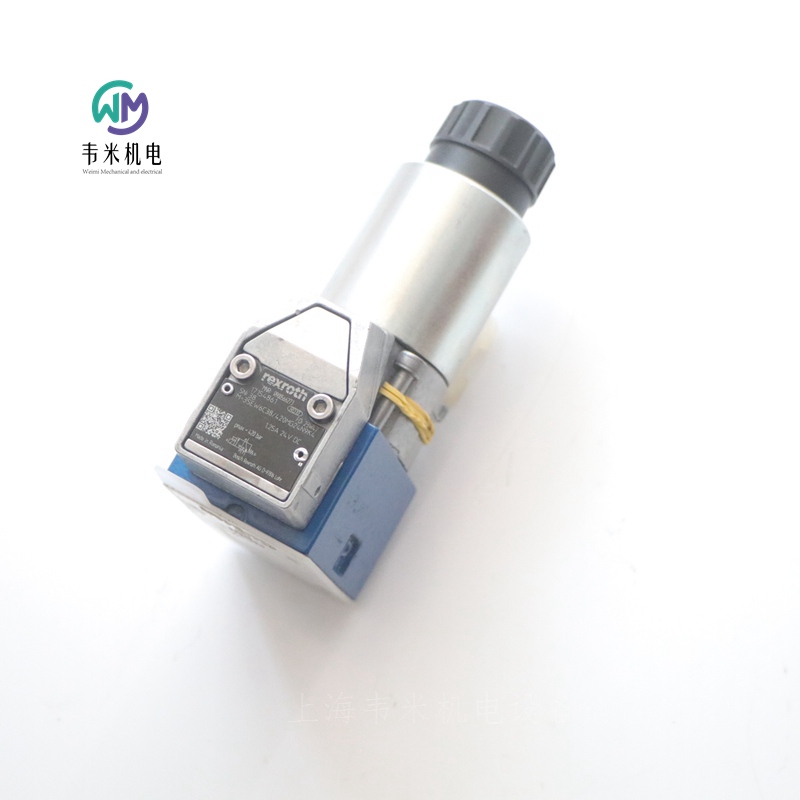

力士樂REXROTH液壓提升換向閥 M-3SEW6C3X/420MG24N9K4
R900566273 M-3SEW6C38/420MG24N9K4
公稱尺寸 6，符號 C，電磁操作，24 V DC
高性能范圍內的工業液壓閥，根據液壓符號可靠切換油流方向
帶隱藏式手動操作
座閥
直動式
連接圖 ISO 4401-03-02-0-05
大壓力 [bar] 420
大體積流量 [l/min] 25
活塞符號 符號 C
連接類型 板式結構
標稱尺寸 6
驅動類型 帶電磁操作
連接數 3
開關位置數 2
電源電壓 24 VDC
電插頭 3 針設備插頭 (2 PE)
電氣連接說明 3 針設備連接器 (2 PE)，符合 EN 175301-803
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg]1.5

力士樂REXROTH換向座閥，直動式，帶電磁鐵操縱
M-.SEW 6
規格 6
組件系列 3X
大工作壓力 420 / 630 bar
大流量 25 l/min
特點
二位二通、二位三通或二位四通型號
油口安裝面符合 DIN 24340 形式 A
油口安裝面符合 ISO 4401-03-02-0-05
帶可拆卸線圈的氣隙直流線圈
電磁線圈可旋轉 90?
更換線圈時，不必打開耐壓密閉腔體
電氣連接作為單個連接
輔助操縱裝置，可選
位置感應開關和接近傳感器（無觸點）
二位二通和二位三通方向座閥
SEW 型號的方向閥是電磁操作的方向座閥。該閥控制流體的啟動、停止和方向。
該閥主要由殼體、線圈、強化的閥系統以及閉合元件滾珠/閥芯組成。
基本原理
在初始位置，滾珠/閥芯由彈簧壓入閥座，在切換位置，它由線圈 壓入閥座。線圈 的力通過斜手柄和滾珠 施加到兩側密封的驅動推桿上。兩個密封元件之間的腔體連接到油口 P。因此，閥系統根據起動力（線圈或復位彈簧）進行壓力補償。因此，可在不超過 630 bar 的情況下使用閥門。
注意！
二位三通方向座閥具有“閥芯負遮蓋”。因此，必須始終連接油口 T。這意味著，在切換過程中（從一個閥座開始打開到另一個閥座關閉）油口 P–A–T 相互連接。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。
手動應急操作允許在不給線圈通電的情況下切換閥。
要確保不超過的 大流量！如果適用，可插入 用于流量限制的節流插件。
二位四通方向座閥
通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。
Plus-1 板的功能
初始位置：
不操作主閥。彈簧將滾珠保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。除此之外，一條控制油路連接 A 和控制閥芯 的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上。現在，P 連接到 B，并且 A 連接到 T。
過渡位置：
啟動主閥時，閥芯克服彈簧移動并被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。
切換位置：
P 連接到 A。由于泵壓力經由 A 作用在控制閥芯 的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。
注意！
如果差動液壓缸的環形區域未連接至油口 A，在切換過程中油口 B 將由于過壓而產生一個壓力峰值。壓力峰值有可能超過大工作壓力的允許限值。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。
示例：
蓄能器工作，
作為先導控制閥與內部先導控制液壓油分流結合使用。
二位二通和二位三通方向座閥
節流插件插入到座閥的油口 P 中。
二位四通方向座閥 （參閱功能說明）
節流插件插入到 Plus-1 板的油口 P 中。
單向閥插件
單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。
二位二通和二位三通方向座閥 （參閱功能說明）
單向閥插件插入到座閥的油口 P 中。
二位四通方向座閥 （參閱功能說明）
單向閥插件插入到 Plus-1 板的油口 P 中。
可依照閥芯符號以及的工作壓力和流量使用座閥（請參閱性能限制）。
為確保安全運行，必須注意以下內容：
為了對閥進行安全切換和/或將其保持在閥芯位置，壓力必須為 pP ≥ pA ≥ pT （出于設計原因）。
座閥具有閥芯負遮蓋，即在切換過程中，會產生油泄漏。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。
不得超過的大流量（如有必要，可以使用節流插件來限制流量）！
Plus-1 板：
當使用 Plus-1 板（二位四通方向控制功能）時，要遵守以下較低的工作值： p小 = 8 bar； qV > 3 l/min。
可根據任務明確油口 P、A、B 和 T。不得隨意對其進行交換或關閉！
對于三通和四通閥芯位置，必須始終連接油口 T。
請遵守壓力等級和壓力分配！
德國力士樂REXROTH電磁球閥訂貨號和型號：
R900049834 M-3SEW6C36/420MG24N9K4/V
R900566273 M-3SEW6C37/420MG24N9K4
R901290869 M-3SEW6C36/420MG24N9Z2/B08VSO865
R901290869 M-3SEW6C37/420MG24N9Z2/B08VSO865
R901290869 M-3SEW6C38/420MG24N9Z2/B08VSO865
R900566279 M-3SEW6C37/630MG24N9K4
R900566289 M-3SEW6U38/630MG24N9K4
R900566283 M-3SEW6U36/420MG24N9K4
R900566283 M-3SEW6U37/420MG24N9K4
R900570516 M-3SEW6U37/420MG24N9K4/B15
R900203314 M-3SEW6U37/420MG24N9K4/B18
R900570174 M-3SEW6U36/420MG24N9K4/V
R900570174 M-3SEW6U37/420MG24N9K4/V
R900566283 M-3SEW6U38/420MG24N9K4
R900570174 M-3SEW6U38/420MG24N9K4/V
R900566289 M-3SEW6U37/630MG24N9K4
R900206563 M-3SEW6U3X/420MG220N9K4

力士樂REXROTH電磁球閥R900203314
液壓提升換向閥 M-3SEW6U3X/420MG24N9K4/B18
R900203314 M-3SEW6U38/420MG24N9K4/B18
公稱尺寸 6, , 符號 U, , 通過電磁驅動
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
閥座
直接驅動
在壓力下具有更長的停滯期，也能安全切換
產品屬性
連接圖 ISO 4401-03-02-0-05
產品系列 M縫紉6
工作壓力[bar] 420
流量[l/min] 25
滑閥符號 符號U
連接類型 底板安裝
大小 6.
驅動類型 電磁閥驅動
端口數 3.
切換位置數量 2.
電源電壓 24伏直流電
電子連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD
密封 NBR
重量[kg] 1.48

力士樂REXROTH電磁球閥線圈R900221884
磁性線圈 GZ45-4 24V K4K

力士樂REXROTH電磁球閥
R900077153 M-3SEW6U3X/420MG24N9K4/B20
公稱尺寸 6，符號 U，帶電磁操作，24 VDC
液壓閥，方向閥，方向開/關閥，液壓提升換向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向
直接驅動
閥座閥
帶隱蔽式輔助驅動裝置
帶?2.0 mm的油口插入件
產品屬性
連接圖 ISO 4401-03-02-0-05
產品系列 M-3SEW6
工作壓力[bar] 420
流量[l/min] 25
滑閥符號 符號U
連接類型 底板安裝
尺寸 6.
驅動類型 電磁閥驅動
端口數量 3.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
普通接線盒插頭
不帶燈，黑色R901017011 3P Z4 M SW-SPEZ
不帶燈，灰色R901017010 3P Z4 M GR SPEZ
帶燈，黑色R901017022 3P Z5L M 12-240V SPEZ
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封 NBR
重量[kg] 1.52

力士樂REXROTH電磁球閥
R900566279 M-3SEW6C3X/630MG24N9K4
公稱尺寸 6，符號 C，帶電磁操作，24 VDC
液壓閥，方向閥，方向開/關閥，液壓提升換向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向
直接驅動
閥座閥
帶隱蔽式輔助驅動裝置
產品屬性
連接圖 ISO 4401-03-02-0-05
產品系列 M-3SEW6
工作壓力[bar] 630
流量[l/min] 25
滑閥符號 符號C
連接類型 底板安裝
尺寸 6.
驅動類型 電磁閥驅動
端口數量 3.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
普通接線盒插頭
不帶燈，黑色R901017011 3P Z4 M SW-SPEZ
不帶燈，灰色R901017010 3P Z4 M GR SPEZ
帶燈，黑色R901017022 3P Z5L M 12-240V SPEZ
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封 NBR
重量[kg] 1.5


力士樂REXROTH電磁球閥
R900572244 M-3SEW6U3X/420MG24N9K4/P
公稱尺寸 6，符號 U，帶電磁操作，24 VDC
液壓閥，方向閥，方向開/關閥，液壓提升換向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向
直接驅動
閥座閥
帶隱蔽式輔助驅動裝置
產品屬性
連接圖 ISO 4401-03-02-0-05
產品系列 M-3SEW6
工作壓力[bar] 420
流量[l/min] 25
滑閥符號 符號U
連接類型 底板安裝
尺寸 6.
驅動類型 電磁閥驅動
端口數量 3.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
普通接線盒插頭
不帶燈，黑色R901017011 3P Z4 M SW-SPEZ
不帶燈，灰色R901017010 3P Z4 M GR SPEZ
帶燈，黑色R901017022 3P Z5L M 12-240V SPEZ
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封 NBR
重量[kg] 1.5


力士樂REXROTH電磁球閥
R900213294 M-3SEW6U3X/630MG24N9K4/B15
公稱尺寸 6，符號 U，帶電磁操作，24 VDC
液壓閥，方向閥，方向開/關閥，液壓提升換向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向
直接驅動
閥座閥
帶隱蔽式輔助驅動裝置
帶?1.5 mm的節氣門嵌件
產品屬性
連接圖
ISO 4401-03-02-0-05
產品系列 M-3SEW6U
工作壓力[bar] 630
流量[l/min] 25
滑閥符號 符號U
連接類型 底板安裝
尺寸 6.
驅動類型 電磁閥驅動
端口數量 3.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
普通接線盒插頭
不帶燈，黑色R901017011 3P Z4 M SW-SPEZ
不帶燈，灰色R901017010 3P Z4 M GR SPEZ
帶燈，黑色R901017022 3P Z5L M 12-240V SPEZ
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封 NBR
重量[kg] 1.5

力士樂REXROTH電磁球閥
R900204628 M-3SEW6C3X/630MG24N9K4/V
公稱尺寸 6，符號 C，帶電磁操作，24 VDC
液壓閥，方向閥，方向開/關閥，液壓提升換向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向
直接驅動
閥座閥
帶隱蔽式輔助驅動裝置
產品屬性
連接圖 ISO 4401-03-02-0-05
產品系列 M-3SEW6
工作壓力[bar] 630
流量[l/min] 25
滑閥符號 符號C
連接類型 底板安裝
尺寸 6.
驅動類型 電磁閥驅動
端口數量 3.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.48
插入式連接器R901017011 3P Z4 M SW-SPEZ
插頭，接線盒，3極（2 PE）EN 175301-803，無電路，黑色
插入式連接器R901017010 3P Z4 M GR SPEZ。
插頭，接線盒，3極（2 PE）EN 175301-803，無電路，灰色
插入式連接器R901017022 3P Z5L M 12-240V SPEZ
插頭，接線盒，3極（2 PE）EN 175301-803，帶LED，黑色

力士樂REXROTH電磁球閥
R900220648 M-3SEW6C3X/420MG24N9K4/B12V
公稱尺寸 6，符號 C，帶電磁操作，24 VDC
液壓閥，方向閥，方向開/關閥，液壓提升換向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向
直接驅動
閥座閥
帶隱蔽式輔助驅動裝置
帶?1.2 mm的油口插入件
產品屬性
連接圖 ISO 4401-03-02-0-05
產品系列 M-3SEW6
工作壓力[bar] 420
流量[l/min] 25
滑閥符號 符號C
連接類型 底板安裝
尺寸 6.
驅動類型 電磁閥驅動
端口數量 3.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.5

力士樂REXROTH電磁球閥
R900208646 M-3SEW6C3X/420MG24N9K4QMAG24
公稱尺寸 6，符號 C，帶電磁操作，24 VDC
液壓閥，方向閥，方向開/關閥，液壓提升換向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向
QM型感應式位置開關，具有受監控的開關位置a
直接驅動
閥座閥
帶隱蔽式輔助驅動裝置
產品屬性
連接圖 ISO 4401-03-02-0-05
產品系列 M-3SEW6
工作壓力[bar] 420
流量[l/min] 25
滑閥符號 符號C
連接類型 底板安裝
尺寸 6.
驅動類型 電磁閥驅動
端口數量 3.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封 NBR
重量[kg] 1.7

力士樂REXROTH液壓提升換向閥 M-3SEW6U3X/630MG24N9K4
R900566289 M-3SEW6U38/630MG24N9K4
公稱尺寸 6，符號 U，電磁操作，24 V DC
高性能范圍內的工業液壓閥，根據液壓符號可靠切換油流方向
帶隱藏式手動操作
座閥
直動式
連接圖 ISO 4401-03-02-0-05
壓力 [bar] 630
體積流量 [l/min] 25
活塞符號 符號 U
連接類型 板材結構
標稱尺寸 6
驅動類型 帶電磁操作
連接數 3
開關位置數 2
電源電壓 24 VDC
電插頭 設備插頭 3 針 (2 PE)
電氣連接說明 3 針設備連接器 (2 PE)，符合 EN 175301-803
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.5

力士樂REXROTH液壓提升換向閥 M-3SEW6U3X/420MG24N9K4/V
R900570174 M-3SEW6U38/420MG24N9K4/V
高性能范圍內的工業液壓閥，根據液壓符號可靠切換油流方向
帶隱藏式手動操作
座閥
直動式
公稱尺寸 6，符號 U，電磁操作，24 V DC
連接圖 ISO 4401-03-02-0-05
壓力 [bar] 420
體積流量 [l/min] 25
活塞符號 符號 U
連接類型 板材結構
標稱尺寸 6
驅動類型 帶電磁操作
連接數 3
開關位置數 2
電源電壓 24 VDC
電插頭 設備插頭 3 針 (2 PE)
電氣連接說明 3 針設備連接器 (2 PE)，符合 EN 175301-803
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg]1.49

力士樂REXROTH帶集成電子元件 (OBE) 和電氣位置反饋的先導式比例方向閥
4WRKE
規格 10, 16, 25, 27, 32, 35
組件系列 3X
大工作壓力 350 bar
大流量 3000 l/min
帶主控制閥芯電氣位置反饋和集成電子元件 (OBE) 的先導式二級比例方向閥
調整體積流量的方向和大小
用比例電磁鐵操縱
用于底板安裝：孔圖按 ISO 4401
電氣位置反饋
彈簧對中的主控制閥芯
先導控制閥：單級比例方向閥
帶位置控制的主級
4WRAP 6 W7.3X/G24… 型先導控制閥（一級）
先導控制閥是直動式比例閥。控制邊的幾何圖元經過優化，可用作比例方向閥型號 4WRKE 的先導控制閥。比例電磁鐵為帶可拆卸線圈的耐壓密閉型濕式插腳直流線圈。它們可將電流按比例轉換為機械力。電流的增加會導致線圈磁力相應增加。所設線圈磁力將在整個控制行程中保持恒定。
先導控制閥主要由殼體、比例電磁鐵和、控制閥芯和彈簧和組成。在非工作情況下，兩個執行機構都連接到油箱。如果兩個線圈中的一個或勵磁，則磁力會將閥的控制閥芯向彈簧或移動。一旦超過遮蓋量，便會堵塞兩個執行機構中的一個與油箱的連接，轉而連接壓力腔。流體從 P 流向主級的控制腔。
4WRKE 型閥門是二級比例方向閥。它們控制流動方向和流量。主級是受位置控制的，這樣，控制閥芯位置在流量較大的情況下也不會受液動力的影響。
這種閥門主要由先導控制閥、殼體、主控制閥芯、蓋、對中彈簧、感應式位置傳感器和減壓閥組成。如果沒有輸入信號，則主控制閥芯就會被對中彈簧固定在中心位置。蓋和中的兩個控制腔通過控制閥芯連接到油箱。主控制閥芯通過感應式位置傳感器連接到合適的控制電子元件。主控制閥芯的位置改變和放大器求和點控制值的改變，都能產生差動電壓。比較控制值和理論值期間，通過電子元件確定可能的控制偏差，并向先導控制閥的比例電磁鐵施加電流。電流會在線圈中產生不斷通過推桿來操作控制閥芯的力。通過控制剖面激活的流量會導致主控制閥芯的調整。連接了感應式位置傳感器內核的主控制閥芯會一直移動，直到理論值與控制值相符。在控制狀態下，主控制閥芯處于力平衡狀態并停留在該控制位置。控制閥芯行程和控制開口與控制值成比例改變。控制電子元件集成到閥門中。通過對閥門和電子元件進行調節，可以將批量生產設備導致的偏差保持在較低水平。
不得讓油箱管路排空運行；在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
閥門特征
二級閥的基本設置包括我們的比例閥模塊。“主級零電位”的零電位調節是工廠預設的，可以通過控制電子元件中的電位計，在公稱行程的 ?30 % 范圍內進行調節。拆下蓋殼體前面的保護塞后，方可對集成控制電子元件進行檢修。必須重新調節更換后的先導控制閥或控制電子元件。全部調節工作只能由的人員執行。
注意！
零電位更改可能導致系統損壞，故只能由的人員執行!
德國力士樂REXROTH比例閥訂貨號和型號：
R900704216 4WRKE10E100L-35/6EG24ETK31/A1D3M
R900722870 4WRKE10E100P-35/6EG24ETK31/A1D3M
R900757868 4WRKE10W6-100L-3X/6EG24EK31/F1D3M
R900704916 4WRKE16E200L-3X/6EG24ETK31/A1D3M
R900727361 4WRKE16E200L-35/6EG24EK31/A1D3M
R900751112 4WRKE16W8-125L-3X/6EG24EK31/F1D3M
R900711320 4WRKE16W8-200L-34/6EG24ETK31/A1D3M
R900704397 4WRKE16W8-200L-3X/6EG24K31/A5D3M
R901396450 4WRKE16W8-200L-3X/6EG24K31/F1D3V
R901004332 4WRKE16E1-200L-35/6EG24ETK31/A1D3M
R901087600 4WRKE16R3-200P-35/6EG24ETK31/F1D3M
R901129810 4WRKE16W6-125L-3X/6EG24K31/F1D3V
R900743953 4WRKE25W8-350L-3X/6EG24ETK31/F1D3M
R901072883 4WRKE27W8-500L-3X/6EG24K31/F1D3M

力士樂REXROTH比例閥R900722870
液壓比例方向閥 4WRKE10E100P-3X/6EG24ETK31/A1D3M
R900722870 4WRKE10E100P-35/6EG24ETK31/A1D3M
公稱尺寸 10, , 符號 E, , 通過集成電子元件實現電氣控制
高性能范圍內的工業液壓閥，根據液壓符號可靠控制油流方向，通過內部活塞位置反饋實現高精度
滑閥
由伺服電動機控制的
內部先導油供應、內部先導油回油
具有精細控制范圍的特性曲線線性
產品屬性
連接圖 ISO 4401-05-05-05
產品系列 4WRKE
工作壓力[bar] 315
流量[l/min] 170
滑閥符號 符號E
連接類型 底板安裝
標稱流量[l/min] 100
大小 10
驅動類型 帶車載電子設備的電氣
端口數 4.
切換位置數量 3.
電源電壓 24伏直流電
電子連接器 連接器，7極（6 PE）
電氣連接說明 符合EN 175201-804的連接器7極（6 PE）
無線連接 模擬，指令值?10 V
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 8.36

力士樂REXROTH液壓比例方向閥 4WRKE16E200L-3X/6EG24EK31/A1D3M
R900727361 4WRKE16E200L-35/6EG24EK31/A1D3M
公稱尺寸 16，符號 E，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地調節油流方向。通過內部活塞位置反饋實現高精度。
線性特性曲線
滑閥
先導式
內控供油，外控回油
連接圖 ISO 4401-07-07-0-05
大壓力 [bar] 350
大體積流量 [l/min] 460
活塞符號 符號 E
連接類型 板式結構
額定流量 [l/min] 200
標稱尺寸 16
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 3
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
連接 模擬，設定值 ?10 V
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 11.271


力士樂REXROTH液壓比例方向閥 4WRKE10E100L-3X/6EG24ETK31/A1D3M
R900704216 4WRKE10E100L-35/6EG24ETK31/A1D3M
公稱尺寸 10，符號 E，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地調節油流方向。通過內部活塞位置反饋實現高精度
線性特性曲線
滑閥
先導式
內控供油，內控回油
連接圖 ISO 4401-05-05-0-05
大壓力 [bar] 315
大體積流量 [l/min] 170
活塞符號 符號 E
連接類型 板式結構
額定流量 [l/min] 100
標稱尺寸 10
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 3
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
連接 模擬，設定值 ?10 V
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 8.391


力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥
4WRPEH 6
規格 6
組件系列 3X
大工作壓力 350 bar
額定流量 4 … 40 l/min
用于 I4.0 的數字接口 IO-Link
可靠 - 經過驗證且堅固耐用的設計
安全 - 控制閥芯的故障安全位置處于關閉狀態
節能 - 無需先導油
高質量 - 具有伺服閥性能的控制閥芯和套筒
靈活 - 適用于位置、速率和壓力控制
 - 響應靈敏度高，滯后小
IO-Link 接口，可選
4WRPEH 型閥門是帶有電氣位置反饋和集成電子元件 (OBE) 直動式方向控制閥。
結構
4WRPEH 高頻響閥主要包括：
帶具有伺服性能的控制閥芯和套筒的閥殼體
帶位置傳感器的控制線圈（可選配電子元件保護膜）
帶模擬量或 IO-Link 接口的集成電子元件 (OBE)（可選配減振板 ）
功能
集成電子元件 (OBE) 將控制值與實際位置值進行比較。在有控制偏差的情況下，行程線圈將被激活。由于線圈磁力發生改變，控制閥芯將扺抗彈簧進行調節。行程/控制閥芯橫截面以與控制值成比例的方式進行控制。在控制值預設值為 0 的情況下，電子元件調節控制閥芯抵抗彈簧至中心位置。在未激活狀態下，彈簧處于松弛狀態，此時彈簧長度長，閥門處于故障安全位置。
控制線圈切斷
在以下故障情況下，集成電子元件 (OBE) 使控制線圈斷電，且控制閥芯將設置為故障安全位置：
低于小電源電壓
僅當接口為 "F1" 時：
電流值低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））
僅當接口為 "L1" 時：
使能未激活，通訊中斷（看門狗）
內部 IO-Link 發生故障時
僅當接口為 "C6" 時：
額外釋放未激活
減振板 "D"
減振板降低集成電子元件上的加速振幅（頻率 >300 Hz）。
注意：
對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。
電子元件保護膜“-967”
要保護集成電子元件 (OBE) 殼體中的冷凝格式，可以使用電子元件保護膜。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
德國力士樂REXROTH比例閥物料號和型號：
R901382323 4WRPEH6C3B15P-31/M/24A1
R901382345 4WRPEH6C3B04L-31/M/24A1
R901382358 4WRPEH6C3B40P-31/M/24A1
R901382315 4WRPEH6C3B40L-30/M/24A1
R901382350 4WRPEH6C3B40L-30/M/24F1
R901382312 4WRPEH6C3B12L-31/M/24A1
R901382315 4WRPEH6C3B40L-31/M/24A1
0811404601 4WRPEH6C3B12L-20/G24K0/A1M
0811404602 4WRPEH6C3B24L-20/G24K0/A1M
R901382313 4WRPEH6C3B24L-3X/M/24A1
R901382313 4WRPEH6C3B24L-31/M/24A1
R901382318 4WRPEH6C4B12L-3X/M/24A1
R901382318 4WRPEH6C4B12L-31/M/24A1
0811404611 4WRPEH6C4B12L-20/G24K0/A1M
0811404612 4WRPEH6C4B24L-2X/G24K0/A1M
0811404613 4WRPEH6C4B40L-20/G24K0/A1M
0811404720 4WRREH6VB40L-11/G24K0/B5M
0811404721 4WRREH6VB24L-11/G24K0/B5M
0811403001 4WRP10EA63S-1X/G24Z4/M
0811403559 4WRPNH6C3B04L-2X/M/24PF6G
R901412522 4WRPEH6C4B12L-31/M/24A1-561
R901382372 4WRPEH6CB24L-30/M/24F1

力士樂REXROTH比例閥R901382323
液壓比例方向閥 4WRPEH6C3B15P-3X/M/24A1
R901382323 4WRPEH6C3B15P-31/M/24A1
公稱尺寸 6, 符號 C3, 通過集成電子元件實現電氣控制, 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高
滑閥
直接驅動
帶額外故障安全位置的安全切斷
產品屬性
連接圖 ISO 4401-03-02-0-05
產品系列 4WRPEH6
工作壓力[bar] 350
流量[l/min] 30
滑閥符號 符號C3
連接類型 底板安裝
標稱流量[l/min] 15
大小 6.
驅動類型 帶集成電子設備的電氣
端口數 4.
切換位置數量 4.
電源電壓 24伏直流電
電子連接器 連接器，7極（6 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
無線連接 指令值輸入?10 V
符合性說明 CE–電磁兼容性2014/30/EU；RoHS指令2011/65/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.98

力士樂REXROTH比例閥R901382315
液壓比例方向閥 4WRPEH6C3B40L-3X/M/24A1
R901382315 4WRPEH6C3B40L-31/M/24A1
公稱尺寸 6, 符號 C3, 通過集成電子元件實現電氣控制, 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高
滑閥
直接驅動
帶額外故障安全位置的安全停機
產品屬性
連接圖 ISO 4401-03-02-0-05
產品系列 4WRPEH6
工作壓力[bar] 350
流量[l/min] 50
滑閥符號 符號C3
連接類型 底板安裝
標稱流量[l/min] 40
大小 6.
驅動類型 帶集成電子設備的電氣
端口數 4.
切換位置數量 4.
電源電壓 24伏直流電
電子連接器 連接器，7極（6 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
無線連接 指令值輸入?10 V
符合性說明 CE–電磁兼容性2014/30/EU；RoHS指令2011/65/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.

力士樂REXROTH比例閥0811404720
液壓比例方向閥 4WRREH6VB40L-1X/G24K0/B5M
0811404720 4WRREH6VB40L-11/G24K0/B5M
公稱尺寸 6, , 符號 V, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高
滑閥
直接驅動
產品屬性
連接圖 ISO 4401-03-02-0-05
工作壓力[bar] 315
滑閥符號 符號V
連接類型 底板安裝
標稱流量[l/min] 40
大小 6.
驅動類型 帶集成電子設備的電氣
端口數 4.
切換位置數量 3.
電源電壓 24伏直流電
無線連接 模擬，命令值0…10 V
符合性說明 CE–電磁兼容性2014/30/EU；RoHS指令2011/65/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.25

力士樂REXROTH比例閥4WRPEH6C3B40L-3X/M/24F1
R901382350 4WRPEH6C3B40L-30/M/24F1
R901382350 4WRPEH6C3B40L-31/M/24F1
高功率范圍的工業液壓閥。根據液壓符號可靠地控制油的流動方向。內部活塞位置反饋帶來高精度
通過額外的故障安全位置安全關閉
閘閥
直接操作
產品特性
連接圖像
ISO 4401-03-02-0-05
產品系列 4WRPEH6
壓力[bar] 350.
體積流量[l/min] 50
活塞符號 符號C3
連接類型 板式結構
額定流量【l/min】 40
標稱尺寸 6.
操作類型 帶有集成電子設備的電氣
連接數 4.
開關位置數量 4.
電源電壓 24伏直流電
電氣插頭 設備插頭7針（6?PE）
電氣連接說明 符合EN 175201-804的裝置插頭7針（6?PE）
連通性 模擬，設定值4至20 mA
符合性說明 CE，電磁兼容性2014/30/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.980

力士樂REXROTH液壓比例方向閥 4WRPEH6C3B12L-3X/M/24A1
R901382312 4WRPEH6C3B12L-31/M/24A1
公稱尺寸 6，符號 C3，電動，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度
通過額外的故障安全位置安全切斷
滑閥
直動式
連接圖 ISO 4401-03-02-0-05
大壓力 [bar] 350
大體積流量 [l/min] 23
活塞符號 符號 C3
連接類型 板式結構
額定流量 [l/min] 12
標稱尺寸 6
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 4
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
連接 模擬，設定值 ?10 V
符合性說明 CE - 電磁兼容性 2014/30 / EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.98367

力士樂REXROTH液壓比例方向閥
R901382318 4WRPEH6C4B12L-3X/M/24A1
R901382318 4WRPEH6C4B12L-31/M/24A1
公稱尺寸 6，符號 C4，電動，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度
通過額外的故障安全位置安全切斷
滑閥
直動式
連接圖 ISO 4401-03-02-0-05
大壓力 [bar] 350
大體積流量 [l/min] 23
活塞符號 符號 C4
連接類型 板式結構
額定流量 [l/min] 12
標稱尺寸 6
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 4
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
連接
模擬，設定值 ?10 V
符合性說明 CE - 電磁兼容性 2014/30 / EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.98

力士樂電磁球閥R900566273 M-3SEW6C38/420MG24N9K4
