旋轉式孔板流量計在煤礦行業中迅速走紅，成為了眾多煤礦企業爭相采購的產品。它的出現，不僅推動了煤礦測流量技術的創新與進步，更為煤礦行業的安全生產注入了新的活力與動力。可以說，這款旋轉式孔板流量計憑借表現，已經在煤礦行業中樹立了一座難以逾越的豐碑，成為了名副其實的“煤礦之星”。

一、產品結構

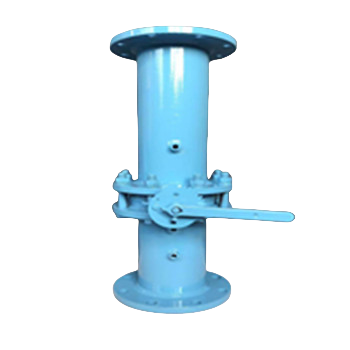

旋轉式孔板流量計主要由進流體管路1、旋轉手柄2、出流體管路3、測壓咀4、密封圈、連接螺栓與螺母、法蘭、孔板、密封墊、出流體管路等構成。孔板是一塊具有圓形開孔并相對于開孔軸線對稱的圓形薄板，不同管道內徑的孔板，其結構形式是幾何相似的。

二、工作原理
旋轉式孔板流量計是通過流體流到孔口時，流股截面收縮，通過孔口后，流股還繼續收縮，到距離（約等于管徑的1/3至2/3倍）達到小，然后才轉而逐漸擴大到充滿整個管截面，流股截面小處，速度大，而相應的靜壓強低，稱為縮脈。因此，當流體以的流量流經小孔時，就產生的壓強差，流量越大，所產生的壓強差越大。因此，利用測量壓強差的方法就可測量流體流量。

三、技術參數
規格：DN15～DN1000
孔徑比(β=d/D)：β=0．2—0．75
材   質：孔板為不銹鋼，直管段為碳鋼。
工作壓力：0.6～3.2（Mpa）
注：水平連接管路長短可按照客戶要求定制。

攜手我們，共創礦業繁榮，讓每一次開采都成為成功的見證。
