直流50KV電壓擊穿試驗儀  基本功能：

   電壓擊穿試驗儀由電腦控制，數據采集方式通過光電隔離，有效解決試驗過程中的抗干擾問題，軟件操作使用方便，能夠實時顯示動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，調節范圍在0.1KV-3KV/S，使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。可實時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印試驗數據。并且能夠自動判別試樣擊穿并采集擊穿電壓數據及泄露電流，同時能夠在擊穿的瞬間電壓迅速降低自動歸零。軟件系統操作方便，性能穩定，安全可靠。

直流50KV電壓擊穿試驗儀  交直流實驗的切換

1）本儀器高壓輸出為交流電壓。直流的獲得方式為在原回路中串入高壓硅堆，使測試回路為脈動的直流電壓。實現的過程為：硅堆已經在高壓變壓器的高壓絕緣塔中，平時用一個短路桿把高壓硅堆短接。需要直流試驗時，取出短路桿，使高壓硅堆接入測試電路中，這時回路的電壓為脈動的直流電壓。

2）前面板直流交流選擇按鈕。該按鈕的狀態不能改變設備輸出的電壓性質。按下該按鈕，設備僅僅是把直流報警電路接入。指示用戶，當打開箱門時，您需要對高壓均壓球放電。轉動放電桿，使放電桿的端部銅球接觸高壓均壓球。建議用戶每次放電銅球接觸高壓均壓球時間大于五秒。

3）試驗的交直流電壓切換，主要取決于高壓絕緣塔中的短路桿是否取出。當取出短路桿時，高壓均壓球上的電壓為直流電壓，插入短路桿時，高壓均壓球上的電壓為交流電壓。

適用范圍：

     主要適用于固體絕緣材料（如：塑料、橡膠、層壓材料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料及絕緣件）在工頻電壓或直流電壓下擊穿強度和耐電壓的測試。

   由電腦控制，是我公司自主研發的全新第三代介電擊穿檢測儀器，電壓擊穿試驗儀電子控制系統是通過西門子PLC控制，數據采集方式通過光電隔離，有效解決試驗過程中的抗干擾問題，軟件操作使用方便，能夠實時顯示動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，調節范圍在10V-5000V/S，使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。可實時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印試驗數據。    能夠自動判別試樣擊穿并采集擊穿電壓數據及泄露電流，同時能夠在擊穿的瞬間電壓迅速降低自動歸零。軟件系統操作方便，性能穩定，安全可靠。

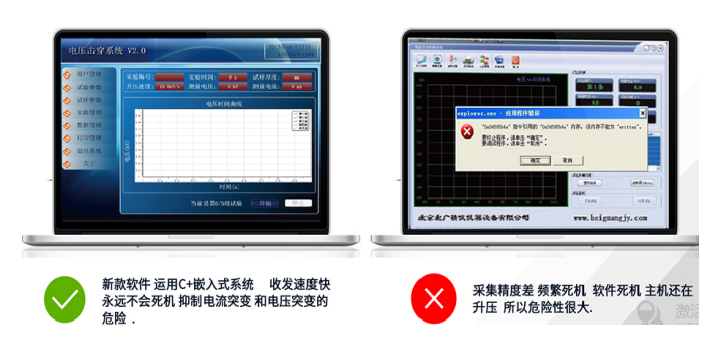

計算機系統及軟件包:

        試驗軟件是我公司最新研發的功能強大、操作簡單、顯示直觀的試驗軟件系統。

本儀器采用計算機控制，過人機對話方式，完成對、絕緣介質的工頻電壓擊穿，工頻耐壓試驗。

1、試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比，局部放大，曲線上任意一段可進行區域放大分析；

2、可對試驗數據進行編輯修改，靈活適用；

3、試驗條件及測試結果等數據可自動存儲；

4、試驗報告格式靈活可變，適用于不同用戶的不同需求；

5、可對一組試驗中曲線數據的有效與否進行人為選定；

6、試驗結果數據可導入EXECL,WORD文檔編輯；

7、軟件設備人員管理功能，試驗人員可設置自己的試驗項目和試驗參數，設置自己的試驗內容后別人無法進入程序；

8、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1S內切斷電源；

9、儀器運行的持久性:儀器可連續運行使用，不需為保護儀器而定期停機。

軟件功能：

1、試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比，局部放大，曲線上任意一段可進行區域放大分析；

2、可對試驗數據進行編輯修改，靈活適用；

3、試驗條件及測試結果等數據可自動存儲；

4、試驗報告格式靈活可變，適用于不同用戶的不同需求；

5、可對一組試驗中曲線數據的有效與否進行人為選定；

6、試驗結果數據可導入EXECL、WORD文檔編輯；

7、軟件設備人員管理功能，試驗人員可設置自己的試驗項目和試驗參數，設置自己的試驗內容后別人無法進入程序；

8、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1s內切斷電源；

9、儀器運行的持久性:儀器可連續運行使用，不需為保護儀器而定期停機。

電氣強度（Dielectric strength），指擊穿電壓比上擊穿樣品的厚度等于樣品的電氣強度。

在物理學中，術語電氣強度具有以下含義：

絕緣材料中，純材料在理想條件下可以承受的最大電場而不會損壞（即不會經歷其絕緣性能的失效）。

對于電介質材料和電極的具體配置，導致擊穿的最小施加電場（即，所施加的電壓除以電極分離距離）。

材料的理論電氣強度是大塊材料的固有屬性，并且與施加電場的材料或電極的構造無關。這種“固有介電強度”對應于在理想實驗室條件下使用純物質測量的值。在擊穿時，電場釋放束縛的電子。如果施加的電場足夠高，來自背景輻射的自由電子可能會加速到在被稱為雪崩擊穿的過程中與中性原子或分子碰撞期間釋放額外電子的速度。擊穿發生得相當突然（通常在幾納秒），導致通過材料形成導電路徑和破壞性放電。對于固體材料，擊穿事件嚴重降低，甚至破壞其絕緣能力。

擊穿電壓測試方法主要包括以下幾種類型及操作流程：

?工頻交流擊穿測試?

?原理?：施加工頻交流電壓并逐步升壓至試樣擊穿，記錄擊穿電壓值?37。

?步驟?：

樣品安裝于電極間（如漆包線纏繞于圓柱形電極）?7。

設置升壓速率（如100-500V/s）?78。

持續升壓直至擊穿，記錄擊穿電壓?38。

?直流擊穿測試?

?原理?：采用直流電壓評估材料在穩定電場下的絕緣性能?68。

?步驟?：

連接直流高壓電源，升壓速率較慢（如50-200V/s）?67。

觀察電流變化，記錄擊穿瞬間電壓值?68。

?脈沖擊穿測試?

?原理?：模擬瞬態過電壓（如雷擊），測試材料在高頻或脈沖條件下的絕緣強度?67。

?步驟?：

施加標準波形脈沖電壓（如雷電沖擊波形）?8。

多次沖擊后記錄擊穿電壓?68。

?局部放電與熱擊穿測試?

?局部放電?：監測絕緣材料內部放電信號，評估潛在缺陷?6。

?熱擊穿?：結合升溫與升壓，測試材料在高溫下的耐壓能力?6。

?準備階段?

檢查設備連接線、電極接觸狀態及樣品完整性?35。

設置環境條件（溫度、濕度）并穿戴防護裝備（絕緣手套、護目鏡）?35。

?設備連接與參數設置?

高壓電源連接至電極，串聯電壓/電流表?35。

選擇升壓模式（勻速或階梯升壓）及量程?34。

?測試執行?

啟動升壓系統，實時監測電壓/電流變化?35。

擊穿后自動切斷電源并記錄數據，重復測試取平均值?37。

?安全防護?

設備配置過流保護、門聯鎖及放電裝置?24。

直流測試后需手動放電以避免觸電?26。

三、測試標準與設備配置

?適用標準?

?國際標準?：ASTM D149（固體材料介電擊穿測試）?28。

?國內標準?：GB/T 1408.1-2006（絕緣材料電氣強度試驗）?28。

?設備核心參數?

?電壓范圍?：覆蓋交流/直流0-150kV（如ZJC-150E型號）?4。

?升壓速率?：0.05-5kV/s可調?48。

?電極設計?：圓形電極（直徑25/75mm）減少邊緣放電影響?27。

四、典型應用場景

?光伏材料?：EVA封裝材料需驗證工頻/直流擊穿強度?2。

?漆包線?：通過交流或直流測試評估絕緣層極限電壓?17。

?電纜與變壓器?：耐壓試驗確保設備長期運行穩定性?8。

以上方法通過多維度評估材料絕緣性能，確保電氣設備的安全性與合規性?

電壓擊穿測試儀，體積表面電阻率測試儀，介電常數介質損耗測試儀，漏電起痕試驗儀，耐電弧試驗儀，TOC總有機碳分析儀，完整性測試儀，無轉子硫化儀，門尼粘度試驗機，熱變形維卡溫度測定儀，簡支梁沖擊試驗機，毛細管流變儀，橡膠塑料滑動摩擦試驗機，氧指數測定儀，水平垂直燃燒試驗機，熔體流動速率測定儀，低溫脆性測試儀，拉力試驗機，海綿泡沫壓陷硬度測試儀，海綿泡沫落球回彈測試儀，海綿泡沫壓縮永九變形試驗儀

計算機系統及軟件包：
1、試驗軟件是我公司最新研發的功能強大、操作簡單、顯示直觀的試驗軟件系統。
2、采用計算機控制通過人機對話方式，完成對絕緣介質工頻電壓擊穿，工頻耐壓試驗。
3、試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比，局部放大，曲線上任意一段可進行區域放大分析；
4、可對試驗數據進行編輯修改，靈活適用；
5、試驗條件及測試結果等數據可自動存儲；
6、試驗報告格式靈活可變，適用于不同用戶的不同需求；
7、可對一組試驗中曲線數據的有效與否進行人為選定；
8、試驗結果數據可導入EXECL,WORD文檔編輯；
9、軟件設備人員管理功能，試驗人員可設置自己的試驗項目和試驗參數，設置自己的試驗內容后別人無法進入程序；
10、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1S內切斷電源；
11、儀器運行的持久性:儀器可連續運行使用，不需為保護儀器而定期停機。

50kv電壓擊穿試驗儀 試驗方式：
1、絕緣試樣空氣中擊穿或耐壓試驗
2、絕緣試樣浸油中擊穿或耐壓試驗
3、絕緣試樣空氣中階梯擊穿或耐壓試驗
4、絕緣試樣浸油中階梯擊穿或耐壓試驗
注：根據用戶要求，可定制其他試驗方式

常規型號為：

 BDJC-10KV電壓擊穿試驗儀

 BDJC-20KV電壓擊穿試驗儀

 BDJC-30KV電壓擊穿試驗儀

 BDJC-50KV電壓擊穿試驗儀

 BDJC-100KV電壓擊穿試驗儀

50kv電壓擊穿試驗儀主要配置：

1、試驗主機一臺    2、5萬伏高壓發生器一臺    3、全自動微電腦電壓調壓裝置一套(串口方式)              4、試驗電極規格(紫銅)      5、試驗用油盒一只：材質為有機玻璃
6、電磁自動放電裝置一套。7、電壓擊穿計算機測控軟件一套
8、計算機一套(專用抗強干擾計算機)       9、彩色噴墨打印機一臺(惠普品牌)
10、國家一級計量鑒定質檢份   11、產品使用說明書一份       12、合格證一份

軟件使用說明：

1、試驗單位：對材料進行試驗檢測的單位名稱；

2、送試單位：送材料檢測的單位名稱；

3、試驗方式：選擇進行“交流試驗”或“直流試驗”；

4、試驗方法：可進行“擊穿”，“耐壓”，“梯度耐壓”試驗；

5、試驗人員：輸入檢測人員姓名；

6、試驗溫度：輸入試驗溫度；

7、試驗濕度：輸入試驗濕度；

8、設備型號：顯示機器型號，此處不可變；

9、執行標準：選擇所使用的標準；

10、試驗介質：選擇試驗介質，或可以自己編輯寫入；

11、電極形狀：輸入電極形狀；

12、電極尺寸：輸入電極尺寸；

13、使用量程：選擇使用量程，分為10KV、20kV、30kv、50kv、100kv；

14、峰降電壓：用于判斷材料是否擊穿，必須輸入項；

15、初始電壓：用于耐壓和梯度耐壓試驗，在試驗開始時將電壓升到的位置；

16、升壓速度：選擇升壓的速度，控制在試驗過程中升壓的快慢；

17、梯度電壓：用于梯度耐壓試驗，設置每次升壓的梯度值；

18、梯度時間：用于梯度耐壓試驗，設置在相應梯度的耐壓時間；

19、終止電壓：設置在試驗過程中電壓的上限值；

20、試樣制備：設置試樣的制備信息；

21、材料名稱：設置試驗材料的名稱；

22、試驗時間：選擇試驗時期，或寫入試驗日期和時間；

23、報告編號：設置報告編號信息；

24、試樣編號：設置試樣編號信息，試驗樣品的規格編碼及編號；

25、試樣形狀：設置試樣形狀；

26、試樣尺寸：輸入試樣的尺寸；

27、試樣厚度：輸入試樣厚度，用于計算試驗強度，必須輸入；

28、應   用：確認此界面所做設置；

29、退   出：返回主界面，設置無效；

絕緣介電強度試驗與絕緣電阻測試

絕緣介電強度試驗是在相互絕緣的部件之間或絕緣的部件與地之間,在規定時間內施加規定的電壓,以此來確定電機在額定電壓下能否安全工作,能否耐受由于開關、浪涌及其它類似現象所導致的過電壓的能力,從而評定電機絕緣材料或絕緣間隙是否合適。如果電機有缺陷,則在施加試驗電壓后,會產生擊穿放電或損壞。擊穿放電表現為飛弧(表面放電)、火花放電(空氣放電)或擊穿(擊穿放電)現象。過大的漏電流可能引起電參數或物理性能的改變 。

絕緣介電強度試驗與絕緣電阻測試是不能等同的。清潔、干燥的絕緣體盡管具有高的絕緣電阻,但卻可能發生不能經受絕緣介電強度試驗的故障;反之,一個臟的、損傷的絕緣體,其絕緣電阻雖然低,但在高電壓下也可能不會被擊穿。由于絕緣部件是由不同材料制成或是由不同材料合成的,它們的絕緣電阻各不相同。因此,絕緣電阻的測試不能完全代表對清潔度或無損傷程度的直接量度。但是,這種測試對確定高溫、潮濕、污物、氧化或揮發性材料等對絕緣特性影響程度是極為有益的 。

事實上,一臺由于過熱而使絕緣材料已經老化變脆的電機,其絕緣電阻仍可高達100MΩ,但卻無法通過絕緣介電強度試驗。絕緣電阻測試對絕緣材料受潮特別敏感,對絕緣材料老化則顯得力不從心。

絕緣介電強度試驗一般采用50Hz正弦波交流電,而絕緣電阻測試均采用直流電。

安全保護功能：

1、試驗在試驗箱中進行，試驗箱門打開時電源加不到高壓變壓器輸入端，即高壓側無電壓。100KV測試設備高壓電極距離試驗箱壁的最近距離大于270mm，50KV測試設備高壓電極距離試驗箱壁的最近距離大于250mm，試驗時即使人接觸箱壁也不會有危險。

2、設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。

3、該試驗設備的電路設有多項保護措施，主要有：過流保護、過壓保護、漏電保護、短路保護、直流試驗放電報警，電磁放電等。

4、試驗在試驗箱中進行，試驗箱門打開時電源加不到高壓變壓器輸入端，即高壓側無電壓。100KV測試設備高壓電極距離試驗箱壁的最近距離時安全距離，試驗時即使人接觸箱壁也不會有危險。

5、本儀器試驗過程中如空氣相對濕度大于70%，兩電極間空氣放電的距離會增加很多，所以試驗中請與儀器保持1.2米的距離。

6、本儀器之控制計算機專為電壓擊穿試驗機設計，請勿隨意添加和刪除程序或移作它用。

7、本公司保留對設備改進的權利，并不另行通知用戶。

配件：

（1）50KV主機，一臺；

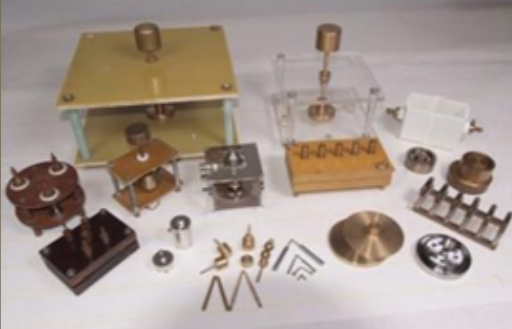

（2）測試電極 電極支架：25mm二個，75mm一個

（3）球形電極一套，圓柱電極一套；

（4）PLC控制及升壓系統：一套；

（5）步進電機：一套；

（6）采集系統：一套；

（7）放電系統：一套；

（8）控制軟件：一套；

（9）進口松葉電壓及電流采集系統：一套；

（10）油槽：一臺；

（11）絕緣油：一臺；

（12）絕緣手套：一臺；

（13）絕緣膠墊：一臺
