橡膠材料低溫脆性試驗(yàn)機(jī)

試樣要求：

試驗(yàn)前，試樣應(yīng)放置在標(biāo)準(zhǔn)實(shí)驗(yàn)室溫度下調(diào)節(jié)至少3H，并在明亮的光線下彎曲試樣并檢查試樣表面，試樣表面應(yīng)光滑，無雜質(zhì)、損傷及微孔。成品應(yīng)經(jīng)打磨后裁制成相應(yīng)尺寸。

橡膠材料低溫脆性試驗(yàn)機(jī)  使用方法
1接通電源，溫控儀和計(jì)時(shí)器顯示燈亮。
2向冷井中注入冷凍介質(zhì)（一般為工業(yè)乙醇），其注入量應(yīng)保證夾持器的下端到液面的距離為75?10mm。
3將試樣垂直夾在夾持器上。夾的不宜過緊或過松，以防止試樣變形或脫落。
4按下夾持器，開始冷凍試樣，同時(shí)啟動(dòng)時(shí)序控制開關(guān)（或按動(dòng)秒表）計(jì)時(shí)。試樣冷凍時(shí)間規(guī)定為3.0?0.5min。試樣冷凍期間，冷凍介質(zhì)溫度波動(dòng)不得超過?1℃。
5提起升降夾持器，使沖擊器在半秒鐘內(nèi)沖擊試樣。
6取下試樣，將試樣按沖擊方向彎曲成180?，仔細(xì)觀察有無破壞。
7試樣經(jīng)沖擊后（每個(gè)試樣只準(zhǔn)沖擊一次），如出現(xiàn)破壞時(shí)，應(yīng)提高冷凍介質(zhì)的溫度，否則降低其溫度，繼續(xù)進(jìn)行試驗(yàn)。 溫度，如這兩個(gè)結(jié)果相差不大于1℃時(shí)，即試驗(yàn)結(jié)束。

特點(diǎn)及用途:

低溫脆性試驗(yàn)機(jī)是測(cè)定材料在規(guī)定條件下試樣受沖擊出現(xiàn)破壞時(shí)的最高溫度，即為脆性溫度，可以對(duì)塑料及其他彈性材料在低溫條件下的使用性能作比較性鑒定?？梢詼y(cè)定不同橡膠材料或不同配方的硫化橡膠的脆性溫度和低溫性能的優(yōu)劣。因此無論在科學(xué)研究材料及其制品的質(zhì)量檢驗(yàn)，生產(chǎn)過程的控制等方面均是不可缺少的。

技術(shù)參數(shù):

1.控溫范圍：室溫-70℃（室溫≤25℃）

2.恒溫精度：?0.3℃

3.降溫速度：0℃～﹣30℃    約2.5℃/min

﹣30℃～﹣40℃   約2.5℃/min

﹣40℃～﹣70℃   約2.0℃/min

4.最大外形尺寸：900?500?800mm（長(zhǎng)?寬?高）

5.工作室有效工作空間：280?170?120mm（長(zhǎng)?寬?高）

6.可裝試樣數(shù)量：1

7.數(shù)字計(jì)時(shí)器數(shù)字計(jì)時(shí)器：0秒-99分鐘，分辨率1秒

8.冷卻介質(zhì)：乙醇或其他不凍液

9.攪拌電機(jī)：8W

10.工作電源：220V--240V，50Hz，1.5kW

11.工作溫度:≤25℃

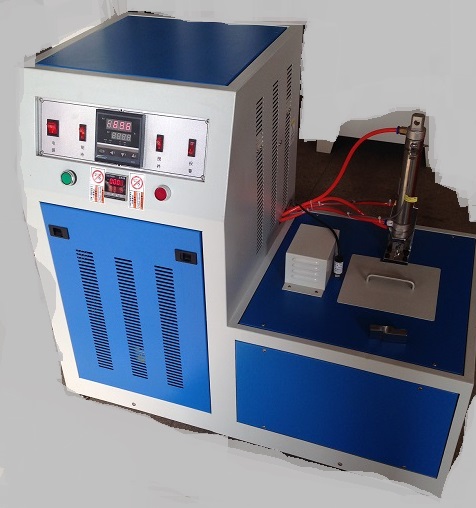

結(jié)構(gòu)原理

A、本設(shè)備由制冷壓縮機(jī)主機(jī)體、加熱裝置、電子控制箱、冷卻槽、冷卻介質(zhì)循環(huán)系統(tǒng)、自動(dòng)報(bào)警裝置等部分組成。啟動(dòng)制冷開關(guān)后，壓縮機(jī)開始工作，制冷系統(tǒng)進(jìn)入正式工作狀態(tài)。制冷壓縮機(jī)連續(xù)不斷的工作，當(dāng)接近設(shè)定溫度時(shí)，冷卻槽中的加熱裝置開始按比例提供熱量，用以平衡制冷系統(tǒng)產(chǎn)生的多余冷量，以達(dá)到恒溫的目的。攪拌可使冷卻槽內(nèi)的冷卻介質(zhì)不斷循環(huán)，使溫度均勻一致。

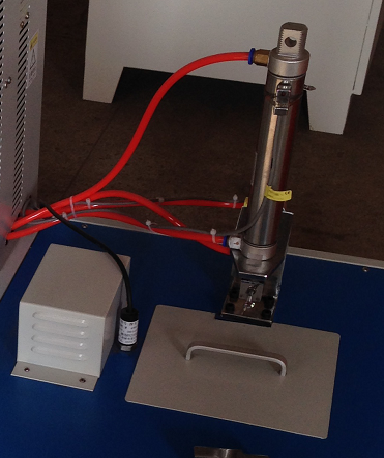

B、試樣夾持器

試樣一邊夾持4個(gè)試樣（橡膠類），另一邊夾持15個(gè)試樣（塑料類）。

C、沖擊裝置

沖擊裝置由沖擊錘和自鎖機(jī)構(gòu)組成。

D、沖擊器

沖擊頭半徑為1.6?0.1mm；

沖擊時(shí)，沖擊頭和試樣夾持器之間間隙為6.4?0.3mm；

沖擊頭的中心線與試樣夾持器之間的距離為8?0.3mm。

試驗(yàn)報(bào)告

A本標(biāo)準(zhǔn)名稱或編號(hào)

B樣品的詳細(xì)說明及其來源

C使用的傳熱介質(zhì)、致冷劑或其他降溫方式

D程序A:脆性溫度和試樣破壞現(xiàn)象

E程序B：規(guī)定的試驗(yàn)溫度和試驗(yàn)結(jié)果

試驗(yàn)結(jié)果與處理

程序A

1、試樣出現(xiàn)破壞的最高溫度，就是該試樣的脆性溫度。

2、溫度值應(yīng)精確到1度。

程序B

如果一組試樣中沒有任何1個(gè)試樣破壞，則試驗(yàn)結(jié)果為無破壞。如果一組試樣中有2個(gè)或2個(gè)以上試樣發(fā)生破壞，則試驗(yàn)結(jié)果為破壞。如果一組試樣中只有一個(gè)試樣發(fā)生破壞，則再次取3個(gè)新的完好試樣測(cè)試，3個(gè)試樣均未發(fā)生破壞則試驗(yàn)結(jié)果為無破壞；否則試驗(yàn)結(jié)果為破壞。

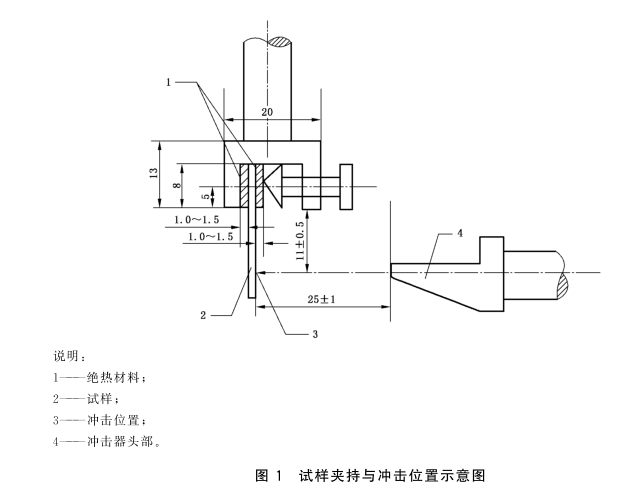

升降夾持器

升降夾持器由夾持器和升降裝置組成

從試樣受沖擊部位，到夾持器下端的距離為（11.0加或等于0.5）mm。

沖擊裝置

沖擊裝置由沖擊器和沖擊彈簧等組成。

沖擊器

沖擊器頭部形狀和尺寸，沖擊器的質(zhì)量為（200?20）g,其工作行程為（40?1）mm。沖擊裝置的彈簧在壓縮狀態(tài)下，沖擊器端部到試樣的距離為（25?1）mm。

低溫測(cè)溫計(jì)

采用最小分度不大于1度的低溫測(cè)溫計(jì)測(cè)量冷凍介質(zhì)的溫度，可使用低溫溫度計(jì)、熱電偶、電阻溫度計(jì)等。低溫溫度計(jì)為內(nèi)標(biāo)式半浸的，以尾長(zhǎng)150MM，浸入液體深度75MM為宜。

冷凍介質(zhì)

冷凍介質(zhì)由適宜的傳熱介質(zhì)加致冷劑調(diào)配而成。

產(chǎn)品保修承諾：

1、免費(fèi)送貨到用戶指定的地點(diǎn)，免費(fèi)指導(dǎo)安裝、培訓(xùn)及調(diào)試。

2、保修期內(nèi)人為損壞的零部件按采購(gòu)（加工）價(jià)格收費(fèi)更換。

3、保修期外繼續(xù)為用戶提供優(yōu)質(zhì)技術(shù)服務(wù)，在接到用戶維修邀請(qǐng)后3天內(nèi)派工程師到達(dá)用戶現(xiàn)場(chǎng)進(jìn)行維修。并享有優(yōu)惠購(gòu)買零配件的待遇。

4、傳感器過載及整機(jī)電路超壓損壞不在保修范圍內(nèi)。

5、產(chǎn)品質(zhì)保期：自安裝正常使用日起一年；

6、軟件升級(jí)：終生免費(fèi)提供新版本控制軟件。
