輸變電工程沉降監測系統

一 。概述

特力康研發的輸變電工程沉降監測系統是針對礦區附近、河流旁邊及地下存在暗河等區域輸電線路健康狀態監測的設備。礦區由于長年的地下開采工作，地基易出現下沉現象；而河流周?chē)牡贪逗偷叵麓嬖诎岛拥牡乇碓谒亮魇У挠绊懴乱踩菀壮霈F(xiàn)地基不穩的現象，這會導致架設在其上方的輸電鐵塔發生沉降問題，當沉降數據過大時，鐵塔就可能因兩端線路拉力不平衡出現倒塔的事故。

二。輸變電工程沉降監測系統工作原理

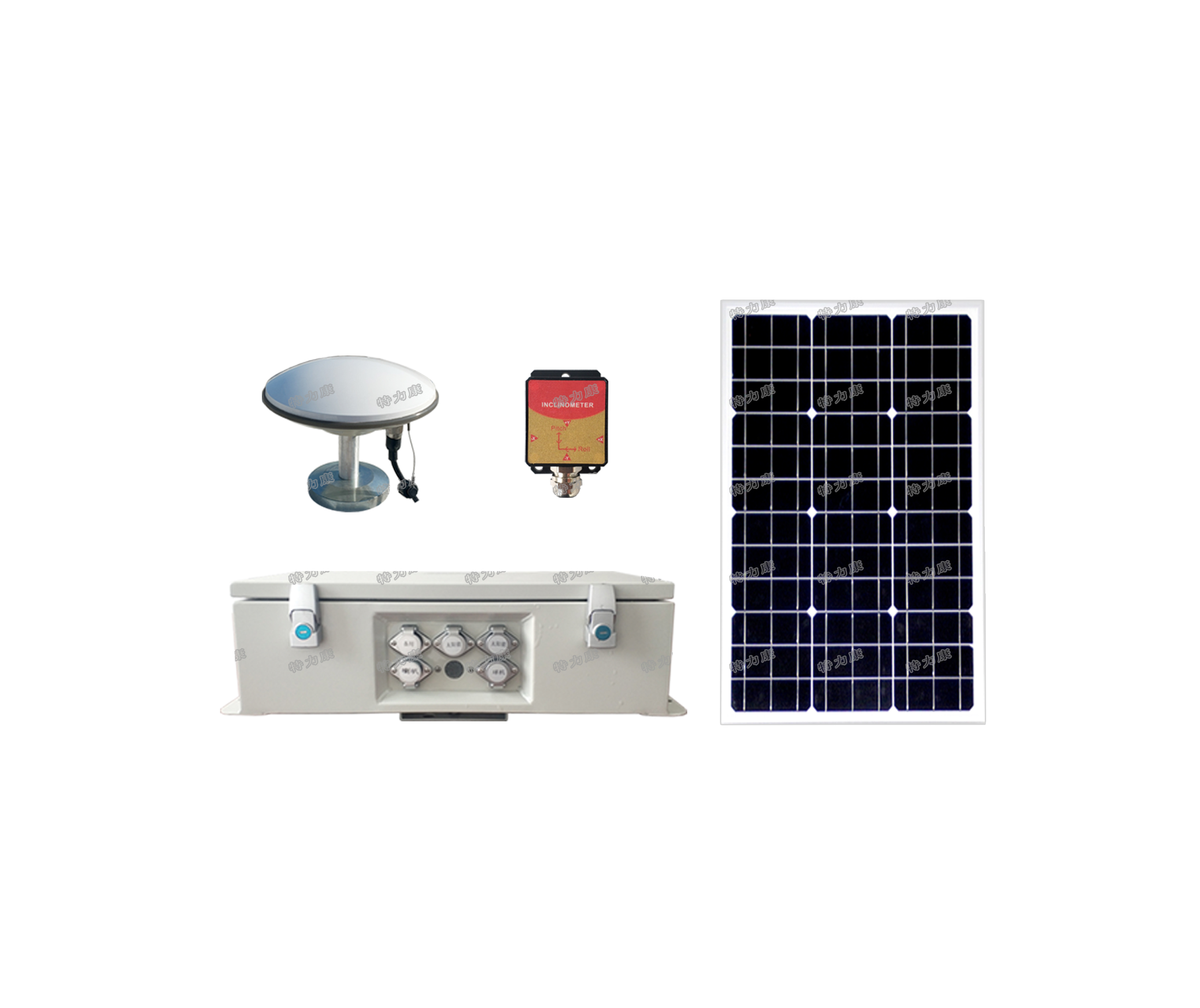

輸變電工程沉降監測系統前端包括四個靈敏的傳感器，分別安裝在鐵塔四腳，將實時監測到的沉降數據、空間位移等參數實時傳輸至后端管理平臺，便于運維人員同時對多個桿塔健康監測，工作效率成倍提升。考慮到安裝后上塔維護不便的因素，設備采用太陽能供電，大容量蓄電池保證了設備即使在光照條件較弱的環境下也能正常工作。

三。輸變電工程沉降監測系統技術參數

1供電系統：太陽能

2輸出電壓：18V DC

3封裝方式：玻璃層壓板

4聚合物鋰鐵電池電壓：DC 12V

5使用環境 ：工作溫度-40~ 70℃

四 。使用案例

山西是煤炭開采基地，煤場周?chē)妮旊娋€路出現過隱地基下沉而倒塌的事故，運維人員為了避免這類事故發生，不得不經常趕赴現場測量記錄沉降情況，如果出現沉降數據超過預設值，立即采取補救措施，但這種方式工作量大不說，記錄到的數據時效性也很差，比如在檢查過后發生的倒塔事故也時有發生。安裝輸變電工程沉降監測系統之后，運維人員實現了遠程實時監測沉降數據的目的，自動報警功能更是協助運維人員加固了6處輸電鐵塔，有效避免了桿塔沉降發現不及時帶來的倒塔事故。

五。后語

輸變電工程沉降監測系統包含的傳感器對鐵塔空間位移感應靈敏，配合后臺可以調整的預警值，自動對超出預警值的沉降情況進行報警，運維人員可以憑借一部手機獲取有異常的鐵塔編號，及時制定出補救措施。

六。產品別稱

輸變電工程沉降監測系統、電力桿塔北斗沉降監測裝置、輸電桿塔北斗傾斜沉降監測裝置

七。產品型號

TLKS-PMG-BDS王先生1/3/6/8/2/3/5/0/0/2/9
