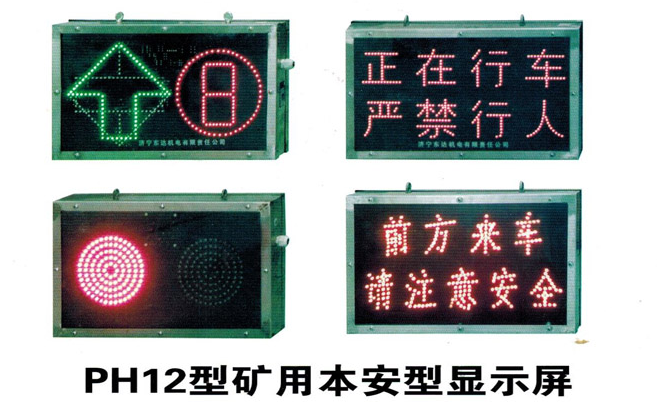

PH12型礦用本安型顯示屏

一、 PH127型礦用本安型顯示屏概述

PH127礦用隔兼本安型顯示屏(以下簡稱顯示屏)適用于煤礦井下有瓦斯及煤塵炸危險的各軌道偏口，風門、斜井絞車及上下車廠等場合。由主控板電路、電源系統、漢字屏顯示接口單元、32位ARM內核的CPU處理單元組成。當機車運行到這些需要報的地方時如：彎道、道岔處，設備開始語言報：“機車通過彎道，行人請注意”。風門開啟后及時提示“行人通過，關閉風門”、“前方放炮，立即撤人，禁止入內”。用于斜井絞車信號閉鎖時，語言提示“正在行人、嚴禁行車”，同時絞車房信號閉鎖，絞車無法開啟。當開啟絞車時，語音提示“正在行車，不準行人”。用于立井時，語言提示“信號已發、禁止入罐”。本條屏在不報時，可顯示時間，安全示語。本產品為礦用隔兼本質安全型設備，其中傳感器、揚聲器、顯示電路為本安型電路。

二 、PH127型礦用本安型顯示屏工作環境

2.1 顯示屏應能在下列條件下正常工作

a）環境溫度：-5℃～ 40℃；

b）濕度：≤95%；

c）大氣壓力：80kPa～106 kPa；

d）無顯著振動和沖擊的場所；

e）煤礦井下，有瓦斯或煤塵性混合物的場所。

三、PH127型礦用本安型顯示屏產品型號及含義

四、 PH127型礦用本安型顯示屏主要技術參數與功能

4.1 基本功能

顯示屏顯示文字內容可禁止、可滾動、通過計算機可改動顯示文字內容，揚聲器同時發出顯示文字內容的語音。

4.2 主要技術指標

4.2.1 工作電壓及工作電流

a) 額定工作電壓：127V.AC；

b) 工作電流：≤200mA。

4.2.2 輸入信號

無源無極性接點信號。

4.2.3 聲級強度

顯示屏聲級強度不小于85dB(A)。

4.2.4 光信號

顯示屏應能在黑暗中30m遠處清晰可見顯示文字內容。

五、PH127型礦用本安型顯示屏固定報

條屏內固化了七種報語音，七種報模式，通過K2觸發，通過撥碼開關選擇報信息。

六、PH127型礦用本安型顯示屏工作原理

輸入電壓127V，變?yōu)?0V和12V，經過整留、兩級穩壓，輸出12DC與5V本安電源。當傳感器輸入信號后經光電變換，信號輸入到32位ARM內核的CPU處理單元，經過程序控制，使設備輸出字幕顯示與語言報。

七、PH127型礦用本安型顯示屏售后服務

本產品自發貨日起一月內，自安裝運行起六個月內，因元器件質量或產品制造質量不良出現故障，由本公司免費維修：超過保修期，產品出現故障或因用戶使用不當造成的故障，本公司依然負責修理維護，但須收取用戶配件或成本費用。

訂貨時請注明用途，和具體要求，本設備根據通途，其傳感器配置和語言會有所改變。

用戶維修產品購買配件時，本公司保證及時供應。
