北京熱塑性塑料軟化溫度測定儀  符合標準：

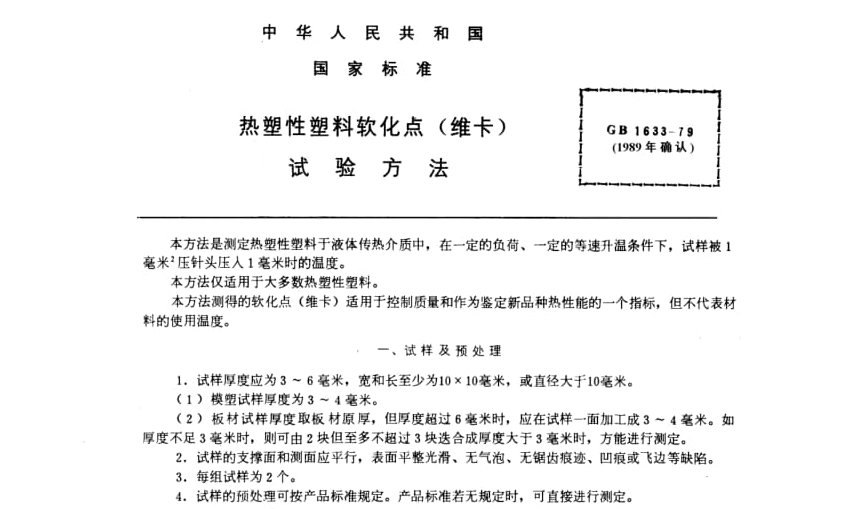

GB/T 1633《熱塑 性塑料軟化溫度（VST）的測定》

GB/T1634《塑料彎曲負載熱變形溫度 試驗方法》

GB 8802《硬聚氯乙烯（PVC-U）管材及管件維卡軟化溫度測定方法》

以及ISO75、ISO306、ISO2507等標準要求。

北京熱塑性塑料軟化溫度測定儀  技術參數technical parameter：

a. 電源Power Supply：AC220V?10% 20A 50Hz

b. 外型尺寸External size：720mm?700mm?1380mm

c. 重量weight：180Kg

d. 溫度范圍temperature range：室溫--300℃

e. 升溫速度heating rate：A:12?2℃/6min

B:5?1℃/6min

f. 試驗最大負荷Test maximum load：A速度時為10N?0.2N

B速度時為50N?1N

g. 最大溫度誤差Maximum temperature error：?1℃

h. 最大加熱功率Maximum heating power： ≤4500 W

i. 變形測量范圍Deformation measurement range：0--1mm

j. 變形測量誤差Deformation measurement error：0.01mm

k. 加熱介質Heating medium：甲基硅油

l. 加熱功率heating power：4Kw

m. 冷卻方式Cooling mode：150℃以上自然冷卻

150℃以下水冷或自然冷卻

方法

A：使用纖維應力1.80MPa方法

B：使用纖維應力0.45MPa

方法C：使用纖維應力8.00MPa b——試樣的寬度，單位m h——試樣的高度，單位m L——兩支點間的距離，0.100m 14、電 源：AC220V?10%、50Hz、30A 15、需方自備甲基硅油：閃點300度、粘度200厘斯，20升。

主要配置：

 1.試驗主機一臺 　

2.溫度傳感器一只 　

3.光柵千分表三塊 　

4.熱變形及維卡測頭各三套

5.打印機一臺

6.專用工具一套

安裝與操作說明：

 試驗前的準備工作。根據試驗類型選擇試驗壓頭，熱變形為圓角壓頭，維卡為針型壓頭。將所需的壓頭與負載桿固定好。根據試驗類型和試樣的尺寸計算載荷：a、熱變形試驗：根據試樣的尺寸，選取載荷b、維卡試驗：只有兩種規定的負荷A法9.81N即1000g B法49.05N即5000g砝碼的選配見（9）砝碼質量表 打開攪拌電機電源，指示燈亮，攪拌電機工作，攪拌速度可以通過攪拌電機控制盒上的旋鈕調節（溫度高時用慢速，溫度低時用快速），按照以上指定的程序檢查電氣，無誤后繼續做下面的工作。 安裝試樣 將試樣架抬（升）出油面，將熱變形試樣放在支撐架上（維卡試樣放在平面上），放下負載桿，將試樣壓緊。 將試樣架放（降）回油池內，將相應質量的砝碼放在托盤上。要求砝碼放正。 將千分表固定在砝碼上方，使千分表內芯懸于砝碼之上，內芯上端有2-5mm的空間。 升溫速率設定：共有兩檔升溫速率，120℃/h，50℃/h。每次試驗時需要對千分表進行調零，方可進行試驗，調零時輕輕旋動旋鈕，使千分表置于零區，預置3-5分鐘。 啟動工作：當一切準備工作就緒后，試驗開始。 試驗結束，記錄下溫度；移開千分表及砝碼，抬（升）起試驗架，取下試樣。注意不要把試樣誤入油池。 降溫采用氣冷或水冷，也可自然冷卻。冷卻時，可抬起或?qū)⒃嚇蛹軡撊胗统亍?關閉主機電源、攪拌電機電源。

 儀器安裝

打開包裝箱，依次取出各部件，裝箱單進行清點，如有不符，請立即與我公司聯系。

儀器要放在干燥通風、無振動的水平工作臺上，并安放平穩，有條件可在主機主方安裝通風設備。

擰緊放油閥，注意其中的銅墊要墊好，以免漏油。將甲基硅油或變壓器油沿試樣架槽上方加入油池，油面距池內頂部約40mm-50mm為止，放油閥在儀器后下方。

連接各部件線路：

1. 首先安裝位移傳感器。將1#傳感器連接到1號插座，2#傳感器連接到2號插座，3#傳感器連接到3號插座。（位移傳感器連接頭為小USB口，設備連接頭為標準USB口，對應連接即可）

2. 將溫度傳感器航空插頭和兩個攪拌電機的航空插頭分別與設備上對應的插頭連接好

3. 連接電源，將220V交流電源通過帶漏電保護開關的空氣開關（用戶自配）后，與儀器相連，儀器電源連接接口，它使用三芯航空插頭，其中兩根接220交流的火線和零線，另一根為保護地線，保護地線與儀器外殼連接，一定要注意區分，并將保護地線良好接地，以免發生漏電危險。

！一定要注意區分電源和保護地線，并將保護地線良好接地，以免發生漏電危險。

4. 安裝壓頭：根據試驗類型選擇壓頭的安裝方式，熱變形試驗為橫裝（圖1），維卡軟化點試驗為豎裝（圖2）。在附件箱中取出試樣架，將壓頭安裝在試樣架負載桿下端，擰緊螺釘。如圖所示。

將試樣架放于主機上面的試驗槽內。

將三只傳感器依次安裝到試樣架上的傳感器座中，將頂絲擰緊。安裝時請注意傳感器編號，按順序安裝。

接通電腦電源和控制箱電源，注意每一個電源都必須有良好接地線，以確保安全。

熱變形試驗

其它功能鍵與維卡里相同

熱變形里有A1.8MPa、B0.45MPa、C8MPa三個壓強方法,

在熱變形試驗里 點擊跨距、寬度、高度下方對應的數字即可對式樣尺寸進行編輯

當選擇不同的試驗方法和不同的跨距和寬帶厚度的時候，系統會自動計算出變形量，和配重并顯示出來，選擇合適的砝碼放上即可（本公司提供的砝碼是式樣在跨距64mm，寬度10mm，高度4mm的配重，其它的尺寸需要用戶自己用天平稱配）

試驗過程

在正確安裝好試驗后，打開設備電源，然后將位移傳感器調節到2?0.1mm范圍內（調節位移時，可先將傳感器探針與砝碼托盤下端接觸，然后鎖死微調手輪固定件，再通過調節手里將位移調到系統要求位移，然后鎖死傳感器固定件）

調節好位移后，在操作界面點擊啟動按鍵即可，中途如需終止試驗可再次點擊啟動按鍵。

點擊啟動后，設備進入攪拌狀態，在攪拌5分鐘后，進入加熱狀態，當所有的式樣的變形量（如有取消的不計算變形量）達到設定值后設備停止加熱，并彈出保存界面，編輯保存名稱點保存即可，存儲的數據可在歷史數據里查看。

測試原理：

維卡（VST）定義：把試樣放在液體介質或加熱箱中，在等速升溫條件下測定標準壓針在（50 1）N力的作用下，壓入從管材或管件上切取的試樣內1mm時的溫度。

熱變形（HDT）定義：標準試樣以平放（優選）或側立方式承受三點彎曲恒定負荷，使其產生GB/T 1634相關部分規定的其中一種彎曲應力，在勻速升溫條件下，測量達到與規定的彎曲應變?cè)隽肯鄬?duì)應的標準撓度時的溫度。

側立：分“平放”與“側立”兩種，并明確指出，優選平放方式，側立方式僅是備選，并將被撤銷。

跨度：支座與試樣兩條接觸線之間距離，由一種（100mm）改為兩種，64mm(平放)和100mm（側立），并規定了容差要求即跨度L應為（100 1）mm，跨度L為（64 1）mm。

注：可根據用戶要求任意跨距。

負荷變形溫度的三種方法

A法：1.80Mpa彎曲應力；

B法：0.45MPa彎曲應力；

C法：8.00MPa彎曲應力。

售后內容：

一、我公司派工程師負責安裝調試及培訓。

二、產品自客戶驗收之日起，免費保修2年，終身維修。

1、設備安裝調試：

免費為用戶提供所購儀器的安裝調試服務。在進行安裝調試前用戶方應提供相應的準備工作，并予以提前通知，具體安裝調試日期雙方可以協商而定。設備安裝調試由多年行業資深工程師免費進行。保證用戶可以正確使用、軟件操作和一般維護以及應及故障的處理。

2、培 訓：

我公司工程師免費為用戶提供操作人員培訓，直到操作人員能獨立操作為止。

3、設備驗收標準：用戶方按訂貨技術要求進行驗收。并符合國家標準要求。設備驗收在用戶方進行并由我公司安裝調試技術人員和用戶共同在維修報告上簽字以確認儀器的調試工作完成。

4、設備維修服務：

我公司產品自用戶現場調試驗收合格后1年內免費保修，終身維護。在1年免費保修期內產品發生非人為質量問題，我公司為客戶提供免費維修。如產品在免費保修期外出現故障，維修服務只適當收取材料成本費。

5、技術支持：對于所需儀器的用戶，根據用戶的要求提供專業的技術方案。除了常規的儀器服務外，我公司技術部還可為用戶提供各種非常規設備的技術支持。

6、售后響應：在接到用戶維修邀請后，2小時內做出反應，并給予解決。如未解決，我公司指派工程師及時到達用戶現場，解決問題至設備正常使用為止。

注意事項1、該儀器初始的包裝材料需小心保存，安裝需由本公司的專業技術人員進行操作。2、若儀器由于任何原因必須返修，必須將其裝入原紙箱中以防運輸途中損壞。3、在開機前，操作者要首先熟悉操作方法。
