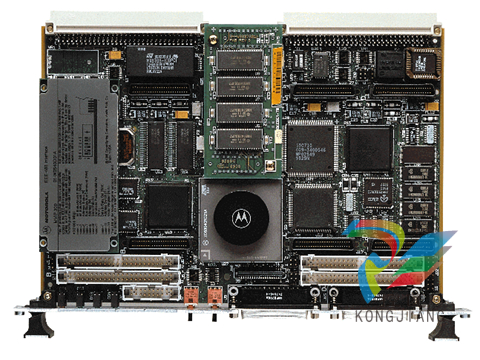

MVME162FX 基于 MC68040 或 MC68LC040 微處理器。

不同版本的 MVME162FX 有 4MB、8MB 或 16MB 無保護 DRAM、8KB SRAM（帶備用電池）、每日時鐘（帶備用電池）、

以太網收發器接口、兩個帶 EIA-232-D 或 EIA-530 或 EIA-485/422 接口的串行端口、 六個定時器、看門狗定時器、一個 PROM 插座、

1MB 閃存（一個閃存設備）、四個帶 DMA 的 IndustryPack (IP) 接口、帶 DMA 的 SCSI 總線接口、VMEbus 控制器和 512KB 帶后備電池的 SRAM。還提供 “無 VMEbus ”選項。

MVME162FX 上的 I/O 與 VMEbus P2 連接器相連。主板通過 P2 過渡板和連接過渡板的電纜連接。

MVME162FX 支持過渡板 MVME712-12、MVME712-13、MVME712M、MVME712A、MVME712AM 和 MVME712B（本手冊中稱為 MVME712x，除非另有說明）。

MVME712x 過渡板為 I/O 設備提供配置接頭和行業標準連接器。

MVME162FX 上串行端口的 I/O 連接也是通過兩個 DB-25 前面板 I/O 連接器實現的。

MVME712 系列過渡板設計用于支持 MVME167 板，但如果采取一些特殊的預防措施，也可用于 MVME162FX。

(更多信息，請參閱《MVME162FX 嵌入式控制器安裝和使用手冊》中的串行通信接口部分）。

這些過渡板 這些過渡板為 I/O 設備提供配置頭、串行端口驅動程序和行業標準連接器。

這些過渡板為 I/O 設備提供配置頭、串行端口驅動程序和行業標準連接器。

優勢

MVME162FX 系列為原始設備制造商和解決方案開發商提供了一個理想的嵌入式監控應用平臺。

它使 OEM 能夠最大限度地減少工程費用，同時將增值硬件和軟件應用集成到現成的產品中。

為了提供廣泛的解決方案，MVME162FX 允許使用各種 MPU、內存和接口選項，如浮點、以太網、SCSI 和 VME。

因此，MVME162FX 的變體最符合應用要求。

功能特點

 - 可選處理器：

 - 32 MHz MC68040 增強型 32 位微處理器，帶 8KB 高速緩存以及 MMU 和 FPU

 - 25 MHz MC68LC040 增強型 32 位微處理器，帶 8KB 高速緩存和 MMU

 - A32/D64 VMEbus 主/從接口，具有系統控制器功能

 - 高性能 DMA 支持 VME 總線 D64 和本地總線內存突發周期

 - 4、8 或 16MB 共享 DRAM

 - 512KB SRAM，帶備用電池

 - 1MB 閃存，用于板載監控器/調試器或用戶安裝的固件

 - 8K x 8 NVRAM 和時間時鐘，帶備用電池

 - 兩個串行通信端口，控制臺端口為 EIA-232-D DCE，第二個端口用戶可配置為 EIA-232-D/EIA-422 (V.36) DTE/DCE

 - 四個 16 位或兩個 32 位 IndustryPack® 端口，每個端口一個 DMA 通道

 - 六個 32 位定時器（四個不帶 VMEbus）和看門狗定時器

 - 帶 32 位本地總線突發 DMA 的可選 SCSI 總線接口

 - 可選以太網收發器接口，帶 32 位本地總線 DMA

 - 一個 32 引腳 PLCC EPROM 插口

 - 用于 VME 總線的四級請求器、七級中斷器和七級中斷處理程序

 - 遠程復位/暫停/狀態控制功能

 - 板載調試器和診斷固件

摩托羅拉承諾

摩托羅拉計算機集團致力于 提供一流的嵌入式計算 解決方案。

MVME162FX 系列通過提供卓越的硬件和低廉的價格，強化了這一承諾。

通過提供卓越的硬件、價格 性能，并忠實于開放計算的原則，從而強化了這一承諾：

模塊化、可擴展性、可移植性和互操作性。

摩托羅拉計算機集團已通過 ISO9001 認證，并 在制造、工程 銷售和營銷方面提供世界一流的質量。
