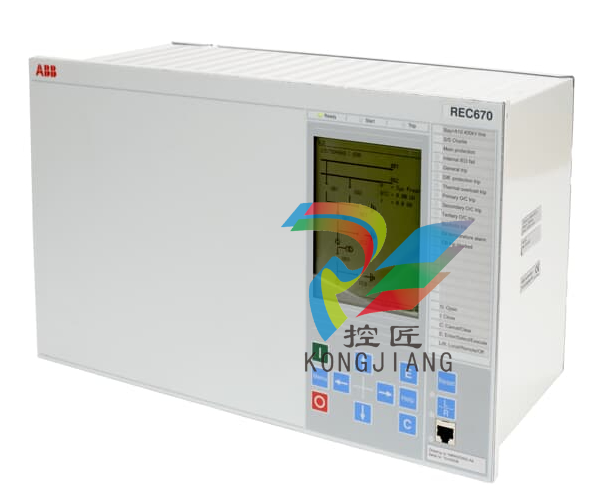

REC670 - 間隔控制

為了優化控制和可靠運行您的開關站，REC670 是輸電應用的最佳選擇。

REC670 IED(智能電子設備)為任何類型的開關設備和不同的開關設備配置提供控制解決方案。

定制的REC670讓您可以完全根據自己的需求自由選擇功能。

預配置的 REC670 型號簡化了操作，因為基本功能已包含并已預先配置。

如果需要，您可以添加可選功能，以輕松增加 REC670 IED 的功能，以滿足您的開關站的特定要求。

REC670在單個IED中集成了變電站變壓器的高級電壓控制。

IED 具有大型 HMI，用于本地控制和即時訪問重要數據，例如設置、事件和干擾信息。

REC670 具有出色的 I/O 功能，只需一個 IED 即可控制多個托架并完成測量。

例如，一臺 REC670 IED 能夠在 1 1/2 斷路器布置中處理整個直徑內的所有設備的控制，包括所有斷路器的斷路器故障保護。

應用

REC670 間隔層測控保護裝置適用于電網中不同類型電氣間隔的控制、保護和監測，特別適合于可靠性要求高的分布式控制系統。

REC670適用于最高電壓等級，可以控制任何接線方式的一次設備

REC670可通過通信總線實現遠端

(SCADA站級)控制或通過裝置前面板人機界面(HMI)顯示的單線圖進行就地操作，

可采用不同的控制模式:例如，個測控保護裝置可以控制一個電氣間隔，或者同時控制多個電氣間隔。

它具有電氣聯鎖功能，可用于所有常規的接線方式。控制功能按照先選擇后執行的原則來確保最高的可靠性。

同期檢查功能可閉鎖開關在一次系統單次故障時，故障錄波和故障合閘。測距功能可以進行獨立的故障后分析。

可在站內或相鄰變電站之間選定的測控保護裝置之間雙向傳輸6x32個遠跳和開關量信號。

強大的保護功能可靈活應用于不同的變電站和不同的母線接線方式。

單相、兩相、三相重合閘包含用于多斷路器接線的優先回路，配合同期檢測功能可實現快速或慢速重合閘。

裝置包括多個斷路器失靈保護功能，能提供獨立于保護裝置的斷路器失靈保護，甚至可用于一個半斷路器接線的完整串。

圖形化的高級邏輯編程功能可以實現特殊的用戶邏輯，例如多斷路器接線中的隔離開關的自動分閘操作、斷路器合環、負荷切換等。

圖形化的工具確保了簡單快速地檢查和調試這些邏輯。

瞬時相和接地過流保護，四段帶方向或不帶方向延時相和接地過流保護，

熱過負荷和兩段低電壓、過電壓保護等強大的保護功能庫，充分滿足了用戶的應用需求。

串行數據通信采用光纖連接，確保裝置免受電磁干擾。

應用上的靈活性使REC670無論對于新建廠站還是老站改造，都是絕佳的選擇。

特點

.集控制、保護、監視于一體的智能化電子設備，其強大的保護功能、靈活的保護配置和可擴展的硬件設計能滿足用戶的特定要求

.可用于各種母線接線方式

-可用于控制和保護，多達6個饋線間隔

.可控制多達30個可控設備

.單斷路器，雙斷路器、一個半斷路器接線方式的典型電氣聯鎖經過型式試驗

.可用于T接線或母線系統的高阻抗差動保護

.方向功率保護

-功率倒向、正相低功率，過有功、無功保護

-帶相角補償

-兩段出口(警報/跳閘)

.單斷路器或多斷路器的同步、同期檢測和無壓檢查功能:

-可選充電方向

-兩個功能塊，內置同期電壓選擇

-自動或手動同步、同期檢查，且可以具有不同的整定值

-可設置斷路器合閘時間(同期功能)

.單相/兩相/三相自動重合閘功能:兩個功能塊，具有用于多斷路器接線的優先回路

-配合同步、同期檢測功能

-通過遠方通信或就地開關量輸入可投退本功能

-可選附加功能，如斷路器失靈保護、電壓保護、熱過負荷保護、控制和監測

.IEC61850-8-1站級總線數據通信

.站級總線數據通信模塊IEC60870-5103.TCP/IP 或 EIA-485 DNP3.0.LON 和 SPA

.C37.94 遠端通信模塊

-包含192個開關量信號

-短、中、長距離光纖調制解調器

-G.703和G.703E1外部MODEM(短距離光纖 MODEM 支持，安裝在通信支架上)

.集成故障錄波和事件記錄功能(40個模擬信號，96個開關量信號)

.電能計量和需量處理功能

-測量模塊(MMXU)的輸出值可用于計算電能和最大電能需求。有功、無功分別在入口和出口處計算，數值可由脈沖形式讀取或生成。
