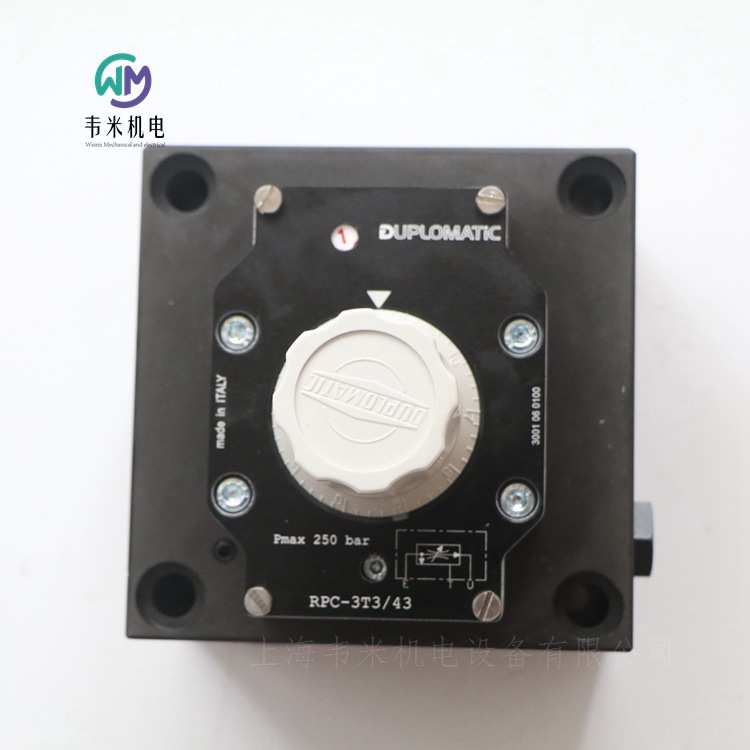

DUPLOMATIC流量控制閥RPC-3T3/43，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

意大利迪普馬DUPLOMATIC流量控制閥RPC*
帶壓力及溫度補償
板式安裝
RPC2 ISO 6263-06 (CETOP 06)
RPC3 ISO 6263-07 (CETOP 07)
RPC* 型閥是一種帶壓力和溫度補償的流量控制閥。
通過旋轉帶有刻度的調節旋鈕，來改變節流口的開口大小從而調節流量。調節旋鈕可用螺釘鎖緊在任意位置。
流量調整通過調節旋鈕實現，可轉動圈數為6圈，由轉數指示器顯示。根據需要，也可選用旋轉圈數為1圈的閥，其型號為RPC*/M。
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
RPC2系列
大工作壓力    320bar
單向閥開啟壓力  0,5bar
小壓差（E-U）10bar
大控制流量  22 - 38 -70 l/min
小控制流量  0,050l/min
重量  3,6kg
RPC3系列
大工作壓力 250bar
單向閥開啟壓力  0,5bar
小壓差（E-U）12bar
大控制流量 100 - 150l/min
小控制流量 0,120 l/min
重量  7,8kg
環境溫度范圍 -20 / 50?C
油液溫度范圍 -20 / 80?C
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
壓力補償
該閥串接了2個節流口，一個節流口的開口度可以通過旋鈕調節；二個節流口的先導控制分別來自于一個節流口的上游和下游壓力，從而始終保持可調節流口前后的壓差恒定。在這種情況下，當閥的進出口壓差為大值時，閥的流量值保持恒定，且誤差在大控制流量的? 3%范圍內。
溫度補償
在一個節流口處裝有一個溫度敏感器件，當油液粘度因溫度變化而變化時，通過它來感應溫度變化，并調節閥芯位置來保持流量恒定。設定流量的波動范圍在閥大可控流量的? 2,5%之間。
反向自由流動
RPC*型閥根據需要可訂購集成單向閥形式，允許油液反向自由流動。此時閥的型號為RPC*-CT。
行程補償
為了避免油液剛開始進入執行機時發生速度突變，RPC型閥可帶有專門的調節器來控制行程補償，以預防不可控制的運動發生。在訂貨型號上增加RC來表明需要行程補償調節器。
意大利迪普馬DUPLOMATIC流量控制閥：
RPC2-CTS/31
RPC2-CTN/31
RPC-2T3/31
RPC2-T3/31
RPC-3T3/43

意大利迪普馬DUPLOMATIC電磁閥DL3系列
板式安裝
ISO 4401-03 (CETOP 03)
高工作壓力 280 bar
大流量 50 l/min
直動式底板安裝方向控制閥，底板安裝面符合ISO 4401-03(CETOP RP121H) 標準
緊湊型減小了電磁鐵尺寸，適用于微型動力單元，工程機械以及農業的應用。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵。
該閥提供3通或者4通設計，并且根據油口位置具有各種可互換的閥芯。
該閥可采用直流或者交流電磁鐵以及各種形式的電氣連接，以滿足各種各樣的安裝要求。
直流電磁閥使用保護罩式手動應急操作，從而確保在使用K7和K8插頭時，達到IP69K 防護等級。
還可以提供鋅鎳鍍層表面處理，確保抗鹽霧能力達600小時。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液，使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
工作極限
圖中曲線反映了不同閥芯機能的流量限制和工作壓力之間的關系。。
工作極限會由于4通閥處于3通工作狀態，亦或者A口或B口封閉，或者無流量，而相應的有所降低。
數據測量按照ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為36 cSt的礦物液壓油，在溫度為50 ?C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋的形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可作 /- 90?旋轉，以適應可用的安裝空間。交流或者直流的同類型不同電壓的線圈可以互換。
直流電磁閥電流和功率消耗
直流電源供電時，電流消耗保持在一個穩定的常值，本質上由歐姆定律決定：V = R x I
當閥采用交流電供電，并通過外置或內置在“D” 型插頭中的整流電路實現，必須使用”R“線圈。
交流電磁閥電流和功率消耗
在交流電供電時，電磁鐵會有一個消耗較高電流值（啟動電流）的初始階段（ 大運動）；行程中，電流值減小，直至行程結束時達到 小值（保持電流）。 表中顯示了啟動和保持階段的消耗值。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可以通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。
如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
DL3-RK/10N-D24K1
DL3-S1/10N-D12K1
DL3-S1/10N-D24K1
DL3-S2/10N-D12K1
DL3-S2/10N-D24K1
DL3-S3/10N-D12K1
DL3-S3/10N-D24K1
DL3-S4/10N-D12K1
DL3-S4/10N-D24K1
DL3-SA1/10N-D24K1
DL3-SA2/10N-D12K1
DL3-SA2/10N-D24K1
DL3-SA3/10N-D24K1
DL3-SA4/10N-D24K1
DL3-SB1/10N-D24K1
DL3-SB2/10N-D24K1
DL3-SB3/10N-D24K1
DL3-SB4/10N-D24K1
DL3-TA/10N-D12K1
DL3-TA/10N-D24K1
DL3-TA02/10N-D24K1
DL3-TA03/10N-D24K1
DL3-TB/10N-D24K1
DL3-TB02/10N-D24K1
DL3-TB03/10N-D24K1



意大利迪普馬DUPLOMATIC先導式電液換向閥
板式安裝
ISO 4401-07 (CETOP 07)
高工作壓力 350 bar
大流量 300 l/min
先導式換向閥 DSP7是液壓先導 4通閥，安裝面符合ISO 4401-07 (CETOP 07) (CETOP RP121H)標準，先導為ISO 4401-03 (CETOP 03)電磁換向閥。
該閥可提供不同的閥芯機能(見第2節) 和多種可選的打開控制方式。
該閥有電磁控制和液壓控制兩種形式。液壓控制通過控制油口X和Y實現。
高壓型(H)可選。
技術參數：
工作壓力  DSP7     DSP7H
油口P-A-B  350bar 420bar
油口T（外泄）  210bar  350bar
油口T（內泄）  140bar  140bar
工作流量  300l/min
環境溫度范圍  -20/ 50℃
油液溫度范圍  -20/ 80℃
油液粘度范圍  10 ? 400cSt
油液允許的污染等級  符合 ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
重量
DSP7-S,RK  8.5kg
DSP7-T*,SA*,SB*  8kg
DSC7  6.6kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。
切換時間
先導控制和泄油
DSP7型閥可選用內部或者外部控制和泄油。
使用外部泄油，允許在回油口有較高的背壓。
P口安裝背壓閥
DSP7型閥可選配P口安裝背壓閥。對于在不得電狀態下，P口和回油口T相連(spools S2, S4, S7, S8, S*2, S*4, TA02, TB02, RK02)的控制閥，必須使用此閥，才能建立必須的先導壓力。背壓閥的開啟壓力為5 bar并且小流量為15 l/min。
若有此要求，請在訂貨型號中增加選項C。
C型的總是使用內部先導。
背壓閥可以單獨訂購，并且很容易安裝到主閥的P口。若需單獨訂購背壓閥，請使用訂貨代碼0266577。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可360?旋轉以適應可用的安裝空間。
直流電磁閥電流和功率消耗
不同型號直流線圈的電流和功耗值。
采用交流電（50或者60Hz）供電時(D12線圈除外) ，需通過整流電路實現，可使用帶橋式整流的“D”型插頭。然而，當提供整流電流時，必須考慮工作極限會因此而大約下降5-10%。
主閥芯行程控制： C
由于特殊端面堵頭的幫助，可以實現主閥兩端行程控制，從而可以變化閥芯的大
開口度。
此方法允許對泵到執行機構和執行機構到回油的流量進行控制，以獲取對執行機構
的雙向可調控制。
若需要此選項，訂購時在訂貨型號中添加字母C。
主閥芯切換速度控制： D
在先導電磁閥和主閥之間安裝MERS型雙路流量控制閥，可對先導流量進行控制，
從而實現平穩換向。
若需要此選項，訂購時在訂貨型號中添加字母D。
P口帶節流器
此選項在先導電磁閥和主閥之間的過渡板P口安裝?0,8的節流器。
若需要此選項，訂購時在訂貨型號中添加字母P08。
電磁閥的先導閥閥芯機能為S2
可以訂購先導閥閥芯機能為S2的電磁閥 (所有油口和回油相通)。此選項必須使用外
控。
若需要此選項，訂購時在訂貨型號中添加字母S2。
此配置使用外控是為了在閥處于不得電狀態時，允許先導油卸荷
手動應急操作，保護罩式：CM
當電磁閥安裝時暴露在空氣中，或者在潮濕環境下使用時，推薦使用保護罩式手動
應急操作。
若需要此選項，訂購時在訂貨型號中添加字母CM。
電氣插頭
電磁閥提供時都不帶插頭。插頭需要單獨訂購。
安裝
具有彈簧對中和復位的閥可在任意方向安裝；不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于0.8。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。
注意：選用H型(高壓)閥時，推薦使用12.9級緊固螺栓。
迪普馬DUPLOMATIC電液換向閥訂貨型號：
DSP7-S1/20N-EI/D24K1/CM
DSO7H-S3/10N-II

意大利迪普馬DUPLOMATIC防爆型電磁方向控制閥
DS3K* ISO?4401-03 (CETOP 03)
DL5BK* ISO?4401-05 (CETOP 05)
DSP5K* CETOP P05
DSP5RK* ISO?4401-05 (CETOP R05)
DSP7K* ISO?4401-07 (CETOP 07)
DSP8K* ISO 4401-08 (CETOP 08)
DSP10K* ISO 4401-10
這些閥中，規格ISO 4401-03 (CETOP 03)為直動式，規格CETOP P05，ISO 4401-05 (CETOP R05)，ISO 4401-07(CETOP 07)，ISO 4401-08 (CETOP 08)和ISO 4401-10為先導式。
此電磁方向控制閥符合ATEX 94/9/EC標準，適合在潛在易燃易爆環境下使用，符合ATEX II 2GD（溫度等級T4或者T5）或者用于礦井的I M2。見4節ATEX分類，工作溫度和電氣特性。
與上述標準一致的聲明，總是和閥一起提供。
低溫型（至- 40 ?C）也可提供。
DS3K*和DL5BK*型閥供貨時經過表面鍍鋅鎳處理，確保其耐鹽霧腐蝕性能力達600小時；DSP*K*型閥， 表面處理根據客戶要求提供。
工作極限
不同型號閥流量限制和工作壓力之間的關系。 數據測量按照ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為36 cSt的礦物液壓油，在溫度為50 ?C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
4通閥處于3通工作狀態時，亦或者A口或B口封閉，或者無流量時的工作極限，會相應的降低。
ATEX分類，工作溫度和電氣特性
可應用和安裝于潛在易燃易爆氣體環境中的閥， 根據ATEX指令描述， 迪普馬認證了閥和線圈的組合；供貨通常包括遵照指示的聲明和操作，以及維護手冊，包括在潛在易燃易爆環境下正確使用閥所需要的所有信息。
根據ATEX指令，安裝在這些閥上的線圈已經經過單獨的認證，因而適合在潛在易燃易爆氣體環境中使用。
閥的ATEX分類
此閥可應用和安裝于潛在易燃易爆環境中，包括:
ATEX II 2G、ATEX II 2D：*KD2 用于易燃易爆區域，由氣體、蒸汽、迷霧或者空氣/粉塵引起，有時也可能是混合物造成
ATEX I M2：*KDM2 用于礦井的地下部分，以及可能受到甲烷和/或者易燃粉塵危及的此類礦井的地表裝置部分。一旦發生易燃易爆環境，此設備應當斷電。
線圈的ATEX分類
防爆閥的線圈有自身獨特的標簽，包含了相關ATEX標記。 特制的線圈外殼機械結構是為了確保其抵抗可能的內部爆炸，并防止爆炸向外部環境蔓延，符合“Ex d” 型防護(防爆線圈)。
此外，電磁鐵的設計也是為了維持其表面溫度低于相關等級的限制。R* 型線圈(交流電源供電) 包含內置的整流電路。
工作溫度
此類閥按照其 高表面溫度（EN 13463-1）進行分類，其中 高表面溫度必須低于閥所使用的分類區域中，氣體、蒸汽和粉塵的燃點。
II類組別的閥，也可用于限制更少的溫度等級（表面溫度允許更高）。
電氣連接
接線
為了實現線圈的電氣連接，必須適用接線端子，接線端子包含在接線盒中，可旋開固定蓋板 的4個螺栓。 電氣連接極性獨立。 做電氣連接時，很重要的一點就是必須連接接線端子盒中的接地點(M4螺栓)，可通過合適的導線和系統的主接地線一起實現。
在線圈殼體的外部，有一個接地點(M4螺栓)，可確保閥和系統主接地線之間的等勢性；連接此點，從而確保實現EN 13463-1標準，強制驗證潛在易燃易爆氣體環境中各元件的等勢性(各元件之間的 大電阻需為100 Ω)。
在電氣接線的 后，必須重新拆開接線盒的蓋板，檢查蓋板座中的密封位置是否正確，并使用4.9-6 Nm的扭矩緊固4個M5的螺栓。
電氣連接必須按照ATEX標準中的規則說明進行。
電流過載保險絲和開關電壓峰值
每一個閥的上游，必須連接一根合適的保險絲 (根據IEC 60127標準， 大3 x)，或者連接一個作為短路保護的電動開關，帶短路以及熱瞬時跳 閘。保險絲的切斷功率必須超過或者和電源短路電流一致。保險絲或者保護電動開關必須放置在危險區域之外，或使用防爆遮蓋物進行保護。
為了保護閥連接的電器設備， 線圈中有一個保護電路，電感關閉時觸發，可減小電壓峰值。
意大利迪普馬DUPLOMATIC防爆電磁閥訂貨型號：
DS3KD2-TA/10V-R240K9T02/CM
DS3KD2-TA23/10V-R240K9T02/CM
DS3KD2-TB/10V-R240K9T02/CM
DS3KD2-TB23/10V-R240K9T02/CM
DS3KD2-S1/10V-R240K9T02/CM
DS3KD2-S2/10V-R240K9T02/CM
DS3KD2-S3/10V-R240K9T02/CM
DS3KD2-S4/10V-R240K9T02/CM
DS3KD2-S9/10V-R240K9T02/CM
DS3KD2-RK/10V-R240K9T02/CM
DS3KD2-SA1/10V-R240K9T02/CM
DS3KD2-SA2/10V-R240K9T02/CM
DS3KD2-SA3/10V-R240K9T02/CM
DS3KD2-SA4/10V-R240K9T02/CM
DS3KD2-SA9/10V-R240K9T02/CM
DS3KD2-SB1/10V-R240K9T02/CM
DS3KD2-SB2/10V-R240K9T02/CM
DS3KD2-SB3/10V-R240K9T02/CM
DS3KD2-SB4/10V-R240K9T02/CM
DS3KD2-SB9/10V-R240K9T02/CM
DS3KD2-TA/10N-D24K9T02/CM
DS3KD2-TA02/10N-D24K9T02/CM
DS3KD2-TA23/10N-D24K9T02/CM
DS3KD2-TB/10N-D24K9T02/CM
DS3KD2-TB02/10N-D24K9T02/CM
DS3KD2-TB23/10N-D24K9T02/CM
DS3KD2-S1/10N-D24K9T02/CM
DS3KD2-S2/10N-D24K9T02/CM
DS3KD2-S3/10N-D24K9T02/CM
DS3KD2-S4/10N-D24K9T02/CM
DS3KD2-S9/10N-D24K9T02/CM
DS3KD2-RK/10N-D24K9T02/CM
DS3KD2-SA1/10N-D24K9T02/CM
DS3KD2-SA2/10N-D24K9T02/CM
DS3KD2-SA3/10N-D24K9T02/CM
DS3KD2-SA4/10N-D24K9T02/CM
DS3KD2-SA9/10N-D24K9T02/CM
DS3KD2-SB1/10N-D24K9T02/CM
DS3KD2-SB2/10N-D24K9T02/CM
DS3KD2-SB3/10N-D24K9T02/CM
DS3KD2-SB4/10N-D24K9T02/CM
DS3KD2-SB9/10N-D24K9T02/CM



意大利迪普馬DUPLOMATIC液動方向控制閥DSA系列
板式安裝
DSA3 ISO 4401-03 (CETOP 03)
DSA5 ISO 4401-05 (CETOP R05)
技術參數 （在溫度50?C，油液粘度36 cSt條件下測得）
公稱流量 l/min 75 120
環境溫度范圍 ?C -20 / 50
油液溫度范圍 ?C -20 / 80
油液粘度范圍 cSt 10 ? 400
油液允許的 高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度 cSt 25
 DSA* 閥是氣動方向控制閥，提供三通或四通設計，并且具有各種可互換的閥芯，安裝面尺寸符合 ISO4401 (CETOP RP121H) 標準。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。
該閥可提供2位或者3位設計帶彈簧回位，或者2位帶機械回位。
外泄油口Y適用于(標準)規格ISO 4401-05 (CETOPR05) 。當T口回油背壓大于25 bar時，此油口必須連接。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液，使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
工作極限
圖中曲線反映了不同閥芯機能的流量限制和工作壓力之間的關系。數據測量按照ISO 6403 標準，使用了粘度為36 cSt的礦物液壓油，在溫度為50 ?C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可通過螺釘或者螺栓安裝在平面上。
如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC液壓換向閥訂貨型號：
DSA3-TA/12N
DSA3-S1/12N
DSA5-S1/20N


意大利迪普馬DUPLOMATIC電磁開關閥MDS3系列
疊加式
ISO 4401-03 (CETOP 03)
高工作壓力 350 bar
大流量 50 l/min
閥MDS3用于多流向切換，或者壓力閥選擇。
油道孔穿過整個閥體，并且由于其特殊設計，閥MDS3可以和所有符合 ISO 4401-03 (CETOP 03)標準的疊加閥一起安裝。
閥中與 P - T - A - B油路平行的特殊連接，使得不同的液壓原理構造很容易實現，并將壓降減小到了低值。
部分直流型號可選擇平穩換向特性。
技術參數 （在溫度50?C，油液粘度36 cSt條件下測得）
 大工作壓力：
油口 P - A - B  350bar
油口 T (直流型)  210bar
油口 T (交流型)  140bar
P - A - B 油口 大流量  50l/min
環境溫度范圍  -20 / 50?C
油液溫度范圍  -20 / 80?C
油液粘度范圍 10 ? 400 cSt
油液允許的 高污染等級 根據ISO 4406:1999 等級20/18/15
推薦油液粘度  25 cSt
重量：
單電磁鐵閥 1,5kg
雙電磁鐵閥  2kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液，使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
平穩換向
目前，平穩換向特性只在直流閥閥芯機能為 S12, SA12 和SB12時可以提供。
該閥通過降低閥芯的運動速度，實現液壓執行機構的平穩啟動和停止。換向時間和特性曲線受工作介質的粘度（受溫度影響）影響。此外，換向時間還會因為閥的流量和工作壓力而變化。
為了實現平穩換向的正確功能，必須確保電磁鐵鐵芯充滿油液。為了達到這個目的，我們建議在回油管T中安裝1-2bar的背壓閥。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可旋轉以適應可用的安裝空間。
直流電磁閥電流和功率消耗
不同型號直流線圈的電流和功耗值。采用交流電（50或者60 Hz）供電時，需通過整流電路實現，可使用帶橋式整流的“D”型插頭（見目錄49 000）。但需要考慮功率極限的下降。
安裝
該閥可在任意方向安裝。閥可通過螺釘或者螺栓安裝在平面上。
如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
電氣插頭
除了閥和插頭一起提供的K12型，電磁閥提供時都不帶插頭。帶K1型標準電氣連接的線圈(DIN 43650)，插頭可以單獨訂購。K7型的連接形式，相應的插頭不能單獨提供。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
MDS3-SA1/10N-D24K1
MDS3-SA12/10N-D24K1/F





意大利迪普馬DUPLOMATIC管式單向閥VD*-W*系列
高工作壓力 400 bar
管式單向閥VD*-W*帶“BSP”螺紋油口，適用于液壓管路中安裝。
該閥允許正向油液自由流動，反向禁止流動。
非工作狀態下，錐閥芯由彈簧保持關閉。當進油口“A”壓力大于彈簧壓力值和出油口“B”壓力值之和時，錐閥芯打開。
可提供8種規格， 大流量可達850 l/min，且可提供5種不同的開啟壓力。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
VD2-W* 油口1/4” 流量25 l/min 重量0,17kg  壓力400bar
VD3-W* 油口3/8” 流量40 l/min 重量0,26kg  壓力400bar
VD4-W* 油口1/2” 流量75 l/min 重量0,41kg  壓力400bar
VD5-W* 油口3/4” 流量125 l/min 重量0,6kg  壓力400bar
VD6-W* 油口1” 流量200 l/min 重量1,2kg  壓力320bar
VD7-W* 油口1 ?” 流量280 l/min 重量1,8kg  壓力320bar
VD8-W* 油口1 ?” 流量650 l/min 重量3,2kg  壓力320bar
VD9-W* 油口2” 流量850 l/min 重量4,8kg  壓力320bar

DUPLOMATIC流量控制閥RPC-3T3/43
