模擬量輸入

輸入通道

3路電流通道、3路電壓通道

輸入類型

電壓輸入，電流輸入

電壓量程（有效值）

默認400V（可定制，最大1000V）

電流量程（有效值）

默認100A（可定制1A、5A、10A、20A、30A、50A、60A、80A、100A、120A、150A、200A、250A、400A、500A）

輸出參數

相電壓、相電流、線電壓、有功功率、無功功率、視在功率、功率因數、總電度、 正向有功電度、正向無功電度、正向視在電度、輸入頻率、 三相總有功功率、三相總無功功率、三相總視在功率、三相總功率因數、三相總正相有功電度、三相總正相無功電度、三相總功率因數

采集信號

采集信號為電網標準交流信號，頻率不超過65Hz

采樣周期

采集50Hz工頻信號時40ms~1000ms可設；采集其他頻率信號500ms~1000ms可設

分辨率

16位

采集精度

2‰

電流互感器

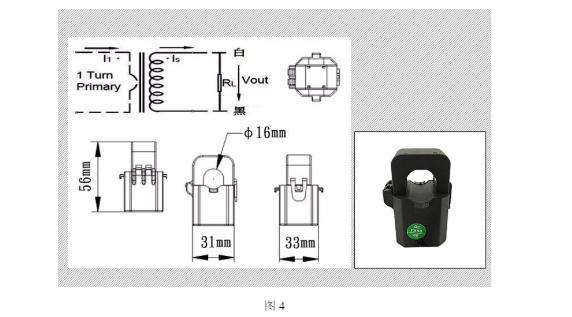

外置電流互感器，見1.5外置互感器說明

能量

帶能量存儲功能

二次互感

帶二次互感功能

隔離電壓

3000V

其他

通訊接口

10/100M 以太網

看門狗

通信看門狗

供電電壓

10V～30VDC

電源保護

電源反向保護

功耗

額定值0.75W @ 24VDC

操作溫度

-10℃～＋70℃

存儲溫度

-40℃～＋80℃
