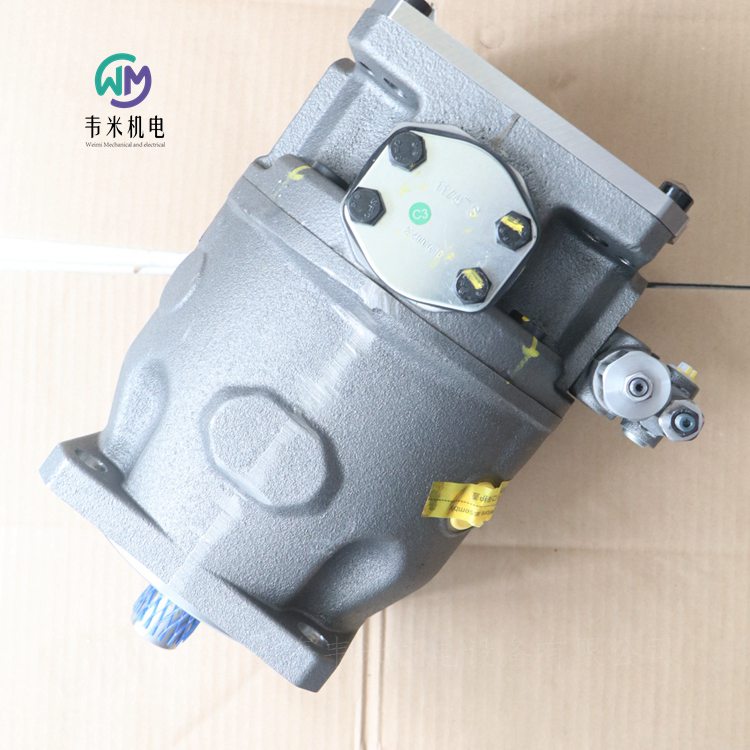

力士樂軸向柱塞泵AA10VSO71DRS/32R-VPB22U99-S2184，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH軸向柱塞變量泵
A10VSO 系列 32
——斜盤結構軸向柱塞變量泵，用于開式回路中的靜液壓傳動
——流量與傳動速度和排量成正比。
——可通過調節旋轉斜盤角度無級更改流量。
——已釋放了流體靜力的搖架軸承
——高壓油口上的測量傳感器鏈接
——底噪音等級
——低壓脈動
——高效率
——高度抗氣蝕、吸油壓力和殼體壓力峰值下降
——通用通軸驅動
液壓油
變量泵 A10VSO 在使用符合 DIN 51524 的 HLP 礦物油下運行。
有關選擇液壓油的注意事項
選擇液壓油時，應確保工作溫度范圍內的工作粘度處于佳范圍.
注意
部件任何部位的溫度均不可高于 90 ℃。在確定軸承粘度時，應將表中的溫差考慮在內。
液壓油的過濾
更精細的過濾可以提高液壓油的清潔度，從而延長軸向柱塞單元的使用壽命。
根據 ISO 4406，清潔度至少應維持在20/18/15 級。

DG – 兩點直動式控制
通過將外部控制壓力連接到油口 X，可以將變量泵的擺動角度設置為小。
這樣就可以直接給行程柱塞供油 ，同時必須確保小壓力 pSt ≥ 50 bar。
變量泵只可在 Vg min 和 Vg max 之間切換。
請注意，油口 X 所需的控制壓力直接取決于油口 B 的實際工作壓力pB。（參見控制壓力特性曲線）。
大允許控制壓力為280 bar。
DR – 壓力控制器
壓力控制器將泵出口的大壓力限制在變量泵的控制范圍內。變量泵僅提供執行器所需的液壓油量。如果工作壓力超過壓力閥處
設置的壓力設定值，則泵將調節至更小的排量以減少控制偏差。
——卸壓狀態的基本位置：Vg max。
——壓力控制設置范圍為1) 20 至 280 bar。標準設置為 280 bar。
DRG – 遠程壓力控制
對于遠程壓力控制，可以使用一個單獨布置的溢流閥來設置目標壓力。
為了實現遠程壓力控制，溢流閥可以通過外接管路連接至油口 X ，但該溢流閥不包含在 DRG 遠程壓力控制裝置的供貨范圍之內。
控制閥的標準壓差設置為20 bar。油口 X 處的先導流體量約為 1.5 l/min。如果需要其他設置（范圍在 10 到 22 bar 之間），請以明文形式注明。
作為獨立的溢流閥，我們推薦：
——直接控制式、液壓或比例電動且適用于上述先導流體量的溢流閥。
管路長不得超過 2 m。
——卸壓狀態的基本位置:Vg max。
——壓力控制設置范圍為1) 20 至 280 bar。
DRF/DRS – 壓力和流量控制
除了壓力控制功能之外，還使用可變節流孔（例如方向閥）來調節節流孔上游和下游壓差。這用于控制泵流量。無論壓力等級如何變化，泵的流量將等于執行機構實際所需的流量。壓力控制功能優先于流量控制功能。
注意
DRS 控制回路在 X 和油箱之間并無鏈接。所以必須能夠在閥系統中卸載 LS 先導管路。
由于具有沖洗功能，因此還須確保閥系統有足夠的能力卸載 X 管路。
——卸壓狀態的基本位置：Vg max。
——壓力控制設置范圍為1) 20 至 280 bar，
標準設置為 280 bar。
壓差 ?p
控制閥的標準壓差設置為 14 bar。油口 X 處的先導流體量約為 1.5 l/min。如果需要其他設置（范圍在 10 到 22 bar 之間），請以明文形式注明。
釋放至油箱油口 X 上的負載引起零行程（“備用”）壓力，這比規定壓差 ?p 高約 1 至 2 bar。系統影響未被考慮在內。
控制器數據
DR 壓力控制數據。
大流量偏差按照驅動轉速為 n = 1500 轉/分鐘進行測量。
LA...– 壓力、流量和功率控制
采用 DR(G) 配備的壓力控制。
采用 DR(G) 配備的壓力控制。
為了在工作壓力不斷變化的情況下保持恒定的傳動扭矩，需要改變擺動角及相應的軸向柱塞泵輸出流量，以便流出的流量和壓力保持不變。流量控制可能低于功率控制曲線。訂購時，請用明文說明工廠交貨時要設置的功率特性，例如在 1500 轉/分鐘時 20 kW。
控制器數據
有關 DR 壓力控制器的數據。
有關FR 流量控制器的數據。
先導流體消耗大約 5.5 l/min。
ED –電動液壓壓力控制
ED 閥通過規定的可變線圈電流設置為一定壓力。
當執行器（負載壓力）有變化時，控制柱塞的位置將改變。
在此，泵擺動角（流量）增加或降低，直至重新達到電動預設的調定壓力為止。
因此，泵只能輸送執行器可以接受的液壓油量。通過給定可變線圈電流，可以無級調節壓力。
當電線圈電流變?yōu)榱銜r(shí)，則可通過可調液壓切斷裝置將壓力限制為 pmax 。（在斷電時確保其余功能，例如用于風機控制）ED 控制的響應時間特性曲線已根據風機的應用經過優化。
ER –電動液壓壓力控制
ER 閥通過規定的可變線圈電流設置為一定壓力。
當執行器（負載壓力）有變化時，控制柱塞的位置將改變。
在此，泵擺動角（流量）增加或降低，直至重新達到電動預設的調定壓力為止。
因此，泵只能輸送執行器可以接受的液壓油量。通過給定可變線圈電流，可以無級調節壓力。
當線圈電流變?yōu)榱銜r(shí)，壓力將被限制為 pmin（備用）。
組合泵 A10VSO A10VSO
通過使用組合泵，可以帶有多個相互獨立的油路，無需副變速機構。
在訂購組合泵時，應將一個泵和第二個泵的型號代碼通過“ ” 結合在一起。
訂購示例：
A10VSO100DR/32R-VPB32UB8 A10VSO71DRF/32R-VSB22U00
允許使用兩個同尺寸的單級泵組合（雙聯泵），考慮大 10 g (= 98.1 m/s2) 動態質量加速度，無需額外的支撐架。
對于超過兩個泵的組合泵，必須計算安裝法蘭的允許質量扭矩。

安裝說明
一般
在調試和運行過程中，軸向柱塞單元必須始終充滿液壓油并排放空氣。若長期停用，也應考慮到上述注意事項。
特別是在“傳動軸向上/向下”安裝位置，必須徹底進行注油和排氣，否則會存在無油運轉等危險。
泵外殼內的殼體泄油必須通過位于高的泄油口排放到油箱。
如果多個設備的組合使用一個相同的泄油管路，則必須注意每個泵不超出相應的殼體壓力。共用的泄油管路尺寸設計必須能夠確保所有鏈接上的設備在任和運行狀態下，尤其是在冷啟動時，都不超出大允許的殼體壓力。如果無法做到這點，必要時應鋪設單獨的泄油管路。
為了獲得有利的噪音值，應使用彈性元件分離所有連接管路，并避免在油箱上方安裝。
在所有工況下，吸油管路和泄油管路必須通入油箱中低油位以下的位置。允許吸油高度 hS源自總壓力損失。但卻不得高于hS max = 800 mm。在操作過程中以及冷啟動過程中，油口 S 處的低吸油壓力（參見第 6 頁和第 8 頁上的技術數據）也不得低于此低值。
在設計油箱時，確保吸油管路和泄油管路
之間有足夠的距離。這可以防止加熱的回油流量被直接吸回至吸油管路。
在油箱上安裝
在油箱上方安裝意味著軸向柱塞單元安裝在油箱的低油位上方。為了防止軸向柱塞單元在位置 5 處排油，高差 hES min 必須至少為 25 mm。遵守大允許吸油高度 hS max = 800 mm。
油箱內安裝
油箱內安裝是指軸向柱塞單元安裝在油箱內部、低油位以下。軸向柱塞單元位于液壓油下方。軸向柱塞單元位于液壓油下方。如果低油位等于或低于泵的上部邊緣。帶有電氣部件(例如電子控制器、傳感器) 的軸向柱塞單元不能安裝在油箱的油位以下。
安裝提示
由于殼體的緊湊設計，必須用內六角凹頭螺釘固定軸向柱塞泵。請注意允許的高表面壓力必須符合VDI 2230。
此外，還需要注意緊固扭矩。

項目規劃注意事項
——A10VSO 泵設計用于開式回路。
——軸向柱塞單元的項目規劃、組裝和調試必須由合格人員進行。
——在使用軸向柱塞單元前，請完整閱讀相應的說明手冊。必要時，請向博世力士樂索取這些手冊。
——在完成終設計之前，請索取必須遵守的安裝圖。
——必須遵循此處給定的數據和說明。
——軸向柱塞單元的特性曲線可能會因不同的工作條件(工作壓力、油液溫度) 而有所變化。
——保養：按標準我們的軸向柱塞單元在供貨時均帶有長達 12 個月的養護保障。養護保障期在佳的保存條件下有效，這些保存條件必須在技術數據表 90312 或操作手冊中讀取。
——并非本產品的所有型號都獲準用于 ISO 13849 要求的安全功能。
——在使用電磁鐵時，取決于所應用的控制系統，使用者可能會受到電磁影響。如果使用直流通電，則電磁鐵不會產生電磁干擾，并且其運行不會受到電磁的干擾。如果用調制的直流（例如：PWM 信號）進行通電，則會有出現另一種屬性的可
能。機床制造商必須檢查電磁鐵對某些人員及對其他部件造成影響的可能性。
——壓力控制器并非對抗壓力超負荷的防護擔保。因此，在液壓設備中必須設有溢流閥。
——工作管路油口：
– 油口和固定螺紋設計用于大規定壓力。機器或系統制造商必須確保連接元件和管路的安全系數滿足規定的工作條件(壓力、流量、液壓油、溫度)。
– 工作管路油口和功能油口僅設計用于液壓管路。
安全提示
——運行期間及運行后不久，軸向柱塞元件（特別是電磁鐵）可能存在造成灼傷的風險。采取適當?shù)陌踩胧ɡ绱┓雷o(hù)服）
——控制設備的移動部件（如閥芯）在某些情況下會由于污染物（如組件中的不純液壓油、磨損殘?jiān)驓堄辔畚铮┒欢伦　?br />因此，軸向柱塞單元中的液壓油流量和扭矩的增加將無法再對操作員的規范做出正確響應。即使使用各種過濾元件（外部或內部流量過濾），也無法排出故障，僅能夠盡量減少風險。機器和系統制造商必須測試是否需要對機器的相關應用采取補救
措施，以將驅動執行器移至安全位置（如緊急停機），且根據需要，確保其正確執行。
德國力士樂REXROTH柱塞泵訂貨號和型號：
R902465472 AA10VSO140DRS/32R-VPB22U99
R902436353 AA10VSO100DRS/32R-VPB12N00-S1439
R902452707 AA10VSO45DFR1/32R-VPB12N00-S2655
R902452431 A10VSO71DRS/32R-VPB22U99-S2184
R902452431 AA10VSO71DRS/32R-VPB22U99-S2184
R902520810 AA10VSO71DRS/32R-VPB22U00E-S2184
R902449984 AA10VSO140DR/32R-VPB12N00

力士樂REXROTH葉片泵PV7-1X/25-30RE01MC0-16
液壓泵R900580383 PV7-1A/25-30RE01MC0-16
可調節泵，標稱尺寸30 cm?，壓力160 bar，適用于工業應用，開路
工業應用中的高可靠性。低噪音和脈動水平。由于具有高重復性的低滯后，因此具有的控制行為。可與力士樂其他泵靈活組合。
鑄鐵外殼
可變排量泵
用于開路的工業應用
帶NBR密封
產品特性
類型 變量
標稱尺寸[cm?] 30
壓力[bar] 160
體積流量[l/min] 54
旋轉方向 順時針方向的
軸端 帶鍵控彈簧的圓柱形直徑為B.25 mm，ISO 3019-2
固定 4孔安裝法蘭100B4HW，符合ISO 3019-2
壓力流體 HLP、HLPD、HVLP、HVLPD
密封件 NBR
重量[kg] 18.72


力士樂REXROTH葉片泵PV7-1X/16-30RE01MC0-08
R900533582 PV7-1A/16-30RE01MC0-08
可調節泵，標稱尺寸30 cm?，壓力80 bar，適用于工業應用，開路
工業應用中的高可靠性。低噪音和脈動水平。由于具有高重復性的低滯后，因此具有的控制行為。可與力士樂其他泵靈活組合。
鑄鐵外殼
可變排量泵
用于開路的工業應用
帶NBR密封
產品特性
類型 變量
標稱尺寸[cm?] 30
大壓力[bar] 80
大體積流量[l/min] 54
旋轉方向 順時針方向的
軸端 帶鍵控彈簧的圓柱形直徑為B.25 mm，ISO 3019-2
固定 4孔安裝法蘭100B4HW，符合ISO 3019-2
壓力流體 HLP、HLPD、HVLP、HVLPD
密封件 NBR
重量[kg] 15.43

力士樂REXROTH葉片泵PV7-1X/10-20RE01MC0-10
R900534143 PV7-1A/10-20RE01MC0-10
可調節泵，標稱尺寸20 cm?，壓力100 bar，適用于工業應用，開路
工業應用中的高可靠性。低噪音和脈動水平。由于具有高重復性的低滯后，因此具有的控制行為。可與力士樂其他泵靈活組合。
鑄鐵外殼
可變排量泵
用于開路的工業應用
帶NBR密封
產品特性
擠壓類型 變量
標稱尺寸[cm?] 20
壓力[bar] 80
體積流量[l/min] 36
旋轉方向 順時針方向的
軸端 帶鍵控彈簧的圓柱形直徑為20 mm，ISO 3019-2
固定 4孔安裝法蘭80B4HW，符合ISO 3019-2
壓力流體 HLP、HLPD、HVLP、HVLPD
密封件 NBR
重量[kg] 12.12

力士樂REXROTH直控式變量葉片泵
PV7...A
機座大小 06, 20
規格 10 … 25
組件系列 1X, 2X
大工作壓力 100 bar
大排量 25 cm?
大流量 36 l/min
極短的調節時間
低工作噪音
安裝和連接尺寸符合 VDMA 24560/1 和 ISO 3019-2
高效
使用壽命長
可變排量
型號 PV7...A 的液壓泵是具有可調節排量的直動式葉片泵。
基本上由殼體、蓋板、轉子、葉片、定子環、壓縮彈簧、螺釘 和控制板組成。
為限制大流量，該泵配有螺釘。
驅動轉子 在定子環中旋轉。在離心力的作用下，轉子 中的導向葉片 貼緊定子環的內滑動面。
吸油和排油過程
運輸液壓油所需的元件由葉片、轉子、定子、控制板和蓋板 組成。
轉子 旋轉時元件容積增加，且元件通過吸油通道填充液壓油。達到大元件容積后，元件將與吸油側分離。
如果轉子 進一步旋轉，則會建立與壓力側的連接，元件將會減少液壓油并通過壓力通道將其排出到系統中。
壓力控制
定子環由彈簧固定在初始偏心位置。系統中所需的大工作壓力是在調節螺釘 處通過彈簧設定。
因工作阻力而累積的壓力與彈簧力相反，作用于定子環內滑動面的壓力側。
如果已達到與設定的彈簧力相一致的壓力，則會向零位置方向推動定子環，使其離開偏心位置。流量確定為剛移除的設定值。若達到了彈簧處設定的峰值壓力，則泵幾乎會將流量控制為零。保持工作壓力，僅更換泄漏位置。這樣，液壓油的功率損耗和熱量即可保持為小。
PV7- 型號葉片泵的可調節排量有助于實現低脈動流量并可在下行控制過程中達到非常高的重復精度和低壓力峰值，這些均得益于其特殊設計。通過調整高度調節螺釘實現噪音優化，從而降低工作噪音。流體動力潤滑的滑動軸承確保長久使用壽命。
德國力士樂REXROTH葉片泵訂貨號和型號：
R900561857 PV7-11/06-10RA01MA0-05
R900561857 PV7-1X/06-10RA01MA0-05
R900563233 PV7-1X/06-10RA01MA0-10
R900919237 PV7-11/06-14RA01MA0-07
R900919237 PV7-1X/06-14RA01MA0-07
R900950953 PV7-20/20-20RA01MA0-10
R900950953 PV7-2X/20-20RA01MA0-10
R900950954 PV7-2X/20-25RA01MA0-05
R900950955 PV7-2X/20-25RA01MA0-10

力士樂REXROTH葉片泵PV7-1X/06-10RA01MA0-05
R900561857 PV7-1X/06-10RA01MA0-05
可調節泵，標稱尺寸10 ccm，壓力50 bar，適用于工業應用，開路
可靠性高。低噪音和低脈動水平。高效。控制器快速響應。
產品特性
類型 變量
標稱尺寸[cm?] 10
壓力[bar] 50
體積流量[l/min] 18
旋轉方向 順時針方向的
軸端 帶鍵控彈簧的圓柱形直徑為20 mm，ISO 3019-2
固定 4孔安裝法蘭80B4HW，符合ISO 3019-2
壓力流體 HLP、HLPD、HVLP、HVLPD
密封件 NBR
重量[kg] 5.12


力士樂REXROTH固定排量葉片泵
PVV
機座大小 1, 2, 4, 5
規格 18 … 193
組件系列 1X
大工作壓力 210 bar
大排量 193.4 cm?
大流量 285 l/min
固定排量
軸的液壓卸荷可延長軸承壽命
由于液壓卸載葉片導致的低磨損
低工作噪音
具備可更換式泵插件，便于維修
高效
可以選擇壓力油口的位置
順時針或逆時針驅動旋轉方向
傳動軸可選柱形軸或花鍵軸
雙泵
非常緊湊的結構
壓力油口位置可單獨進行選擇
型號 PVV 的液壓泵是具有恒定排量的葉片泵。在定子環 中運轉的轉子 位于傳動軸 的齒廓上。轉子所在的槽能夠容納在轉子旋轉產生的離心力作用下貼緊定子環內表面的葉片。排液器室側面由控制板密封。由于定子環的雙偏心設計，因此，在所有情況下，在兩個吸油腔體的反向存在兩個壓力腔，用于進行軸的液壓卸載。因此，其僅須傳遞扭矩。葉片在通路中通過吸油范圍進行部分卸載。此類卸載產生的磨損影響小，且確保高效。通過簡單拆除蓋板，可在無需自鐘形罩上拆除殼體 的情況下，拆除泵插件（包括轉子、葉片、定子環和控制板）。這樣可以實現對泵的快速維護和修理。
通過在一個萬向節軸上安裝兩個泵安裝套件來形成雙泵。油入口通過位于中心殼體的一個聯合吸油口實現。油出口分別由兩個泵安裝套件實現。對于前部泵安裝套件，壓力油口位于法蘭殼體內；對于背部泵安裝套件，壓力油口位于蓋板內。大型泵安裝套件始終位于法蘭殼體側。機座大小相同的泵安裝套件不能用作雙泵。
德國力士樂REXROTH葉片泵訂貨號和型號：
R900940633 PVV1-1X/018RA15UMB
R900947492 PVV2-1X/045RA15UVB
R900940587 PVV21-1X/040-018RA15DDMB
R900940260 PVV1-1X/027RJ15UMB
R900935466 PVV2-1X/068RA15DMB
R900941691 PVV2-1X/068RJ15DMB
R900939526 PVV1-1X/036RJ15UMB

力士樂REXROTH葉片泵PVV1-1X/036RJ15UMB
液壓泵R900939526 PVV1-1X/036RJ15UMB
恒定排量，標稱尺寸36 cm?，壓力210 bar，右轉，600-1800 min-1，安裝法蘭SAE-B
中壓泵。低噪音和低脈動水平。效率好。適用于工業應用。
鑄鐵外殼
定葉片泵
用于開路的工業應用
帶NBR密封
產品特性
類型 定量
標稱尺寸[cm?] 36
壓力[bar] 210
體積流量[l/min] 53
控件 沒有
電源電壓 24伏直流電
旋轉方向 順時針方向的
軸端 齒輪22-4，13T 16/32 DP，ISO 3019-1
固定 符合ISO 3019-1的2孔安裝法蘭101-2
標準 UAE
連接類型、工作連接 法蘭連接
壓力流體 HLP
密封件 NBR
重量[kg] 12.44

力士樂REXROTH固定排量葉片泵
PVQ
機座大小 1, 2, 4, 5
規格 18 … 193
組件系列 1X
大工作壓力 210 bar
大排量 193.4 cm?
大流量 285 l/min
固定排量
軸的液壓卸荷可延長軸承壽命
由于液壓卸載葉片導致的低磨損
低工作噪音
具備可更換式泵插件，便于維修
高效
可以選擇壓力油口的位置
順時針或逆時針驅動旋轉方向
傳動軸可選柱形軸或花鍵軸
雙泵
非常緊湊的結構
壓力油口位置可單獨進行選擇
型號 PVQ 的液壓泵是具有恒定排量的葉片泵。在定子環 中運轉的轉子 位于傳動軸 的齒廓上。轉子所在的槽能夠容納在轉子旋轉產生的離心力作用下貼緊定子環內表面的葉片。排液器室側面由控制板密封。由于定子環的雙偏心設計，因此，在所有情況下，在兩個吸油腔體的反向存在兩個壓力腔，用于進行軸的液壓卸載。因此，其僅須傳遞扭矩。葉片在通路中通過吸油范圍進行部分卸載。此類卸載產生的磨損影響小，且確保高效。通過簡單拆除蓋板，可在無需自鐘形罩上拆除殼體 的情況下，拆除泵插件（包括轉子、葉片、定子環和控制板）。這樣可以實現對泵的快速維護和修理。在結構設計方面，型號 PVQ 尤其適用于行走機械應用。控制板的特殊設計實現對轉子熱膨脹的補償并可應對壓力突變。由于控制板分為彈性盤 和蓋板，因此形成背壓腔，用于抵消排液器中的壓力。這樣可確保轉子和彈性盤之間的作用，從而實現佳容積效率。
通過在一個萬向節軸上安裝兩個泵安裝套件來形成雙泵。油入口通過位于中心殼體的一個聯合吸油口實現。油出口分別由兩個泵安裝套件實現。對于前部泵安裝套件，壓力油口位于法蘭殼體內；對于背部泵安裝套件，壓力油口位于蓋板內。大型泵安裝套件始終位于法蘭殼體側。機座大小相同的泵安裝套件不能用作雙泵。
德國力士樂REXROTH葉片泵訂貨號和型號：
R901061921 PVQ2-1X/045RA15UVB
R900932961 PVQ4-1X/098RA15UMC


力士樂REXROTH固定排量葉片泵
PVH
固定排量
機座大小 1, 2
規格 16 … 79
額定壓力 290 bar
大壓力 320 bar
排量 15.9 … 79.3 cm?
液壓平衡傳動軸的使用可獲得較長的軸承使用壽命
由于液壓卸載葉片導致的低磨損
低工作噪音
具備可更換式泵插件，便于維修
高效
吸油口位置可選
順時針或逆時針驅動旋轉方向
傳動軸可選柱形軸或花鍵軸
用途：
適用于具備較高工作壓力的驅動器，例如，壓彎機
型號 PVH 的液壓泵是具有恒定排量的葉片泵。在定子環 中運轉的轉子 位于傳動軸 的齒廓上。轉子所在的槽能夠容納在轉子旋轉產生的離心力作用下貼緊定子環內表面的葉片。排液器室側面由控制板密封。由于定子環的雙偏心設計，因此，在所有情況下，在兩個吸油腔體的反向存在兩個壓力腔，用于進行軸的液壓卸載。因此，其僅須傳遞扭矩。葉片在通路中通過吸油范圍進行部分卸載。此類卸載產生的磨損影響小，且確保高效。通過簡單拆除蓋板，可在無需自鐘形罩上拆除殼體 的情況下，拆除泵插件（包括轉子、葉片、定子環和控制板）。這樣可以實現對泵的快速維護和修理。



力士樂REXROTH四通型號的方向伺服閥
4WS.2E...
R900952165 4WSE2EM6-22/5B9ET315K17EV
規格 6
組件系列 2X
大工作壓力 315 bar
大流量 48 l/min
特征
用于控制位置、力、壓力或速率的閥
2 檔式伺服閥，帶機械反饋
第 1 級噴嘴/擋板放大器
用于底板安裝：孔圖按 ISO 4401
干燥的控制電機，液壓液不得弄臟電磁鐵間隙
也用作 3 通結構
無磨損控制閥芯復位元件
閥和集成控制電子元件已進行調節和測試
控制閥套上的壓力腔帶有間隙密封，因此無密封圈磨損
第 1 級的過濾器可從外部自由檢修
4WS(E)2EM 6-2X/…
此型號的閥門是電動操作式二級伺服方向閥，其油口安裝面符合 ISO 4401-03-02-0-05 標準。 它們主要用于控制位置、力、壓力或速率。
這些閥門由機電轉換器（力矩馬達）、液壓放大器（原理：噴嘴擋板）和套筒（第二級）中的控制閥芯（通過機械反饋連接到力矩馬達）組成。
力矩馬達線圈上的電氣輸入信號通過磁體產生作用于電樞的力，并與彈性管一起產生扭矩。這導致通過螺栓連接到彈性管的擋板從兩個控制噴嘴之間的中心位置移開，并且在控制閥芯的前側產生壓差。壓差導致閥芯改變位置，并導致壓力油口連接一個執行機構油口，同時，另一個執行機構油口連接到回流油口。
控制閥芯通過彎曲彈簧（機械反饋）連接到擋板或力矩馬達。閥芯的位置將改變，直到彎曲彈簧的反饋扭矩和力矩馬達的電磁扭矩達到平衡并且噴嘴擋板系統的壓差變?yōu)榱恪?br />因此，控制閥芯的行程和伺服閥的流量是與電氣輸入信號成比例來控制的。必須注意的是，流量取決于閥壓降。
用于外部控制電子元件的型號 4WS2EM 6-2X/…
外部控制電子元件（伺服放大器）操作閥門并放大模擬輸入信號（控制值），以便通過輸出信號以流量控制形式驅動伺服閥。
帶有 OBE 的型號 4WSE2EM 6-2X/…
要放大模擬輸入信號，需集成特別針對此閥類型進行過調整的控制電子元件。它們與位于力矩馬達蓋帽中的連接器相連接。
德國力士樂REXROTH伺服閥訂貨號和型號：
R900952166 4WSE2EM6-2X/10B9ET315K17EV

力士樂軸向柱塞泵AA10VSO71DRS/32R-VPB22U99-S2184
