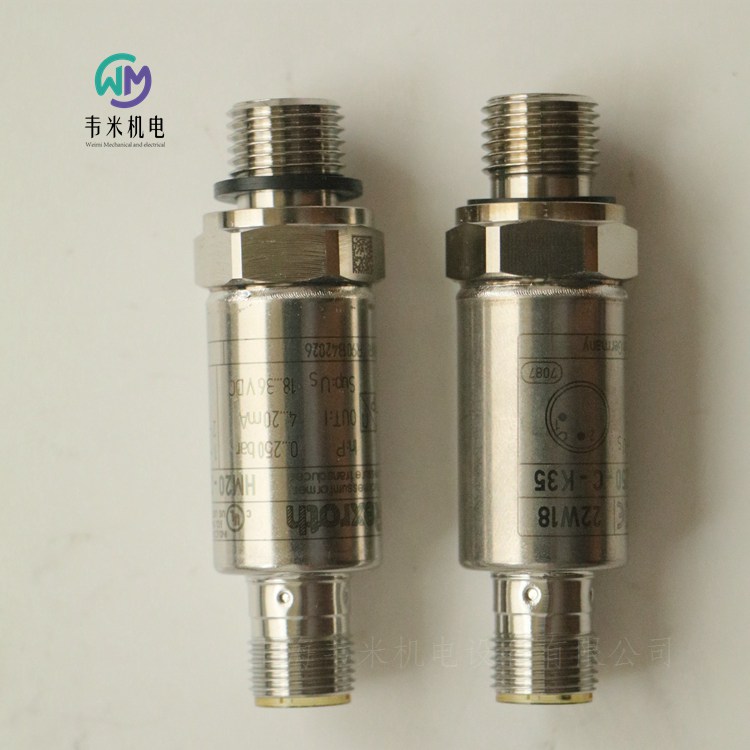

力士樂壓力傳感器現貨庫存R901342026 HM20-22/250-C-K35，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂適合液壓應用的壓力傳感器
HM20
組件系列 2X
測量液壓系統壓力
8 個測量范圍，大 630 bar
帶薄膜測量單元的傳感器
與介質接觸的組件由不銹鋼制成
高爆裂壓力，反向極性、過電壓和短路保護，確保操作安全
特性曲線誤差 <0.5 %
非重復性 <?0.05 %
環境溫度 –40 … 85 ?C
船用認證 DNV 適用于所有帶電流輸出的型號
力士樂REXROTH壓力傳感器訂貨信息：
HM20-2X/400-C-K35-N
1、類型
HM20 →測壓變換器
2、生產系列號
2X   →設備系列 20 到 29（20 到 29：安裝尺寸和插腳分配不變）
3、大壓力值
10   →10 bar
50   →50 bar
100  →100 bar
160  →160 bar
250  →250 bar
315  →315 bar
400  →400 bar
630  →630 bar
4、輸出類型
C    →電流輸出端 4 至 20 mA（獲得船用認證 DNV）
H    →電壓輸出端 0.1 至 10 V
5、插頭類型
K35  →設備插頭，4 針，M12 x 1
N   →節流元件（相當于 0.3 mm噴嘴）
電纜束或電纜插座不在供貨范圍內；請另行訂購
技術數據：
重量：0.06kg
額定溫度范圍：-25 … 80℃
環境溫度范圍：-40 … 85℃
存儲溫度范圍：-40 … 80℃
壓力介質：HL、HLP、HFC、氮?dú)猓ù笤试S 300 bar）
介質溫度范圍：-40 … 90℃
正弦試驗，符合 DIN EN 60068-2-6：10 ... 2000 Hz/大 10 g/10 個周期/3 個軸
噪音測試符合 DIN EN 60068-2-64：20 … 2000 Hz / 14 g RMS / 24 h / 3 個軸
運輸沖擊符合 DIN EN 60068-2-27：15 g/11 ms/3 個軸
壓力油口（確保徹底排氣）：螺紋連接 G1/4 符合 DIN 3852 形式 E
外殼材料：V4A (1.4404)、PEI、HNB
材料與測量元件的過程連接：1.4542 (17-4 PH / 630); 密封圈 NBR
節流元件：在過程連接的壓力通道中。相當于 0.3 mm 的噴嘴，可降低因壓力峰值或氣蝕等高動態效應而造成損壞的風險。
節流材料：1.4305
緊固扭矩：
液壓接口
<400 bar：20 … 25Nm
≥400 bar：25 … 30Nm
連接插頭（如果不存在擰緊扭矩規格，建議使用。）：0.6 … 1.5Nm
使用壽命：6 千萬加載次數或 60000 h
電磁兼容性 (EMC)
EN 61000-6-2 / EN 61326-2-3
EN 61000-4-2 靜電放電抗干擾性檢測：4 CD / 8 AD 帶有 BWK B（kV）
EN 61000-4-3 射頻電磁波抗干擾檢測：10V/m (80 … 2700 MHz)，帶有 BWK A
EN 61000-4-4 電性快速脈沖群抗干擾檢測：2 帶有 BWK B（kV）
EN 61000-4-5 浪涌雷擊測試：1 帶有 BWK B（kV）
EN 61000-4-6 HF conducted：10V (150 kHz … 80 MHz)，帶有 BWK A
EN 61000-4-8 電源頻率磁場抗干擾檢測 50/60 Hz：100A/m，帶有 BWK A
EN 61000-4-9 電源頻率磁場脈沖抗干擾檢測：1000A/m 帶有 BWK A
EN 61000-6-3 / EN 61326-2-3
EN 55016-2-1 干擾電壓檢測：0.15 … 30MHz（等級 B，EN 55022）
EN 55016-2-3 無線電干擾場強檢測：30 … 1000MHz（等級 B, EN 55022）
電氣連接：連接器，4 極 M12 x 1，外殼上
防護等級符合 EN 60529 標準：IP65 / IP67（如果使用的是適合且正確安裝的連接插頭。）
符合性：
CE：根據 EMC 指令
UKCA：根據 "UK EMC Regulations
輸入：
電源：：24V
電流消耗：≤ 12mA
絕緣電阻：> 100MΩ(500 VDC)
輸出：
輸出信號：
電流：4 … 20mA
電壓：0.1 … 10V
設置時間 (10 ... 90 %)：< 1ms
特性曲線誤差（在整體測量范圍內，包括非線性、滯后、零電位和端值偏差，符合 IEC 61298-2 規定的測量偏差要求）：< 0.5%
溫度系數
零位和范圍
額定溫度范圍內：< 0.1%/10 K
超出額定溫度范圍：< 0.2%/10 K
特定條件下的長期漂移（1 年）：< ? 0.1%
德國力士樂REXROTH壓力傳感器訂貨號和型號：
R901342022 HM20-20/050-C-K35
R901342022 HM20-21/050-C-K35
R901342022 HM20-22/050-C-K35
R901342024 HM20-21/100-C-K35
R901342025 HM20-21/100-H-K35
R901342025 HM20-22/100-H-K35
R901381345 HM20-21/160-C-K35
R901381347 HM20-21/160-H-K35
R901342033 HM20-21/400-C-K35
R901342035 HM20-21/630-C-K35
R901342036 HM20-21/630-H-K35
R901342026 HM20-22/250-C-K35
R901342027 HM20-21/250-H-K35
R901342027 HM20-22/250-H-K35
R901342033 HM20-22/400-C-K35
R901342022 HM20-2X/50-C-K35
R901342023 HM20-2X/50-H-K35
R901342023 HM20-22/050-H-K35
R901342024 HM20-2X/100-C-K35
R901342025 HM20-2X/100-H-K35
R901381345 HM20-2X/160-C-K35
R901381347 HM20-2X/160-H-K35
R901342026 HM20-2X/250-C-K35
R901342027 HM20-2X/250-H-K35
R901342029 HM20-2X/315-C-K35
R901342030 HM20-2X/315-H-K35
R901342033 HM20-2X/400-C-K35
R901342034 HM20-2X/400-H-K35
R901342024 HM20-20/100-C-K35
R901342025 HM20-20/100-H-K35
R901381345 HM20-20/160-C-K35
R901381347 HM20-20/160-H-K35
R901342026 HM20-20/250-C-K35
R901342027 HM20-20/250-H-K35
R901342029 HM20-20/315-C-K35
R901342030 HM20-20/315-H-K35
R901342033 HM20-20/400-C-K35
R901342034 HM20-20/400-H-K35
R901342034 HM20-22/400-H-K35
0811405545 HM18-1X/210-C-B/V0/0
0811405543 HM18-1X/210-C-R/V0/0
0811405541 HM18-1X/210-C-S/V0/0
0811405552 HM18-1X/210-D-R/V0/0
0811405531 HM18-1X/210-V-R/V0/0
0811405540 HM18-1X/210-V-S/V0/0
0811405559 HM18-1X/315-V-B/V0/0
0811405546 HM18-1X/350-C-B/V0/0
0811405544 HM18-1X/350-C-R/V0/0
0811405542 HM18-1X/350-C-S/V0/0
0811405553 HM18-1X/350-D-R/V0/0
0811405535 HM18-1X/350-N-B/V0/0
0811405557 HM18-1X/350-N-S/V0/0
0811405538 HM18-1X/350-N-S/V0/0
0811405532 HM18-1X/350-V-R/V0/0
0811405547 HM18-1X/350-V-S/V0/0
0811405556 HM18-1X/060-C-R/V0/0
0811405549 HM18-1X/060-C-S/V0/0
0811405533 HM18-1X/060-V-S/V0/0
0811405548 HM18-1X/100-C-S/V0/0
0811405537 HM18-1X/100-N-S/V0/0
0811405554 HM18-1X/100-V-S/V0/0
0811405539 HM18-1X/160-C-B/V0/0
0811405534 HM18-1X/200-N-B/V0/0
0811405536 HM18-1X/200-N-S/V0/0
HM17-1X/100-C/V0/0
HM17-1X/200-C/V0/0
HM17-10/100-C/V0/0
HM17-11/400-C/V0/0
HM17-10/200-C/V0/0
HM17-1X/050-F/V0/0
HM17-1X/100-H/V0/0
HM17-11/315-C/V0/0
HM17-11/450-C/V0/0
HM17-1X/250-H/V0/0
HM17-1X/400-C/V0/0
HM17-10/315-C/V0/0
HM17-1X/250-C/V0/0
HM20-11/100-C-K35
HM20-11/400-C-K35
HM20-1X/400-C-K35
HM20-1X/100-C-K35
HM20-10/250-C-K35
HM20-11/250-H-K35
HM20-11/400-H-K35
HM20-1X/400-H-K35
HM20-1X/100-H-K35
HM20-1X/250-H-K35
HM20-1X/250-C-K35
HM20-11/250-C-K35
HM20-11/100-H-K35
HM20-10/100-C-K35
HM20-10/100-H-K35
HM20-10/250-C-K35
HM20-10/250-H-K35
HM20-10/400-C-K35
HM20-10/400-H-K35
HM20-21/050-H-K35

力士樂REXROTH壓力傳感器 HM20-2X/250-H-K35
R901342027 HM20-22/400-H-K35
壓力傳感器，帶模擬輸出 0.1 … 10 V，壓力范圍 0 … 250 bar，4 針設備插頭 M12x1，A 編碼


力士樂REXROTH壓力傳感器 HM20-2X/400-H-K35
R901342034 HM20-22/400-H-K35
壓力傳感器，帶模擬輸出 0.1 … 10 V，壓力范圍 0 … 400 bar，4 針設備插頭 M12x1，A 編碼

力士樂REXROTH壓力傳感器HM20-2X/100-H-K35-N
R901342025 HM20-22/100-H-K35
R901342025 HM20-2X/100-H-K35
R901342025 HM20-2X/100-H-K35-N
壓力傳感器，帶模擬輸出 0.1 … 10 V，壓力范圍 0 … 100 bar，4 針設備插頭 M12x1，A 編碼，節流元件
動態壓力控制的短信號上升時間<1 ms。所有與介質接觸的部件均由不銹鋼制成。測量精度高，小于0.5%FS。出色的過載和爆裂性能。
薄膜測量池
模擬輸出0.1至10 V
液壓連接G1/4
壓力通道中的節流元件
設備插頭4針，M12x1，A編碼
產品特性
連接尺寸 外螺紋G1/4
產品系列 HM20
壓力[bar] 100
輸出信號 0.1至10 V
電源電壓 24伏直流電
電氣插頭 設備插頭4針，M12 x 1，編碼A
電氣連接說明 設備插頭4針，M12 x 1，編碼A，符合EN 61076-2-101
符合性說明 CE，電磁兼容性2014/30/EURoHS，指令2011/65/EU
壓力流體 HL、HLP、HFC、氮?dú)猓ㄗ罡?00巴）
密封 NBR
重量[kg] 0.07


力士樂REXROTH壓力變送器HM 20-2X/100-C-K35-N
R901342024 HM20-21/100-C-K35
R901342024 HM20-2X/100-C-K35
R901342024 HM20-2X/100-C-K35-N
壓力變送器，模擬輸出4.20 mA，壓力范圍0.100 bar，設備插頭4針M12x1 A編碼，節流元件
動態壓力控制的短信號上升時間<1 ms。所有與介質接觸的部件均由不銹鋼制成。測量精度高，小于0.5%FS。出色的過載和爆裂性能。
薄膜測量池
模擬輸出：4至20mA
液壓連接G1/4
壓力通道中的節流元件
設備插頭4針，M12x1，A編碼
產品特性
連接類型 外螺紋G1/4
壓力[bar] 100
輸出信號 4至20毫安
電源電壓 24伏直流電
電氣插頭 設備插頭4針，M12x1，A編碼
電氣連接說明 設備插頭4針，M12 x 1，編碼A，符合EN 61076-2-101
符合性說明 CE，電磁兼容性2014/30/EURoHS，指令2011/65/EU
壓力流體 HL、HLP、HFC、氮?dú)猓ㄗ罡?00巴）
海豹 NBR
重量[kg] 0.063

力士樂REXROTH壓力傳感器 HM 20-2X/160-C-K35-N
R901381345 HM20-23/160-C-K35-N
壓力傳感器，帶模擬輸出 4 … 20 mA，壓力范圍 0 … 160 bar，4 針設備插頭 M12x1，A 編碼，節流元件
信號上升時間短 < 1 ms 用于動態壓力控制。所有與介質接觸的部件均由不銹鋼制成。測量精度高 < 0.5% FS。出色的過載和爆裂行為。
薄膜測量池
模擬量輸出：4 … 20 mA
液壓接口 G1 / 4
壓力通道內的節流元件
4 針設備插頭，M12x1，A 編碼
連接圖 外螺紋 G1/4
壓力 [bar] 160
輸出信號 4 … 20 mA
電源電壓 24 VDC
電插頭 4 針設備插頭，M12x1，A 編碼
指示 否
電氣連接說明 4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101
符合性說明 CE - 電磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液壓油 HL,HLP,HFC,氮?dú)猓ǜ哌_(dá) 300 bar）
密封元件 NBR
重量 [kg] 0.0606

力士樂REXROTH壓力傳感器 HM 20-2X/100-C-K35-N
R901342024 HM20-22/100-C-K35
R901342024 HM20-23/100-C-K35-N
壓力傳感器，帶模擬輸出 4 … 20 mA，壓力范圍 0 … 100 bar，4 針設備插頭 M12x1，A 編碼，節流元件
信號上升時間短 < 1 ms 用于動態壓力控制。所有與介質接觸的部件均由不銹鋼制成。測量精度高 < 0.5% FS。出色的過載和爆裂行為。
薄膜測量池
模擬量輸出：4 … 20 mA
液壓接口 G1 / 4
壓力通道內的節流元件
4 針設備插頭，M12x1，A 編碼
連接圖 外螺紋 G1/4
壓力 [bar] 100
輸出信號 4 … 20 mA
電源電壓 24 VDC
電插頭 4 針設備插頭，M12x1，A 編碼
指示 否
電氣連接說明 4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101
符合性說明 CE - 電磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液壓油 HL,HLP,HFC,氮?dú)猓ǜ哌_(dá) 300 bar）
密封元件 NBR
重量 [kg] 0.063

力士樂REXROTH壓力傳感器 HM 20-2X/050-C-K35-N
R901342022 HM20-2X/050-C-K35
R901342022 HM20-22/050-C-K35
壓力傳感器，帶模擬輸出 4 … 20 mA，壓力范圍 0 … 50 bar，4 針設備插頭 M12x1，A 編碼，節流元件
信號上升時間短 < 1 ms 用于動態壓力控制。所有與介質接觸的部件均由不銹鋼制成。測量精度高 < 0.5% FS。出色的過載和爆裂行為。
薄膜測量池
模擬量輸出：4 … 20 mA
液壓接口 G1 / 4
壓力通道內的節流元件
4 針設備插頭，M12x1，A 編碼
連接圖 外螺紋 G1/4
壓力 [bar] 50
輸出信號 4 … 20 mA
電源電壓 24 VDC
電插頭 4 針設備插頭，M12x1，A 編碼
指示 否
電氣連接說明 4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101
符合性說明 CE - 電磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液壓油 HL,HLP,HFC,氮?dú)猓ǜ哌_(dá) 300 bar）
密封元件 NBR
重量 [kg] 0.0605

力士樂REXROTH壓力傳感器R901342024 HM 20-2X/100-C-K35-N
壓力傳感器，帶模擬輸出 4 … 20 mA，壓力范圍 0 … 100 bar，4 針設備插頭 M12x1，A 編碼，節流元件
信號上升時間短 < 1 ms 用于動態壓力控制。所有與介質接觸的部件均由不銹鋼制成。測量精度高 < 0.5% FS。出色的過載和爆裂行為。
薄膜測量池
模擬量輸出：4 … 20 mA
液壓接口 G1 / 4
壓力通道內的節流元件
4 針設備插頭，M12x1，A 編碼
壓力 [bar]  100
輸出信號  4 … 20 mA
電源電壓  24 VDC
電插頭  4 針設備插頭，M12x1，A 編碼
指示  否
電氣連接說明  4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101
符合性說明  CE - 電磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液壓油  HL,HLP,HFC,氮?dú)猓ǜ哌_(dá) 300 bar）
密封 NBR
重量 [kg]  0.063
