一、概  述

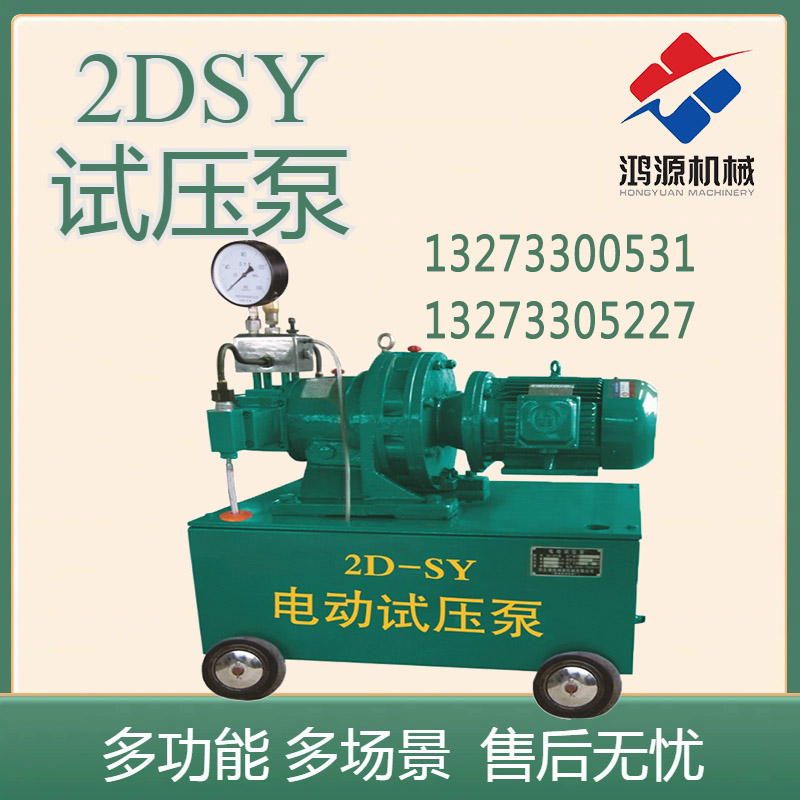

2D-SY50/100、2D-SY40/130型電動試壓泵是電動雙缸往復移動式試壓泵，主要是對壓力容器、化工設備、壓力儀表、管道閥門等做水壓、密封、強度和爆破試驗，及實驗室獲得高壓液體。實驗介質為水、運動粘度≤45mm2/s油類，或類似于水、油的液體。

二、結構特點

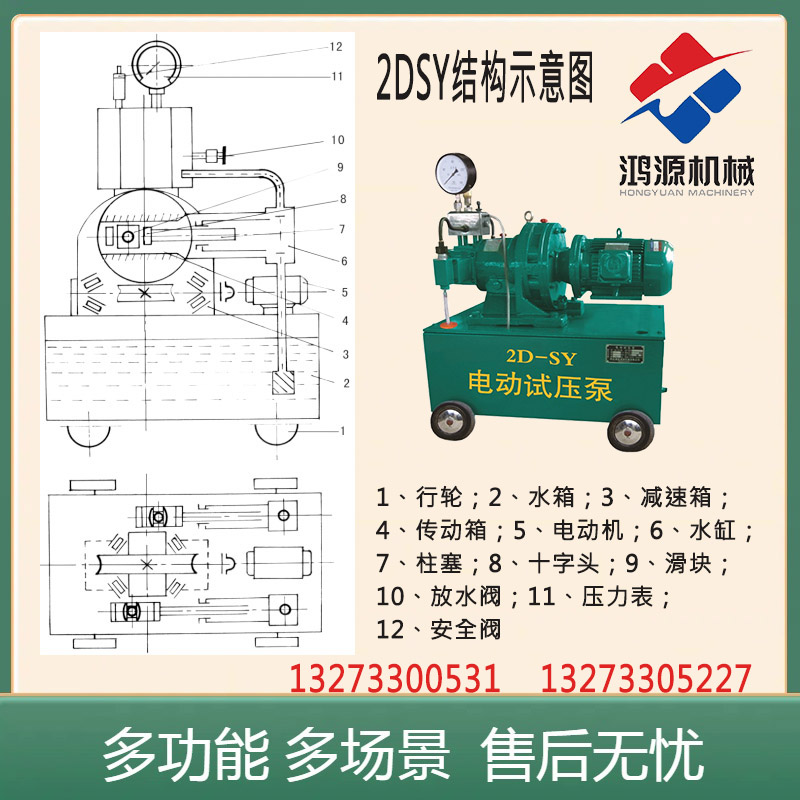

2D-SY50/100、2D-SY40/130型電動試壓泵，傳動部分采用臥式擺線針輪減速機，減速比為1：11。然后經主軸、偏心、滑塊機構，驅使十字頭在水平滑道內往復移動，帶動柱塞在水缸內的往復運動，以排出高壓液體。整個泵體部分置于水箱上方，并對置安裝，以便于拆裝水缸部分的易損件和其它維護工作，從而使整體結構緊湊，外觀造型大方。

高壓缸是試壓泵的關鍵部件，由柱塞副和閥系兩部分組成。其中高壓缸體、柱塞、密封件、閥芯與閥座為關鍵零件，閥芯與閥座為相互配合的偶件。

本泵為超高壓往復泵，不但有超高壓的工作性能，更重要的是在超高壓狀態下工作時的安全可靠性。兩缸排出的液體，通過集水管進入集水體，在集水體上方中部設置安全閥，可避免意外事故，安全閥不能作為溢流閥使用，出廠前已調好，嚴禁客戶自行調整。集水體上方設有卸壓閥，用于緊急情況卸壓，但不作為被試容器的卸壓用。在集水體上方裝有壓力表，為防止泵的脈動壓力影響表的讀視，表的下部設有阻尼裝置。

三、啟動運轉和注意事項

（一）準備工作

1、檢查泵減速箱內潤滑油油面高度，使其保持在油標的油線上。

2、檢查介質是否清潔，切忌使用含泥沙的污水，以免堵塞管路，磨損柱塞副和閥系。

3、檢查各連接螺栓是否牢固，檢查電路絕緣及安全情況。

（二）啟動運轉

1、開動電機，空車運轉檢查是否正常，泵的聲響、振動應無異常。

2、將被試容器與試壓泵的出口連接起來，大型壓力容器在試驗前先用清潔的試驗介質灌滿被試容器。

3、在電機作用下，兩柱塞往復運動，當被試容器充滿后，壓力徐徐上升。

4、達到所需壓力后，停車保壓到要求時間，檢查被試容器。

（三）在運轉過程中注意事項

1、泵在運轉過程中應無異常雜音；潤滑油允許溫升≤45℃。

3、如發現被試容器及泵本身有滲漏現象，應停泵檢修，排除滲漏。

4、要經常觀察柱塞的密封情況，滲漏滴數允許值為20滴左右，發現有嚴重滴漏現象，要隨時給予調整。但不允許調得過緊。

5、絕不允許在超過額定壓力下工作。
