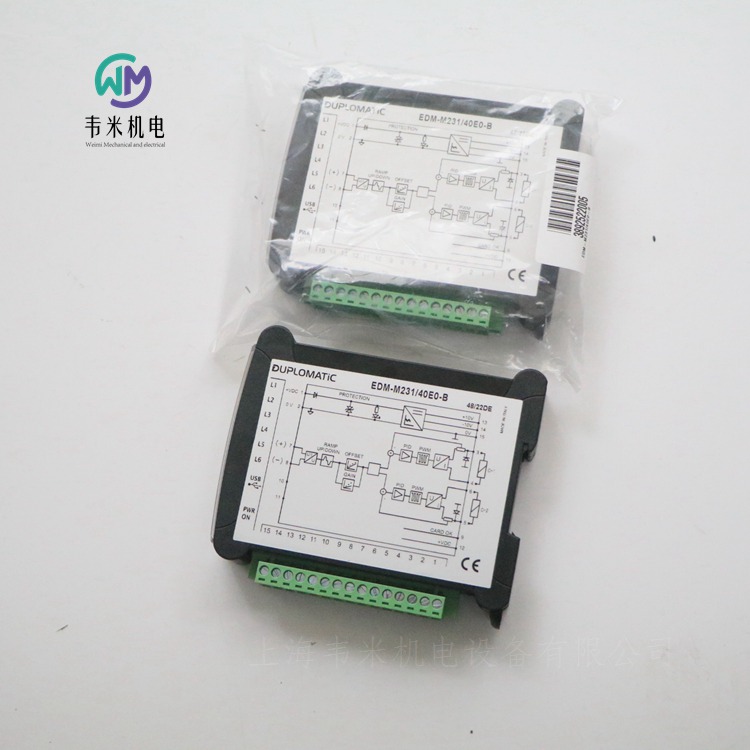

意大利迪普馬DUPLOMATIC數字放大器用于開環比例閥EDM-M*系列
EDM-M1 單電磁鐵
EDM-M2 雙電磁鐵
EDM-M3 兩個單電磁鐵獨立通道
導軌式安裝形式: DIN EN 50022
EDM-M*型卡是一種用于開環比例閥控制的數字放大器。其設計符合導軌式安裝形式：DIN?EN 50022。
該單元提供和參考輸入信號成比例的可變電流，不受溫度變化或者負載阻抗的影響。
電磁鐵電源的PWM特性減小了閥的滯環，從而優化了控制精度。該單元可提供三種主要形式，可控制單電磁鐵閥(M1)，雙電磁鐵閥(M2) 和兩個獨立通道控制兩個單電磁鐵閥(M3)。每個形式均可根據相應的閥，優化定制各種不同的 大電流規格和開關頻率(PWM)。
參數調節可通過前面板上的按鍵和顯示完成，或者通過RS232 或USB轉換器(EDMPC/20 軟件)，連接筆記本電腦實現。
電源電壓  10 - 30 V DC含波動值
所需功率  小20W - 大40W
輸出電流  小800mA - 大2600mA
電源電氣保護 過載超過33V 極性反轉
輸出電氣保護 短路
模擬量電氣保護 至30V DC 由于不正確的電源連接
可用參考輸入信號
0 - 10V 輸入阻抗 10-100 k?
?10V 輸入阻抗10-100 k?
4-20 mA 輸入阻抗  大500 ?
額外輸出口 ?10V DC至電源 50 50 mA至外部電位計
電磁兼容性 (EMC) 根據2004/108/CE 標準
外殼材料 熱塑性塑料聚酰胺
外殼尺寸  120 x 93 x 23mm
插頭 插入式接線端子帶緊固螺栓： 15針
工作溫度范圍 -20 / 70?C
質量  0,15kg

意大利迪普馬DUPLOMATIC放大板EDM-M*
功能說明
電源
放大板所需要的供電電源為10到30 V DC 之間(端子1和2)。
注意： 放大板的電源電壓值必須高于所控制電磁鐵的額定工作電壓。
電源電壓必須經過整流和濾波，并且 大允許波動在上述電壓范圍內。
卡所需要的功率由電源電壓值和供電電流 大值決定(取決于卡的型號)。 通常來說，所需功率的穩妥值可以認為是V x I的乘積。
例如： 卡的 大電流= 800 mA且電源電壓為24 V DC，則所需要的功率約為20W。如果卡的 大電流=1600 mA并且電源電壓為24 VDC，則所使用的功率等于38.5 W。
電氣保護
放大板具有防止超壓和極性反轉的功能。
輸出端有短路保護。
參考輸入信號
放大板可接受來自于外部發生器(PLC，CNC)，或者由卡本身供電的外部電位計，提供的電壓參考輸入信號0 - 10 V和? 10 V，以及電流參考輸入信號4 - 20 mA。相應的參考輸入值取決于卡的型號。
信號
供電指示(電源)
兩個紅色的顯示表示卡的電源：
亮 - 電源正常 不亮 - 無電源
閃爍 - 其他
放大板狀態輸出
放大板的狀態可通過位于針腳9 (參考零電源，針腳15)的“卡狀態輸出”進行檢測，帶220 K?負載阻抗， 大電流100 mA。若卡正常工作，此針腳處的電壓和電源相同；如果卡出現故障，輸出電壓為零。
故障包括：
低電壓 (低于10V)
短路
未連接線圈 如果針腳9的輸出過低，控制邏輯會禁止電源輸出供給電磁鐵。如果故障解除，放大板將會自動重啟。
調節
有兩種調節模式：參數觀測和參數編輯。一種模式可實時監測各控制值，包括兩個通道中需要的和可讀的電流值。二種模式可進行工作參數觀測和編輯。

參數觀測
放大板切換到參數觀測模式時，顯示的一個變化參數值為通道1的參考
輸入信號。
通過按鍵( )和(-)，可切換不同的參數。每選中一個參數時，它的名字縮寫將會出現約一秒鐘。
通過短暫地按下按鍵(E)，當前參數名會顯示約一秒鐘。
可選擇的參數包括：
U1: 通道1參考輸入信號:0 9,9V用于單電磁鐵4-20 mA；- 9,9/0/ 9,9 V用于雙電磁鐵4/12/20mA
C1:根據輸入信號，通道1所需要的電流，單位安培，范圍從0到3.0 A。
E1:通道1實際提供的電流，單位安培，范圍從0到3.0 A。
U2:通道2參考輸入信號：0 9,9V用于單電磁鐵4-20 mA；- 9,9/0/ 9,9 V用于雙電磁鐵4/12/20mA
C2:根據輸入信號，通道1所需要的電流，單位安培，范圍從0 到3.0 A。
E2:通道2實際提供的電流，單位安培，范圍從0到3.0 A。
所有提到的參數，均可從位于插頭前面板的兩位數字顯示觀測到。

參數編輯
按住鍵(-)1,5秒鐘以上，可從參數觀測模式切換到參數編輯模式，反之亦然。
在參數編輯模式中，和前述模式一樣，可通過短暫按下鍵( )和(-)，切換不同的參數。每選中一個參數時，它的名字縮寫將會出現約一秒鐘。 通過短暫地按下按鍵(E)，當前參數名會顯示約一秒鐘。 按住鍵(E)1,5秒鐘以上，參數名大約閃爍一秒鐘：通過按鍵( )和(-) ， 可修改參數值。每當這些按鍵中的一個被按下，相應值增大或者減小一個單位；按住按鍵不放，值可持續增大。
一旦編輯獲得所需要的值，通過按下按鍵(E)退出。此時，值存儲在EEPROM中，按鍵( )和(-)恢復其參數選擇功能。 一旦參數化循環完成，按住按鍵( )2秒以上，直至顯示開始閃爍， 所有參數都將被存儲到EEPROM中，并且重新回到參數觀測模式。

可選擇的參數包括：
G1: “I Max” 電流， 以毫安表示。
此參數設定了參考輸入信號為 大值 10 V (或者20 mA)時，供給通道1電磁鐵的 大電流。此參數用于限定閥控制的液壓尺寸 大值。
o1: “I Min” 電流， 以毫安表示。
此參數設定了參考輸入信號超出0,1 V (或者0,1 mA)的限制時，通道1電磁鐵的偏置電流。此參數用于清除閥的不靈敏區域(死 區)。
范圍 = I Max的0 - 50%
r1：“Max Ramp” - 斜坡時間，單位秒。 當參考輸入信號從零到100%變化時，該參數設定了通道1供給
電流從零到 大值所需的時間，反之亦然。此參數用于減慢閥的響應時間，以防輸入信號出現突變。
范圍 = 00 - 20 秒
u1: “Ramp Up” 上升斜坡時間，以斜坡時間r1的%進行表示。該參數設定了輸入信號從0到100%變化時，通道1的電流增大時間。
默認值 = 99%
范圍 = 00 - 99%
d1: “Ramp Dn” - 下降斜坡時間，以斜坡時間r1的%進行表示。該參數設定了輸入信號從100%到0變化時，通道1的電流減小時間。
默認值 = 99%
范圍 = 00 - 99%
G2: “I Max” - 電流， 以毫安表示。
此參數設定了參考輸入信號為 大值時，供給通道2電磁鐵的 大電流。
o2: “I Min” - 電流， 以毫安表示。
此參數設定了通道2電磁鐵的偏置電流。
范圍 = I Max的0 - 50%
r2: “Max Ramp” - 斜坡時間，單位秒。 當參考輸入信號從零到100%變化時，該參數設定了通道2供給
電流從零到 大值所需的時間，反之亦然。此參數用于減慢閥的響應時間，以防輸入信號出現突變。
范圍 = 00 - 20 秒
u2: “Ramp Up” 上升斜坡時間，以斜坡時間r2的%進行表示。該參數設定了輸入信號從0到100%變化時，通道2的電流增大時間。
默認值 = 99%
范圍 = 00 - 99%
d2: “Ramp Dn” 下降斜坡時間，以斜坡時間r2的%來進行表示。該參數設定了輸入信號從100%到0變化時，通道2的電流減小時
間。
默認值 = 99%
范圍 = 00 - 99%
Fr: “PWM Freq” - PWM，單位Hertz。 此參數用于設定控制電流的脈動頻率PWM。減小PWM能夠提 高閥的精度，但會降低調節穩定性。增大PWM能夠提高調節穩定性，但會增大滯環。
默認值 = PWM (根據卡的型號)
范圍 = 50 - 400Hz
U1 和 U2: 此參數表示設的量程范圍。
通過此參數(僅可通過軟件進行修改)，即使設低于10V，仍可保持同樣的分辨率。
例如：卡EDM-M121，帶10V指令且參數標準設定，輸出電流范圍1200 mA。如果“U” 的設定值為500，輸出電流范圍為600
mA。
如果卡被設定用于單電磁鐵閥，只有通道1 的參數可以觀測到。

安裝
此卡為導軌式安裝設計，符合DIN EN?50022形式。接線通過端子板完成，位于電子控制單元的底部。推薦截面積0.75 mm2，長度至20 m的電纜和截面積1.00 mm2 ，長度至40m的電纜，用于電源和電磁鐵連接。對于其他連接，推薦使用帶屏蔽護套的電纜，且僅卡側接地。
意大利迪普馬DUPLOMATIC放大板訂貨型號：
EDM-M212/30E1-B
EDM-M231/30E0-B
EDM-M31111/30E0-A
EDM-M31111/30E0-B
EDM-M31122/30E0-B
EDM-M212/30E0-B
EDM-M212/30E1-B
EDM-M231/31E0-B
EDM-M111/40E0-B
EDM-M112/40E1-B
EDM-M212/40E0-B
EDM-M212/40E1-B
EDM-M231/40E0-B

意大利迪普馬DUPLOMATIC節流閥MERS
疊加式
ISO 4401-03
 高工作壓力 350 bar
該閥是一種疊加式的不帶壓力補償?shù)牧髁靠刂崎y， 集成單向閥允許油液反向自由流動。其安裝面尺寸符合ISO 4401標準。該閥可通過螺栓或螺釘與其它符合CETOP 03標準的閥組合成疊加閥組，無需油管連接。
該閥還可以提供一種可逆形式 (G*型)。進油節流和出油節流的選擇，取決于其在帶O型圈安裝板上的安裝方向。
各型號閥均集成單向閥，允許油液反向自由流動（開啟壓力0,5 bar）。
通常供貨時帶六角調整螺釘。
結構
“SA”：控制由執行機構流入管路A的流量。
“SB”：控制由執行機構流入管路B的流量。
“D”： 分別控制執行機構兩腔的排出流量。（標準）
“RD”：分別控制執行機構兩腔的輸入流量。
“G*”：可逆型閥。
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
 大工作壓力 350bar
單向閥開啟壓力 0.5bar
控制管路 大流量 50l/min
自由管路 大流量 75l/min
?p10 bar時的 小控制流量 ≤0.060l/min
環境溫度范圍 -20 / 50℃
油液溫度范圍 -20 / 80?C
油液粘度范圍 10 ? 400cSt
油液允許的污染等級 根據 ISO 4406:1999等級 20/18/15
推薦油液粘度 25cSt
重量 1.3kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。
意大利迪普馬DUPLOMATIC節流閥訂貨型號：
MERS-RD/50
MERS-D/50
MERS-SA/50
MERS-SB/50

意大利迪普馬DUPLOMATIC節流閥
疊加式
ISO 4401-05 (CETOP 05)
工作壓力 350 bar
流量 120 l/min
該閥是一種疊加式流量控制閥，集成單向閥允許油液反向自由流動。其安裝面尺寸符合ISO 4401（CETOP RP 12H）標準。
該閥可通過螺栓或螺釘與其它符合ISO 4401-05（CETOP 05）標準的閥組合成疊加閥，無需油管連接。
通常供貨時帶沉頭內六角調整螺釘以及鎖緊螺母。逆時針旋轉，流量增加。
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
工作壓力 350bar
流量 120l/min
單向閥開啟壓力 0,5bar
環境溫度范圍 -20 / 50?C
油液溫度范圍 -20 / 80?C
油液粘度范圍 10 ? 400cSt
推薦油液粘度 25cSt
油液允許的高污染等級 根據 ISO 4406:1999等級 20/18/15
重量：
QTM5-SA, -SB, -RSA, -RSB  2.3kg
QTM5-D, -RD  2.5kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用FPM密封（代號V）。
意大利迪普馬DUPLOMATIC節流閥訂貨型號：
QTM5-D/10N/S


意大利迪普馬DUPLOMATIC節流閥
疊加式
ISO 4401-07 (CETOP 07)
工作壓力 350 bar
流量 250 l/min
該閥是一種疊加式流量控制閥，集成單向閥允許油液反向自由流動。其安裝面尺寸符合ISO 4401（CETOP RP 12H）標準。
該閥可通過螺栓或螺釘與其它符合ISO 4401-07（CETOP 07）標準的閥組合成疊加閥組，無需油管連接。
通常供貨時帶沉頭內六角調整螺釘以及鎖緊螺母。逆時針旋轉，流量增加。
結構
“SA”： 控制由執行機構流入管路A的流量。
“D”： 分別控制執行機構兩腔的排出流量。
各型號閥均集成單向閥，允許油液反向自由流動（開啟壓力0,7 bar）。
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
工作壓力  350bar
流量  250l/min
節流閥口關閉時的泄漏量  ≤ 0,5l/min
單向閥開啟壓力  0,7bar
環境溫度范圍  -20 / 50?C
油液溫度范圍  -20 / 80?C
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級  根據 ISO 4406:1999等級 20/18/15
推薦油液粘度  25cSt
重量：
QTM7-SA  7.35kg
QTM7-D  7.7kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用FPM密封（代號V）。
意大利迪普馬DUPLOMATIC節流閥訂貨型號：
QTM7-D/10N/S


意大利迪普馬DUPLOMATIC邏輯元件
LC* 插裝閥
ISO 7368 - DIN 24342
LP* 蓋板
LCM* 帶監測邏輯元件
ND 16 - 25 - 32 - 40 - 50 - 63
 高工作壓力 420 bar
邏輯元件是一類插裝閥，適合整體集成塊，可提供6種不同的規格。
邏輯元件可通過使用功能性緊湊式閥塊，實現復雜的液壓回路，具有大流量且低壓降的特點。
邏輯元件由插孔符合ISO7368 / DIN 24342的插裝閥和控制蓋板組成。蓋板包括插裝閥的控制油路；部分型號可安裝符合ISO4401-03標準的閥，以實現不同的控制功能。在閥座5中插入密封，可獲得一種低泄漏型。
— 插裝閥由閥套，錐閥芯和復位彈簧組成。錐閥芯可使用標準型，也可以采用帶阻尼孔型，該結構適用于閥開啟和關閉時流量平緩控制。
— 有兩種不同類型的插裝閥可供選擇
- Q型: 此閥用于流量和方向控制，或者作為單向閥使用。
A1 - 閥座的面積，定義為參考面積= 1
A3 - 閥套的內圈面積
A2 - 為A3 - A1的面積差
面積比A1/A3為1/1,66。
當作用于面積A1或者面積A2 的壓力高于作用于面積A3的壓力時，閥開啟。
- P型：此閥用于壓力控制。
該閥面積A1和A3相等且只允許流向從A到B。
— LCM*是帶監測的邏輯元件，用于方向控制、先導以及作為單向閥使用。此類閥經過T?V認證?？商峁┮?guī)格DN 16, 25, 32, 40和50。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封。對于HFDR 油液，使用FPM 密封（代號V）。

技術參數 (插裝閥帶蓋板)
LC插裝閥 大工作壓力  420bar
DP*, DPE*, DF1, DF2, LCM型蓋板 大工作壓力限制  350bar
環境溫度范圍  -20 / 50℃
油液溫度范圍  -20 / 80℃
油液粘度范圍  10 ? 400cSt
油液允許的污染等級  根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt

插裝閥蓋板功能描述：
1、R型蓋板，方向控制和單向閥功能，外部先導X：
插裝閥先導控制通過X口實現，可由安裝面提供或者1/4" BSP管式連接。
ND 40和ND 50規格，外部先導功能可通過使用D型蓋板實現，須配合盲板使用，代碼1950751 (需單獨訂購)。
2、D型蓋板，方向控制和單向閥功能：
插裝閥先導控制通過電磁閥DS3-TA實現(需單獨訂購)
電磁閥斷電= A ? B 無流量
電磁閥得電 = A ? B 自由流動
3、DZ型蓋板，方向控制，且可作為油路中其它插裝閥的先導控制：
DZ型蓋板可以為其自身的插裝閥提供先導控制，同時也可以為與先導油路Z1和Z2連接的其它插裝閥提供控制。
先導電磁閥DS3-S10須單獨訂購
4、DF1型蓋板，方向控制和單向閥功能，雙重先導：
DF1型蓋板通過X和Z1口提供雙重先導控制。
先導電磁閥DS3-TA須單獨訂購。
電磁閥斷電 = A?B 無流量
電磁閥得電 = A → B 自由流動， B → A 無流量。
5、DF2型蓋板，方向控制和單向閥功能，兩路先導優先控制選擇：
插裝閥可同時從X和Z1管路獲取先導控制油。
 集成在蓋板中的梭閥，可以自動選擇具有較高壓力的管路作為先導控制管路 (優先管路)。
先導電磁閥DS3-TA須單獨訂購。
電磁閥斷電 = A ? B 無流量
電磁閥得電 = A ? B 自由流動
6、Q型蓋板，流量控制功能：
通過蓋板的行程限制器實現流量控制功能。
 為了獲取更好的流量控制并防止閥座磨損，通常與QD4型的插裝閥配合使用。
7、DP* 型蓋板，壓力控制功能：
蓋板集成了溢流閥，實現壓力控制功能。
 大調整壓力 DP4 = 140 bar - DP6 = 350 bar
頂部盲板1950591須單獨訂購。
通過電磁閥DS3-SA2實現帶電氣卸荷的壓力控制功能。
(電磁閥需要單獨訂購)
- 電磁閥斷電 =  小壓力下卸荷
- 電磁閥得電 = 通過集成溢流閥實現壓力控制
通過電磁閥DS3-S2實現帶電氣卸荷和兩級壓力的壓力控制功能。電磁閥需單獨訂購。
MCI*-SAT/10 (適用于規格16, 25和32 - 需單獨訂購)和MCD*-SAT (適用于規格40, 50和63 - 需 單獨訂購 )
電磁閥斷電 =  小壓力下卸荷
電磁閥a電磁鐵得電 = 通過集成在蓋板中的溢流閥實現壓力控制
電磁閥b電磁鐵得電 = 通過溢流閥 (MCI*或者M(jìn)CD*)實現壓力控制
通過電磁閥DS3-S3實現帶電氣卸荷和三級壓力的壓力控制功能。 (電磁閥需單獨訂購),
MCI*-DT/10 (適用于規格16, 25和32 - 需單獨訂購)和MCD*-DT/51 (適用于規格40和50 - 需單獨訂購)
電磁閥斷電 = 通過集成在蓋板中的溢流閥實現壓力控制。
電磁閥a電磁鐵得電 = 通過b端溢流閥實現壓力控制。
電磁閥b電磁鐵得電 = 通過a端溢流閥實現壓力控制。
8、DPE* 型蓋板，壓力控制功能：
通過比例溢流閥PRED3實現壓力控制功能
(比例閥需單獨訂購，見樣本81 210).
-  大調整壓力 DPE4 = 140 bar - DPE6 = 350 bar
- 比例閥斷電 =  小壓力處卸荷
- 比例閥得電 = 由比例閥實現壓力控制

帶監測的邏輯元件
帶監測的邏輯元件由方向功能的插裝閥和內置電感式接近傳感器的蓋板組成。
PNP型傳感器觸點閉合代表 A?B無流量。
帶監測邏輯元件LCM*，在自愿的基礎上，經過T?V檢測，并且符合如下標準的應用要求：
? UNI EN ISO 4413:2012 - 液壓傳動 – 系統及其元件的通用規則和安全要求
? UNI EN 12622:2014 - 機床安全 - 液壓折彎?rùn)C(jī)
? UNI EN 693:2001 A2:2011 - 機床 – 安全 – 液壓機
? UNI EN 201:2010 - 塑料和橡膠機械 - 注塑機 - 安全要求
? UNI EN 422:2009 - 橡膠和塑料機械 – 安全要求
功能描述
1、方向控制和單向閥功能的D型蓋板機能符號：
插裝閥先導控制通過電磁閥DS3-TA實現 (需單獨訂購)
電磁閥斷電 = A → B 無流量
電磁閥得電 = A ? B 自由流動
先導控制通過連接板實現， 代碼1950751，需單獨訂購。
2、方向控制和為其他插裝閥提供先導的Z型蓋板機能符號：
插裝閥先導控制通過座式電磁閥DT03-3A實現 (需單獨訂購 )。 符合ISO 4401-03標準的DN6型油路板 (代碼0294329)可以阻止兩油路互相流通，從而實現無泄漏或者自由流動。
電磁閥斷電 = 密封無泄漏 - A ? B 無流量
電磁閥得電 = A ? B 自由流動
先導控制通過連接板實現，代碼1950751，需單獨訂購。
意大利迪普馬DUPLOMATIC插裝閥和蓋板訂貨型號：
LP16DZ/20N


意大利迪普馬DUPLOMATIC電氣控制快/慢速切換閥RLM3
疊加式
ISO 4401-03
 高工作壓力 250 bar
RLM3型閥是一種緊湊型集成閥，通過電磁閥的開/關控制來實現流量的快/慢速切換。流量調節通過RPC1 型流量控制閥實現，具有6種調整范圍。
快/慢速切換是通過KT08型插裝式電磁座閥來實現的。
該閥為疊加式，其安裝尺寸符合ISO 4401標準。
RLM3型閥可安裝于符合ISO 4401-03標準的電磁換向閥下，無需油管連接，實現對執行機構的方向和速度控制。
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
 大工作壓力  250bar
控制管路大流量  1 - 4 - 10 - 16 - 22 - 30l/min
自由流動管路大流量 65l/min
小控制流量  0,025l/min
環境溫度范圍 -20 / 50℃
油液溫度范圍 -20 / 80?C
油液粘度范圍 10 ? 400cSt
油液允許的污染等級 根據 ISO 4406:1999等級 20/18/15
推薦油液粘度 25cSt
重量  3.1kg
結構
結構“A”：執行機構A腔出油控制。
結構“T”：電磁換向閥泄油管路T雙向速度控制。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。
電磁鐵
電磁鐵由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。線圈通過螺紋環固定在鐵芯上，可旋轉以適應可用的安裝空間。
直流或交流的同類型不同電壓的線圈具有互換性，更換時無需拆下鐵芯。
電磁閥供貨時不帶電氣插頭。標準電氣插頭K1型可單獨訂貨。K2, K7和K8型式的電氣插頭不能單獨訂購。
意大利迪普馬DUPLOMATIC流量控制閥訂貨型號：
RLM3A-A10/10N-R230K1


意大利迪普馬DUPLOMATIC流量控制閥RPC1
帶壓力及溫度補償
板式安裝ISO 6263-03
 高工作壓力 250 bar
RPC1型閥是一種帶壓力和溫度補償?shù)牧髁靠刂崎y。
通過旋轉帶有刻度的調節旋鈕，來改變節流口的開口大小從而調節流量。調節旋鈕可用螺釘鎖緊在任意位置。調節旋鈕的調節圈數為三圈，根據需要也可以是一圈，其型號為RPC1*/M。
從0.5 l/min到30 l/min，可提供7種不同的流量調節范圍。
技術參數 （在溫度 50?C，油液粘度 36 cSt條件下測得）
大工作壓力 250bar
小壓差（A-B） 10bar
單向閥開啟壓力 0,5bar
小控制流量 0,5-1-4-10-16-22-30l/min
小控制流量（對于流量0.5,1和4l/min）0,025l/min
自由流動方向大流量 40l/min
環境溫度范圍 -20 / 50℃
油液溫度范圍 -20 / 80?C
油液粘度范圍 10 ? 400cSt
油液允許的污染等級 根據 ISO 4406:1999等級 20/18/15
油液允許的高污染等級（流量 < 0,5 l/min）根據 ISO 4406:1999 等級 18/16/13
推薦油液粘度 25cSt
重量  1.3kg
旋鈕調節圈數
RPC1  3圈
RPC1-*/M  1圈
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。
壓力補償
該閥串接了2個節流口，一個節流口的開口度可通過旋鈕調節；二個節流口的先導控制分別來自于一個節流口的上游和下游壓力，從而始終保持可調節流口前后的壓差恒定。在這種情況下，當閥的進出口壓差為 大值時，閥的流量值保持恒定，且誤差在 大控制流量的 ? 2%范圍內。
溫度補償
該閥溫度補償?shù)墨@得是基于油液通過薄壁節流口，其流量變化不受油液粘度變化影響的原理。在控制流量小于0.5L/min且溫差在50 ?C時，實際流量值比設定流量值增加約13%。在大流量情況時，在上述相同溫差下，實際流量比 大控制流量增加約4%。
反向自由流動
RPC1型閥可根據需要，訂購帶集成單向閥形式，允許油液沿B→A反向流動，此時閥的型號為RPC1-*/CT。
RPC1-*/CTX
該閥通常用作進口控制，安裝在方向閥后。先導連接口P口將補償器保持在閉合位置，從而避免當油液剛進入閥時的初始速度突變。
意大利迪普馬DUPLOMATIC流量控制閥訂貨型號：
RPC1-0,5/CT/41
RPC1-16/CT/41
RPC1-16/CT/42
RPC1-4/CT/41
RPC1-1/CT/41
RPC1-10/CT/41
RPC1-30/CT/41
RPC1-22/CT/41
RPC1-22/T3/M/41
RPC1-4/T3/M/41
RPC1-16/CT/43
RPC1-4/CT/43



意大利迪普馬DUPLOMATIC流量控制閥RPC*
帶壓力及溫度補償
板式安裝
RPC2 ISO 6263-06 (CETOP 06)
RPC3 ISO 6263-07 (CETOP 07)
RPC* 型閥是一種帶壓力和溫度補償?shù)牧髁靠刂崎y。
通過旋轉帶有刻度的調節旋鈕，來改變節流口的開口大小從而調節流量。調節旋鈕可用螺釘鎖緊在任意位置。
流量調整通過調節旋鈕實現，可轉動圈數為6圈，由轉數指示器顯示。根據需要，也可選用旋轉圈數為1圈的閥，其型號為RPC*/M。
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
RPC2系列
大工作壓力    320bar
單向閥開啟壓力  0,5bar
小壓差（E-U）10bar
大控制流量  22 - 38 -70 l/min
小控制流量  0,050l/min
重量  3,6kg
RPC3系列
大工作壓力 250bar
單向閥開啟壓力  0,5bar
小壓差（E-U）12bar
大控制流量 100 - 150l/min
小控制流量 0,120 l/min
重量  7,8kg
環境溫度范圍 -20 / 50?C
油液溫度范圍 -20 / 80?C
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
壓力補償
該閥串接了2個節流口，一個節流口的開口度可以通過旋鈕調節；二個節流口的先導控制分別來自于一個節流口的上游和下游壓力，從而始終保持可調節流口前后的壓差恒定。在這種情況下，當閥的進出口壓差為大值時，閥的流量值保持恒定，且誤差在大控制流量的? 3%范圍內。
溫度補償
在一個節流口處裝有一個溫度敏感器件，當油液粘度因溫度變化而變化時，通過它來感應溫度變化，并調節閥芯位置來保持流量恒定。設定流量的波動范圍在閥大可控流量的? 2,5%之間。
反向自由流動
RPC*型閥根據需要可訂購集成單向閥形式，允許油液反向自由流動。此時閥的型號為RPC*-CT。
行程補償
為了避免油液剛開始進入執行機時發生速度突變，RPC型閥可帶有專門的調節器來控制行程補償，以預防不可控制的運動發生。在訂貨型號上增加RC來表明需要行程補償調節器。
意大利迪普馬DUPLOMATIC流量控制閥：
RPC2-CTS/31
RPC2-CTN/31
RPC-2T3/31
RPC2-T3/31
RPC-3T3/43


意大利迪普馬DUPLOMATIC三通流量控制閥RPC1-T3
帶壓力及溫度補償
板式安裝ISO 6263-03
 高工作壓力 250 bar
該閥為帶溫度及壓力補償?shù)娜髁靠刂崎y，用于控制進入執行機構的流量和泄油，當流量大于系統要求，而不是系統壓力達到溢流閥設定值時，多余流量流回油箱。
流量調整通過調節旋鈕實現，其轉動圈數為3圈，轉數可由指示器顯示。根據需要，也可以選用旋轉圈數為1圈的閥，其型號為RPC1*/M。 — 在調節范圍內，調節旋鈕可由鎖緊螺釘鎖定在任意位置。
術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
大工作壓力 250bar
小壓差（A-B） 12bar
單向閥開啟壓力 0,5bar
小控制流量 1 - 4 - 10 - 16 - 22l/min
小控制流量（對于流量1l/min和4l/min）0,035l/min
自由流動方向大流量 40l/min
環境溫度范圍 -20 / 50℃
油液溫度范圍 -20 / 80?C
油液粘度范圍 10 ? 400cSt
油液允許的污染等級 根據 ISO 4406:1999等級 20/18/15
油液允許的高污染等級（流量小于0,5 l/min）根據 ISO 4406:1999 等級 18/16/13
推薦油液粘度 25cSt
重量  1.5kg
旋鈕調節圈數
RPC1  3圈
RPC1-*/M  1圈
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。
壓力補償
該閥串接了2個節流口，一個節流口的開口度可通過旋鈕調節；二個節流口的先導控制分別來自于一個節流口的上游和下游壓力，從而始終保持可調節流口前后的壓差恒定。在這種情況下，當閥的進出口壓差為 大值時，閥的流量值保持恒定，且誤差在 大控制流量的? 2%范圍內。
溫度補償
該閥溫度補償?shù)墨@得是基于油液通過薄壁節流口，其流量變化不受油液粘度變化影響的原理。在控制流量小于0.5L/min且溫差在50 ?C時，實際流量值比設定流量值增加約13%。在大流量情況時，在上述相同溫差下，實際流量比 大控制流量增加約4%。

意大利迪普馬DUPLOMATIC雙向節流閥RS*
序列號 30
螺紋油口
插裝式
 RS* 和 RS*-I 型閥是一種用于管路安裝的節流閥，它可直接安裝在管路中，或通過螺紋插裝孔安裝在集成塊上。
轉動圓柱形閥內的錐形節流閥桿來調節流量，具有良好的流量調整線性度。
在完全關閉狀態下具有良好的密封性能，因此也可作為流量關斷閥使用。
供貨時該閥裝有調節旋鈕，可以按照工作要求通過調節螺釘來使調節旋鈕鎖定在任意位置。
閥型號 RS2
油口螺紋尺寸BSP  1/4”
公稱流量 15l/min
重量 0.2kg
環境溫度范圍-20 / 50 ?C
油液溫度范圍-20 / 80 ?C
油液粘度范圍10 ? 400 cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度25 cSt
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
意大利迪普馬DUPLOMATIC雙向節流閥訂貨型號：
RS2/30
RS3/30
RS4/30/V
RS4-I/30
RSN4/30

DUPLOMATIC數字放大器用于開環比例閥EDM-M231/40E0-B
