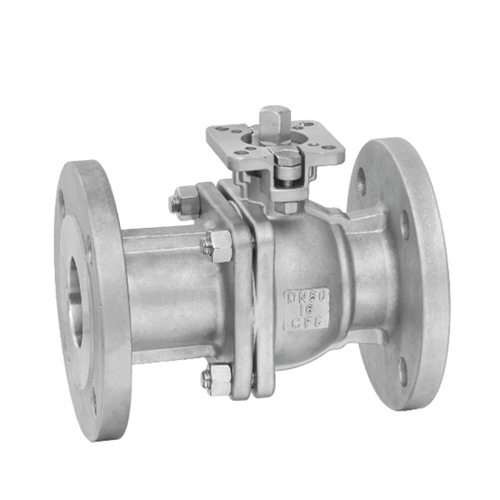

執行標準

設計與制造按照結構長度按照法蘭尺寸按照試驗和檢驗按照

GB12237-89GB/12221 -89JB/T82.1-94GB/T13927-92

性能規范

公稱壓力PNPN16.25MPa

強度試驗壓力PT2.4/3.8MPa

低壓氣密封試驗壓力0.6MPa

高壓密封試驗壓力1.8/2.8MPa

適用介質Q41F-(16~25)CQ41F-(16~25)PQ41F-(16~25)R

水、油品、氣醋酸類

適用溫度-40℃~180℃

材料列表

零件名稱Q41F-(16~25)CQ41F-(16~25)PQ41F-(16~25)R

閥體WCBZG1Cr18Ni9Ti CF8ZG1Cr18Ni12Mo2Tl CF8M

閥蓋WCBZG1Cr18Ni9Ti CF8ZG1Cr18Ni12Mo2Tl CF8M

球體1Cr18Ni9Ti 3041Cr18Ni9Ti 3041Cr18Ni12Mo2Ti 316

閥桿1Cr18Ni9Ti 3041Cr18Ni9Ti 3041Cr18Ni12Mo2Ti 316

外形尺寸

DNINCHLDKD1N-φCW

151/2"1089565454-1414135

203/4"11710575584-1414135

251"12711585684-1414165

321-1/4"140135100784-1816165

401-1/2"165145110884-1816190

5021781601251024-1816210

652-1/2"1901801451224-1818240

803"2031951601388-1820260

1004"2292151801588-1820320

1255"3562452101858-1822520

1506"3942802402108-2324600

2008"45733529526512-2326800

25010"53340535532012-25301000

30012"61046041037512-25301200
