止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門。屬自動閥類，又稱逆止閥、單向閥、回流閥或隔離閥。閥瓣運動方式分為升降式和旋啟式。升降式止回閥與截止閥結構類似，僅缺少帶動閥瓣的閥桿。介質從進口端(下側)流入，從出口端(上側)流出。當進口壓力大于閥瓣重量及其流動阻力之和時，閥門被開啟。反之，介質倒流時閥門則關閉。旋啟式止回閥有一個斜置并能繞軸旋轉的閥瓣，工作原理與升降式止回閥相似。止回閥常用作抽水裝置的底閥，可以阻止水的回流。止回閥與截止閥組合使用，可起到安全隔離的作用。缺點是阻力大，關閉時密封性差。
執行標準
| 防爆中軸 /全流 | |
| 適用溫度范圍 | -20 to 120℃ |
| 使用壓力 | ≤1.6MPa |
| 設計制造 | GB/T-12237/ANSI B16.34 |
| 尺寸參照 | GB/T-9113.1/ASMEB16.5CLASS150 |
| 長度 | GB/T-12221/ASMWB16.1 |
| 螺紋標準 | BSPT/BSP/NPT/DIN/JIS/RC/G |
| 檢查與測試 | GB/T-13927/API598 |
| 部件名稱 | 材質 |
| 閥體 | 不銹鋼 CF8MCF8 |
| 閥瓣 | 不銹鋼 CF8M CF8 |
| 閥蓋 | 不銹鋼 CF8M CF8 |
| 線條 | 聚四氟乙烯 |
| 螺栓 | 不銹鋼SS316 304 |
| 四氟墊片 | 聚四氟乙烯 |
| 金屬墊片 | 不銹鋼SS316 304 |
| 銷 | 不銹鋼SS316 304 |

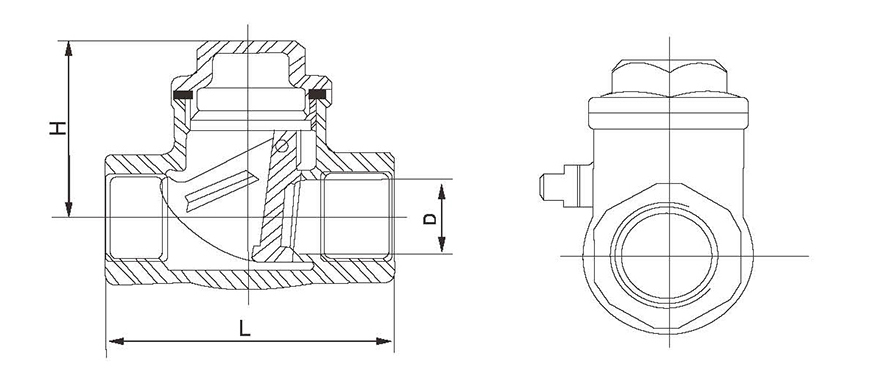

| SIZE | L | D | H |
| 1/2" | 62 | 18 | 43 |
| 3/4" | 75 | 24 | 47 |
| 1" | 89 | 30 | 49 |
| 1-1/4" | 100 | 38 | 58 |
| 1-1/2" | 116 | 44 | 65 |
| 2" | 134 | 56 | 73 |
| 2-1/2" | 165 | 72 | 90 |
| 3" | 189 | 85 | 105 |
