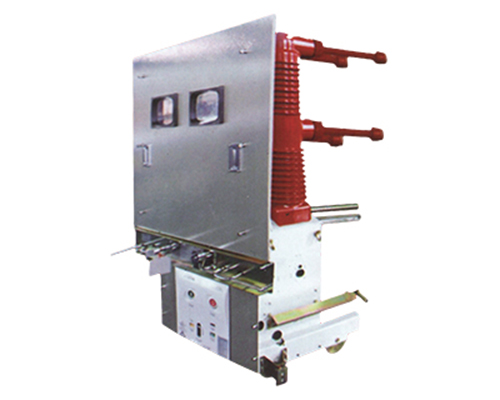

ZN □ -40.5模塊式高原型固封真空斷路器

加強絕緣性產品

可定制高海拔

ZN □ -40.5 型系列固封極柱式戶內高壓真空斷路器，可與KYN61-40.5 開關柜配套使用，是目前40.5KV 電壓系統 新型供、配電設備。產品符合GB1984 標準。

ZN □ -40.5 型固封極柱的設計充分考慮了中國市場和一些特定地區的要求，利用固體絕緣的優勢各先進的APG 工藝，將真空滅弧室、 主導電回路及絕緣支撐等有機的組合成一個集成固封極柱，這不僅簡化了極柱裝配工藝，這不僅簡化了極柱裝配工藝，防止真空滅弧室導電回路連接螺栓由于運行中的振動而導致松動。提高了可靠性，而且使真空滅弧室外表面的運行環境下引起的絕緣水平的降低進而引起真空斷路器在分閘狀態下真空滅弧室沿面閃爍的事故隱患得以去掉。

所以，極柱在斷路器的使用壽命內是完備免維護的，同時，斷路器的固定絕緣從某種程度上替代了SF6 氣體作為外絕緣的需要，因而更加環衛，代表著當今世界上中壓真空斷路器設計、制造的先進水平。

使用環境條件

1. 環境溫度：上限 40℃，且24h 內側得的平均值不超過35℃，下限-15℃；

2. 海拔高度：≤ 4000m, 超過4000m，須在訂貨時說明要進行高海拔修正。

3. 相對濕度：日平均值不超過95%；月平均值不超過90%;

4. 水蒸氣壓力：日平均值不超過2.2kPa, 月平均值不超過1.8kPa;

5. 使用環境：周圍空氣沒有明顯地收到塵埃、煙、腐蝕性或者可燃性氣體、蒸汽和鹽霧的污染。

該斷路器將固封極柱和模塊化一體機構有機結合，有別與敞開式真空斷路器和絕緣筒式真空斷路器；

1. 其將真空滅弧室以及導電回路連接用環氧樹脂通過特殊的工藝包封成極柱。

2. 然后與一體式模塊化機構組裝成斷路器。

3. 具有卓越的機械、電氣性能、代表了當今世界上中壓真空斷路器的設計、制造的先進水平。

4. 該斷路器具有固定式、中置式和落地式三類安裝方式均可十分方便實現可靠的“五防”聯鎖。

可直接安裝在各類型的固定式開關柜、可移開式開關柜和落地式開關柜內。

主要技術參數

高原型落地式外形安裝尺寸圖
