AVENTICS調壓閥0821302803，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

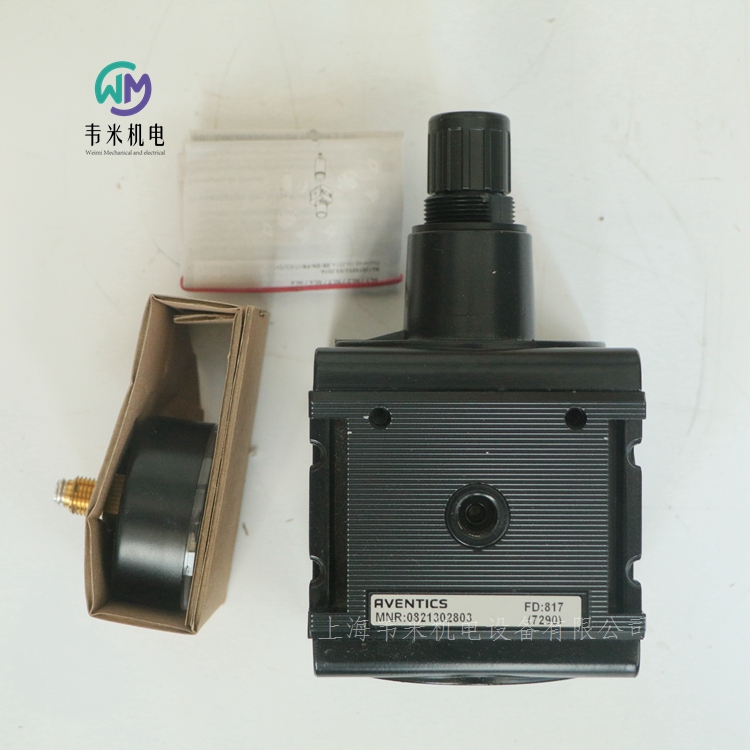

安沃馳AVENTICS調壓閥, 系列 NL6-RGS 0821302803
NL6-RGS-G034-GAU-MAN-100-SS
AVENTICS NL 系列氣源處理單元是適用于所有領域：作為單個部件或組氣源處理護單元，用于集中式或分散式壓縮空氣制備，緊湊型版本或強大型版本，用于高溫或低溫環境。該系列提供一套完整、可定制的壓縮空氣制備技術。包括將每個部件組合到產品系列中以實現所需功能的選項，可以根據應用要求調整部件。
規格
功能標準型壓力調節器
組成部分調壓閥
接口G 3/4
額定流量Qn15000 l/min
壓力表帶有壓力表
安裝位置任意
調節器型號隔膜式調壓閥
壓力調節范圍 min.0.5 bar
壓力調節范圍 max.10 bar
小運行壓力0.5 bar
大運行壓力20 bar
低環境溫度-10 ?C
高環境溫度60 ?C
操作機械式
調整功能帶二次排氣
調節器型號可以組裝成塊
壓力輸送單的
封閉方式，封閉類型不可鎖定
自通風耗用量 qv 大0.5 l/min
介質壓縮空氣, 中性氣體
建議的初級過濾5 μm
重量1.55 kg
材料：外殼鋁材-壓鑄件
材料 正面板丙烯腈合成材料
密封件材料丙烯樹膠
特點
易于裝配
提供手動、半自動或全自動冷凝液排放
提供透明儲液器
錯齒式，易于維護

AVENTICS安沃馳E/P壓力調節閥, 系列 ED02-R414002413
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
 CE認證
防護等級 IP65
接口尺寸 通過信號接口
額定流量Qn 120 l/min
滯環 < 0.05 bar
壓縮空氣 接口 人口 G 1/8,1/8 NPT
壓縮空氣 接口 出口 G 1/8,1/8 NPT
工作電壓DC 24 V
結構特點  提動閥
安裝位置  ?α = 0 ... 90? ?β = 0 ... 90?
合格證書  CE認證
低 / 高環境溫度  0 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
壓縮空氣 接口 人口  G 1/8 1/8 NPT
壓縮空氣 接口 出口  G 1/8, 1/8 NPT
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  1 mg/m3
額定流量Qn  120 l/min
控制方式  模擬量
工作電壓DC  24 V
電壓偏差 DC  -20% / 20%
允許的脈動  5%
功率消耗 max.  300 mA
防護等級  IP65
重量  0,32 kg
不含機油、干燥的空氣可以詢問安裝在其它的位置。
ED02 系列的閥門可通過拉桿鎖閉（見附件）。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
壓縮空氣接頭的螺紋分別適合采用 G1/8 和 1/8 NPTF。
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS預過濾器, 系列 AS2-FLP-R412006020
組成部分 預過濾器
清除冷凝物 全自動，無壓關閉
過濾器氣孔直徑 0.3 μm
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 400 l/min
壓縮空氣連接 G 1/4
結構特點  預過濾器, 可以組裝成塊
組成部分  預過濾器
安裝位置  垂直
合格證書  適合ATEX
工作壓力范圍  See table
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
過濾器的集水杯容積  12 cm3
濾清器濾芯  可替換
過濾器氣孔直徑  0,3 μm
建議的初級過濾  5 μm
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  2 : - : 3
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許 的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。


安沃馳AVENTICS精密的過濾器, 系列 AS2-FLC-R412006038
組成部分 精密的過濾器
清除冷凝物 全自動，無壓關閉
過濾器氣孔直徑 0.01 μm
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 350 l/min
壓縮空氣連接 G 1/4
結構特點  精密的過濾器, 可以組裝成塊
組成部分  精密的過濾器
安裝位置  垂直
合格證書  適合ATEX
工作壓力范圍  See table
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
過濾器的集水杯容積  12 cm3
濾清器濾芯  可替換
過濾器氣孔直徑  0,01 μm
議的初級過濾  0,3 μm
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  1 : - : 2
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。


AVENTICS安沃馳2x二位三通 換向閥, 系列 HF03-LG-0820055101
換向原理 2x3/2
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
 UR (Underwriters Laboratories)
防護等級 IP65
額定流量Qn 850 l/min
工作電壓DC 24 V
用于系列 HF03-LG,CL03
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
合格證書  UR (Underwriters Laboratories)
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  2,5 ... 10 bar
低 / 高環境溫度  0 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
額定流量Qn  850 l/min
先導排氣  帶先導集中排氣
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
接通時間型號  16 ms
關閉時間型號  25 ms
固定螺栓  十字型槽 DIN EN ISO 4757-Z1
擰緊螺栓的小扭力  1,3 Nm
重量  0,082 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
該先導閥經過 UL (Underwriters Laboratories) 認證。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS三位五通換向閥, 系列 HF03-LG-0820055601
換向原理 5/3
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
 UR (Underwriters Laboratories)
防護等級 IP65
額定流量Qn 850 l/min
工作電壓DC 24 V
用于系列 HF03-LG,CL03
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
合格證書  UR (Underwriters Laboratories)
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  2,5 ... 10 bar
低 / 高環境溫度  0 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  850 l/min
先導排氣  帶先導集中排氣
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
接通時間型號  14 ms
關閉時間型號  15 ms
固定螺栓  十字型槽 DIN EN ISO 4757-Z1
擰緊螺栓的小扭力  1,3 Nm
重量  0,082 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
該先導閥經過 UL (Underwriters Laboratories) 認證。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS二位五通換向閥, 系列 TC15-0820058551
操作元件 雙線圈
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,氫化-腈-樹膠
標準化電路接口 ISO 15217
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 1500 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
操作 電子
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  1500 l/min
標準化電路接口  ISO 15217
防護等級 帶接口  IP65
暫載率  100 %
在多線路導線板上的組裝  P-導線板
擰緊螺栓的小扭力  2,5 Nm
重量  See table
備注  這僅是一個配置例子，實際供貨產品可能與圖片有所不同
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位五通換向閥, 系列 TC08-0820060126
操作元件 單線圈
復位型 帶彈簧復位/空氣彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,聚氨酯
標準化電路接口 ISO 15217
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 800 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
工作電壓DC 24 V
操作 電子
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  800 l/min
標準化電路接口  ISO 15217
防護等級 帶接口  IP65
暫載率  100 %
在多線路導線板上的組裝  P-導線板
擰緊螺栓的小扭力  2 Nm
備注  這僅是一個配置例子，實際供貨產品可能與圖片有所不同
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位五通換向閥, 系列 579-5791900620
結構特點 提動閥
外殼 聚酰胺
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 600 l/min
壓縮空氣 接口 出口  8x1
工作電壓DC 24 V
操作 電子
結構特點  提動閥
操作  電子
先導  內部
密封原理  軟密封
工作壓力范圍  2 ... 8 bar
低 / 高環境溫度  -15 ... 50 ?C
介質溫度范圍  -15 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  600 l/min
防護等級 帶接口  IP65
反向極性保護  反極性保護
暫載率  100 %
接通時間型號  27 ms
關閉時間型號  28 ms
重量  0,133 kg
環境溫度高達 40 ?C 條件下，高壓力為 10 bar 。
電壓小于 50 V DC 則不帶保護觸點。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


AVENTICS安沃馳E/P壓力調節閥, 系列 ED05-5610141330
安沃馳 ED05 系列通過融合數字控制電子部件和創新性比例閥技術，保證了靈敏的壓力控制。堅固耐用的提升閥技術、大開口橫截面以及軟密封閥組，使閥門抗污染性強。
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
 CE認證
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 1000 l/min
滯環 < 0.06 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
結構特點  提動閥
安裝位置  α = 0-90? β = 0-90?
合格證書  CE認證
大運行壓力  11 bar
低 / 高環境溫度  0 ... 70 ?C
介質溫度范圍  0 ... 70 ?C
壓縮空氣 接口 人口  G 1/4
壓縮空氣 接口 出口  G 1/4
壓縮空氣連接 排氣  G 1/4
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1000 l/min
控制方式  模擬量
工作電壓DC  24 V
電壓偏差 DC  -20% / 20%
滯環  < 0.06 bar
允許的脈動  5%
防護等級  IP65
重量  1,1 kg
不含機油、干燥的空氣可以詢問安裝在其它的位置。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時

AVENTICS安沃馳E/P壓力調節閥, 系列 ED05-5610141510
安沃馳 ED05 系列通過融合數字控制電子部件和創新性比例閥技術，保證了靈敏的壓力控制。堅固耐用的提升閥技術、大開口橫截面以及軟密封閥組，使閥門抗污染性強。
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
 CE認證
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 1000 l/min
滯環 < 0.06 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
結構特點  提動閥
安裝位置  α = 0-90? β = 0-90?
合格證書  CE認證
大運行壓力  11 bar
低 / 高環境溫度  0 ... 70 ?C
介質溫度范圍  0 ... 70 ?C
壓縮空氣 接口 人口  G 1/4
壓縮空氣 接口 出口  G 1/4
壓縮空氣連接 排氣  G 1/4
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1000 l/min
控制方式  模擬量
工作電壓DC  24 V
電壓偏差 DC  -20% / 20%
滯環  < 0.06 bar
允許的脈動  5%
防護等級  IP65
重量  1,1 kg
不含機油、干燥的空氣可以詢問安裝在其它的位置。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


AVENTICS安沃馳E/P壓力調節閥, 系列 ED05-5610141520
安沃馳 ED05 系列通過融合數字控制電子部件和創新性比例閥技術，保證了靈敏的壓力控制。堅固耐用的提升閥技術、大開口橫截面以及軟密封閥組，使閥門抗污染性強。
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
 CE認證
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 1000 l/min
滯環 < 0.06 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
結構特點  提動閥
安裝位置  α = 0-90? β = 0-90?
合格證書  CE認證
大運行壓力  11 bar
低 / 高環境溫度  0 ... 70 ?C
介質溫度范圍  0 ... 70 ?C
壓縮空氣 接口 人口  G 1/4
壓縮空氣 接口 出口  G 1/4
壓縮空氣連接 排氣  G 1/4
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1000 l/min
控制方式  模擬量
工作電壓DC  24 V
電壓偏差 DC  -20% / 20%
滯環  < 0.06 bar
允許的脈動  5%
防護等級  IP65
重量  1,1 kg
不含機油、干燥的空氣可以詢問安裝在其它的位置。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


AVENTICS安沃馳E/P壓力調節閥, 系列 ED05-5610141530
安沃馳 ED05 系列通過融合數字控制電子部件和創新性比例閥技術，保證了靈敏的壓力控制。堅固耐用的提升閥技術、大開口橫截面以及軟密封閥組，使閥門抗污染性強。
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
 CE認證
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 1000 l/min
滯環 < 0.06 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
結構特點  提動閥
安裝位置  α = 0-90? β = 0-90?
合格證書  CE認證
大運行壓力  11 bar
低 / 高環境溫度  0 ... 70 ?C
介質溫度范圍  0 ... 70 ?C
壓縮空氣 接口 人口  G 1/4
壓縮空氣 接口 出口  G 1/4
壓縮空氣連接 排氣  G 1/4
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1000 l/min
控制方式  模擬量
工作電壓DC  24 V
電壓偏差 DC  -20% / 20%
滯環  < 0.06 bar
允許的脈動  5%
防護等級  IP65
重量  1,1 kg
不含機油、干燥的空氣可以詢問安裝在其它的位置。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許 的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS壓力調節閥, 系列 ED02-R414002400
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
 CE認證
防護等級 IP65
接口尺寸 通過信號接口
額定流量Qn 120 l/min
滯環 < 0.05 bar
壓縮空氣 接口 人口 G 1/8,1/8 NPT
壓縮空氣 接口 出口 G 1/8,1/8 NPT
工作電壓DC 24 V
結構特點  提動閥
安裝位置  ?α = 0 ... 90? ?β = 0 ... 90?
合格證書  CE認證
低 / 高環境溫度  0 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
壓縮空氣 接口 人口  G 1/8 1/8 NPT
壓縮空氣 接口 出口  G 1/8, 1/8 NPT
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  1 mg/m3
額定流量Qn  120 l/min
控制方式  模擬量
工作電壓DC  24 V
電壓偏差 DC  -20% / 20%
允許的脈動  5%
功率消耗 max.  300 mA
防護等級  IP65
重量  0,32 kg
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不含機油、干燥的空氣可以詢問安裝在其它的位置。
ED02 系列的閥門可通過拉桿鎖閉（見附件）。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
壓縮空氣接頭的螺紋分別適合采用 G1/8 和 1/8 NPTF。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



AVENTICS安沃馳E/P壓力調節閥, 系列 ED02-R414002403
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
 CE認證
防護等級 IP65
接口尺寸 通過信號接口
額定流量Qn 120 l/min
滯環 < 0.05 bar
壓縮空氣 接口 人口 G 1/8,1/8 NPT
壓縮空氣 接口 出口 G 1/8,1/8 NPT
工作電壓DC 24 V
結構特點  提動閥
安裝位置  ?α = 0 ... 90? ?β = 0 ... 90?
合格證書  CE認證
大運行壓力  See table
低 / 高環境溫度  0 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
壓縮空氣 接口 人口  G 1/8 1/8 NPT
壓縮空氣 接口 出口  G 1/8, 1/8 NPT
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  1 mg/m3
額定流量Qn  120 l/min
控制方式  模擬量
工作電壓DC  24 V
電壓偏差 DC  -20% / 20%
允許的脈動  5%
功率消耗 max.  300 mA
防護等級  IP65
重量  0,32 kg
不含機油、干燥的空氣可以詢問安裝在其它的位置。
ED02 系列的閥門可通過拉桿鎖閉（見附件）。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
壓縮空氣接頭的螺紋分別適合采用 G1/8 和 1/8 NPTF。
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS精密的過濾器, 系列 AS3-FLC-R412007065
組成部分 精密的過濾器
清除冷凝物 全自動，無壓關閉
過濾器氣孔直徑 0.01 μm
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 700 l/min
壓縮空氣連接 G 1/2
結構特點  精密的過濾器, 可以組裝成塊
組成部分  精密的過濾器
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
過濾器的集水杯容積  49 cm3
濾清器濾芯  可替換
過濾器氣孔直徑  0,01 μm
污染指示  集成式
建議的初級過濾  0,3 μm
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  1 : - : 2
壓力必須至少低于環境和介質溫度15 ?C，并且允許的高溫度為3?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。


安沃馳AVENTICS調壓閥, 系列 AS3-RGS-R412007108
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
鎖定式 鎖定式
外殼 聚酰胺
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 4300 l/min
壓縮空氣連接 G 3/8
組成部分  調壓閥
安裝位置  任意
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥 可以組裝成塊
調整功能  帶二次排氣
封閉方式，封閉類型  用于掛鎖
壓力輸送  單的
操作  機械式
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。另行配備密封塞。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
次級排氣（超過設定壓力≤ 0.3 bar ）
帶背部排氣 (> 3 bar )


安沃馳AVENTICS二位三通換向閥，氣動操作, 系列 AS3-SOV-R412007263
結構特點 提動閥
外殼 聚酰胺
密封件材料 丙烯樹膠
 適合ATEX
Qn 1-2 4500 l/min
Qn 2-3 3200 l/min
額定流量Qn 4500 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
結構特點  提動閥, 可以組裝成塊
密封原理  軟密封
合格證書  適合ATEX
工作壓力范圍  0 ... 16 bar
控制壓力 小/大  2,5 ... 16 bar
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
重量  0,459 kg
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。


安沃馳AVENTICS加油閥, 系列 AS3-SSV-R412007275
結構特點 提動閥
外殼 聚酰胺
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 4500 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
結構特點  提動閥, 可以組裝成塊
密封原理  軟密封
合格證書  適合ATEX
工作壓力范圍  2,5 ... 16 bar
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
顆粒大小 max.  40 μm
重量  0,43 kg
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
氣動設備中的壓力緩慢形成，這就是說，在供給壓力突然消失之后，或者在緊急關機之后重新啟動設備時，可以避免氣壓驟升或驟降。因此，氣缸不會發生突然性的、危險性的運動。
不得將加注閥或加注單元安裝至敞開的裝置前（例如噴嘴、空氣壓縮機、空氣門等等），因?yàn)榇丝勺钃醪考倪B接。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。


安沃馳AVENTICS注油閥，氣動操作, 系列 NL4-SSV-0821300936
結構特點 提動閥
外殼 壓鑄鋅
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 4000 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
結構特點  提動閥, 可以組裝成塊
密封原理  軟密封
合格證書  適合ATEX
工作壓力范圍  0 ... 16 bar
控制壓力 小/大  2,5 ... 16 bar
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
顆粒大小 max.  5 μm
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
氣動設備中的壓力緩慢形成，這就是說，在供給壓力突然消失之后，或者在緊急關機之后重新啟動設備時，可以避免氣壓驟升或驟降。因此，氣缸不會發生突然性的、危險性的運動。
不得將加注閥或加注單元安裝至敞開的裝置前（例如噴嘴、空氣壓縮機、空氣門等等），因?yàn)榇丝勺钃醪考倪B接。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。


安沃馳AVENTICS調壓閥, 系列 AS2-RGS-R412006109
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
壓力表 帶有壓力表
鎖定式 鎖定式
外殼 聚酰胺
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 2200 l/min
壓縮空氣連接 G 1/4
組成部分  調壓閥
安裝位置  任意
合格證書  適合ATEX
工作壓力范圍  See table
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥 可以組裝成塊
調整功能  帶二次排氣
封閉方式，封閉類型  用于掛鎖
壓力輸送  單的
操作  機械式
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
次級排氣（超過設定壓力≤ 0.3 bar ）
帶背部排氣 (> 3 bar )


安沃馳AVENTICS二位三通換向閥, 系列 579-5791620220
結構特點 提動閥
外殼 聚酰胺
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 600 l/min
壓縮空氣 接口 出口  8x1
工作電壓DC 24 V
操作 電子
結構特點  提動閥
操作  電子
先導  外部的
密封原理  軟密封
工作壓力范圍  0,5 ... 8 bar
控制壓力 小/大  2 ... 8 bar
低 / 高環境溫度  -15 ... 50 ?C
介質溫度范圍  -15 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  600 l/min
防護等級 帶接口  IP65
反向極性保護  反極性保護
暫載率  100 %
接通時間型號  18 ms
關閉時間型號  16 ms
重量  0,093 kg
環境溫度高達 40 ?C 條件下，高壓力為 10 bar 。
電壓小于 50 V DC 則不帶保護觸點。
控制壓力必須至少與操作壓力持平。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

AVENTICS調壓閥0821302803
