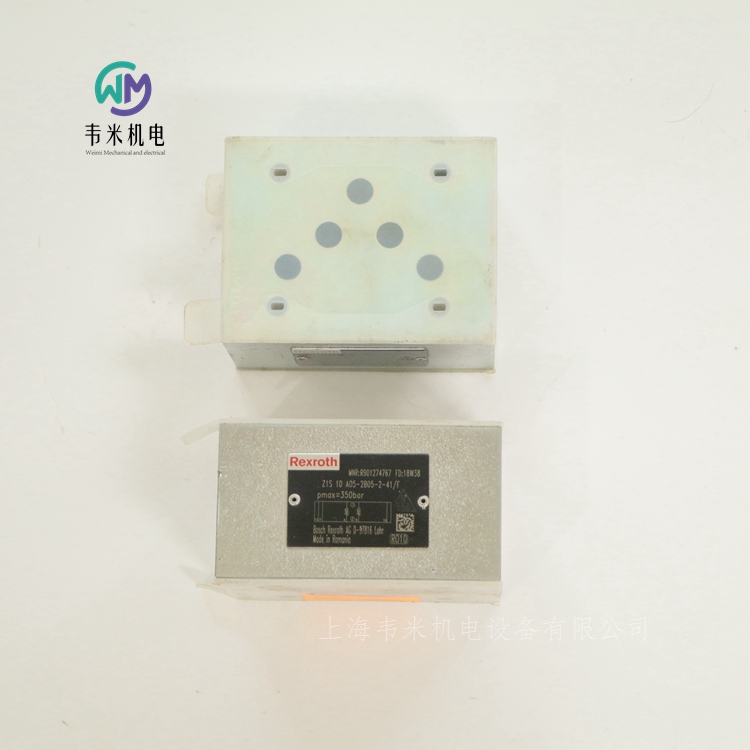

REXROTH單向閥Z1S10A05-2B05-2-41/F，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH單向閥
Z1S 10
規格 10
組件系列 4X
大工作壓力 350 bar
大流量 100 l/min
用于垂直疊加的疊加閥
油口安裝面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05
多種單通道和雙通道阻塞功能
由于閥心采用高性能塑料制成，因此具有的密封性
防腐蝕設計
通過更換外部密封圈可輕松調節為用于特殊液壓油
由于單向閥安裝套件可單獨使用，因此可以經濟高效地更換磨損部件
帶測量油口，可選
單向節流閥，可選
Z1S 型閥是一種采用疊加閥板設計的直動式單向閥。
它可用來無泄漏地阻塞一個方向上的流量，同時允許相反方向上的自由回流。
塑料錐閥芯的行程受塑料彈簧座限制。已安裝的彈簧支持閉合運動。當沒有液壓油流通過閥門時，彈簧將塑料錐閥芯保持在閉合位置。在低壓 （0.1 x p大）時已實現佳密閉性。
注意:
對于塑料彈簧座安裝在閥板側時采用的所有安裝位置，均不會在此位置使用額外的密封圈！在組件側，密封圈（常見）用于密封下游安裝的裝配。
已安裝的塑料彈簧座具有密封功能，不予以拆除或損壞！出于整體結構考慮（預載），需要塑料彈簧座的凸出部分。隨著所含液壓油體積和溫度變化，可能會發生靜態壓力變化，這不是由閥座表面泄漏引起的。
德國力士樂REXROTH單向閥訂貨號和型號：
R901274767 Z1S10A05-2B05-2-41/F
R901280744 Z1S10P05-2-4X/F

力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器
VT-VSPA1(K)-1-1X
R900033823 VT-VSPA1-1-11
R900033823 VT-VSPA1-1-12
R901152637 VT-VSPA1-11-10/V0/0
組件系列 1X
模擬，歐洲板卡格式
適用閥門：:
DBEP 6(A/B) ...1X、
DBE(M) 10 ...5X、DBE(M) 20 ...5X、DBE(M) 30 ...3X、
(Z)DBE 6...1X、
DRE(M) 10 ...5X、DRE(M) 25 ...5X、
DRE(M) 32 ...4X、
ZDRE 10 VP ...1X
差分輸入，可從電壓輸入轉換到電流輸入
附加控制值輸入 0 至 9 V
斜坡發生器，可分別針對向上和向下方向進行調節
定時功率輸出級
"準備就緒"消息（僅限帶有 LED 顯示的 VT-VSPA1K-1 型號）
電源的反向極性保護
4 至 20 mA 電流輸入的電纜中斷檢測
線圈導線的短路保護
線圈導線的電纜中斷檢測
借助供電設備的 9 V 調節電壓，可直接或通過外部控制值電位計來控制值輸入 1 處的控制值電壓。


力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器
VT-VSPA1-2
R900782310 VT-VSPA1-2-10/V0/0
組件系列 1X
模擬，歐洲板卡格式
適用閥門：
DBET-6X、DBEM...7X
特點
差分輸入（0 ... 10 V）
電流輸入（4 ... 20 mA）
可分別調節"上/下"斜坡時間的斜坡發生器
外部斜坡時間預設值
選通輸入
定時功率輸出級
"準備就緒"消息
電源電壓的反向極性保護
短路保護和線圈導線的電纜斷連檢測
供電設備
放大器隨附了帶接通電流限制器的供電設備。此設備提供了所有內部所需的正和負電源電壓。
控制值啟用
可以調用四個控制值啟用 "w1" 至 "w4"。外部電壓（控制值 1 至 4）通過電壓輸出 10 V 直接進行定義，或通過外部電位計進行定義。如果這些控制值輸入直接連接至調節電壓，則使用電位計 "w1" 至 "w4" 設置控制值。使用外部電位計時，內部電位計將用作衰減器或限制器。
在同一時刻，只能操作一個啟用。如果同時操作了幾個啟用，啟用 "w1" 優先權低，啟用 "w4" 優先權高。激活的啟用通過黃色 LED 進行指示。
使能功能
使能功能可啟用功率輸出級并將內部控制值信號前饋到斜坡發生器。使能信號通過 LED 進行指示。如果連接釋放（通過 24 V 輸入或跳線 J1），則內部控制值（無論哪類控制值規格）會按所設置的斜坡時間發生變化。這樣，受控閥不會突然打開。
斜坡發生器
斜坡發生器限制控制輸出上升。下游限幅器不會延長或縮短斜坡時間。斜坡時間可通過跳線 J3 以 10 為乘數進行更改。



力士樂REXROTH用于比例方向閥和比例壓力閥的閥放大器
VT-VSPA2-1-2X
R901002090 VT-VSPA2-1-21/V0/T1
R901002095 VT-VSPA2-1-2X/V0/T5
組件系列 2X
模擬，歐洲板卡格式
用于閥：
4WRA...-2X
4WRZ...-7X
3DREP6...-2X
模擬放大器板卡VT-VSPA2-1-2X/… 類型
→適用于控制 4WRA 類型，標稱尺寸 6 和 10…2X，WRZ…7X 與 3DREP…2X 的閥
→裝配在歐洲格式 100 x 160 mm 結構形式的印制板中，適合安裝在機架中
→控制值輸入：差動輸入 ? 10 V；四個控制值輸入， 啟動電壓為 ?10 V；電流輸入 4 至 20 mA
→通過 24V 輸入或跳線改變內部控制值信號極性
→通過相位識別（24V 輸入）或斜坡時間啟動（24V 輸入）
選擇斜坡時間（選項 T5）
→通過跳線切換斜坡時間范圍
→通過可分別調節的步長和大值進行特性曲線校正
→選通輸入
→“斜坡開/關” 輸入
→輸出信號“ 預備狀態”
→可通斷的測量插口（選項 T5）
→電源電壓的極性保護
→電源帶交流/直流轉換器，不帶提高零點
注意:
將放大器板卡 VT-VSPA2-1-2X 作為 VT 3000-3X、VT 3006-3X、VT 3013-3X、VT3014-3X、VT 3017-3X、VT 3018-3X、VT 3026-3X、VT-VSPA2-1-1X/... 或 VT-VSPA2-50-1X/… 的替代使用時，要遵守補充信息 30110-Z中提供的有關配置和設置的注意事項。


力士樂REXROTH直動式減壓閥
DR6DP
規格 6
組件系列 5X
大工作壓力 35 bar
大流量 60 l/min
R900472470 DR6DP2-5X/25YM
用于底板安裝
油口安裝面，符合 ISO 440-03-02-0-05（帶或不帶孔）
5 檔壓力
4 個可選調整類型：
旋鈕
六角螺紋銷和保護帽
帶刻度可鎖定旋鈕
帶刻度旋鈕
單向閥，可選
防腐蝕設計
DR 6 DP 型閥門是三通式直動減壓閥，即配有次級回路壓力限制。
它可以用于降低系統壓力。通過調整類型設置次級壓力調整。
閥門在初始位置為打開狀態。液壓油可以順暢地從通道 P 流向通道 A。同時，通道 A 內的壓力通過閥芯端面上的控制線路由壓縮彈簧來控制。如果通道 A 內的壓力通過壓縮彈簧上設置的值提高，控制閥芯進入調整位置并保持通道 A 內的壓力恒定。
信號和先導油由內部通過控制線路從通道 A 輸出。
如果通道 A 內的壓力在執行器上外部力的作用下繼續提高，會將控制閥芯繼續推向壓縮彈簧。
由此，通道 A 會通過控制閥芯上的控制邊與通道 T(Y) 相連。流入容器內的液壓油過多，導致壓力僅可稍微提高。
漏油始終由外部通過通道 T(Y) 排出彈簧腔。
為了能夠順利從通道 A 流回通道 P，可以選擇安裝一個單向閥。
通過壓力計接口可以控制次級壓力。
德國力士樂REXROTH減壓閥訂貨號和型號：
R900472470 DR6DP2-53/25YM
R900450964 DR6DP2-53/75YM
R900413243 DR6DP2-54/210Y
R900472420 DR6DP3-54/75YM
R900476911 DR6DP3-54/150YM

力士樂REXROTH直動式減壓閥
ZDR6D
規格 6
組件系列 4X
大工作壓力 350 bar
大流量 50 l/min
疊加閥
油口安裝面，符合 ISO 440-03-02-0-05（帶或不帶孔）
4 個壓力等級
4 個可選調整類型：
旋鈕
六角螺紋銷和保護帽
帶刻度可鎖定旋鈕
帶刻度旋鈕
通道 A、B 或 P 中減壓
單向閥，可選（僅限型號“A”）
防腐蝕設計
ZDR 型閥是一種采用疊加閥板設計的直動式減壓閥，可限制次級油路的壓力。用于降低系統壓力。
減壓閥主要由殼體、控制閥芯、壓縮彈簧、調整類型和可選單向閥組成。
通過調整類型設置次級壓力。
型號“A”
在初始位置時閥門處于打開狀態。液壓油可以不受限制地從通道 A 流向通道 A。同時，通道 A 中的壓力通過控制油路 作用于與壓縮彈簧相對的柱塞表面。如果通道 A 中的壓力超過在壓縮彈簧處設定的值，則控制閥芯將被推離壓縮彈簧并移動到控制位置，從而使通道 A 中的調定壓力保持恒定。
通過控制油路 從通道A2內部提供控制信號和先導油。
當通道 A 中的壓力因作用于執行機構的外力而繼續增加時，壓力將迫使控制閥芯更加遠離壓縮彈簧。
這樣，通道 A 將經由控制閥芯上的控制邊和殼體與油箱相連接。大量液壓油將流回油箱，因此壓力將不再增加。
彈簧腔 的泄漏油總是經由孔流入通道 T (Y) 實現外部排出。
壓力計連接用于控制閥的次級壓力。
單向閥可用于實現從通道 A 至 A 的自由回流，但僅限于型號“A”。
型號“P”和“B”
對于型號“P”，減壓可在通道 P 內實現。通過從通道 P 內部提供控制信號和先導油。
對于型號“B”，通道 P 中的壓力降低，但先導油可從通道 B 中獲得。
注意事項：
如果方向閥處于閥芯位置 P 至 A，則通道 B 中的壓力不得超過設置的次級壓力。否則，通道 A 中會出現減壓現象。
德國力士樂REXROTH減壓閥訂貨號和型號：
R900481125 ZDR6DA1-4X/25Y
R900410813 ZDR6DA2-4X/75Y
R900410815 ZDR6DA2-4X/75YM
R900410849 ZDR6DA2-4X/150Y
R900448490 ZDR6DA3-43/25Y
R900431771 ZDR6DB2-45/75YM
R900409965 ZDR6DP1-4X/25YM
R900409967 ZDR6DP1-4X/75YM
R900410806 ZDR6DP1-4X/150YM
R900483785 ZDR6DP2-4X/25YM
R900483786 ZDR6DP2-4X/75YM
R900483786 ZDR6DP2-43/75YM
R900483787 ZDR6DP2-4X/150YM
R900483787 ZDR6DP2-43/150YM
R900483788 ZDR6DP2-4X/210YM
R900483788 ZDR6DP2-43/210YM
R900400663 ZDR6DP2-4X/210YMV
R900410865 ZDR6DP3-4X/75YM
R900473199 ZDR6DP3-4X/150YM



力士樂REXROTH直動式減壓閥
DR10DP
規格 10
組件系列 4X
大工作壓力 20 bar
大流量 80 l/min
用于底板安裝
油口安裝面符合 ISO 578-06-07-0-00
4 個可選調整類型：
旋鈕
六角螺紋銷和保護帽
帶刻度可鎖定旋鈕
帶刻度旋鈕
4 個壓力等級
帶壓力計連接
單向閥，可選
防腐蝕設計
DR 0 DP 型閥是一種三通型直動式減壓閥，即，可限制次級油路的壓力。
它用于限制系統壓力。
通過調整類型設置次級壓力。
在初始位置時閥門處于打開狀態。液壓油可以不受限制地從通道 B 流向通道 A。同時，通道 A 中的壓力通過控制油路作用于與壓縮彈簧相對的柱塞表面。如果通道 A 中的壓力超過在壓縮彈簧處設定的值，則控制閥芯將移動到控制位置，并使通道 A 中的調定壓力保持恒定。
通過控制油路從通道 A 內部提供信號和先導油。
當通道 A 中的壓力因作用于執行機構的外力而繼續增加時，控制閥芯將繼續相對壓縮彈簧移動。
這樣，通道 A 將經由控制閥芯上的控制邊 與通道 T(Y) 相連接。這樣一來，大量液壓油將流回油箱，壓力只能小幅增加。
來自彈簧腔的漏油排泄始終通過通道 T(Y) 在外部實現。
為實現由通道 A 到通道 B 的自由回流，可選擇安裝單向閥。
壓力計連接可實現對次級壓力的控制。



力士樂REXROTH直動式減壓閥
ZDR10D
規格 10
組件系列 5X
大工作壓力 20 bar
大流量 80 l/min
疊加閥
油口安裝面符合 ISO 440-05-04-0-05
4 個壓力等級
4 個可選調整類型：
旋鈕
六角套筒和保護帽
帶刻度可鎖定旋鈕
帶刻度旋鈕
單向閥，可選（型號“A”）
通道 A、B 或 P 中減壓
防腐蝕設計
ZDR 型閥是一種采用疊加閥板設計的直動式減壓閥，可限制次級油路的壓力。用于降低系統壓力。
減壓閥主要由殼體、控制閥芯、壓縮彈簧、調整類型和可選單向閥組成。
通過調整類型設置次級壓力。
型號“A”
在初始位置時閥門處于打開狀態。液壓油可以不受限制地從通道 A 流向通道 A。同時，通道 A 中的壓力通過控制油路 作用于與壓縮彈簧相對的柱塞表面。如果通道 A 中的壓力超過在壓縮彈簧處設定的值，則控制閥芯將相對壓縮彈簧移動到控制位置，并使通道 A 中的調定壓力保持恒定。
通過控制油路 從通道 A 內部提供控制信號和先導油。
當通道 A 中的壓力因作用于執行機構的外力而繼續增加時，控制閥芯將繼續相對壓縮彈簧移動。
這樣，通道 A 將經由控制閥芯上的控制邊和殼體與油箱（通道 TB）相連接。這樣一來，大量液壓油將流回油箱，以使壓力不再增加。
來自彈簧腔 的漏油排泄始終通過通道 TA 在外部實現。
壓力計連接用于控制閥的次級壓力。
單向閥可用于實現從通道 A 至 A 的自由回流，但僅限于型號“A”。
型號“P”和“B”
對于型號“P”，減壓可在通道 P 內實現。通過從通道 P 內部提供控制信號和先導油。
對于型號“B”，通道 P 中的壓力降低，但先導油可從通道 B 中獲得。如果方向閥處于閥芯位置 P 至 A，則通道 B 中的壓力不得超過設置的次級壓力。否則，通道 A 中會出現減壓現象。
注意：
在無方向閥的情況下使用時，通道 TA 和 TB 必須相互連接（例如，在蓋板中）。
設置方向座閥 NG 0 時，必須使用 HSZ0A078-3X/M00 型疊加閥板（物料號 R900537264）。
德國力士樂REXROTH減壓閥訂貨號和型號：
R900410884 ZDR10DA2-5X/150Y
R900410876 ZDR10DP2-5X/210YM



力士樂REXROTH直動式壓力順序閥
DZ6DP
規格 6
組件系列 5X
大工作壓力 315 bar
大流量 60 l/min
用于底板安裝
油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶孔）
5 檔壓力
4 個可選調整類型：
旋鈕
六角螺紋銷和保護帽
帶刻度可鎖定旋鈕
帶刻度旋鈕
單向閥，可選
DZ 6 DP 型閥是一種直動式壓力順序閥。用于與壓力相關的次級系統連接。通過調整類型設置順序壓力。
壓縮彈簧將控制閥芯保持在它的初始位置，閥是關閉的。通道 P 中的壓力通過控制油路施加在與壓縮彈簧相對的控制閥芯的閥芯端面上。
當通道 P 中的壓力達到壓縮彈簧的設置值時，控制閥芯將向左移動，從 P 到 A 的連接被打開。從而連接與通道 A 相連的系統，且通道 P 中不會產生壓降。
通過控制油路從通道 P 內部接收控制信號，或者，通過油口 B (X) 從外部接收控制信號。
根據閥的用途，漏油排泄可經油口 T (Y) 外部實現，或經油口 A 內部實現。
注意：
對于內部漏油排泄，設置的開啟壓力將隨通道 A 中的壓力而增大。
可選擇安裝單向閥，以實現液壓油由通道 A 到通道 P 的自由回流。
壓力計連接可實現對閥門順序壓力的控制。
德國力士樂REXROTH順序閥訂貨號和型號：
R900535880 DZ6DP2-54/315XYM
R900481274 DZ6DP1-5X/150Y
R900959696 DZ6DP2-53/315YMV
R900508019 DZ10DP2-4X/75X


力士樂REXROTH直動式壓力順序閥
ZDZ6D
規格 6
組件系列 4X
大工作壓力 210 bar
大流量 60 l/min
疊加閥
油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶孔）
4 個壓力等級
4 個可選調整類型：
旋鈕
六角螺紋銷和保護帽
帶刻度可鎖定旋鈕
帶刻度旋鈕
單向閥，可選（僅限型號“A”）
ZDZ 型閥是一種采用疊加閥板設計的直動式壓力順序閥。它用于與壓力相關的次級系統連接。通過調整類型設置順序壓力。
型號“P”
壓縮彈簧將控制閥芯保持在它的初始位置 - 閥門是關閉的。通道 P中的壓力通過控制油路 施加在與壓縮彈簧相對的控制閥芯的閥芯端面上。
當通道 P2達到壓縮彈簧的設定值時，控制閥芯將向左移動，從 P2到 P的連接被打開。從而連接與通道 P1相連的系統，且通道 P2中不會產生壓降。
來自彈簧腔的先導油回油始終經由孔流入通道 T(Y) 于外部實現。
壓力計連接可實現對閥門順序壓力的控制。
型號“A”
此處，壓力順序在通道 A 中實現。通過從通道 A1內部提供控制信號和先導油。
可選擇安裝單向閥，以實現液壓油由通道 A2到 A1的自由回流。


力士樂REXROTH直動式壓力順序閥
DZ10DP
規格 10
組件系列 4X
大工作壓力 210 bar
大流量 80 l/min
用于底板安裝
油口安裝面符合 ISO 5781-06-07-0-00
4 個壓力等級
4 種調整類型：
旋鈕
六角螺紋銷和保護帽
帶刻度可鎖定旋鈕
帶刻度旋鈕
帶壓力計連接
單向閥，可選
DZ 10 DP 型閥是一種直動式壓力順序閥。用于與壓力相關的次級系統連接。通過調整類型設置順序壓力。
壓縮彈簧將控制閥芯保持在它的初始位置，閥是關閉的。通道 A 中的壓力通過控制油路施加在與壓縮彈簧相對的控制閥芯的閥芯端面上。
當通道 A 中的壓力達到壓縮彈簧的設置值時，控制閥芯將向右移動，從 A 到 B 的連接被打開。從而連接與通道 B 相連的系統，且通道 A 中不會產生壓降。
通過控制油路從通道 A 內部接收控制信號，或者，通過油口 X 從外部接收控制信號。
根據閥的用途，漏油排泄可經油口 Y 外部實現，或經油口 B 內部實現。
注意！
對于 內部 漏油排泄， 設置的 開啟壓力將隨通道 B 中的壓力而 增大 。
可選擇安裝單向閥，以實現液壓油由通道 B 到通道 A 的自由回流。
壓力計連接可實現對閥門順序壓力的控制。


力士樂REXROTH直動式壓力順序閥
ZDZ10D
規格 10
組件系列 5X
大工作壓力 210 bar
大流量 80 l/min
疊加閥
油口安裝面符合 ISO 4401-05-04-0-05
底板（單獨訂購）
4 個壓力等級
4 個可選調整類型：
旋鈕
六角螺紋銷和保護帽
帶刻度可鎖定旋鈕
帶刻度旋鈕
帶壓力計連接
ZDZ 型閥是一種采用疊加閥板設計的直動式壓力順序閥。用于與壓力相關的次級系統連接。通過調整類型設置順序壓力。
型號“C”
壓縮彈簧將控制閥芯保持在它的初始位置，閥是關閉的。通道 A中的壓力通過控制油路 施加在與壓縮彈簧相對的控制閥芯的閥芯端面上。
當通道 A2達到壓縮彈簧的設置值時，控制閥芯將向左移動，從 A2到 A1的連接被打開。從而連接與 A1相連的系統，且通道 A2中不會產生壓降。
來自彈簧腔的漏油回油始終通過通道 T (Y) 于外部實現。
壓力計連接可實現對閥門順序壓力的控制。
型號“A”
此處，壓力順序在通道 A 中實現。通過從通道 A1內部提供控制信號和先導油。
型號“P”
通過此型號，壓力順序在通道 P 中實現。通過從通道 P2內部提供控制信號和先導油。



力士樂REXROTH先導式壓力順序閥
DZ
DZ20-2-52/200Y
規格 10 … 32
組件系列 5X
大工作壓力 315 bar
大流量 600 l/min
適用于作為預加載、跟蹤和切換閥應用
用于底板安裝
孔圖按 ISO 5781
作為插裝閥
4 個壓力等級
4 個可選調整類型：
旋鈕
六角螺紋銷和保護帽
帶刻度可鎖定旋鈕
帶刻度旋鈕
單向閥，可選
DZ 型閥是一種先導式壓力順序閥。
用于與壓力相關的次級系統連接。
壓力順序閥主要由帶主閥芯的主閥 和帶調整類型及可選單向閥的先導控制閥組成。
根據先導油供油和先導油回油及相應功能，進行了如下區分：
DZ. . -.-5X/… 型預載閥
施加在通道 A 中的壓力通過控制油路作用于先導控制閥中的先導閥芯。同時，通道 A 中的壓力通過噴嘴作用于主閥芯的彈簧負載側。如果通道 P 中的壓力超過在彈簧處設置的值，則先導閥芯 將頂著彈簧移動。此時主閥芯彈簧負載側的液壓油通過噴嘴、控制邊以及控制油路和流入通道 B。因此，在主閥芯處產生了壓降。主閥芯向上移動并打開從通道 A 到通道 B 的連接。通道 A 中的壓力超出通道 B 中壓力的值即為在彈簧處設置的值。在先導閥芯 處發生的泄漏將通過先導控制閥的彈簧腔和控制油路從內部導入到通道 B 中。如果次級油路（通道 B）中的壓力超過通道 A 中的壓力，則可以選擇安裝單向閥以實現自由回流。
DZ. . -.-5X/.X… 型預載閥號
大體上，此類閥的功能與 DZ. . -.-5X/… 型閥的功能相對應。但是，對于型號“X”，將通過控制油路 X 從外部提供開啟信號。
DZ. . -.-5X/.Y… 型順序閥型
大體上，此類閥的功能與 DZ. . -.-5X/… 型閥的功能相對應。但是，在型號“Y”中，在先導閥芯處發生的泄漏必須通過油路或卸壓導入到油箱中。先導油通過油路導入到通道 B 中。
DZ. . -.-5X/.XY… 型油路閥
大體上，此類閥的功能與 DZ. . -.-5X/… 型閥的功能相對應。但是，對于型號“XY”，將通過控制油路 X從外部提供開啟信號。在先導閥芯孔處的先導油和發生的泄漏必須通過油路卸壓導入到油箱中。
德國力士樂REXROTH順序閥訂貨號和型號：
R900535769 DZ10-1-5X/100Y
R900597547 DZ10-1-5X/200
R900599114 DZ10-1-5X/200Y
R900710220 DZ10-2-5X/50X
R900537692 DZ10-2-5X/50YM
R900502897 DZ10-2-5X/100
R900596755 DZ10-2-52/200
R900596661 DZ10-2-52/200Y
R900552999 DZ10-2-52/200YV
R900518901 DZ20-1-5X/100XY
R900599116 DZ20-1-52/200Y
R900599115 DZ20-1-5X/200YM
R900596858 DZ20-2-5X/200
R900596588 DZ20-2-52/200XY
R900501493 DZ20-2-5X/200X
R900596863 DZ20-2-52/200Y
R900597717 DZ20-2-5X/315XY
R900596906 DZ30-2-52/200




力士樂REXROTH先導式減壓閥
DR
規格 10 … 25
組件系列 1X; 4X
大工作壓力 315 bar
用于底板安裝
孔圖按 ISO 5781
用于螺紋連接
作為插裝閥
4 個可選調整類型：
旋鈕
六角套筒和保護帽
帶刻度可鎖定旋鈕
帶刻度旋鈕
4 個壓力等級
DR 型壓力閥是一種先導式減壓閥。用于降低系統壓力。
它主要由擰入式插裝閥（插件）和殼體組成，可以選擇帶或不帶單向閥（僅限底板安裝）。
在靜止位置時閥門處于打開狀態。液壓油可以通過主控制閥芯，從入口通道自由流向出口通道。出口通道中的壓力通過孔施加于主控制閥芯 的彈簧負載側。同時，壓力通過孔和孔作用于與彈簧相對的主控制閥芯 側。
如果出口通道中的壓力超過彈簧上設定的值，則先導座開啟。
液壓油從主控制閥芯 的彈簧負載側，經噴嘴和先導座流入彈簧腔。
主控制閥芯 移至控制位置，并使由彈簧設定的出口通道壓力保持恒定。來自彈簧腔 的先導油回油始終通過 Y 油口外部實現。
對于型號“P”的底板安裝，可選擇安裝單向閥，以實現從通道 A 到通道 B 的自由回流。



力士樂REXROTH先導式減壓閥
Z3DR10
規格 10
組件系列 1X
大工作壓力 350 bar
大流量 120 l/min
疊加閥
油口安裝面符合 ISO 4401-05-04-0-05 （標準型號）或 ISO 4401-05-05-0-05 （型號“SO30”）
4 個壓力等級，可選
2 種調整類型，可選：
內六角主軸和保護帽
帶刻度可鎖定旋鈕
防腐蝕設計
Z3DR 型閥是一種采用疊加閥板設計的先導式三通減壓閥，可限制執行機構的壓力。此類閥可用于減小和控制系統壓力。
此類閥主要由先導控制閥 和包括主級部分的殼體組成。次級壓力通過調整類型設置。
力士樂先導式減壓閥的特點是穩定性高且滯后低。
利用型號“MS”可通過測量油口處的壓力負載單元對設定的次級壓力進行測量和監控（請參閱“尺寸”）。
若執行機構油口 P（A、B）處的次級壓力進一步上升到超出設定值，則閥門將會開啟回油口 TA (TB) 的第三條管路。這樣可防止執行機構通道出現不允許的壓力上升。
德國力士樂REXROTH減壓閥訂貨號和型號：
R901435208 Z3DR10VA2-10/200V
R901160168 Z3DR6VP2-10/200MSV
R901418087 Z3DR6VP3-10/315V



力士樂REXROTH雙單向節流閥
Z2FS6
規格 6
組件系列 4X
大工作壓力 315 bar
大流量 80 l/min
疊加閥
油口安裝面符合 DIN 24340，形式 A
油口安裝面符合 ISO 4401-03-02-0-05（帶孔）
用于限制 2 個執行機構油口的主油流量或先導油流量。
4 種調整類型：
帶鎖緊螺母和保護帽的調節螺釘
帶刻度可鎖定旋鈕? 內六角帶刻度主軸? 帶刻度旋鈕
用于供油或回油節流
Z2FS6型閥是一種采用疊加閥板設計的雙單向節流閥。它用于限制一個或兩個執行機構油口的主油流量或先導流量。
彼此對稱排列的兩個單向節流閥可限制一個方向上的流量，同時允許相反方向上的自由回流。
如果是供油節流，則液壓油將通過由閥座和節流閥芯形成的節流點，經通道 A1 導入執行機構 A2。節流閥芯可通過調節螺釘進行軸向調節，從而允許調節節流點。
從執行機構 A2流回的液壓油沿著節流閥芯的方向相對彈簧移動閥座，從而使液壓油通過單向閥不受阻礙地流動。根據安裝位置，節流效應可能發生在供油或排放中。
主流量限制 （型號“2Q”）
要調節執行機構的速度（主流量限制），應在方向閥和底板之間安裝雙單向節流閥。
先導流量限制 （型號“1Q”）
通過先導式方向閥，可使用雙單向節流閥來調節切換時間（先導流量限制）。在這種情況下，該閥安裝在先導控制閥和主閥之間。
德國力士樂REXROTH節流閥訂貨號和型號：
R900481621 Z2FS6-2-4X/1Q
R900481621 Z2FS6-2-44/1Q
R900481623 Z2FS6-2-4X/1QV
R900481624 Z2FS6-2-43/2QV
R900481624 Z2FS6-2-44/2QV
R900481624 Z2FS6-2-4X/2QV
R900481624 Z2FS6-2-46/2QV
R900581526 Z2FS6A2-4X/1QV
R900427254 Z2FS6A2-4X/2Q
R900582719 Z2FS6-5-44/1QV
R900476838 Z2FS6-5-4X/2QV
R900441810 Z2FS6-7-4X/2QV

REXROTH單向閥Z1S10A05-2B05-2-41/F
